3D принтер Printrbot PLUS — попытка сборки.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение Екатеринбуржец » 01 апр 2014, 19:30

С длинами направляющих поаккуратнее. Сто раз отмерь - и не реж...

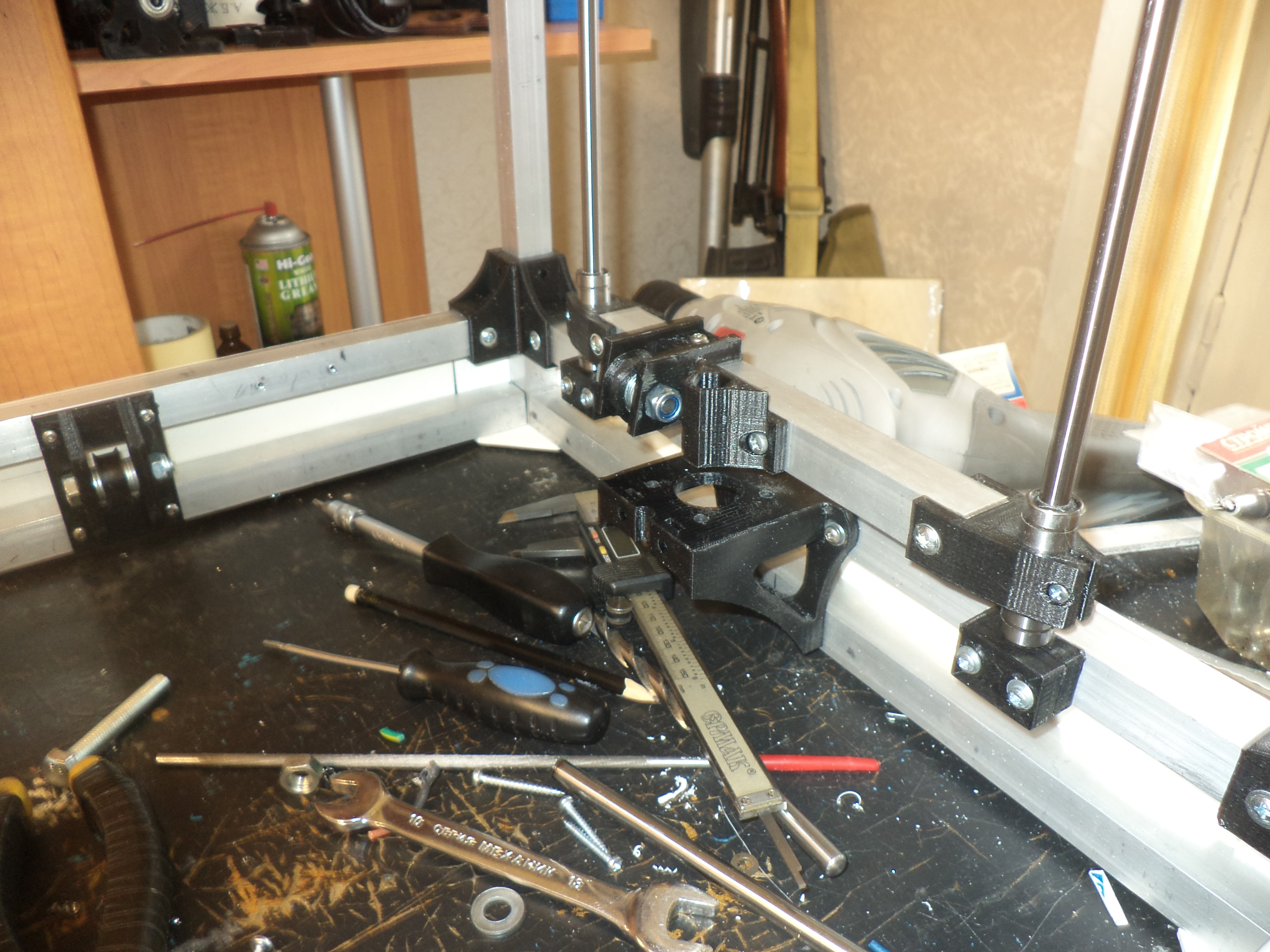

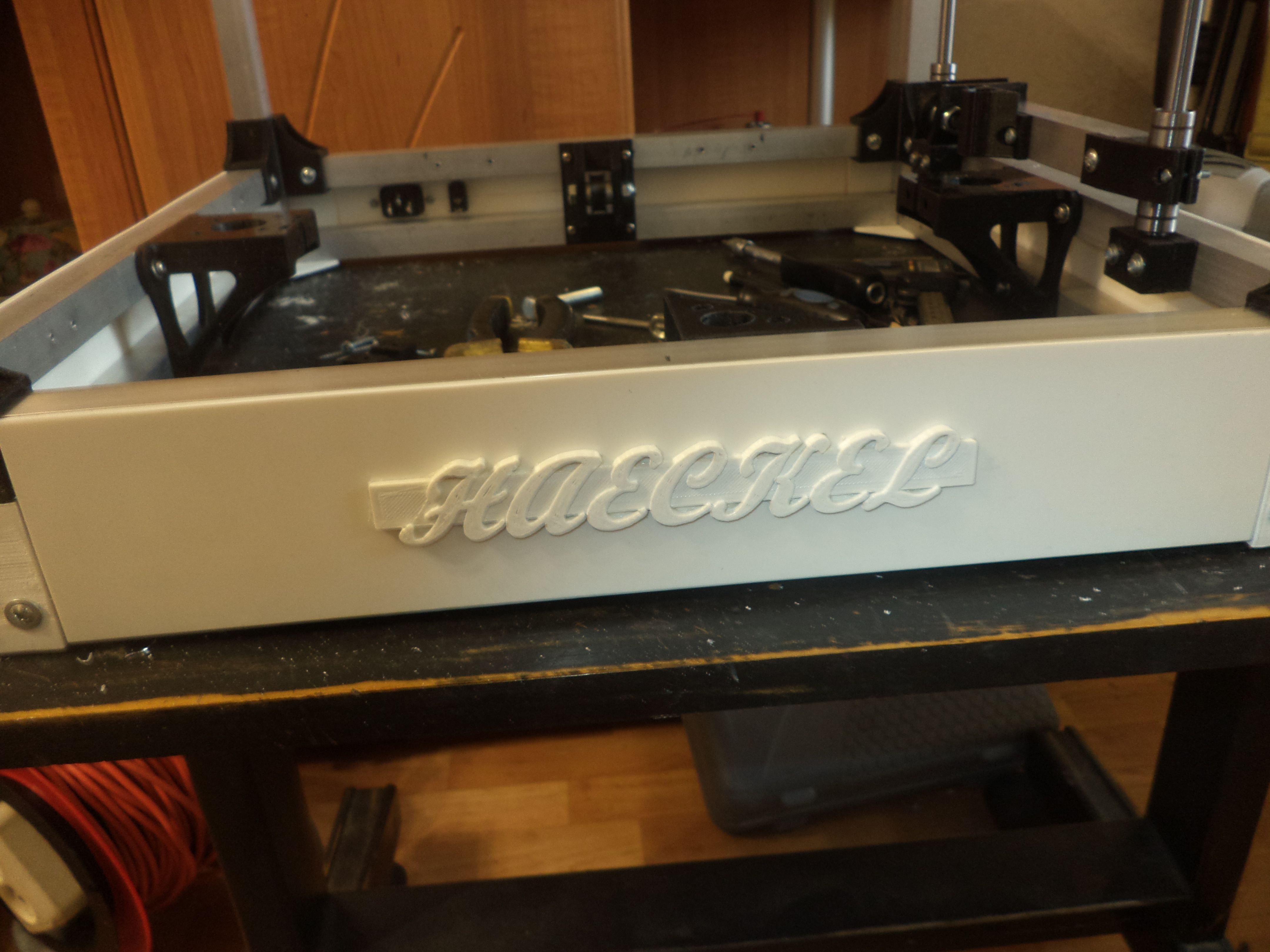

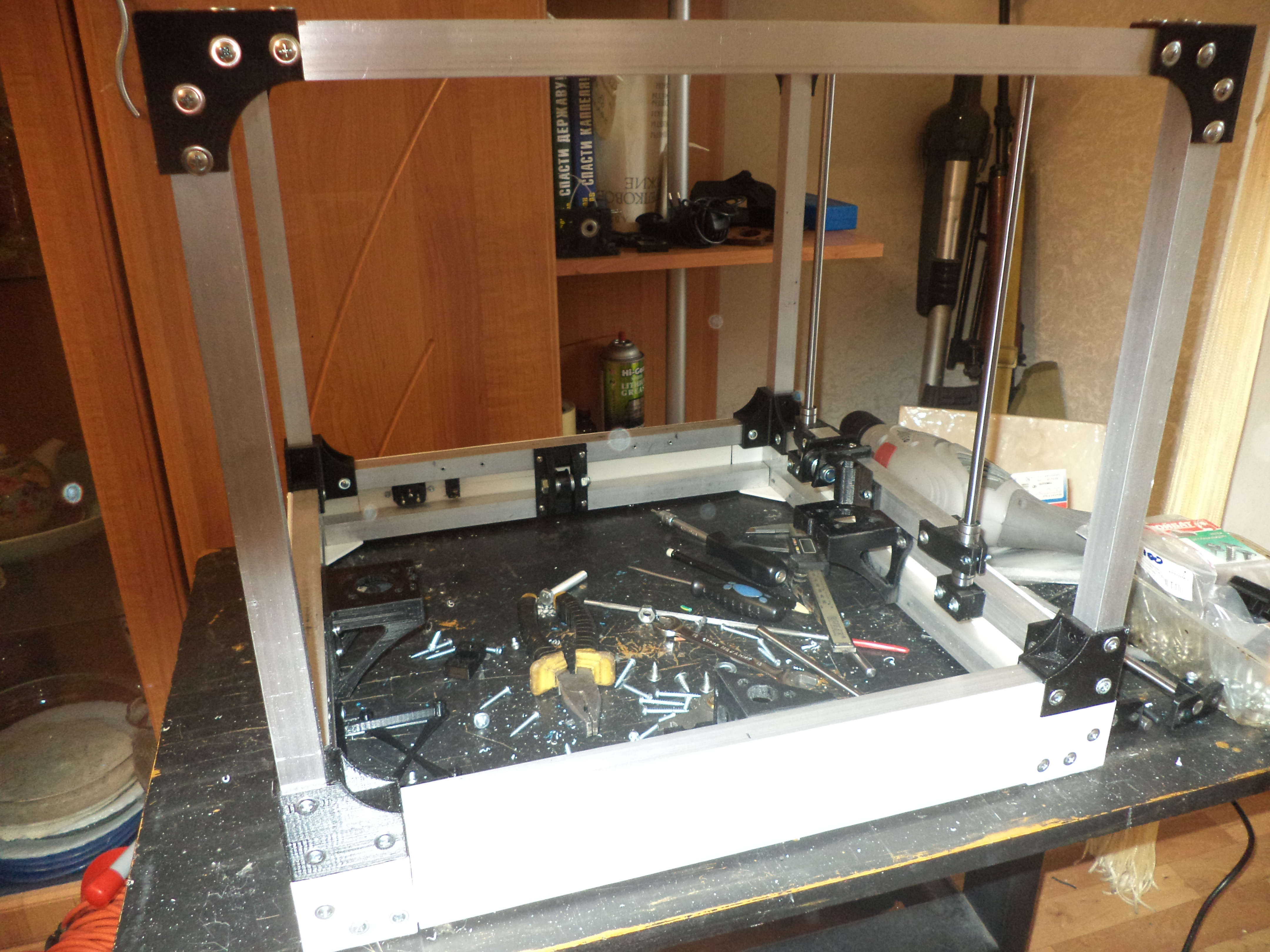

А вот мой новый.
Вложения
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение Sailanser » 08 апр 2014, 18:19

Наконец таки принтер ожил и стал подавать признаки жизни в правильном направлении. :D

Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение Sailanser » 09 апр 2014, 20:44

Сегодня продолжил доводить принтер до ума. Т.к в этой модели главная проблема это выпадение нижней гайки при движении по оси Z. На Thingiverse есть простое решение этой задачки в виде фиксатора этих самых гаек. http://www.thingiverse.com/thing:40272 но вот блин незадача для того что бы сделать что то для 3D принтера, почти всегда нужен 3D принтер. :D :crazy: Cкачал STL файл распотрошил его с помощью Солида и потом уже выпилил. В итоге фиксатор гайки готов, и можно устанавливать на принтер.

Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение Sailanser » 18 апр 2014, 09:16

Заказал хот энд, пока он едет решил переделать каретку оси Х, сделать ее ниже и заодно сразу прицепить туда вентилятор. :D

Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение Toshik » 22 апр 2014, 13:20

Sailanser писал(а):Сегодня продолжил доводить принтер до ума. Т.к в этой модели главная проблема это выпадение нижней гайки при движении по оси Z. На Thingiverse есть простое решение этой задачки в виде фиксатора этих самых гаек.


Я просто использовал по две удлиненные гайки на каждую направляющую (сверху и снизу)- никуда ни разу не выпадали и попыток побега не совершали :)
Продаются в ОБИ на развес за копейки.

Добавлено спустя 3 минуты 25 секунд:
Кстати - могу подарить Б/У детали из фанеры (лазерная резка, все под метрический крепеж) экструдера, каретки и еще кучку деталек :)
Printrbot, конечно крут для самостоятельной домашней сборки, но это только старт для сборки чего-то более серьезного.
Вложения
Toshik

Сообщения: 38
Зарегистрирован: 02 фев 2014, 01:22
Откуда: Санкт-Петербург

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение Sailanser » 22 апр 2014, 13:32

Это добро у меня есть. :) Покупал их пробовал ставить, выглядят как костыли, :D по другому не скажу. Их нормально поставить надо в центре оси Z а вот для этого ось Z по хорошему переделать надо, убрать те вырезы что сверху и снизу а сделать один под широкую гайку в центре и ее туда и ставить. Пока этот вариант не смотрел, т.к справа придется переносить болт на котором подшипник сидит иначе он мешает.

Из последнего что сделал систему охлаждения на Ramps на 2-а 40 мм вентилятора.

Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение Zakatnyi » 27 апр 2014, 15:24

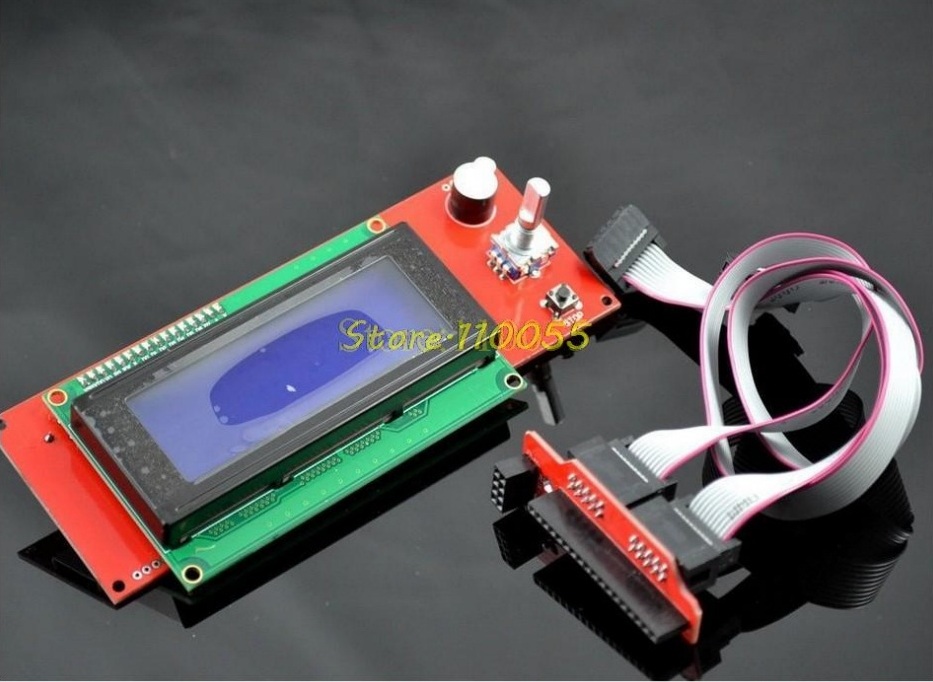

Всем доброго времени суто! Начинаю по маленьку вливаться в ряды обладателей 3D принтеров)))) Перерабатываю чертежи printrbot plus, хочу создать 100% рабочий и готовый к клонированию printrbot plus v2.1 Чтоб каждый смог взять и собрать себе "игрушку")))). Первый вопрос: Возможно у кого то есть вот такой дисплей, прозьба выложить размеры, габаритные и посадочные. Мой пока ещё едит из Китая, а чертёж уже делается!
Вложения
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение Sailanser » 28 апр 2014, 11:14

Если габаритные и посадочные то сама плата (красная толщина 1,5 мм) 150х54,5 между центрами отверстий 145мм по горизонтали и 50мм по вертикали. Детали сверху вниз, зуммер, 10 мм сверху его диаметер 11 мм, энкодер 30 мм сверху, кнопка 46 мм сверху. Все три на 13 мм от правого края. Дисплей по внешней черной рамке 95х40 по внутренней 77х26. Дисплей отступ по внешней черной рамке от края красной платы 14 мм слева и 13 мм сверху. С левой стороны на обратной стороне красной платы слот для SD карты, его размер 26 высота и 25,5 длина. Слева вровень с краем платы снизу отступ 8 мм.

Вот как то так, для внесения в чертеж вполне, а как уже приедет их уточнить, и если необходимо будет тогда уже подкорректировать. :)
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение Zakatnyi » 28 апр 2014, 17:12

Огромное спасибо!!!! Искал кнопку спасибо, но видно на этом форуме нет(((

Добавлено спустя 1 час 22 минуты 10 секунд:

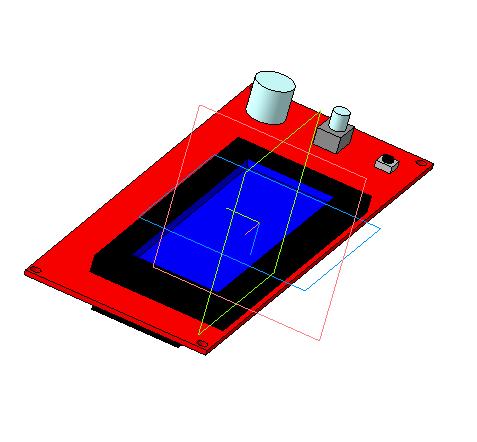

Ну как то так! Больше мусором форум забивать не буду, толко по делу.
Вложения
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение Zakatnyi » 07 май 2014, 15:53

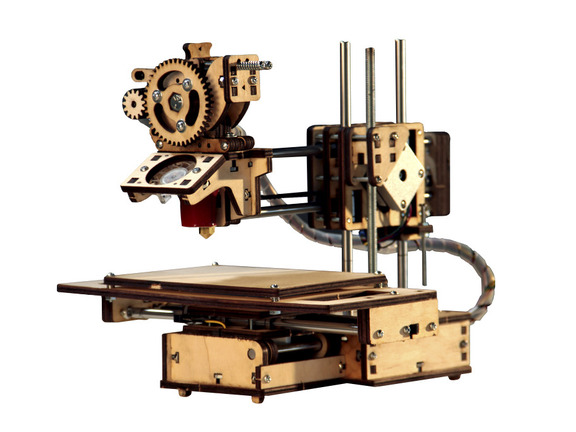

Про то что многие уже собирали Printrbot PLUS я прочитал, а вот есть ли те кто собирали Printrbot jr? Я считаю что для первого принтора весьма прост.
Вложения
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение sazn » 07 май 2014, 21:40

Все привет. Народ кто может помочь с готовыми чертежами для распилки фанеры лазером? Хочу собрать Printrbot PLUS/LC V2 . Есть ли у кого четрежи опробованные. Заранее все огромное спасибо и низкий поклон до самой земли ))))
sazn

Сообщения: 45
Зарегистрирован: 07 май 2014, 21:34

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение Sailanser » 07 май 2014, 23:03

Именно эту модель попробуйте посмотреть на сайте автора в общественных чертежах http://printrbot.com/category/design-files/ например Download complete 3D Inventor files for both the Printrbot Simple and Printrbot Plus! можно либо инвертором открыть или в солид забросить, оттуда уже чертежи выгнать под лазер делов на вечерок. Если просто модель Printrbot PLUS то могу свои скинуть по которым фрезером пилял :)
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение sazn » 07 май 2014, 23:12

Не откажусь , за чертежи, за ранее спасибо. Может еще у кого есть чертежики?
sazn

Сообщения: 45
Зарегистрирован: 07 май 2014, 21:34

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение Sailanser » 07 май 2014, 23:16

Тогда их в кучу соберу и приложу. Формат CorelDraw 16. :roll:
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: 3D принтер Printrbot PLUS — попытка сборки.

Сообщение sazn » 07 май 2014, 23:20

Спасибо. а чем открывать файлы с http://printrbot.com/category/design-files/?
sazn

Сообщения: 45
Зарегистрирован: 07 май 2014, 21:34
