у меня оптика - другие и не собираюсь...

Честно говоря, при таких огромных шагах (40 мм на оборот движка) использовать можно было бы какие угодно,... если бы драйверы шаговиков были сделаны чуть "поумнее"...

200 полных шагов - это всего 50 полных циклов фаз движка. То есть концевик должен ловить с дочностью всего 0.8 мм - остальное "знает" драйвер движка.

Оно ОЖИЛО ! Сегодня залив в контроллер прошивку .. и подключив моторы и экструдер получил первые движения

Прочитал много негатива по поводу контроллера GenX был готов к худшему .. Но все оказалось не так страшно Лично у меня все проблемы решились с помощью внешнего усб хаба.. Низнаю почему но тот преобразователь УСБ В УАРТ что стоит на плате очень плохо дружит с интеловскими усб контроллерами .. Это загадка для меня .

Вах.. Контроллер GenX оказался все таки с подвохом
История такова. После первой прошивки больше ни разу ни хотел прошиваться. AVRDude писал что контрольная сумма не сходится. Долго я его мучил и в хвост и в гриву .. Нет и все тут . Пробовал даже подпаивать другой преобразователь USB-Ftdi/ Бесполезно. Оставалось только прошить бутлоадер. В хозяйстве была новая ардуинка 2560. Использовал ее прошив в нее Ардуино-SPI скетч который есть в примерах. Казалось бы .. вот оно счастье ..ан нет .. я б даж сказал .. БОЛТ ! Программатор упорно говорил что нет связи. Прошерстив кучу инфы по програмированию контроллеров и всикие профильные форумы .. все говорило что все норм .. тока связи небыло .. И вот запуская 158 попытку прошить бут лоадер я выставил скороть 19200 . И о чудо ! Оно прошиваетя и контроллер радостно мигает зеленым светодиодиком .. Типа готов Ну дальше все пошло как по маслу . Из ардуино залил правленную марлиноскую прошивку . Оно ожило и стало работать.
Так что контроллер честно отработал свои 66 долларов Это я к тому что если руки и голова на месте вполне вменяемая штука . А если никогда этим не занимался и слово бутлоадер вводит в ступор то конечно не покупать не в коем случае:)

Добавлено спустя 25 минут 45 секунд:

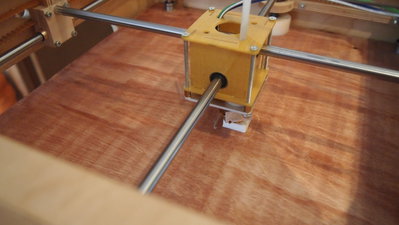

Итак оно ПЕЧАТАЕТ

Осталось подобрать параметры в слайсере .ииии заменить изоляи\тор в голове на потолще и из ПЕЕКа. А то сейчас когда голова ездит около стола гнет ее в разные стороны. Но вобщем то это все детали. Качество печати пока что ..авно:) Что вполне ожидаемо .
Вот первый блин
http://www.youtube.com/watch?v=Z1r-b8G41Is

молодец, мои поздравления!
P.S. вспомнил собственную радость когда первый принтер начал печатать

А может есть у кого желание повторить подвиг Готов выложить солид модель куда нить , откуда забирать удобно ВЫложить все равно собирался .. а так стимул будет

так сюда и выкладывай, лучше сразу в первом сообщении - поправь его, доработай

Ну файлы солида выложить лень .. пока Необходимо их немного окультурить . А в целом .. а в целом продолжим ..
Итак подогрев стола как оказалось категорически необходим .

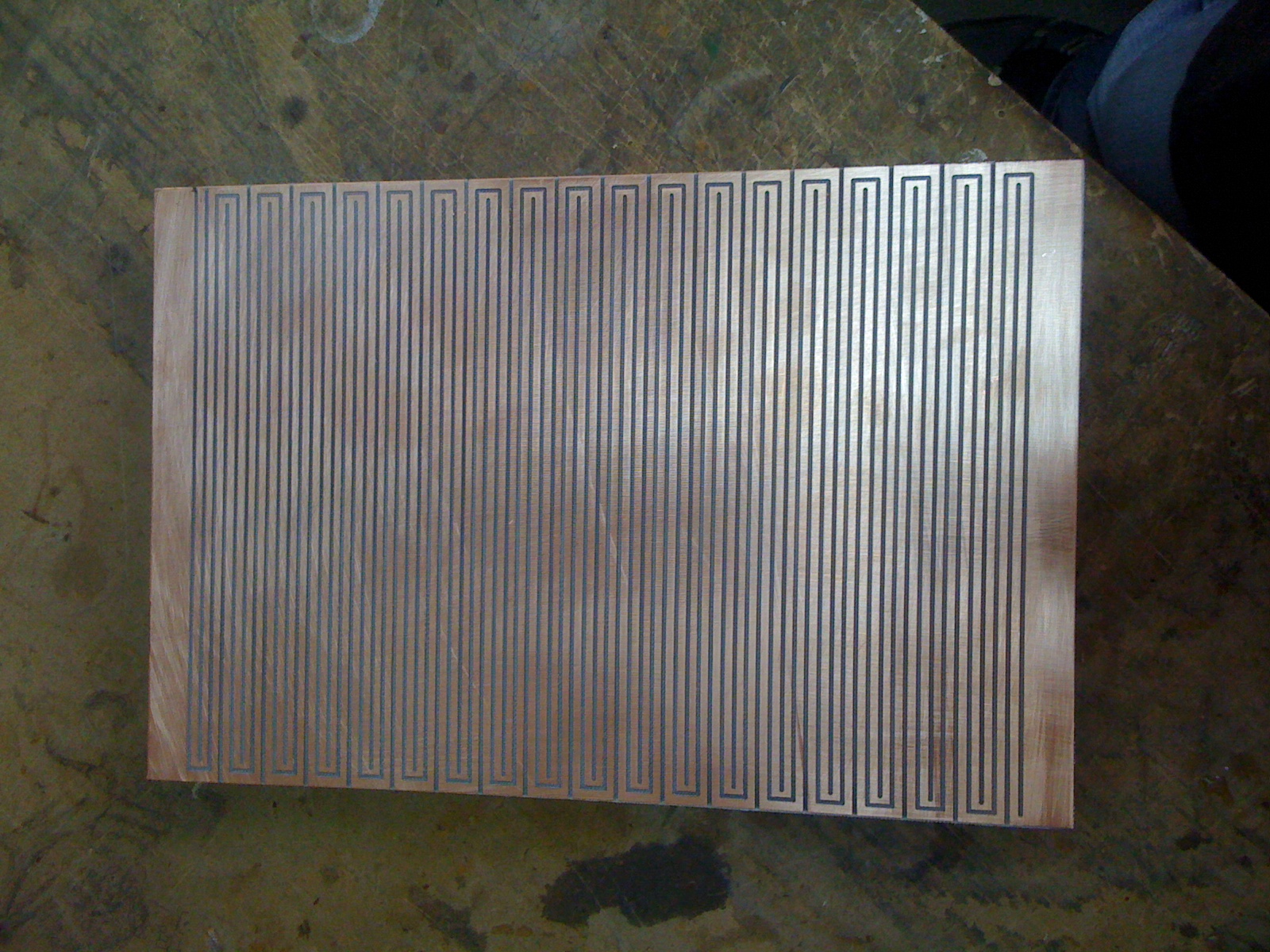

Рисуем и выпиливаем вот такой аот нагревательный элемент из фольгированного стеклотекстолита

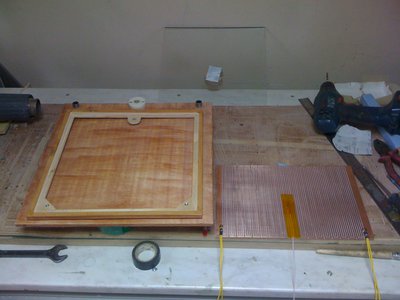

и вот такую значит рамку в которой будет нагреватель и стекло . Сама рамка на 3х подпружиненных опорах , чтобы регулировать стол .


Как все установлю на принтер выложу фотки .. Сам принтер в процессе окультуривания проводки и окончательной сборки .

А вот и продолжение ..

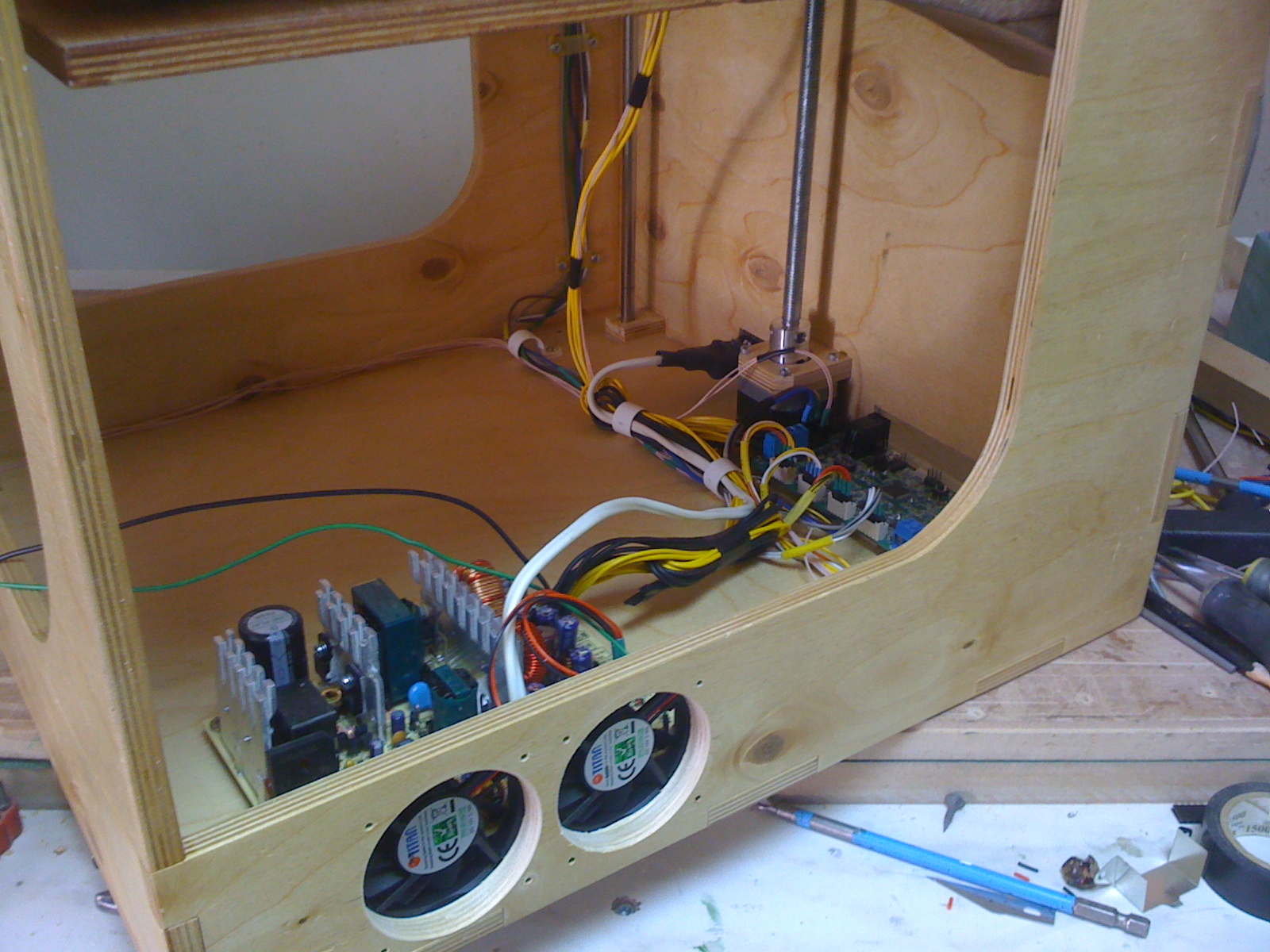

Окультуренные провода ...

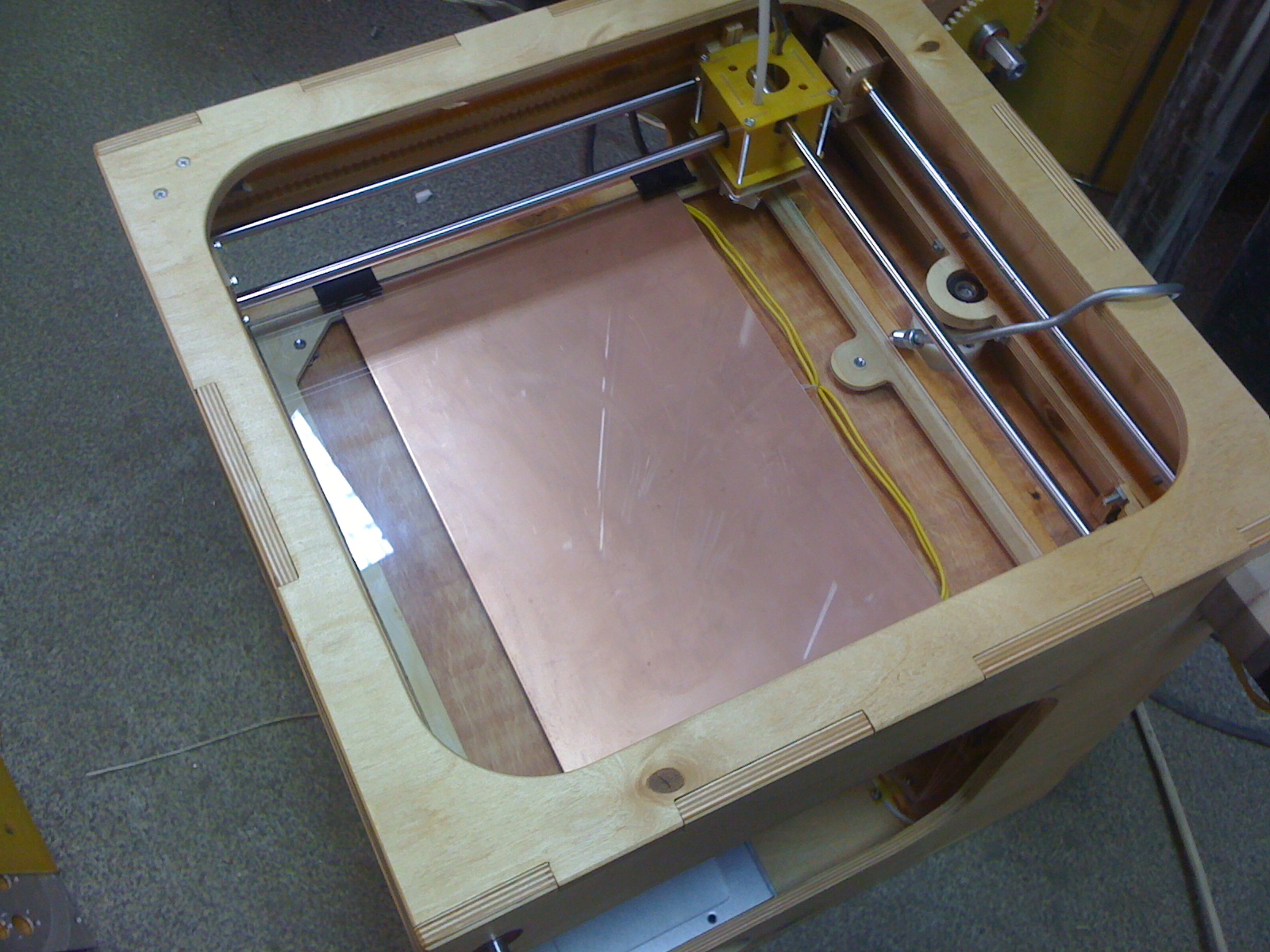

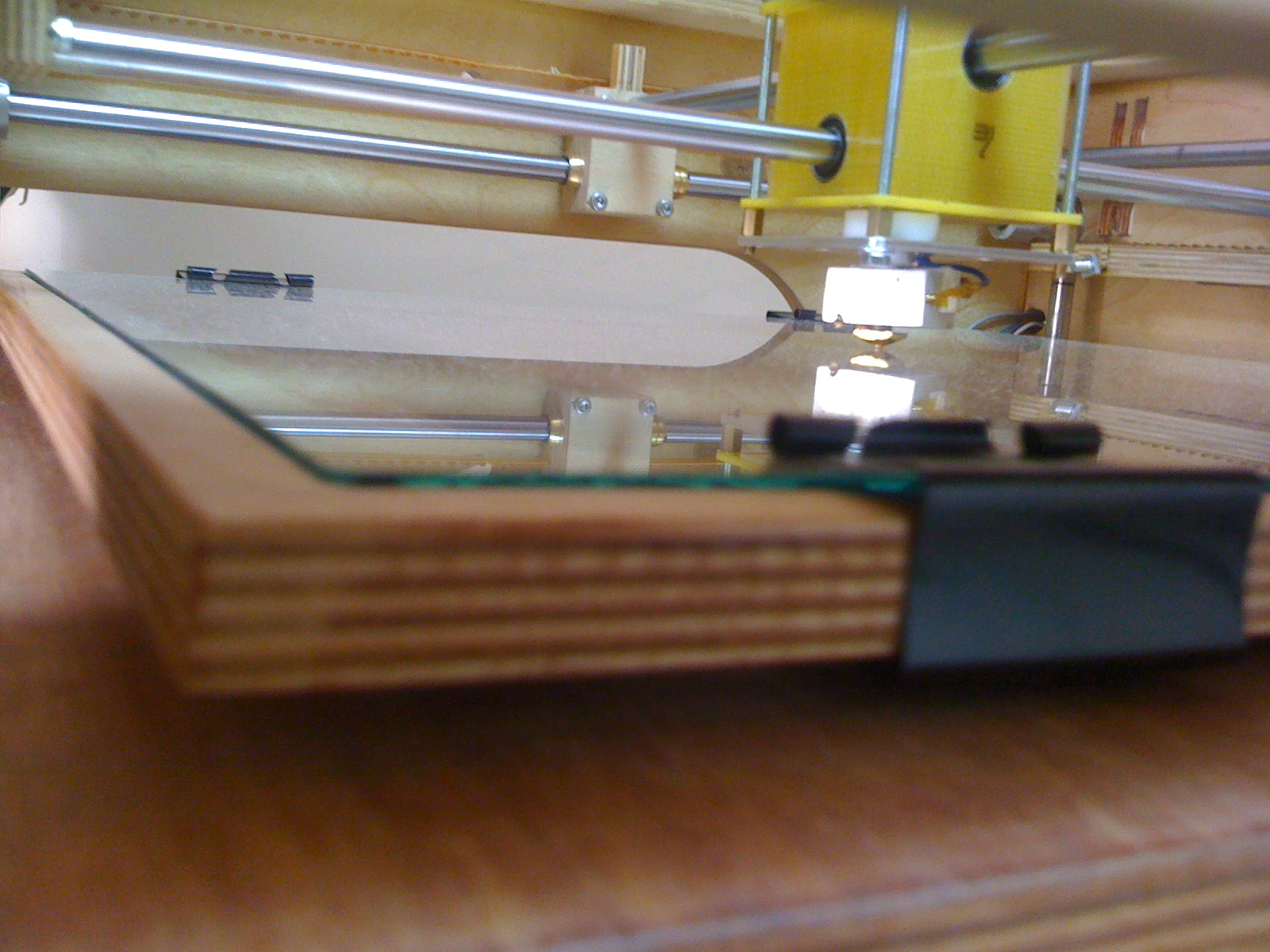

и стол в сборе



Добавлено спустя 3 часа 24 минуты 35 секунд:
Попутно выяснил почему контроллер GenX определяется не на всех усб контроллерах. В нем стоит USB-UART микросхема exar 21v1410. Так вот питание у нее по даташиту 3.3V. В контроллере она запитана от 5v что приводит к неправильной ее работе, хотя в даташите написано что ей типа пофиг. Так вот отрезаем 16 ногу от питания , ставим в разрыв резистор 100 ом и вуалая Определяется на любых компах. Это конечно косяк разработчика .. ибо для 5 в питания нужна другая микруха 21v1411. Вот такие вот пироги...

AlexVrrr писал(а):Рисуем и выпиливаем вот такой аот нагревательный элемент из фольгированного стеклотекстолита

Всем доброго времени суток. Мне бы очень хотелось получить более полную информация по теплому столу. Пытаюсь сделать принтер. Заготавливаю комплектующие. Со всем все получается, кроме этого стола. И с купить тоже как-то сложно, не хочу покупать из-за границы. Конкретно интересует: На какую темп. расчитан стол, какое напряжение и ток питания и каковы размеры самого стола и линий на нем отфрезированных???

Расчитывал на 12в. Общее сопротивление около 1 Ом. Ширина дорожек 5мм но будет зависеть от толщины стеклотекстолита. Вообще береш тестовый кусок проресаеш дорожку длинно см 20 и меряеш сопротивление или прикладываеш напряжение и меряеш ток. Потом маштабируеш до нужных тебе размеров . Все просто.

Очень хотелось бы увидеть солидовские чертежи для изготовления принтера на ЧПУ
