setar писал(а):"Проект будет полностью из 10 мм фанерки"
MDF передает вибрации даже сильнее чем фанера.
хотя здесь сечение не большое, не обязательно конечно

Ну спорить не буду, время покажет. Мдф просто уже склеенный валялся . А фанерку клеить надо было . Так что "Проект будет полностью из 10 мм фанерки" в силе . Хотя все в мире относительно , железки вон тож не из фанерки

Сегодня напилил каретки . Все чудесно , впрочем как всегда .

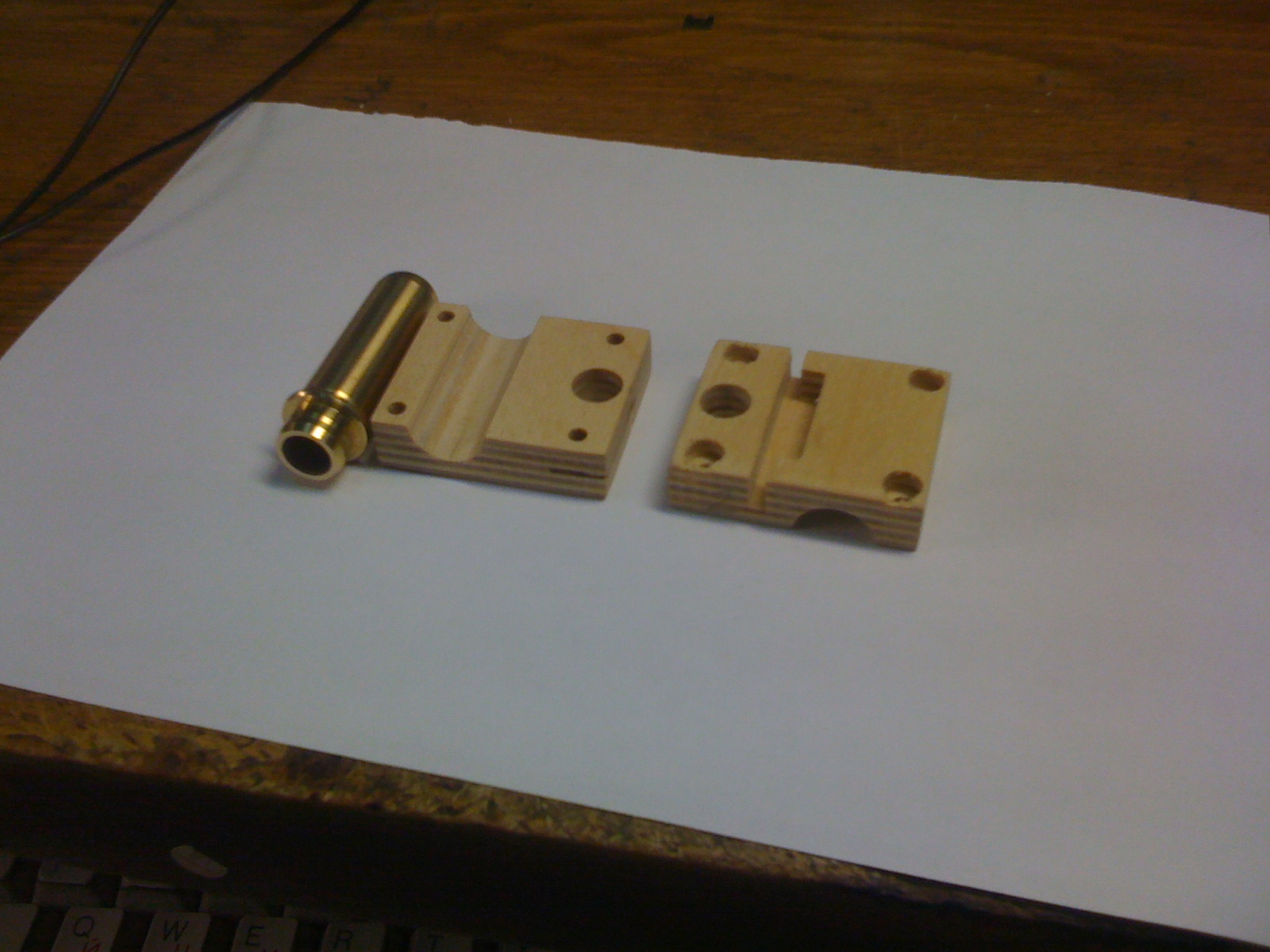

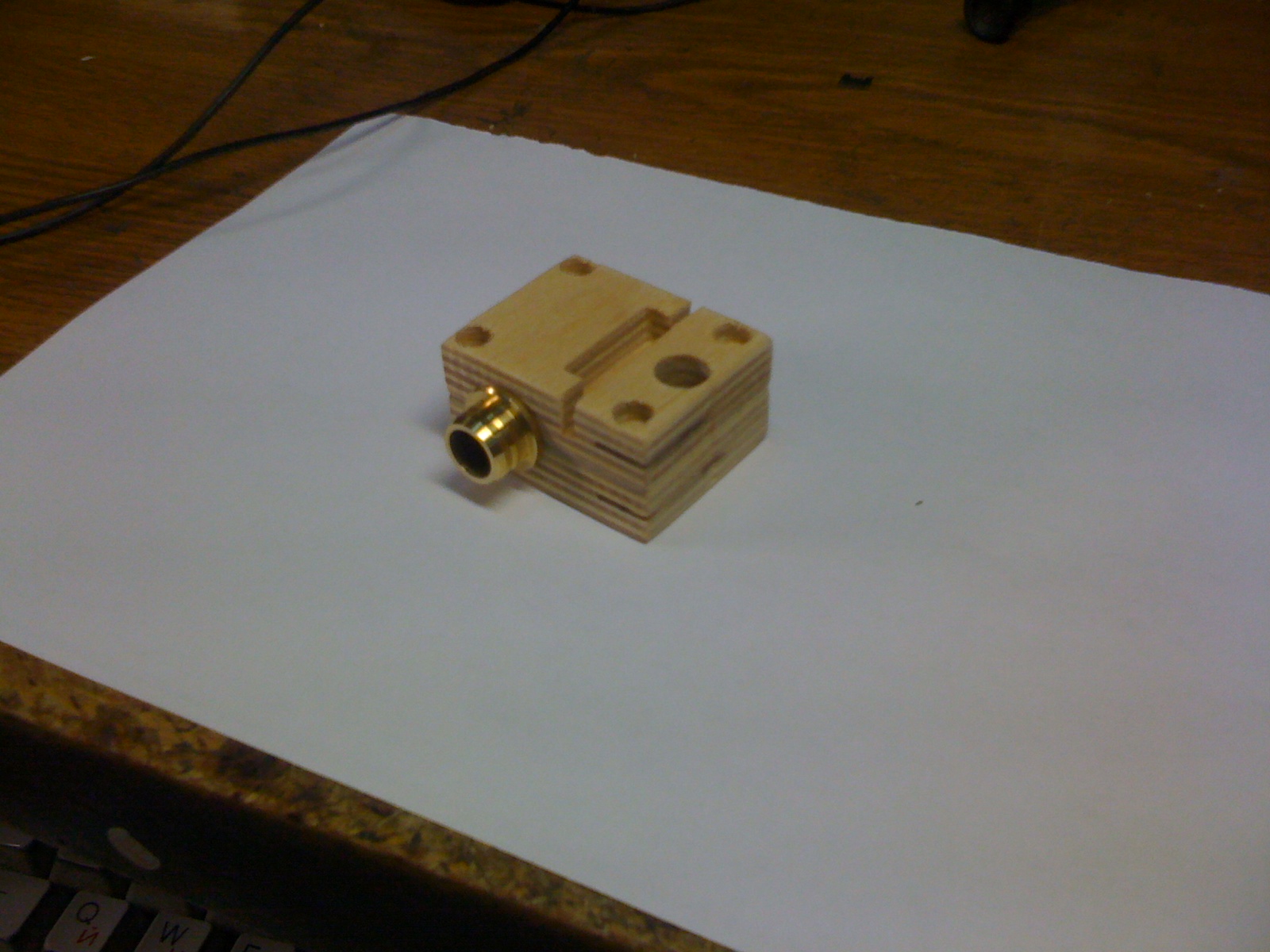

Вот так вот собирается с втулкой скольжения

Красотень одним словом

сначала проверь как они по валам ходить будут
не все красиво сработанное хорошо функционирует

Все проверено Все ползает как положено. Как говориться "не первый год замужем "

тогда здорово
это латунь или бронза ?

у меня штатные подшипники скольжения D14мм от матричного принтера плохо себя показали.
причем руками перемещались гладенько, а в работе выдавали движение рывками.
возможно виновато сочетание нагрузки с короткой активной зоной подшипника (порядка 10мм) приводившее к заклиниванию

втулки - втулки клапанов от автотаза?

Аха, коллеги который ультимейкер строил их же использовал.

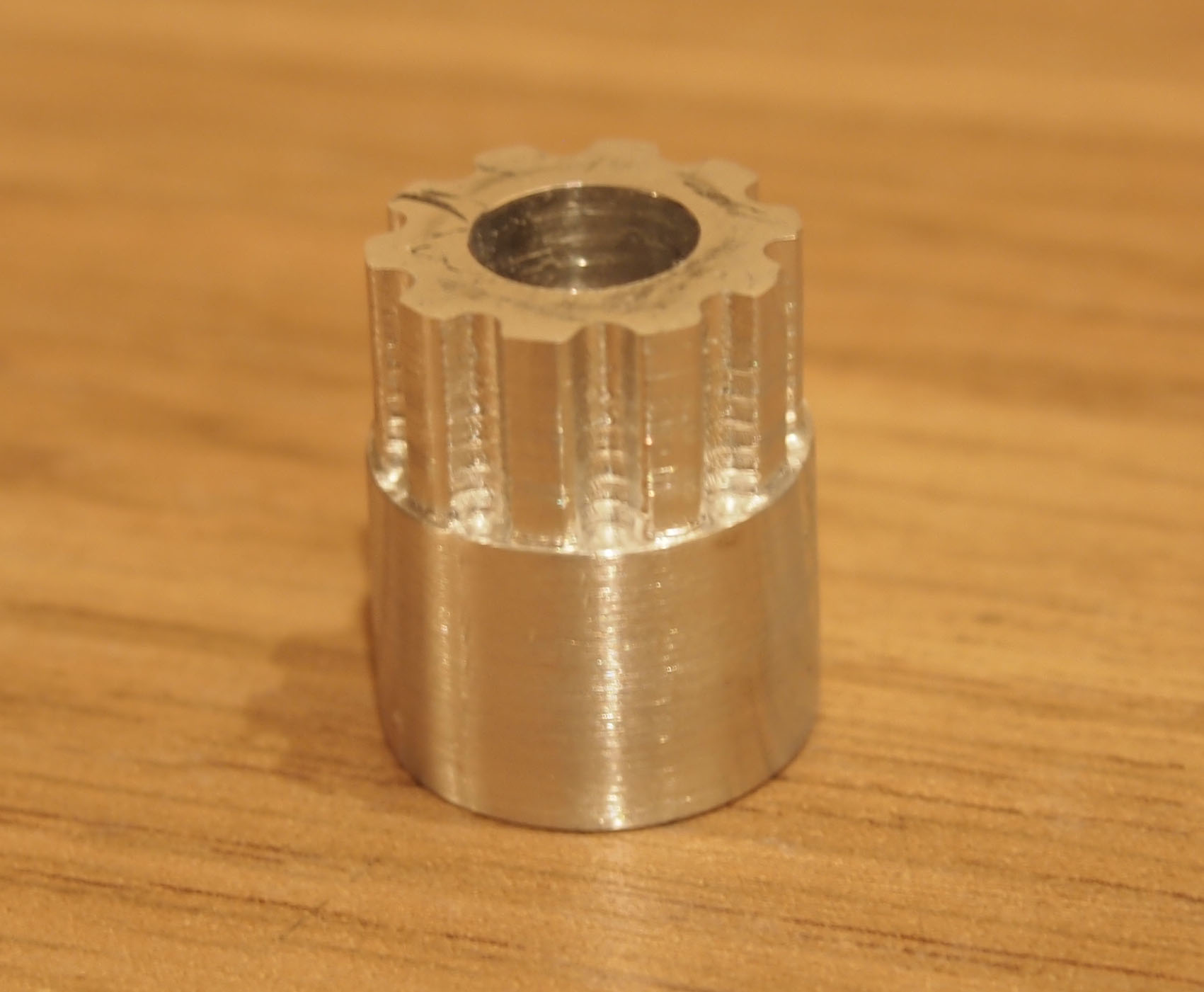

Шпулю пробную напилил для ремня из дюраля. \\получилось так себе .

Ваще неочень а фотка усиливает неоченьность:)

если это T5 то лучше переделать, для меньшего зуба это достаточное качество

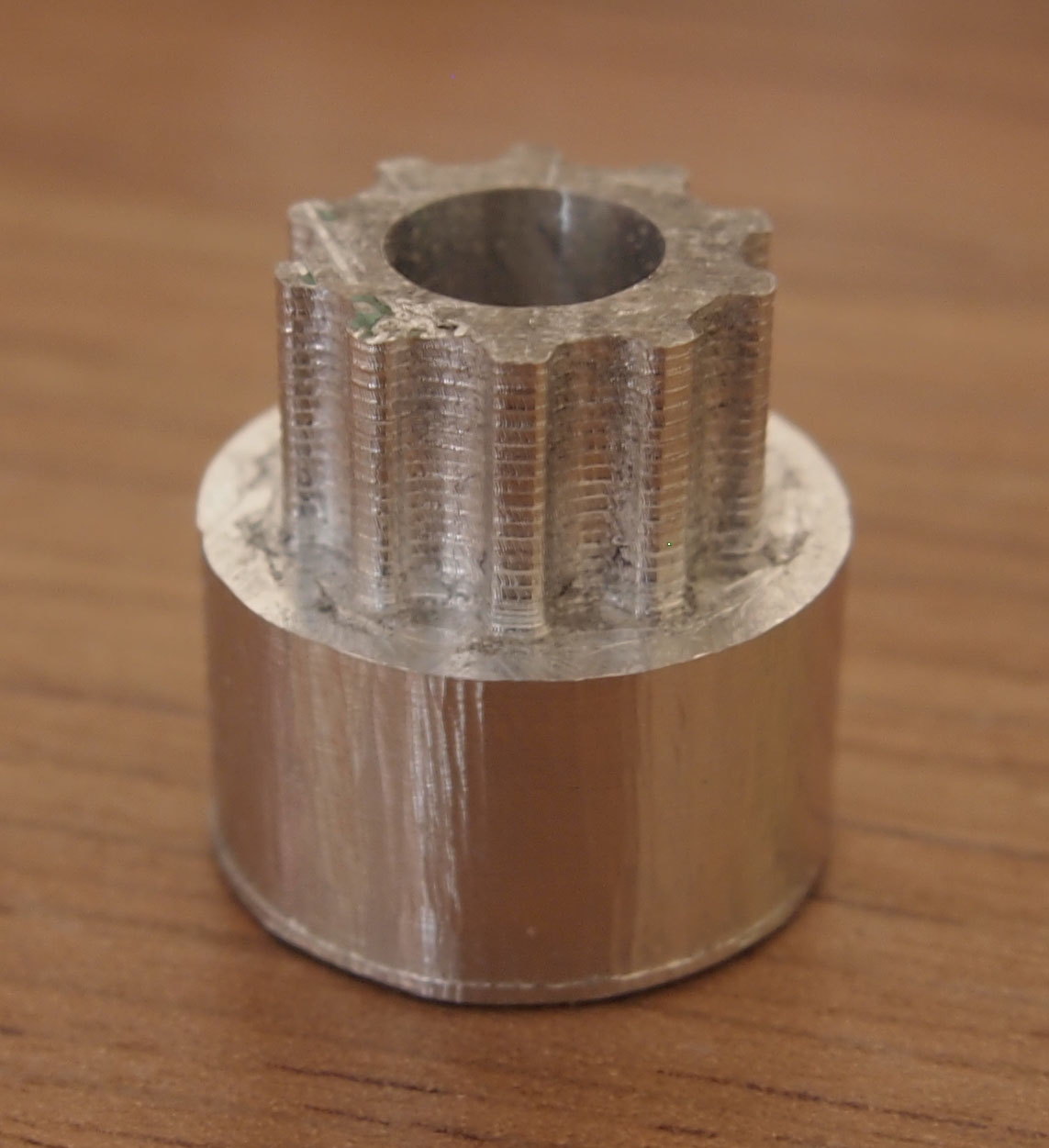

А вот и второй вариант . Ремень вроде Т5 но дюймовый как оказалось.

рекомендую ремень сразу менять на T2.5 или GT2

Итак продолжение .

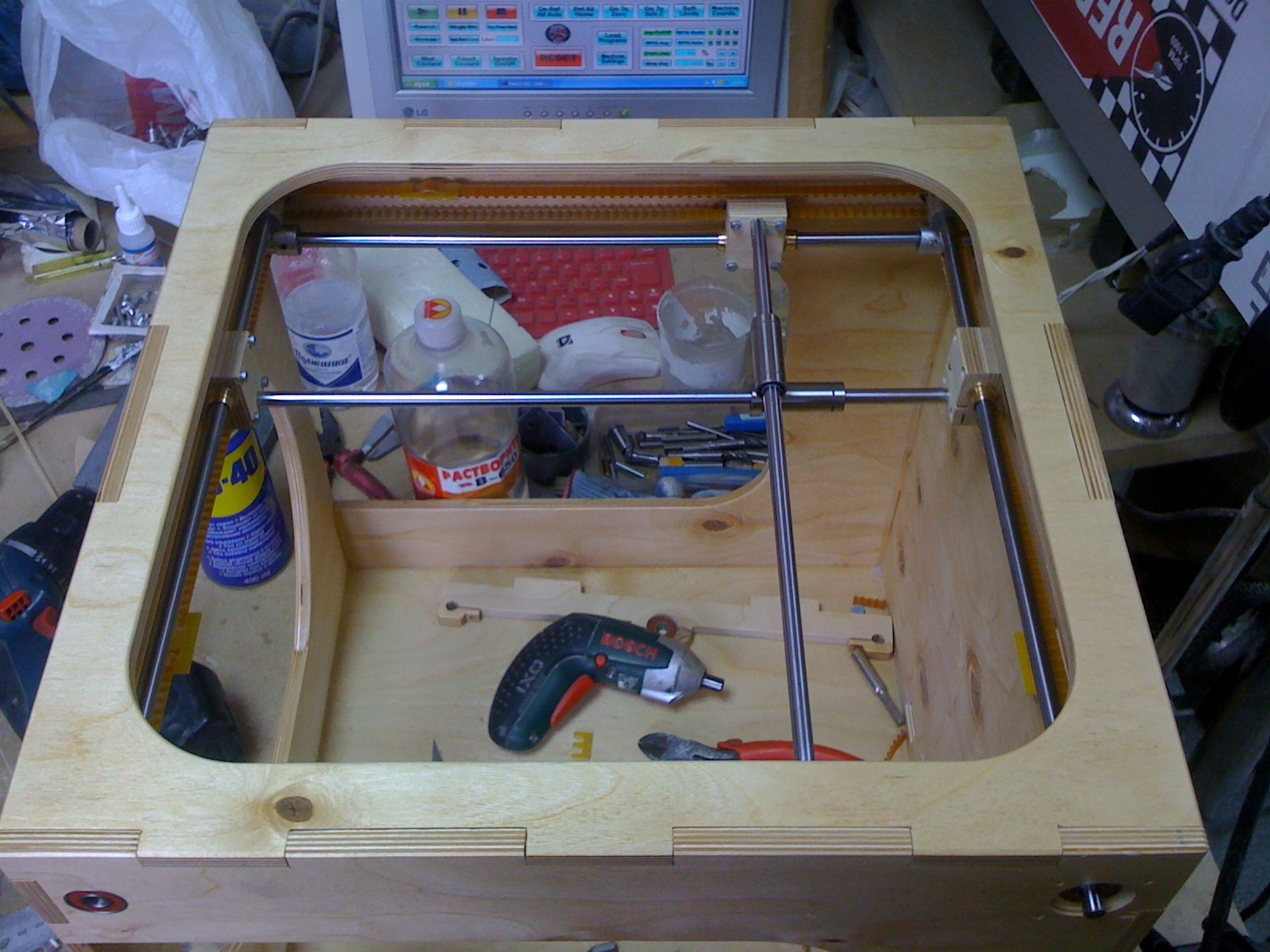

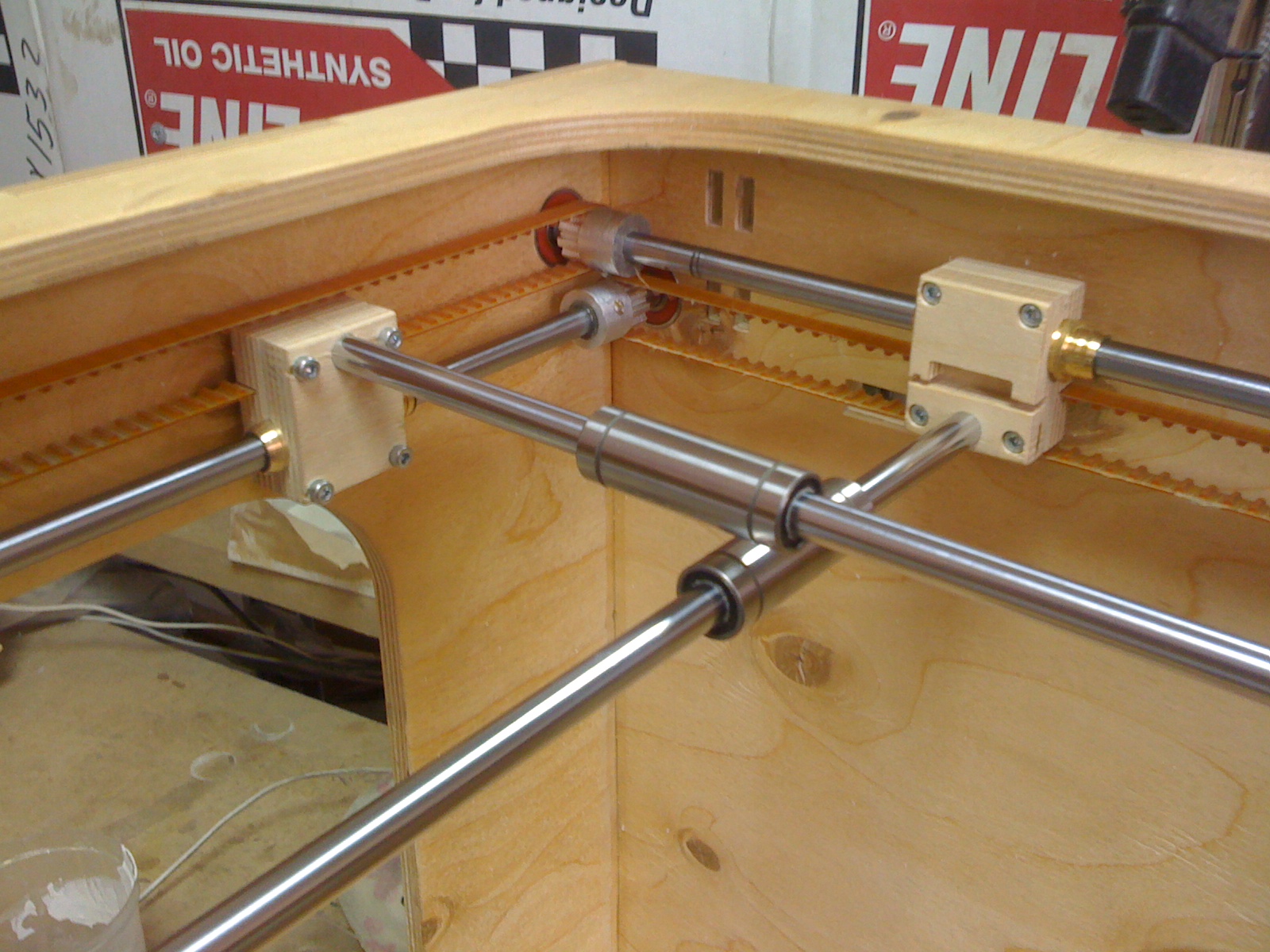

Собрал оси Х У . Все работает и бегает как положено плавно без перекосов.


Ремни были разрезные у меня,соеденил прямо в каретках. Натяжители поставил из стеклотекстолита 2мм Ш образные . На фотках не видно . Чуть позже выложу.

красиво
так и просится покрыть фанерку морилкой и сверху лаком

ато щас красивенькая, а потом заляпается, запачкается, будет не очень
а лакированная будет невосприимчива к влажности и можно будет тряпочкой протирать

Уже покрыто матовым лаком Поэтому не видно .

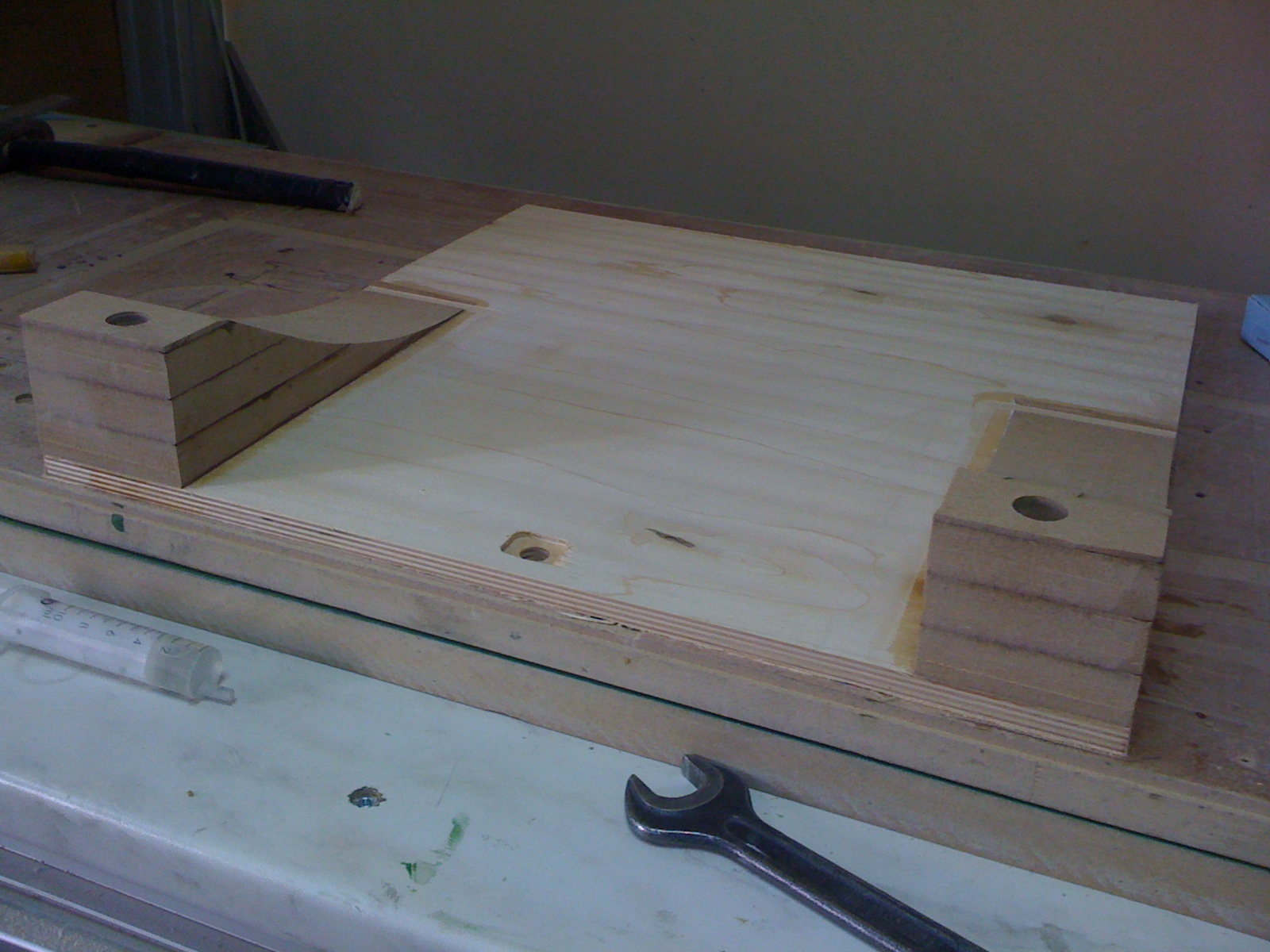

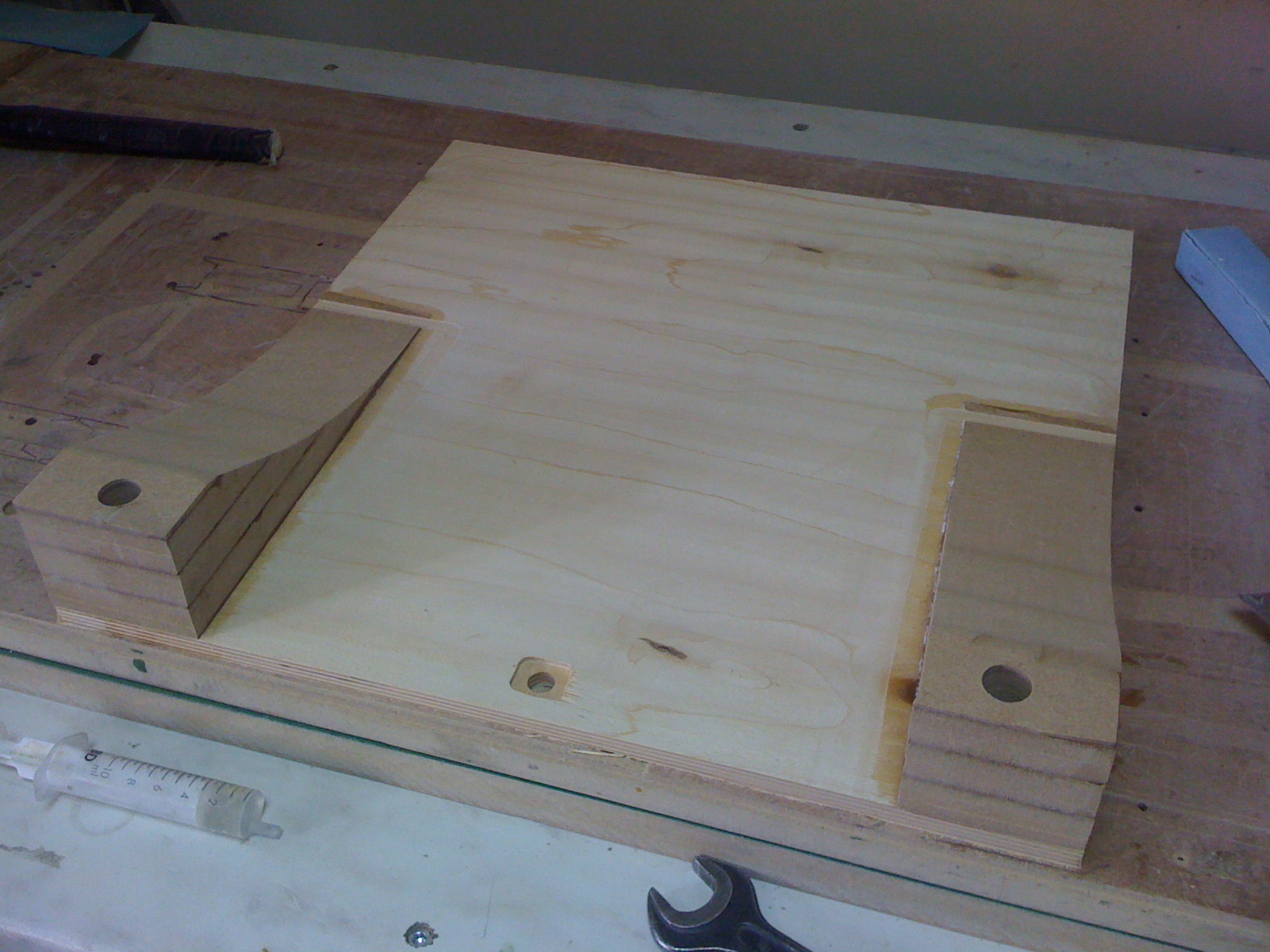

Столик отфрезеровал из фанеры + мдф .
Фанеру предварительно отфрезеровал с двух сторон
