Привет всем! Мой первый пост на этом форуме

3Д печатью я загорелся уже давно, года 2 назад. Читал много уважаемых блогов, изучал конструкции. Потом собрал ЧПУ пенорезку для нужд моего авиамодельного хобби http://forum.rcdesign.ru/f111/thread267120.html

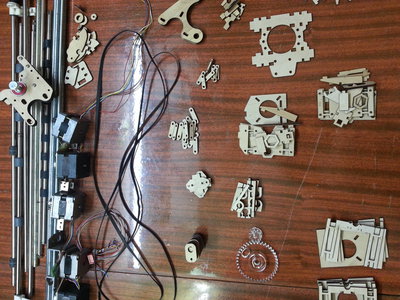

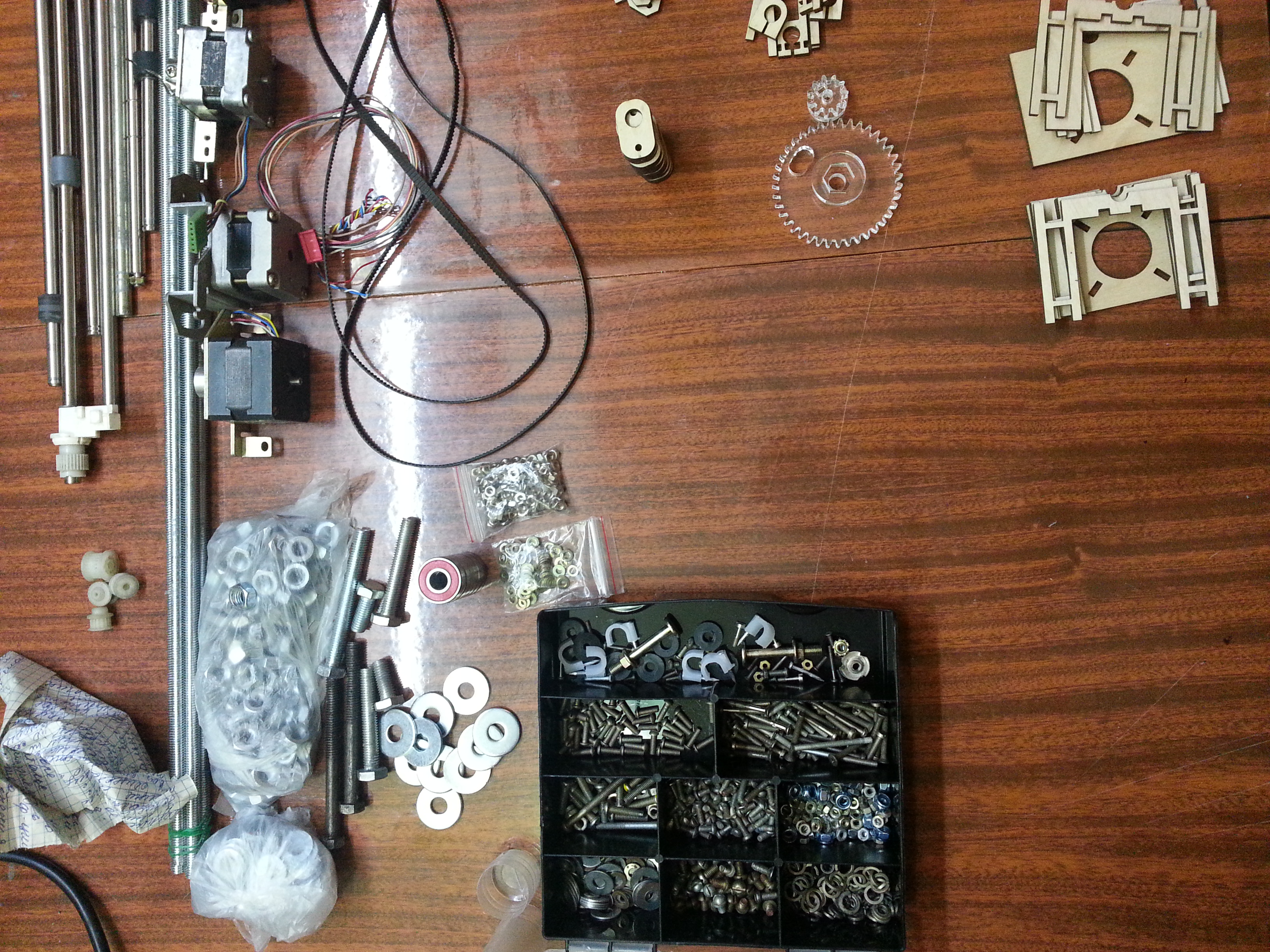

И вот, на прошлой неделе, опять наткнулся в сети на это чудо. Руки начали чесаться. Решил сделать Prusa Mendel для начала. Поехал на барахолку, купил шпильки, валы от старых принтеров, подшипники, гайки итд., и, даже, двигатели nema17 от 5.25" дисководов.

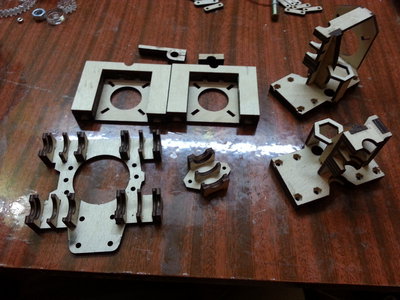

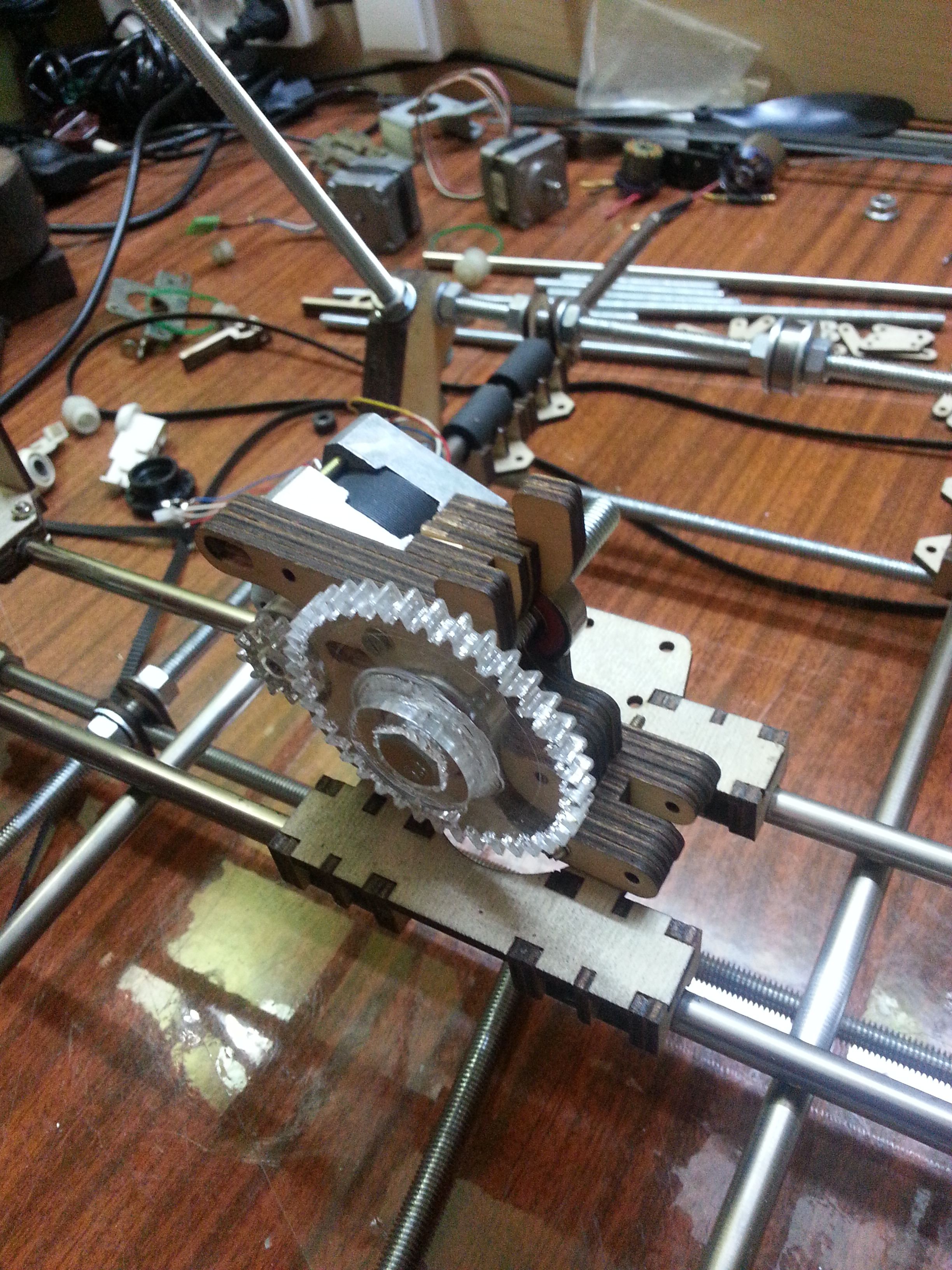

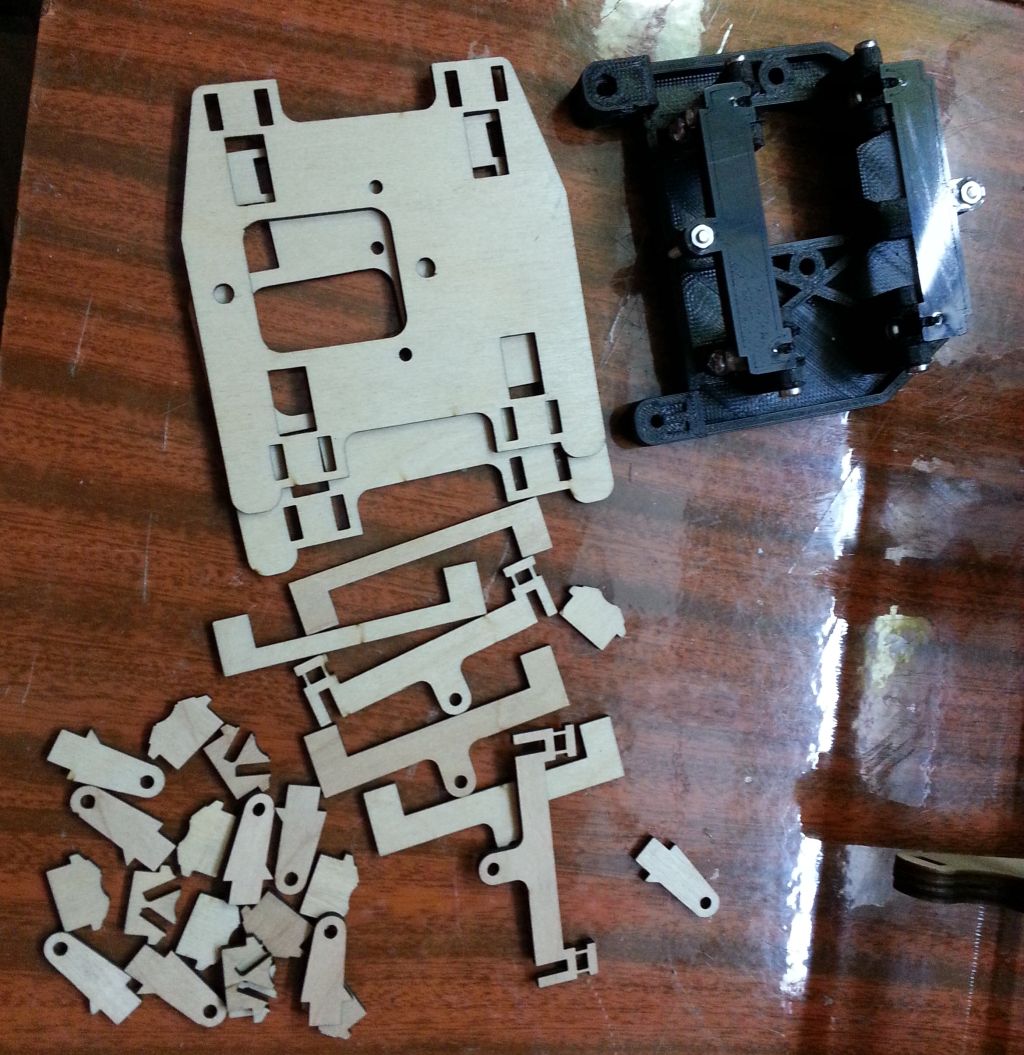

Все чего мне не хватало из механики, это детали из пластика. Покупать то, что можно сделать самому, не по нашему. Я решил их изготовить из фанеры, нарезав лазером в знакомой фирме, которая делает наружнюю рекламу. Плюсом этого метода является то, что без шума и пыли мы получаем очень точные и достаточно прочные детали. Перечертил все в солидворксе под фанеру 3 и 6 мм. Но в наличии не оказалось 6мм фанеры, пришлось два раза резать из 3 мм и клеить чуть больше. Шестерни экструдера резал из акрила 5мм тем же лазером.

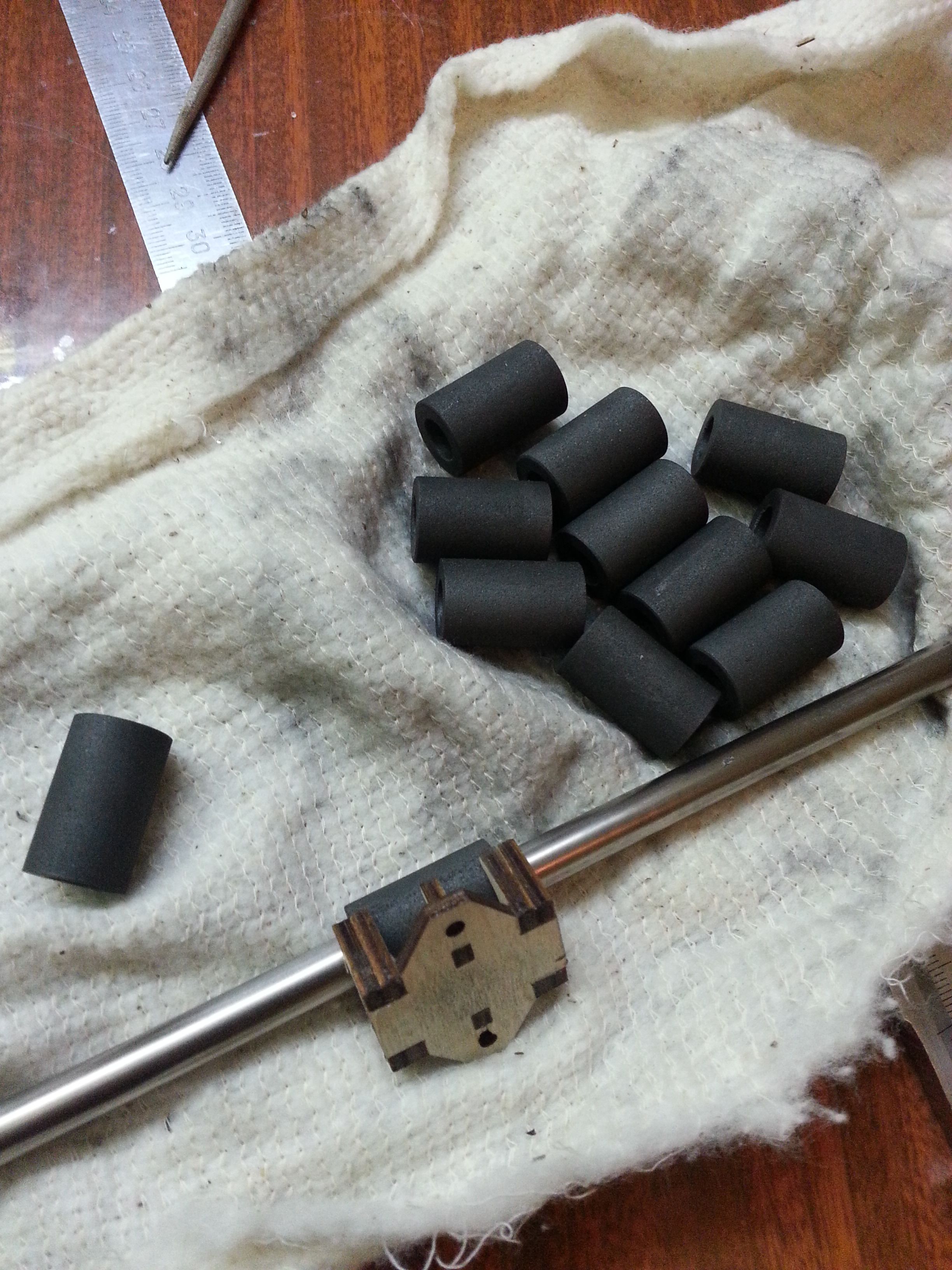

Втулки из графита. Их размеры как у lm8u подшипников - Ф8*Ф15*24мм. Вклеивал циакрином.

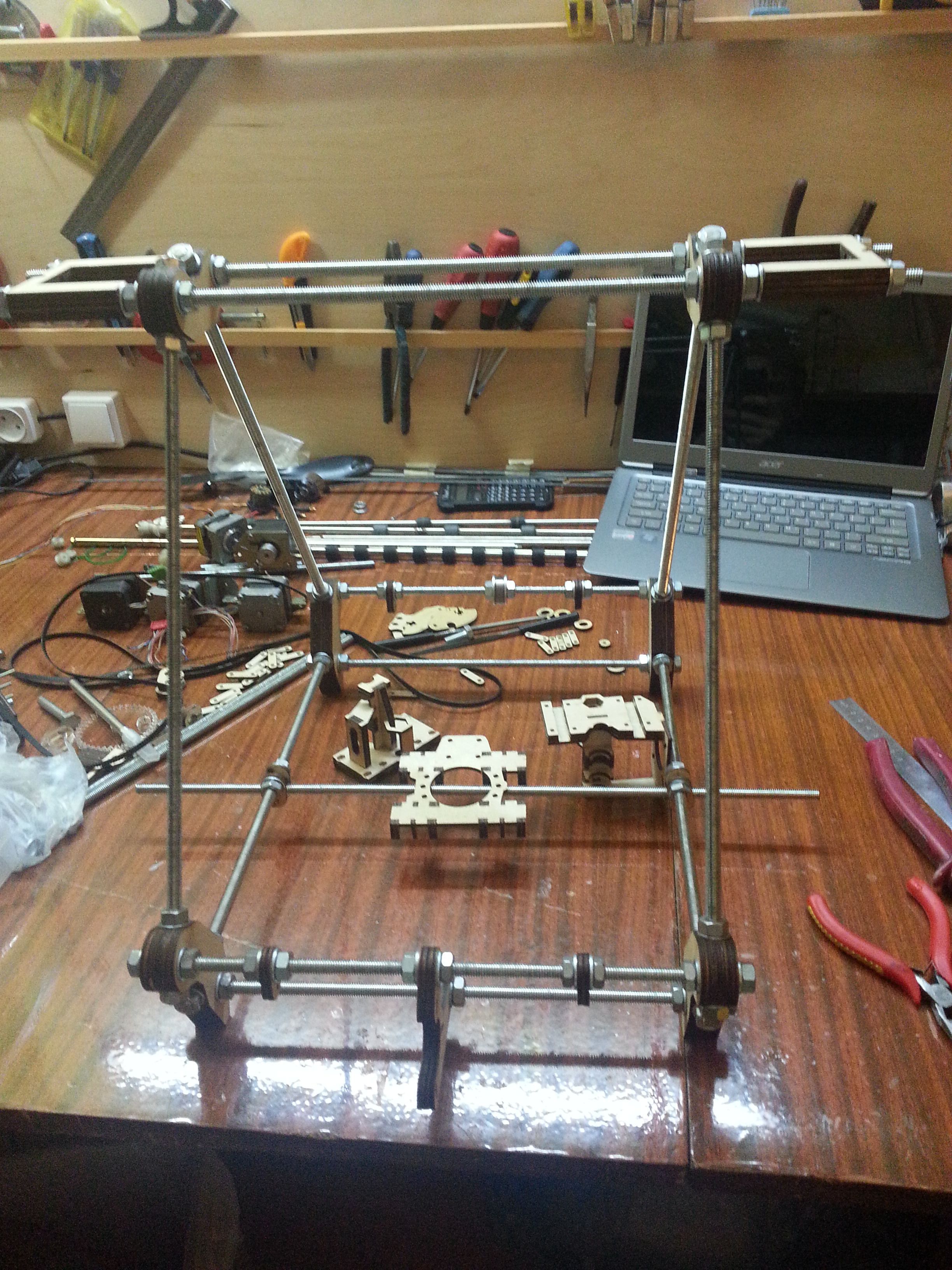

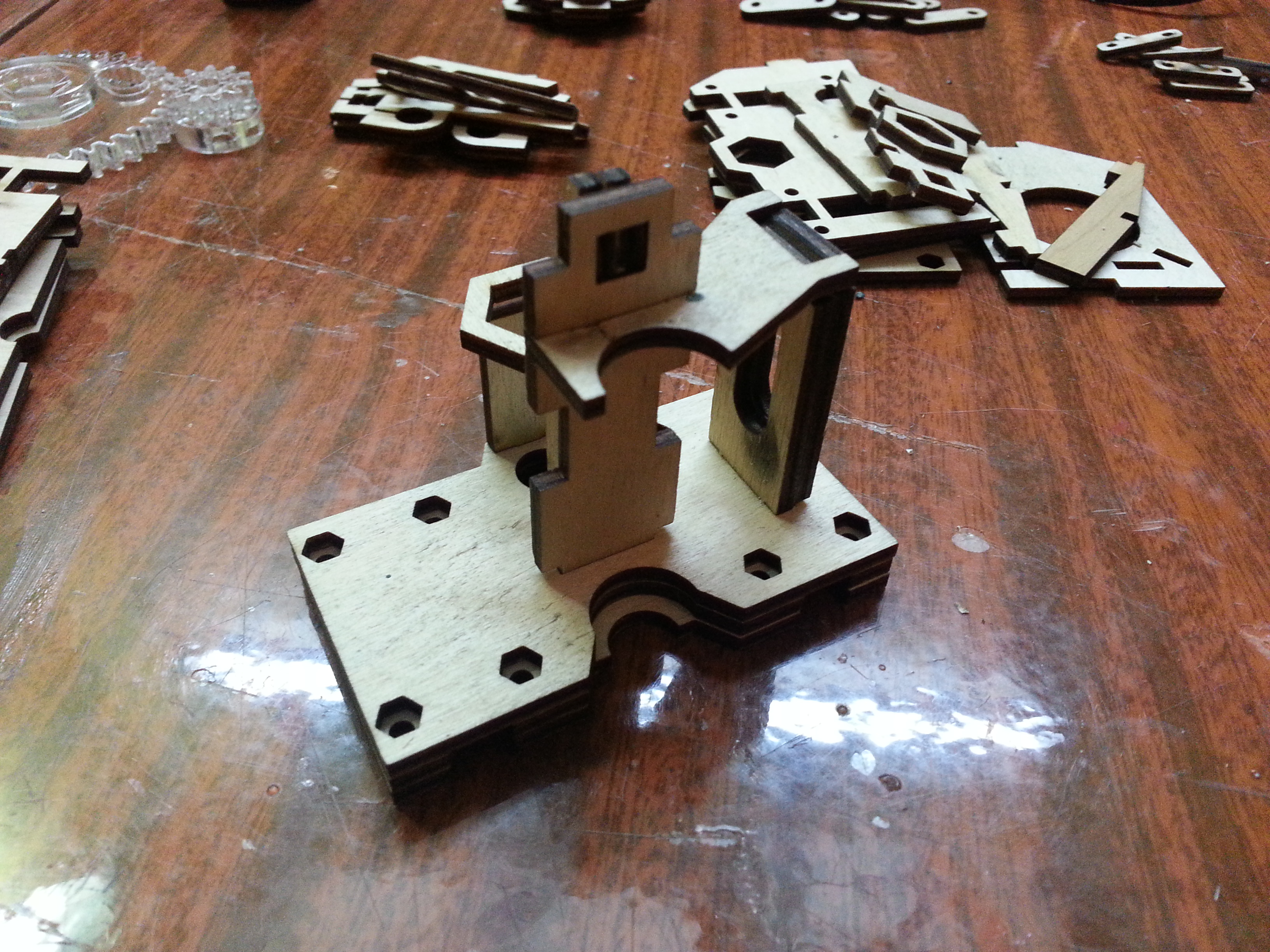

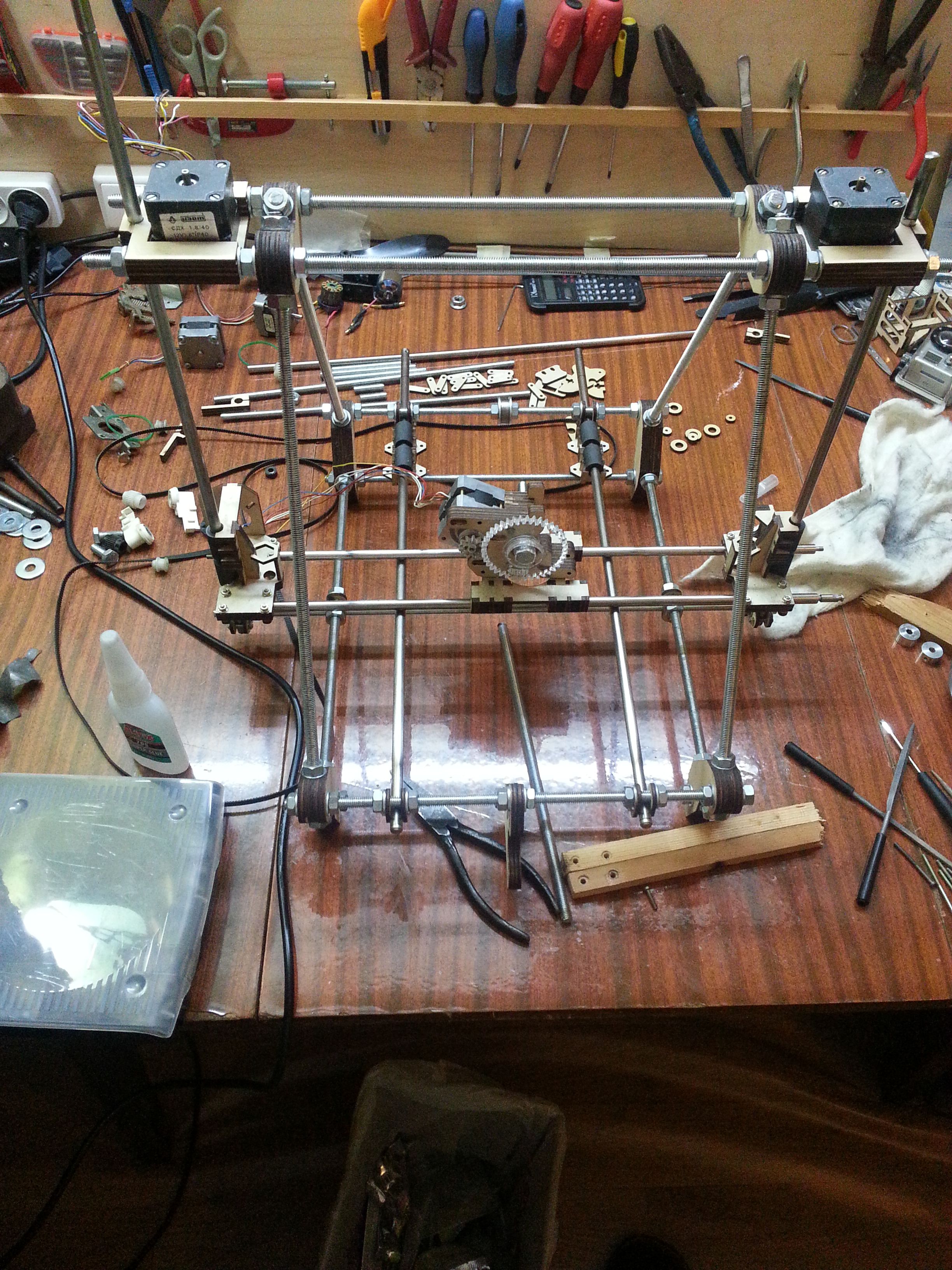

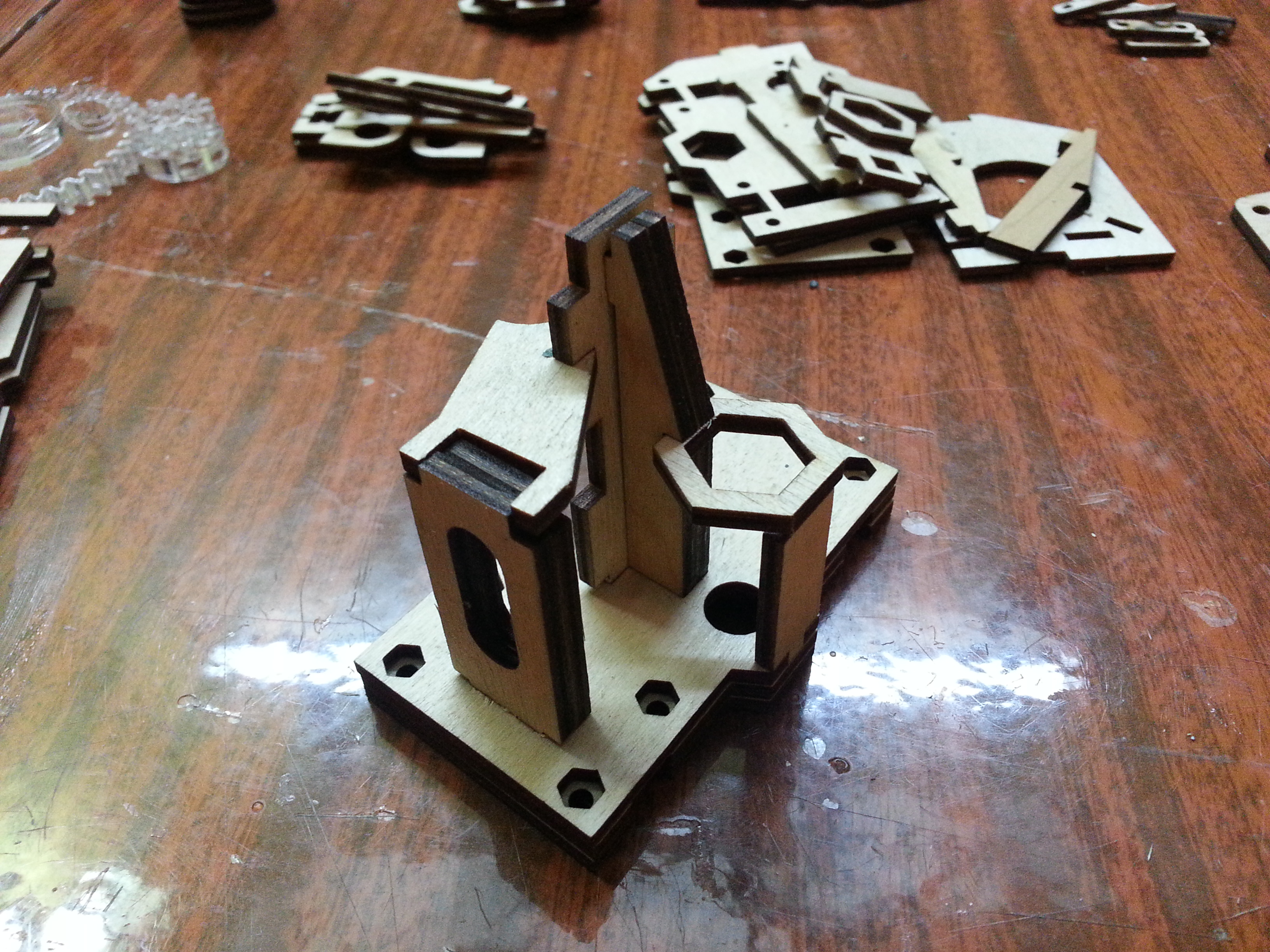

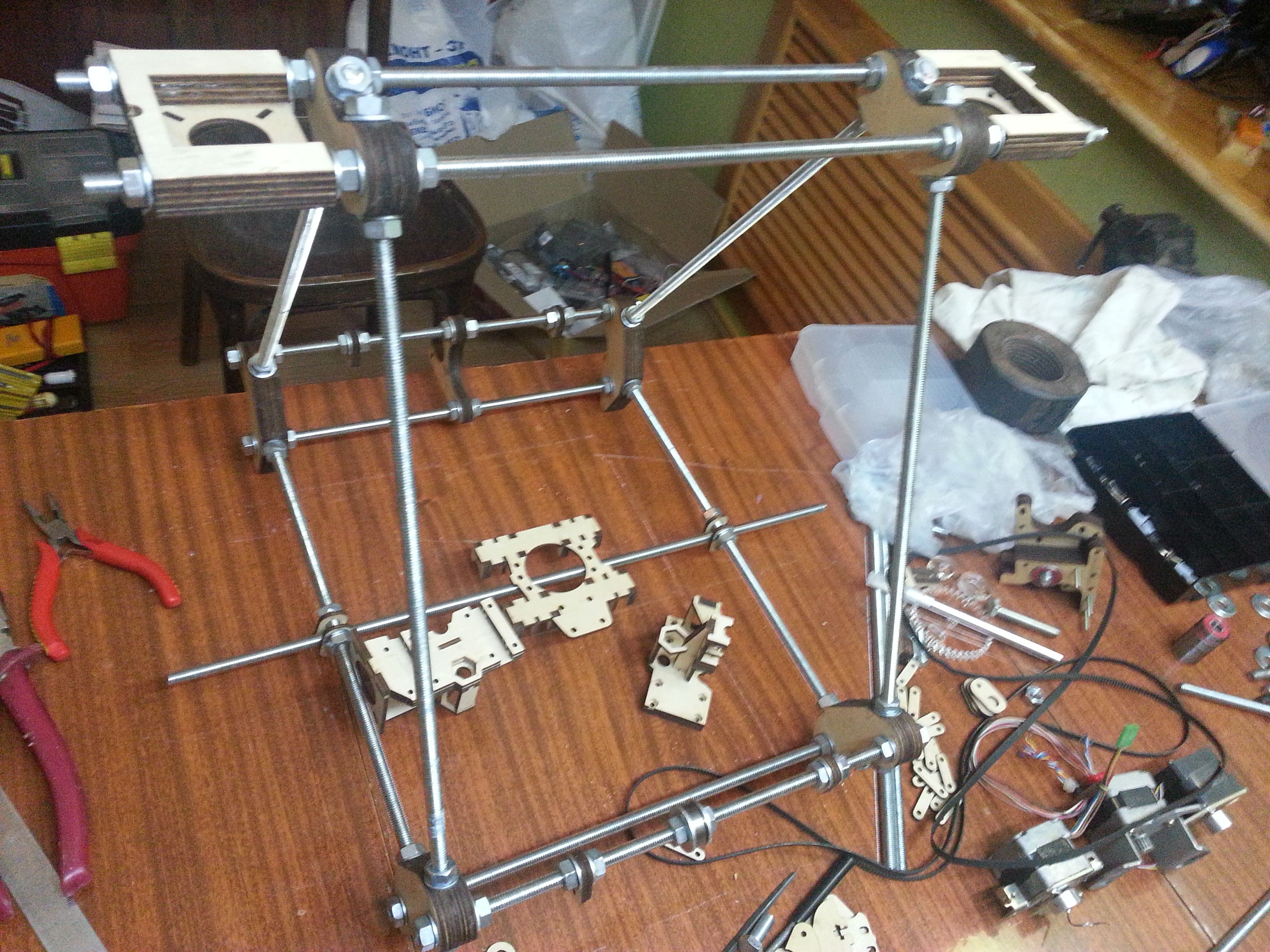

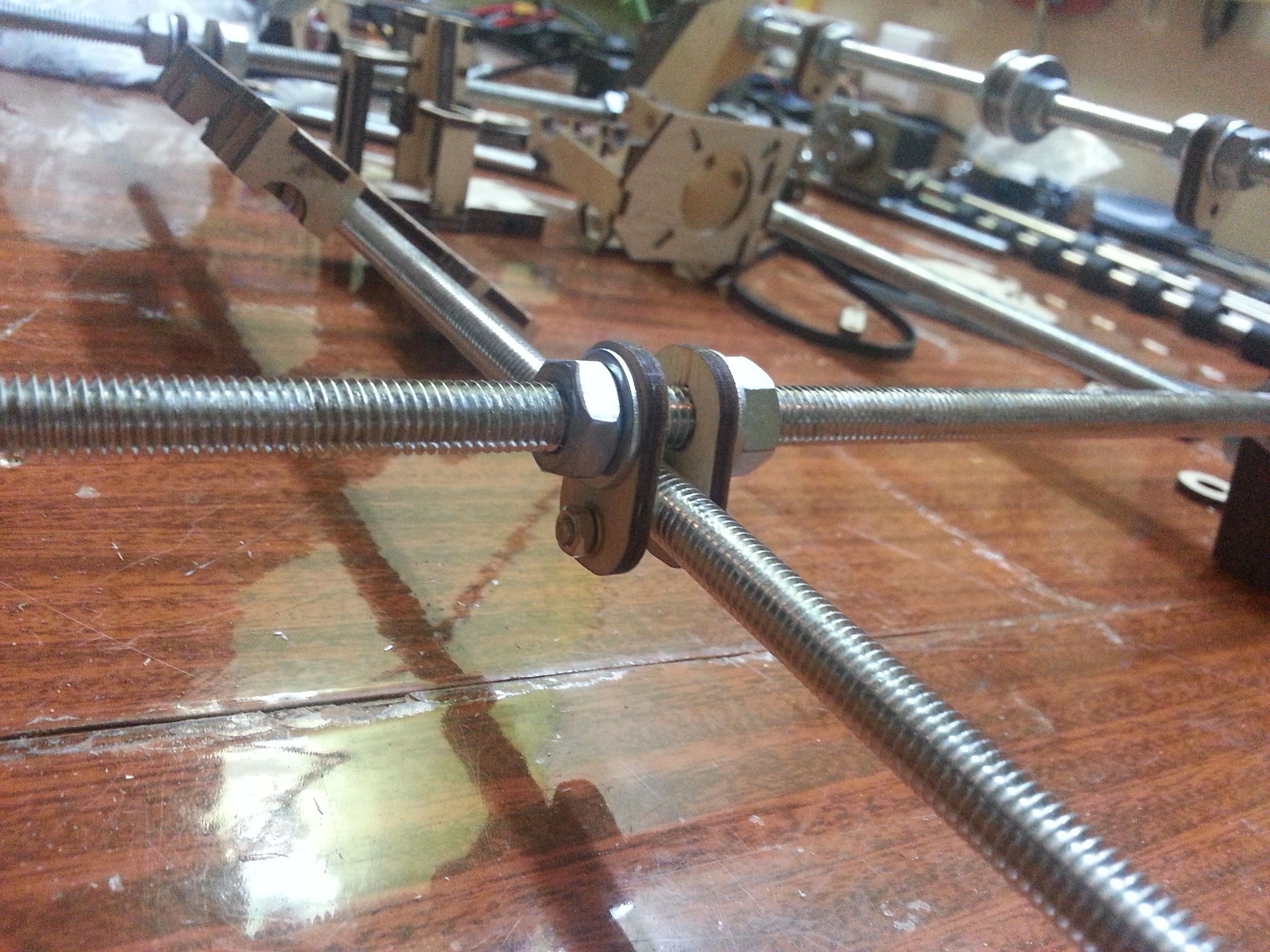

На фото виден процесс сборки, который выявил несколько косяков. Сейчас исправлю и выложу.

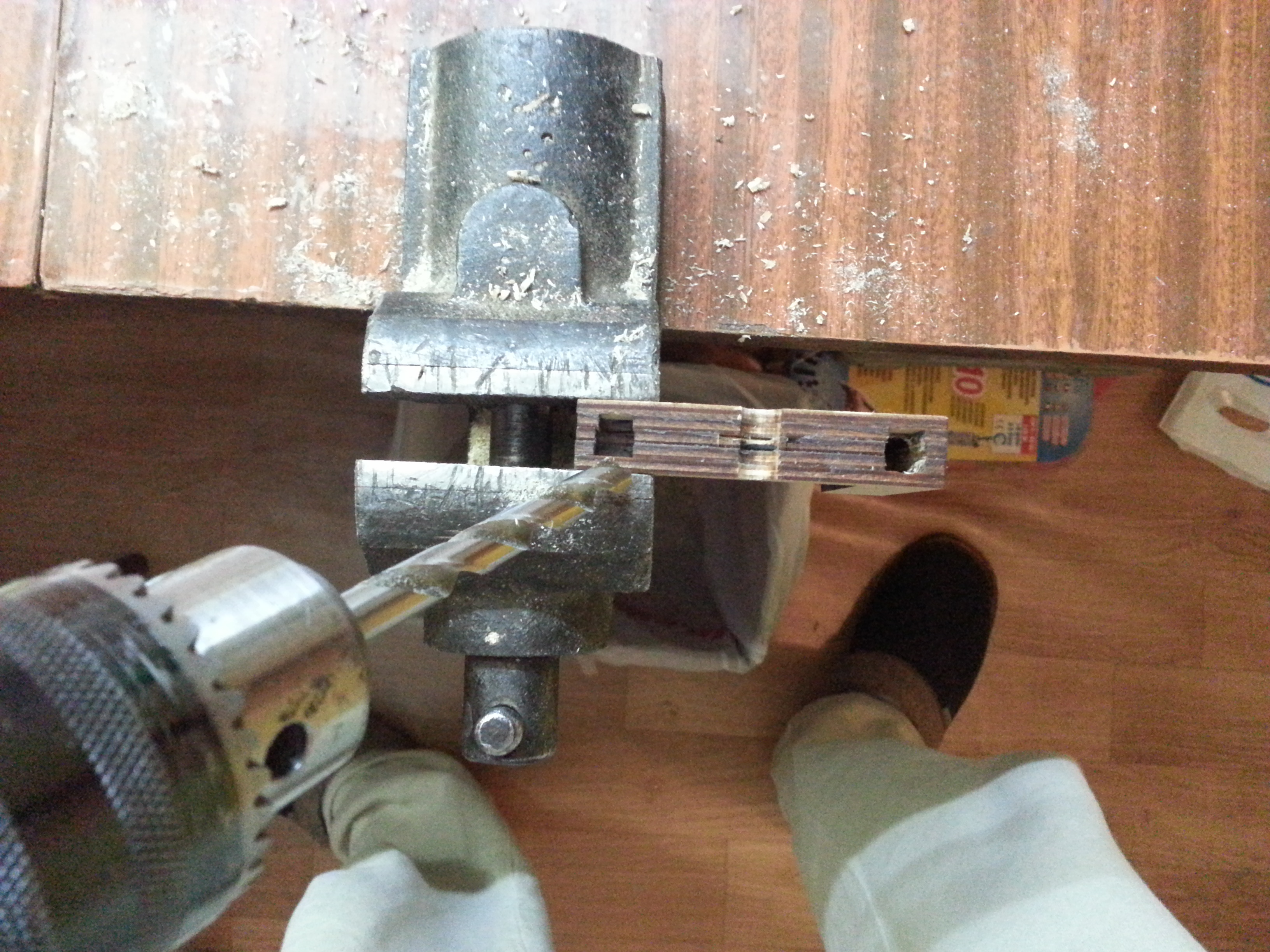

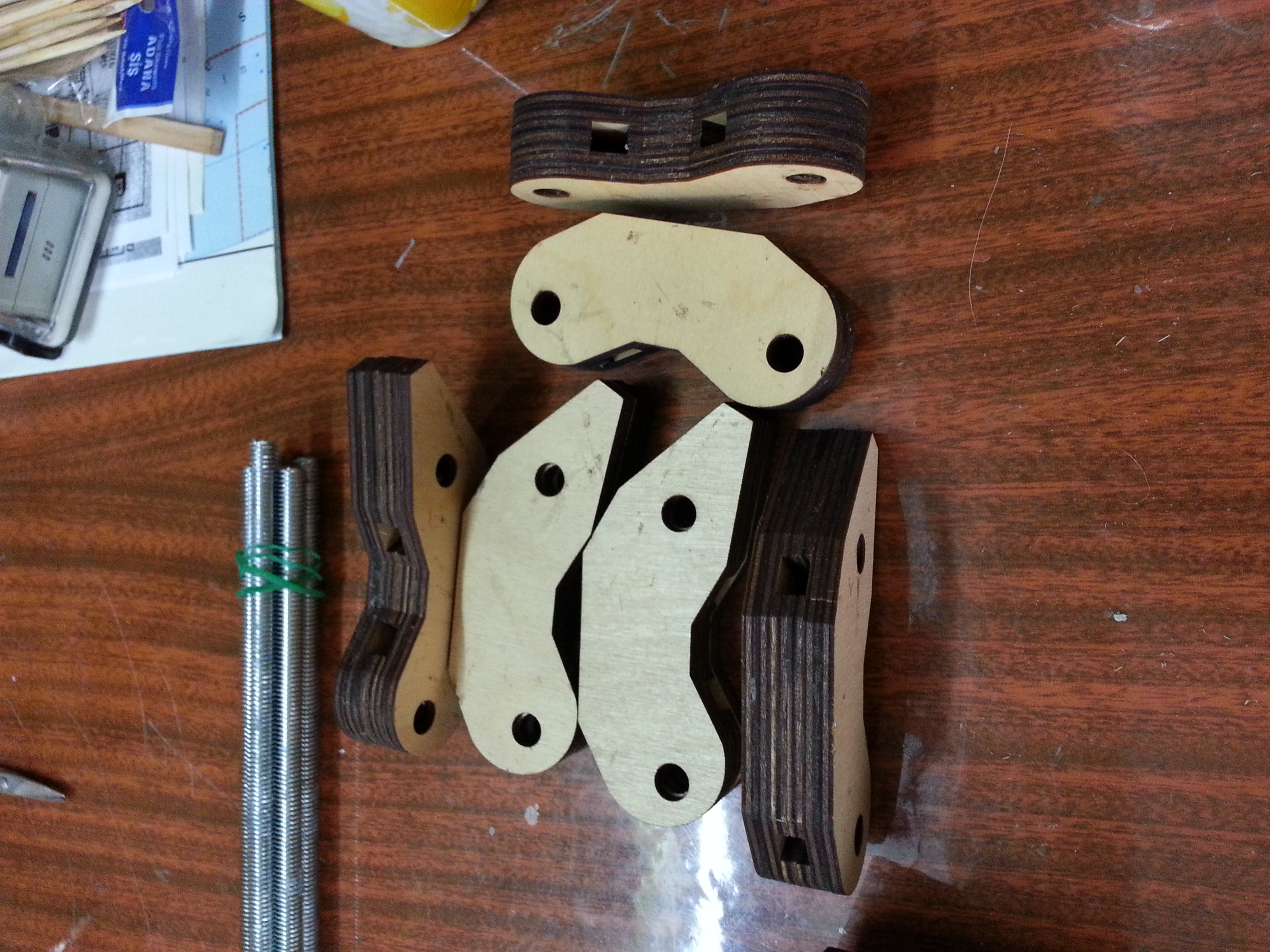

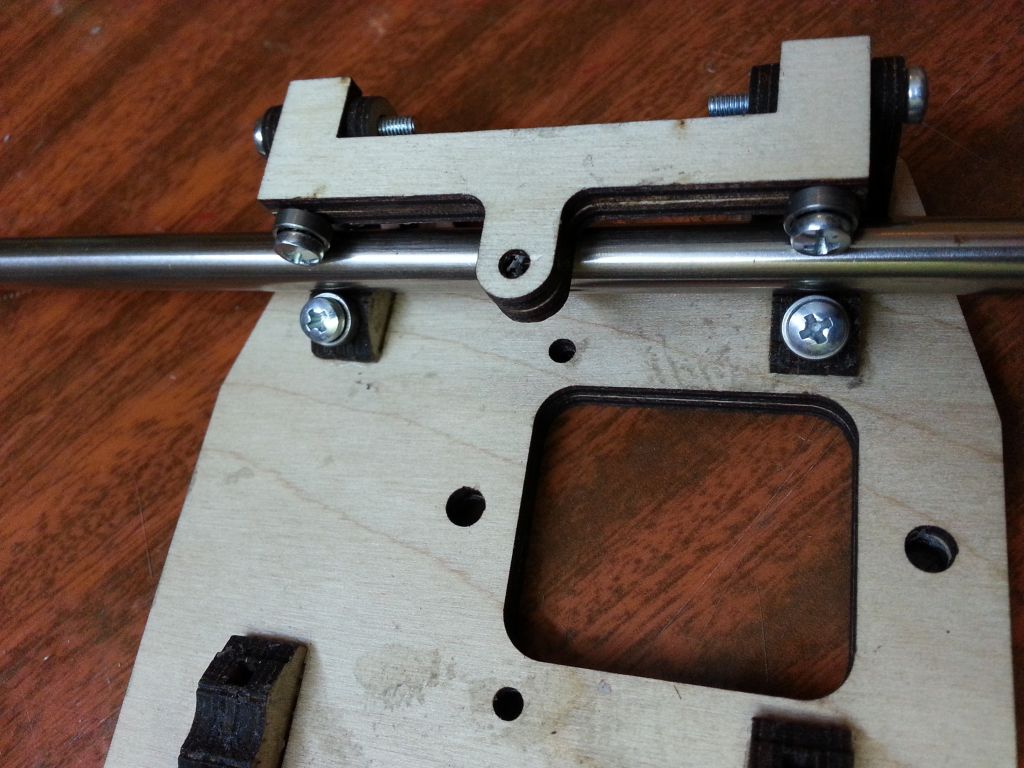

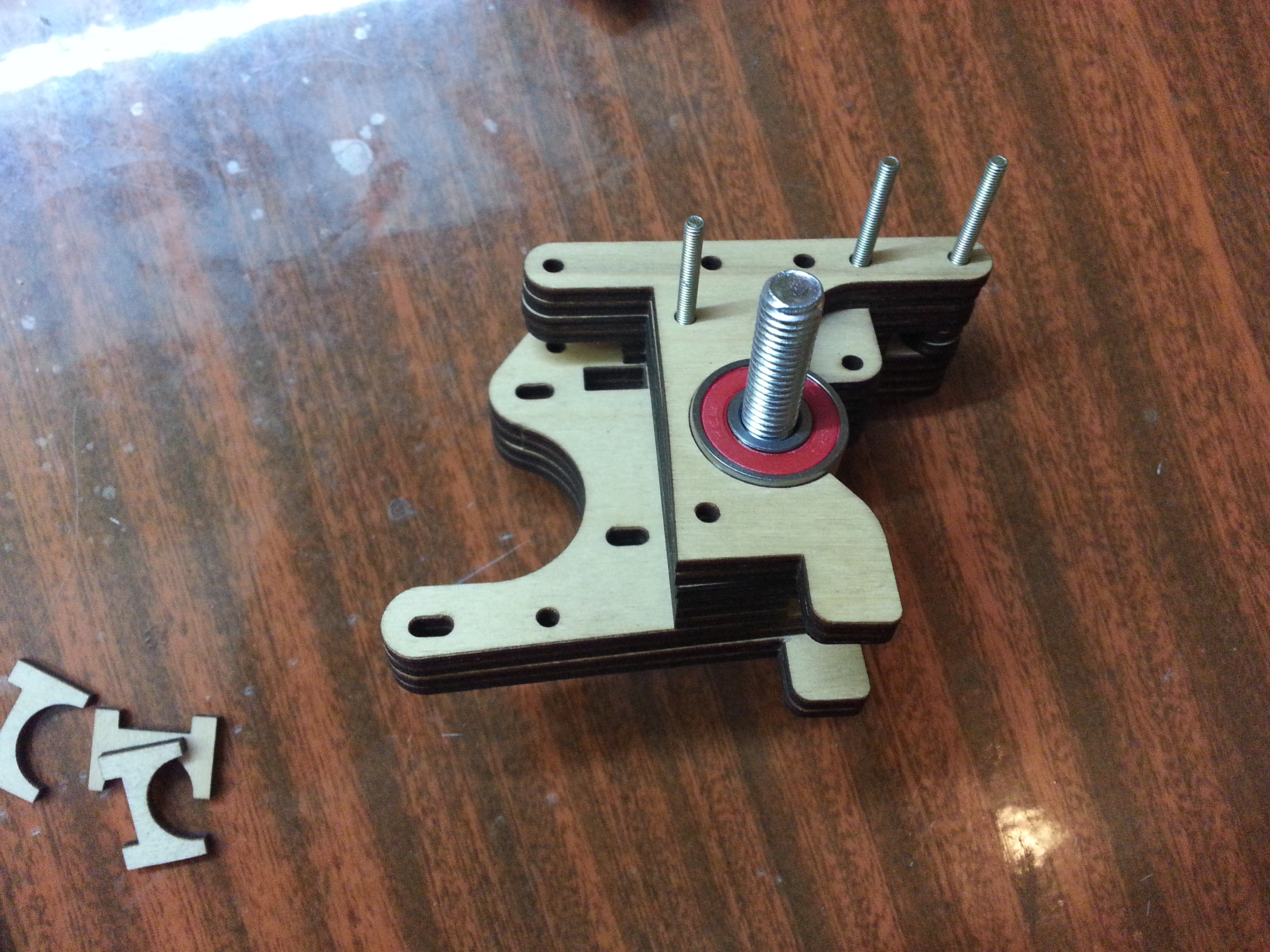

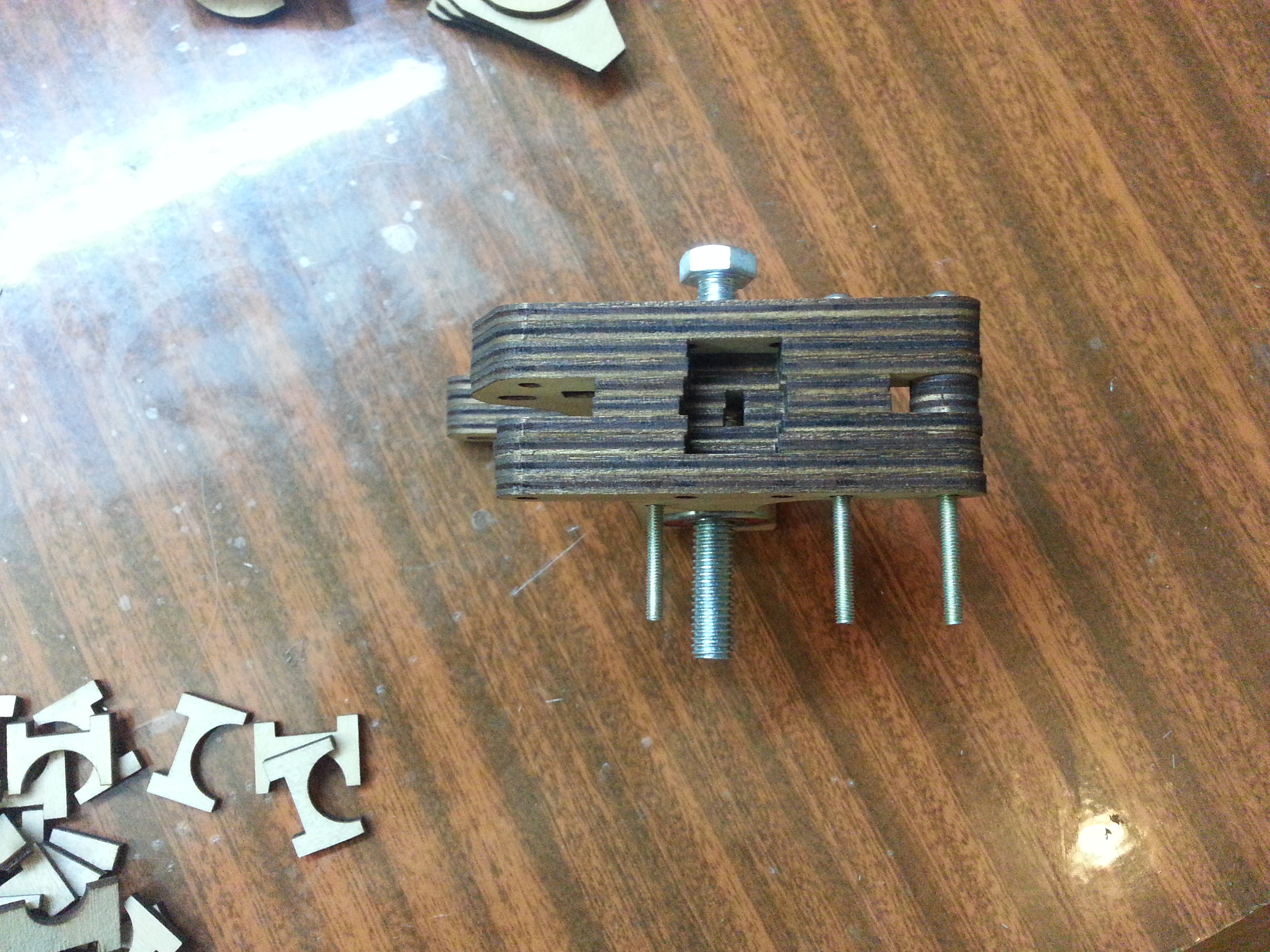

Слои склеивал пва. Перемычки высверлены после склейки. На каретках Z они выламываются после склейки.

продолжение следует...

Молодец Женя, достойный проект!
(вчера лично познакомился, передавал нашему новому коллеге печатную каретку на подшипниках качения).

Конструктив весьма интересен сам по себе использованием технологии лазерной резки которая дает весьма высокую стартовую точность, и долговечность по материалу (фанера месьма стойка к нагрузкам и вибрациям).

Интересно как поведут себя с течением времени графитовые фтулки, я пока не встречал такой информации.

Ну и подход - посмотрел как делают другие и с нуля начертил проект солид воркс - весьма достойно !

Ждем продолжения


P.S. пропиши пожалуйста в профиле имя и город (точнее в твоем случае видимо несколько городов )

Добавлено спустя 2 минуты 39 секунд:
Если не ошибаюсь в дисководах 5.25" шли шаговики NEMA14 , хотя возможно были разные варианты

нафиг принтер тока теперь. и из фанеры неплохо получается

setar писал(а):и с нуля начертил

Ну начертил как раз таки не с нуля. Просто перечертил все готовое под послойную фанеру.
Есть идея перечертить твою каретку с подшипниками под фанеру. Если одобришь - сделаю.

setar писал(а):в дисководах 5.25" шли шаговики NEMA14

нет, мои точно nema17. Размер 40мм, между отверстиями 31мм.

om2804 писал(а):нафиг принтер тока теперь. и из фанеры неплохо получается

А вот и исправленные файлики в двух форматах.

setar писал(а):Интересно как поведут себя с течением времени графитовые фтулки,

ничего интересного не будет
сотрутся

...и 8 лет не пройдет

это мы узнаем, если точная марка графита будет
силицированный графит - будет работать
любой другой - сотрется

how_eee писал(а):Есть идея перечертить твою каретку с подшипниками под фанеру. Если одобришь - сделаю.

а что тут одобрения то спрашивать , нужно делать!

setar писал(а):

how_eee писал(а):Есть идея перечертить твою каретку с подшипниками под фанеру. Если одобришь - сделаю.

а что тут одобрения то спрашивать , нужно делать!

Как начнёшь печатать - первым делом все шестерни из ABS
Акрил не лучший материал для шестерён
Или кстати попробуй ацеталь

А чем плох акрил (кроме немного повышенной шумности во время ретракта))? Смазал вазелином и вперед - скрипы пропадают)...

фоты под спойлер бы убрать, а то это "полотенце" грузится не за секунду

В спойлер фото не убираются. Все перепробовал, скажите как.

Акрил плох тем, что он легко трескается, и у него коэф трения высокий. Шестеренки у меня уже есть, setar подарил. Правда я оказался прав, мой глазомер меня не подвел, они все-таки овальные. Разница 1мм. Но и на том спасибо, работать будут.

А еще нашел гранулы ABS в мешках 25кг. Завтра возьму 1кг на пробу. Подсказали кто может сделать из него пруток - фирмы по производству челночных клетчатых сумок, они давят нитку из полиэтилена для своих сумок.

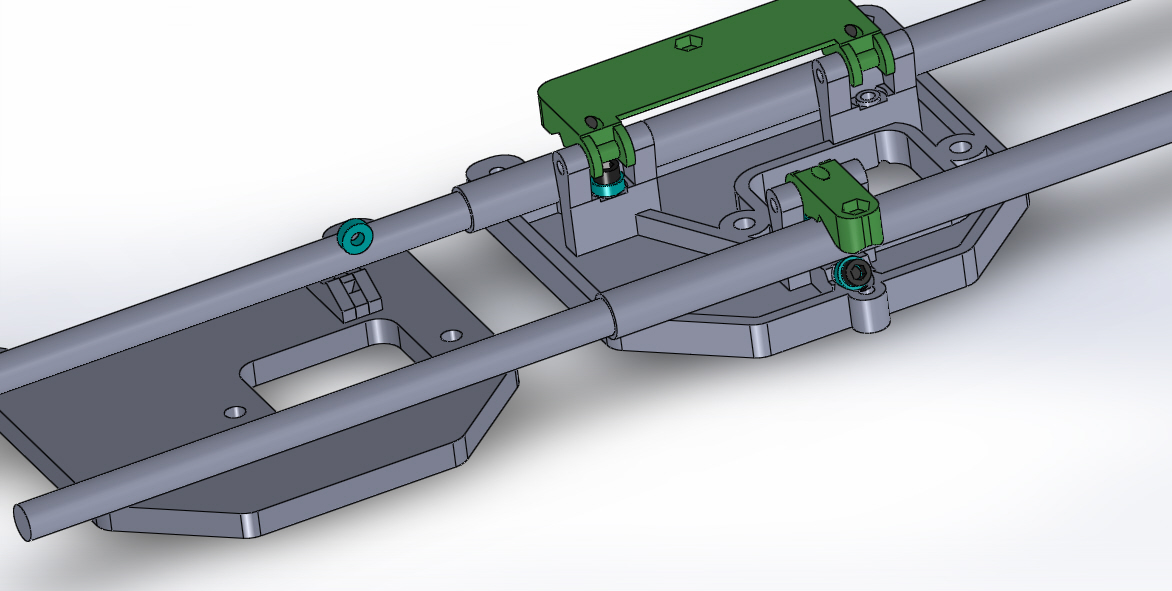

Пол каретки вчера уже перерисовал пока летел.

фигня это все - не те нагрузки, чтобы трескаться. у меня печатные не долго стояли - остальное время акрил (кстати сейчас то же) - главный недостаток - звук при ретракте слышно почти на всю квартиру...

звука нет громкого если шестерни шевронные, но акрил так не нарежешь

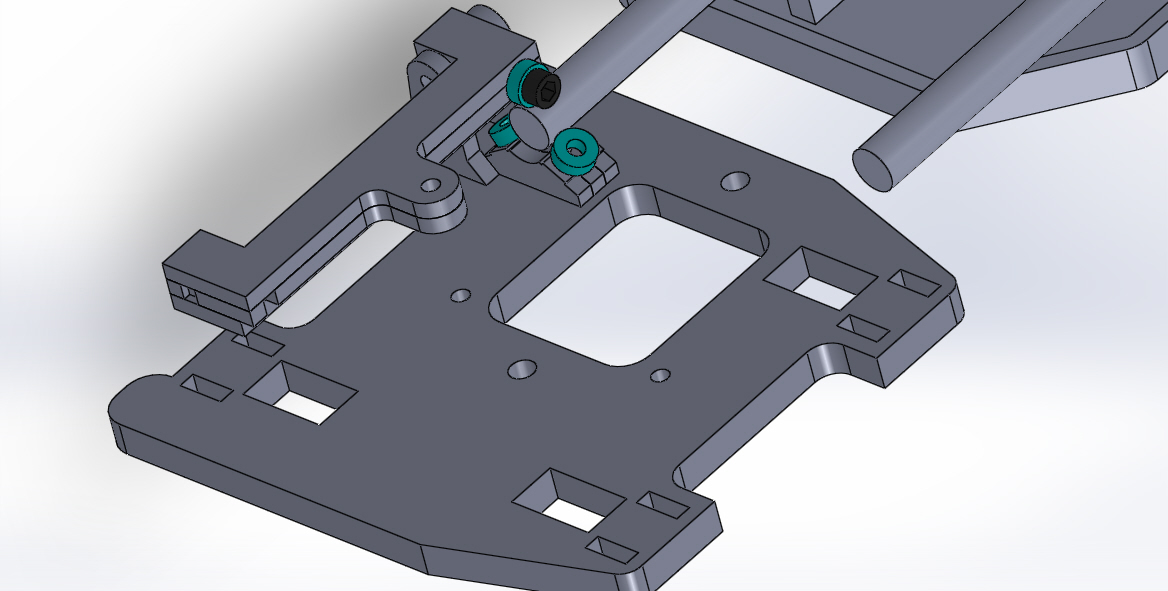

Нарезал каретку. Перерисовывал с файла setara в солиде, вал сделал 8мм, а межосевое не проверил. У меня 50мм, а у него 56. Так и вырезал В остальном все подошло, все крутится. Жесткость основы выше чем у напечатанного. Кое что исправить и ок.
