Только вот допечатал еще три. Завтра поставлю. А чего им не выдержать то? На X у меня тоже каретка с подшипниками 3*7 от Сетара. 3*7 тоже были на базарем, но стоили по 1$ за штуку. А эти в три раза дешевле. Поэтому их и взял. А так конечно с 3*7 проще в плане винтиков.
how_eee писал(а):Переделал Каретки Y на шарикоподшипники. Нашёл 12 штук 2*7*2. Сложней было найти винты с гайками М2. http://www.thingiverse.com/thing:87418
рекомендую посадку на шурупчики м2, их конусная часть отлично центрует. неудачно расположен зажим, у меня так было в первом варианте, не подобраться снизу (у меня там стол-рама прикручен) P.S. Y у меня бегает уже месяца 4, полет нормальный

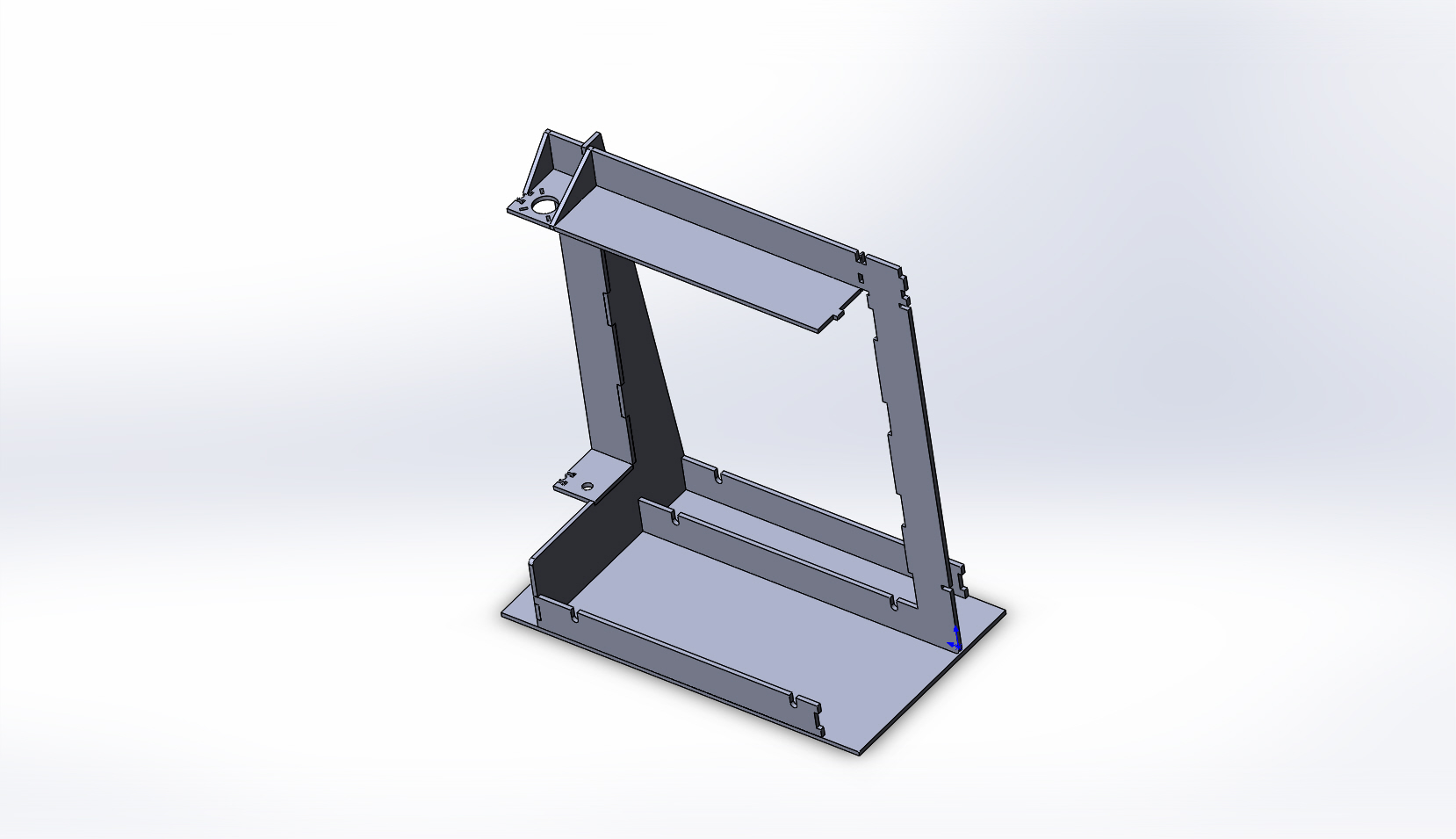

how_eee писал(а):вот такую нахлобучку на стандартную нижнюю часть менделя нарисова. Все каретки, оси, винты итд остаются старые. Просто снимаются боковые треугольники и ставится эта рама из 5мм фанеры. Завтра нарежут, склею и планирую все перекинуть за 2 часа максимум. Высота Z по рассчетам 200+ моторы оставил сверху.
А можете поделиться чертёжиком в Solidworks этих деталей ? Я уже большую часть деталей напилил на фрезерном ЧПУ и только потом решил пролистать тему дальше .
Добавлено спустя 53 минуты 19 секунд: Нашел файл и исправил в соответствии с текущими улучшениями.
Спасибо. К сожалению не смог открыть. у меня видимо старая версия Solidworks 2010 sp5.0 Хотя файл в начале ветки открылся нормально. Я по нём напилил на своём ЧПУ деталей с переделкой под шпильку М10

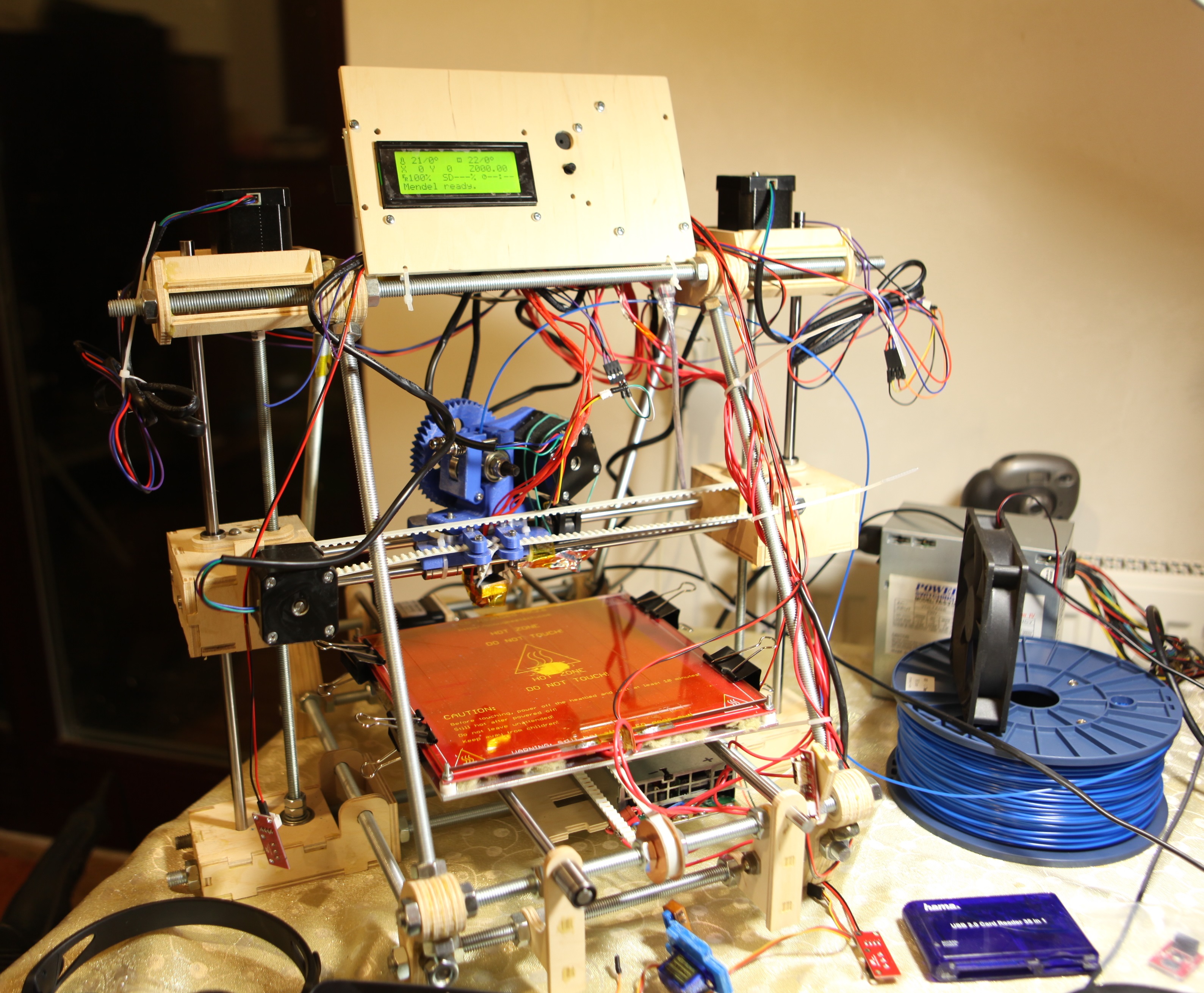

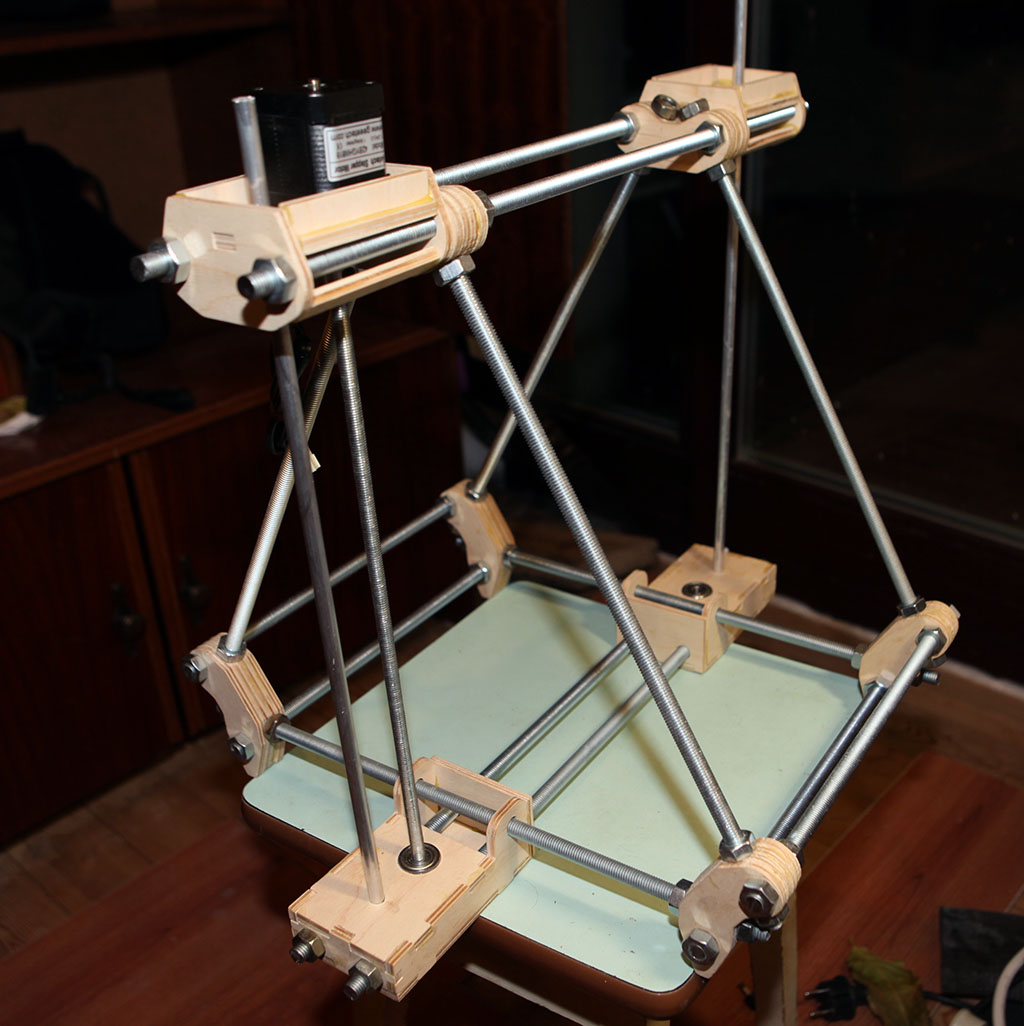

Я решил немного изменить конструкцию в угоду прочности, точности и т.д. Сделал всё на шпильках М10. Ходовые винты по оси Z жёстко зафиксировал в подшипниках коль мотор сверху. А то выходит ось Z висит на гибких муфтах - а это неправильно. Чтобы принтер не подпрыгивал и не плясал во время работы на столе в уровень с ножками распорка на которую опираются вал и винт оси Z. Экструдер у меня идёт сразу в полностью в сборе. Буду под него подгонять У.
