Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение 8cd » 30 июн 2015, 23:28

Setar, Scald спасибо. Буду перенимать ваш опыт.

setar писал(а):лучше найти болт на котором резьба начитается дальше и насекать на плоской части
...
но такие болты не очень часто попадаются, поэтому я делал и на обычных по резьбе.


С болтами проблем нет, в Метизах свободно продаются - DIN 931 болт с неполной резьбой. Купил разных болтиков с полной и неполной резьбой - буду пробовать.
8cd

Сообщения: 54
Зарегистрирован: 19 апр 2015, 12:18
Откуда: СПб

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение SDimok » 01 июл 2015, 08:57

Я тоже гайки нарезал самодельным метчиком сделанным из куска винта.
Вполне приличные получились.
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение evr1ka » 10 июл 2015, 12:26

Уважаемые, добрый день!
Вопрос к Вам, не могу кое-что понять.
По инструкции для покупки экструдера читал, что:
горячую голову брать комплектом в makergear.com. рекомендую короткую версию (36мм) с соплом 0.35 + дополнительное сопло 0.5 для тренировки. Если используем пластик 1.75мм указываем при заказе псевдо товар "V3 GrooveMount for 1.75mm filament to replace V3 GrooveMount for 3mm filament for $0.00 USD"


Вообще заказал, то, что увидел по ссылке, постарался пояснить что мне требуется и вот терзают смутные сомнения что горячая голова под 3мм, а не под 1.75

Думаю так, потому что на пакете с ним написано: .35/3 mm/12 v
В заказе основная позиция писалась: Extruders - V3b Extruder Kit (24v) with 0.35mm Nozzle (standard for 1.75mm filament) и видно просто следовало ее только и выбрать.
А я добавил еще позиции:
Extruders - Replace 24v cartridge heater with a 19v cartridge heater Fulfilled Jun 12 USPS указав, что мне вообще 12 v надо
и
Extruders - Replace 1.75mm components (V3 GrooveMount and barrel) with 3mm components

Теперь сам вопрос - то есть у меня под 3мм пруток? можно будет использовать 1.75?
Заранее спасибо
evr1ka

Сообщения: 2
Зарегистрирован: 10 мар 2015, 13:50

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение setar » 12 июл 2015, 00:50

они вероятно изменили "выбор по умолчанию"
и похоже да, у вас 3мм горячий конец получился.
1.75 пластиком им печатать скорее всего не выйдет.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко


Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение evr1ka » 13 июл 2015, 07:12

setar писал(а):они вероятно изменили "выбор по умолчанию"
и похоже да, у вас 3мм горячий конец получился.
1.75 пластиком им печатать скорее всего не выйдет.

Спасибо за ответ. Наверно все что делается - к лучшему )) Попробую с 3.
Хотя демосемплы под 1.75 заказывал, а значит позже тогда и голову закажу под 1.75
evr1ka

Сообщения: 2
Зарегистрирован: 10 мар 2015, 13:50

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Drzomber » 12 авг 2015, 21:11

Добрый день, собрал Мендель 90, в pronterface все проверил, все работает правильно(термодачики, нагреватели, двигатели, концевики), кроме одного - не крутится двигатель экструдера, в поиске решения не нашел. Экструдер один.

В прошивке ограничение по температуре убрал.
Код: Выделить всё
#define PREVENT_DANGEROUS_EXTRUDE
//if PREVENT_DANGEROUS_EXTRUDE is on, you can still disable (uncomment) very long bits of extrusion separately.
#define PREVENT_LENGTHY_EXTRUDE

#define EXTRUDE_MINTEMP 5
#define EXTRUDE_MAXLENGTH (X_MAX_LENGTH+Y_MAX_LENGTH) //prevent extrusion of very large distances.


Жму Extrude - пишет: Extruding 50.000000mm of filament.
Двигатель ноль эмоций. Ни звука, ничего. Двигатель и драйвер рабочий, подключал к оси Х и двигатель и драйвер.
Ножки прозванивал, контакт от драйвера к двигателю есть, от микрухи до драйвера тоже.
Плата: megatronics v2.0
Драйвера: A4988
Прошивка: Marlin
Сопротивление крутил, провода подключены правильно.
Фото подключения: http://itmages.ru/image/view/2875858/96a6188c
1)Возможно ли переключить , чтобы экструдер работал от других пинов, не Ex0 , а Ex1 или Ex2. (Где это можно сделать в прошивке,)
2)Где-то видел, что возможно на экструдер указан другой тип двигателя, то ли в прошивке, то ли в pronterface. (где бы это проверить?)
3)Или возможно есть какое другое решение. (Может кто сталкивался и решил проблему, как-то иначе)
Еще раз обращаю ваше внимание, плата Megatronics v2.0
Спасибо.
Drzomber

Сообщения: 7
Зарегистрирован: 02 фев 2015, 21:31

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Dimitri » 13 авг 2015, 11:15

Двигатель экструдера не будет крутится если не нагреть экструдер до определенной температуры(по моему 180).
В моей версии pronterface есть баг, он не может обработать команду Extrude если там прописано число с точкой.
Дорогу осилит идущий.
Аватара пользователя
Dimitri

Сообщения: 144
Зарегистрирован: 26 ноя 2008, 16:44
Откуда: Москва
Skype: wayfarerdimitri
прог. языки: VC++, немного asm, php, jScript,XSLT,LUA

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Drzomber » 13 авг 2015, 12:45

1)В первом моем посту я написал, что убрал это ограничение по температуре в прошивке. (предоставил код)
Так-же я пробовал его прогревать до 200+
Я думаю, раз в программе он пишет, что пошла экструзия, то с программной стороны все работает.
2)Пробовал вводить в ручную команду G1 E10 (без точек) все равно ничего.
Drzomber

Сообщения: 7
Зарегистрирован: 02 фев 2015, 21:31

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение unigenum » 13 авг 2015, 14:14

Если пишет, что экструзия пошла, а на деле ничего не происходит, скорее всего воткнул не в тот разъем либо двигатель, либо драйвер.
Надо попробовать попереключать на другие разъемы.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Drzomber » 13 авг 2015, 15:10

unigenum писал(а):Если пишет, что экструзия пошла, а на деле ничего не происходит, скорее всего воткнул не в тот разъем либо двигатель, либо драйвер.
Надо попробовать попереключать на другие разъемы.

Вы мой пост читали? там фото приложено, как что подключено. пробовал подключать к пинам E1 , и драйвер переставить, все тоже самое. (видно следы от пайки)
И как-раз задан конкретный вопрос под номером один, как изменить эти пины в прошивке.
Drzomber

Сообщения: 7
Зарегистрирован: 02 фев 2015, 21:31

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Diffid » 13 авг 2015, 17:40

Найдите схему вашей платы с нумерацией контактов и в pins.h меняйте пины. :pardon:
з.ы. Или проблема в самой плате.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение setar » 14 авг 2015, 01:02

а зачем было изголяться над прошивкой?
хотите экструдить "по холодному" - веред:
M302: Allow cold extrudes, or set the minimum extrude S<temperature>.

а вот это, не правильно:
)Пробовал вводить в ручную команду G1 E10 (без точек) все равно ничего.

нужно так:
G92 E0
G1 E10

поскольку экструдер оперирует текущим значением "положения на координате E" то ее обнулить нужно.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение unigenum » 14 авг 2015, 11:31

да, картнку я не посмотрел.
картинки, наверное, лучше выкладывать прямо сюда, прикрепляя к сообщению, а не на сомнительные сторонние ресурсы.

а теперь к делу:

Drzomber писал(а):Еще раз обращаю ваше внимание, плата Megatronics v2.0

Как выглядит плата Megatronics v2.0, настоящая оригинальная, можно посмотреть, скачав даташит http://reprapworld.com/mt/datasheet%20megatronicsv2.pdf
А у вас какой-то китайский клон сомнительного качества изготовления.

Drzomber писал(а):Ножки прозванивал, контакт от драйвера к двигателю есть, от микрухи до драйвера тоже.

Значит пины от атмеги до драйвера уже определили.
Теперь надо проверить соответствие пинов в прошивке. Как писали выше, это в pins.h
Ну и теребить продавца этого клона мегатроникса.

А еще можно скачать тестовую прошивку и схемы в самом низу этой странички
http://reprap.org/wiki/Megatronics_2.0

Кстати, в прошивке #define MOTHERBOARD 701 обозначено?


Да, ответов на конкретные вопросы я не дал.
Мне самому интересно, где в марлине активируется второй и третий экструдеры.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение 8cd » 30 авг 2015, 23:34

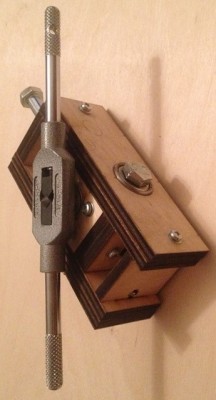

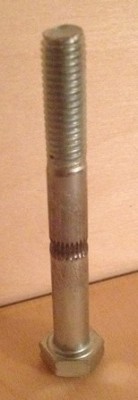

Хочу поделиться опытом изготовления болта с насечками (hobbed bolt).
Вариантов приспособлений много (http://www.thingiverse.com/thing:151669, http://www.thingiverse.com/thing:23717)
Все они требуют доступа к работающему 3d-принтеру. Но что делать есть ли принтер только строится?
Предложу решение из ... фанеры, может кому пригодиться.


Фанера 6мм,
два подшипника 608ZZ - в них удерживается болт на котором делаются насечки,
два подшипника 626ZZ - для метчика,
метчик М6,
болт М8 с гайкой - регулирует глубину насечки.
несколько гаек М3, винтов М3.

Если для нарезания насечки использовать метчик М5 то 626ZZ нужно заменить на 635ZZ, под М7 на 607ZZ.
П.С. Короловский файл для резки не удалось прикрепить к сообщению, если кому нужен пишите в личку- поделюсь.

Добавил опенскадовский файл.
HB.scad
(11.54 КиБ) Скачиваний: 400

Перед резкой установите реальное значение толщины фанеры.
Последний раз редактировалось 8cd 31 авг 2015, 11:05, всего редактировалось 1 раз.
8cd

Сообщения: 54
Зарегистрирован: 19 апр 2015, 12:18
Откуда: СПб
