**Psix** » 14 ноя 2012, 21:39

а хотя бы 300х300 =)) возможно?

**hudbrog** » 14 ноя 2012, 21:44

Объясни плз для чего тебе такой размер? ты хочешь какие-то большие детали печатать? какая конфигурация деталей, есть пример?

**setar** » 15 ноя 2012, 10:57

возможно и метр на метр, но не для первого принтера.
присоединюсь к коллеге, не стоит создавать себе грабли.
сделаем простой расчёт - сколько это будет печататься и сколько стоить

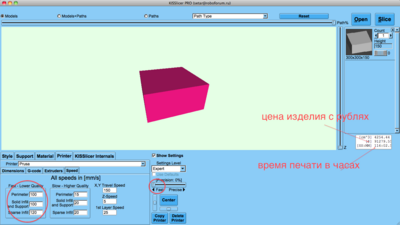

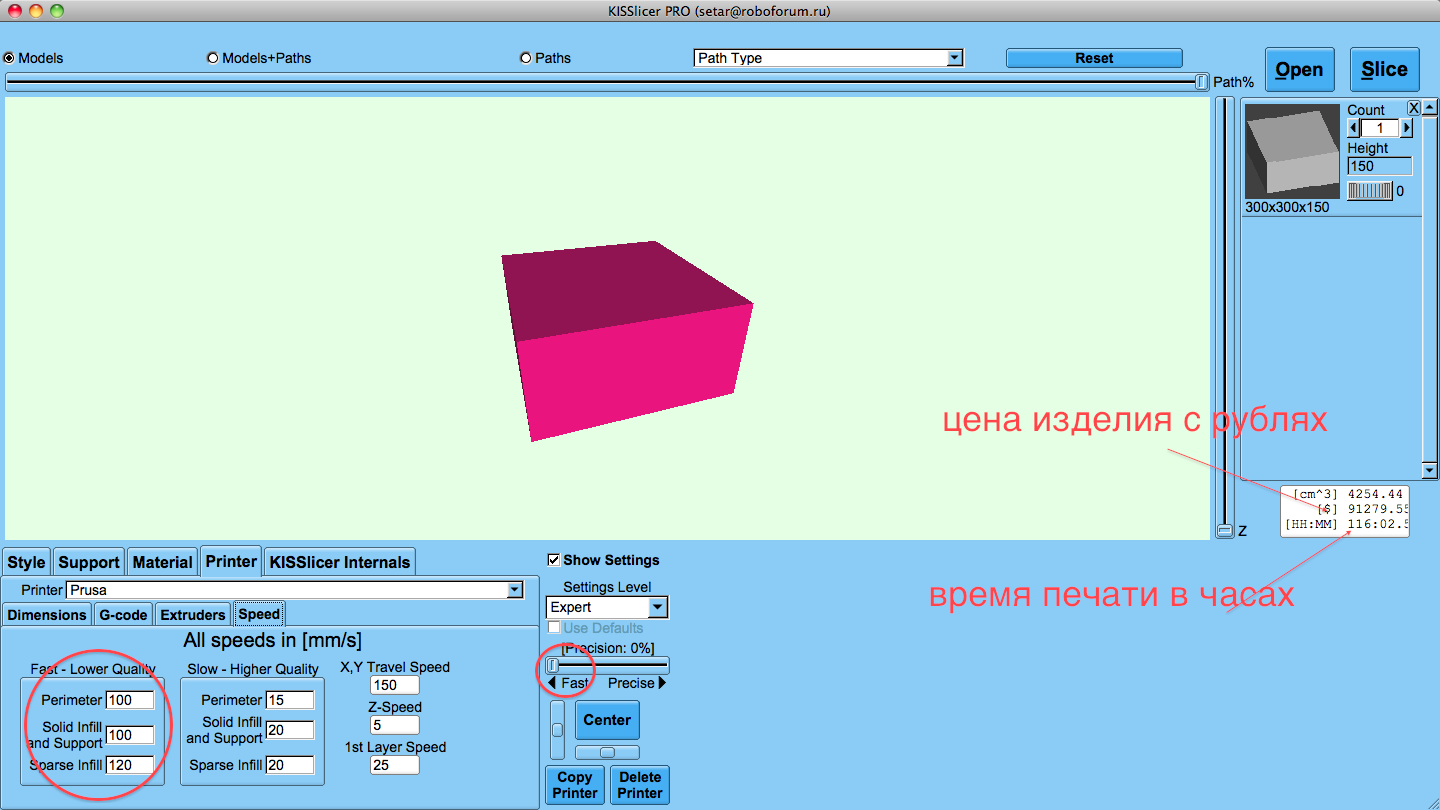

смотри картинки, радуйся
116 часов печати со стоимостью изделия 90 тысяч рублей

это твоя цель ?
обращаю внимание что это всего навсего 33% заполнение и очень высокая скорость 100мм/с
при этом на глаз я оценил бы вероятность получить брак на такой печати порядка 80%

**unigenum** » 15 ноя 2012, 11:46

А как цена изделия расчитывается?
Чет какие-то нереальные суммы получаются...

Как вариант, можно печатать небольшие элементы, потом их склеивать в большую деталь.
Где-то здесь голову лошади видел, вроде по такому принципу сделанную...

**setar** » 15 ноя 2012, 11:55

цена считается как стоимость материала + 200руб/час сам процесс печати

**unigenum** » 15 ноя 2012, 12:03

Понятно. Да уж, совсем не дешево.

Кстати, тут в соседней теме по менделю увидел на картинке металлические муфты, соединяющий Z-шпильки с двигателями.
Выше про них нет никаких упоминаний. Нужно дозаказывать или они печатаются вместе со всеми остальными пластиковыми деталями?

**yozik0ff** » 15 ноя 2012, 13:39

Можно не заказывать, использовать напечатанные муфты. Там только при сборке на вал двигателя нужно одеть резиновую трубку.
Мне неохота было вникать с трубками и как монтировать эти пластиковые муфты.
Покрутил их в руках, так и не понял как их монтировать, положил в сторону. Залез на ибей, купил алюминевые муфты.
Потом уже, Setar мне рассказал, что собирать муфты нужно через демпфирующую трубку.

**karabas2011** » 15 ноя 2012, 14:10

hudbrog писал(а):Близко к нереальному, если ты хочешь печатать одну деталь на всю эту площадь.. деламинация практически непобедима на таких габаритах. Плюс какие-то бешеные мощности на нагрев платформы (я нагревательные элементы готовые видел максимум 300х300)... в общем без обширного опыта на обычных принтерах - я бы не сувался в такие размеры.

несколько утюгов по методу richrapа и сопло на 1мм плюс весь принтер под одеяло - можно будет ведра печатать

**setar** » 15 ноя 2012, 14:21

боюсь утюги не помогут
тут нужна термокамера полностью подогреваемая, так что ещё пару фенов

**hudbrog** » 15 ноя 2012, 15:02

karabas2011 писал(а):несколько утюгов по методу richrapа и сопло на 1мм плюс весь принтер под одеяло - можно будет ведра печатать

Я ж не говорю невозможно, говорю если это чудо будет первым принтером - шансов получить что-то терпимое - мало )

**Psix** » 15 ноя 2012, 20:44

Что печатать пока не предумал)) но чем больше тем наверно лучше)
А если сделать закрытую камеру с температурным балансом и медленным остыванием детали (регулировка температуры и скорость остывания организовать через туже (ардуину нано) как вариант)
м?
Я понимаю что об этом многие думали, а кто нибудь экспериментировал с температурной камерой?

**faeton13** » 15 ноя 2012, 22:54

Psix писал(а):Что печатать пока не предумал)) но чем больше тем наверно лучше)
А если сделать закрытую камеру с температурным балансом и медленным остыванием детали (регулировка температуры и скорость остывания организовать через туже (ардуину нано) как вариант)
м?
Я понимаю что об этом многие думали, а кто нибудь экспериментировал с температурной камерой?

ну это какбы не такая тривиальная задача )
если полистать reprap.org (раздел hpb) там есть ссылки на обсуждения на форуме.

а теперь главные вопрос. какой процент времени планируется использовать более 20% объема камеры?

Добавлено спустя 40 минут 49 секунд:

setar писал(а):Диаметра применяют два : 3мм и 1.75мм первый более распространен, в том числе есть российские производители, второй позволяет быстрее печатать, но покупать придется только "там". Пластик стоит порядка 1000р/кг если везти нормальный вес (~10кг), Российский дешевле.

думаю стоит еще уточнить что "российских производителей" пока известно всего два ) и один из них работает как-то странно (Тагил) хотя и производит пластик 1.75 (по крайней мере летом грозились и на сайте вроде есть).

дополнительный бонус от прутка 1.75 - меньшее отклонение от номинального диаметра по длинне. что дает более гладкую печать.

**Psix** » 18 ноя 2012, 13:18

setar писал(а):...
11. валы там или тут - выбрать диаметр (8 / 10 / 12 мм). по длинам так:
2шт Smooth rod 12mm x 282mm
1шт Smooth rod 12mm x 294mm
2шт Smooth rod 12mm x 402mm
1шт Smooth rod 12mm x 446mm
1шт Smooth rod 8mm x 22mm
* здесь вместо 12мм ставим свой диаметр, а последний короткий вал должен быть именно 8 мм (его можно заменить куском болта M8)
можно заказывать в размер (дороже) или пилить самим (пилится болгаркой, неспешно)
если пилим сами то заказываем просто три вала по 500мм и три по 330мм (это стандартные размеры в готовом виде)
там же заказываем линейные подшипники на валы тип LMXXUU где XX это ваш диаметр, подшипников нужно 10шт.
...

Тут составляю список по стоимости, есть вопросы по поводу валов и подшипников (12мм)...

Список валов на сайте:
13" Это же размер длины вала в дюймах?) = 13 * 25,4 = 330,2мм
----------------
12mm Shaft 13" Hardened Rod Linear Motion = 330,2 мм
12mm Shaft 30" Hardened Rod Linear Motion = 762 мм
12mm Shaft 60" Hardened Rod Linear Motion = 1524 мм
12mm 78.74" Rail Guideway System Linear Motion = 2000 мм
12mm 44" Rail Guideway System Linear Motion = 1117,6 мм
12mm 55" Rail Guideway System Linear Motion = 1397 мм
12mm 60" Rail Guideway System Linear Motion = 1524 мм
12mm Tapped Shaft 44" Hardened Rod Linear Motion = 1117,6 мм
---------------
Приравниваем
2шт Smooth rod 12mm x 282mm = 2шт 12mm Shaft 13" Hardened Rod Linear Motion = 330,2 мм
1шт Smooth rod 12mm x 294mm = 1шт 12mm Shaft 13" Hardened Rod Linear Motion = 330,2 мм
2шт Smooth rod 12mm x 402mm = 2/3шт (пилить) 12mm Shaft 60" Hardened Rod Linear Motion = 1524 мм
1шт Smooth rod 12mm x 446mm = 1/3шт (пилить) 12mm Shaft 60" Hardened Rod Linear Motion = 1524 мм
Верно?
---------------
Если искать подшипник по LM12UU то поиск выдает --> http://www.vxb.com/page/bearings/PROD/kit990

- а если смотреть по эскизу Mendle90 то там вроде такие...

Поясните пожалуйста.

UPD
По поводу подшипников вроде разобрался.
Вот на Ебее 10pcs LM12UU 12mm Linear Ball Bearing Bush Bushing

**unigenum** » 18 ноя 2012, 13:49

1. Если уж живем в Питере, то валы дешевле, быстрее и с меньшими заморочками можно купить здесь zaxis.ru
2. Там же на zaxis.ru можно по картинкам узнать чем отличается "линейный подшипник" от "линейного подшипника в обойме"
Там же можно купить эти подшипники. А можно заказать на ebay сразу десяток по цене одного на zaxis

**Psix** » 18 ноя 2012, 13:51

Всё равно ждать пока детали из за бугра приедут, поэтому лучше сэкономить)
За ссылку всё равно спасибО)
