**anpolimus** » 15 мар 2013, 23:23

Буду благодарен если поможете куда копать чтобы запустить машину:)

**FireFly** » 15 мар 2013, 23:34

проверь концевики, есть ли с них что то, может микрик какой не рабочий, соединение с платой тож

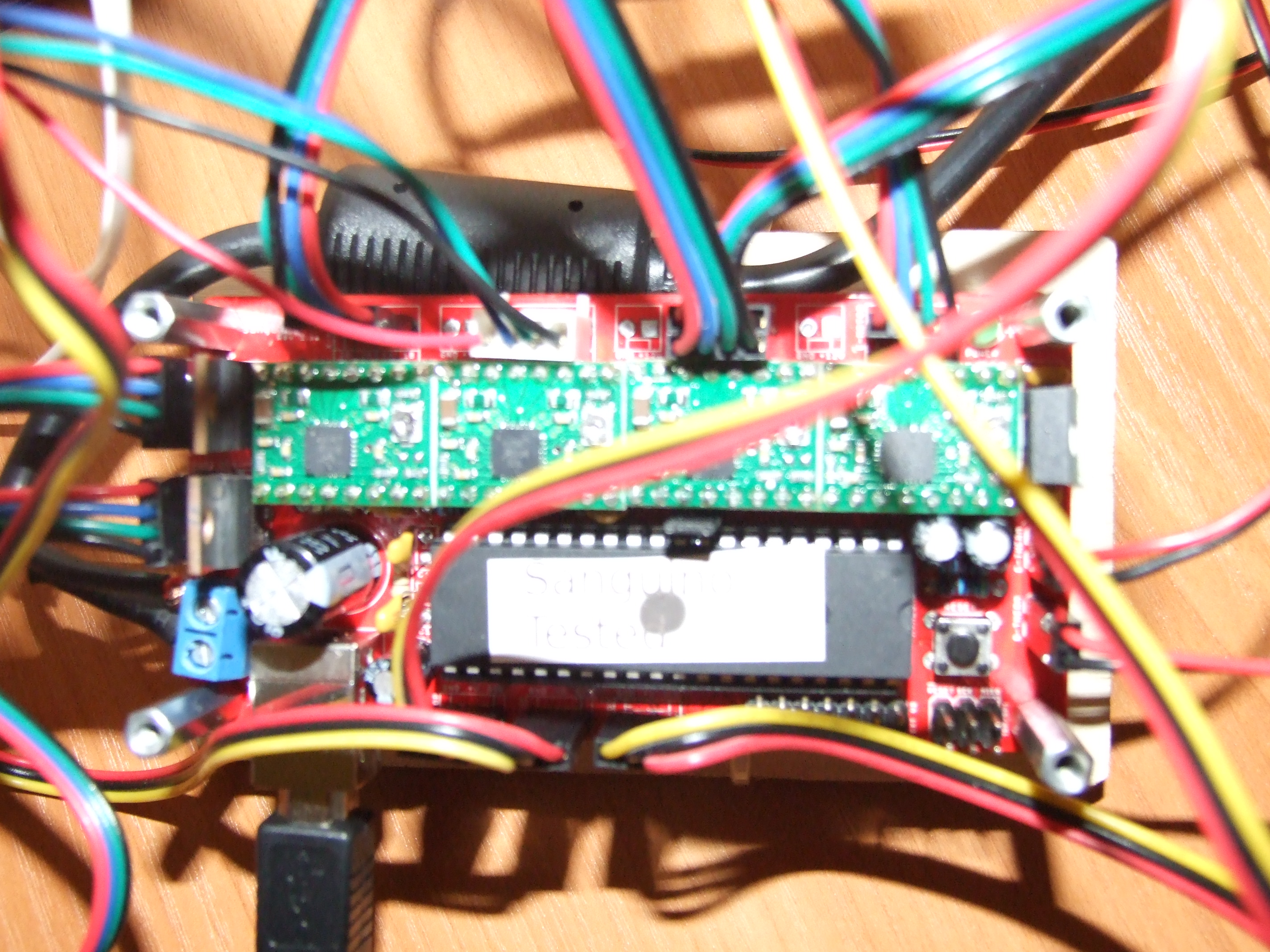

если не ошибаюсь, то у тебя вот эта плата стоит - http://www.thingiverse.com/thing:16058
и вот эти драйвера - http://www.thingiverse.com/thing:16059
почитай по ним, возможно ток на драйверах не выставлен и тп.
Да кстаи, радиаторы на драйверах должны быть и охлаждение куллером этого дела ооооч желательно, при перегреве будут глючить безбожно.

**ropod7** » 16 мар 2013, 21:36

Ноги на меге проверь, могли погореть. У меня такое было уже. Примерно как описывалось выше. Сам уже перевёл около шести контактов.

**anpolimus** » 17 мар 2013, 20:03

ropod7 писал(а):Ноги на меге проверь, могли погореть. У меня такое было уже. Примерно как описывалось выше. Сам уже перевёл около шести контактов.

Мега, то контроллер?

**ropod7** » 17 мар 2013, 22:28

Процессор.

**om2804** » 17 мар 2013, 22:42

микроконтроллер

**anpolimus** » 17 мар 2013, 23:52

Спасибо.
Там на микроконтролере появился пригоревший кружок.
Ой чую я, доигрался :oops:

**ropod7** » 18 мар 2013, 11:17

om2804 писал(а):микроконтроллер

Точно!

**how_eee** » 19 мар 2013, 15:52

Привет, нашел еще причину по которой могут не работать 18, 19, 20, 21 входы плате sanguinololu. Чип atmega644p или atmega1284p.
Конакты микросхемы tck tms tdi tdo (D18 D19 D20 D21)отвечают за jtag отладку и по умолчанию на новом чипе включен jtag во фьюзах. При этом этими ногами нельзя управлять как входами-выходами ардуино.
Надо перешить фьюзы программатором типа usbasp. калькулятор фьюзов тут http://www.engbedded.com/fusecalc

**setar** » 19 мар 2013, 18:35

калькулятор фьюзов по русски http://avr.roboforum.ru/

**anpolimus** » 19 мар 2013, 18:51

Мда, вобщем надо учить мне матчасть.

**ropod7** » 24 мар 2013, 21:39

Установил новый мотор, а он всё равно не крутит. Такой - http://reprapworld.com/?products_detail ... cPath=1614
Жесть.

Добавлено спустя 3 часа 1 минуту 19 секунд:
Re: 3D печать , типовые аппаратные проблемы и методы устранения
Если брать за основу эту информацию:

Код: Выделить всё • Развернуть

 R1       1k (1.5k)        RESISTORPTH1
 R2       100k             RESISTORPTH1
 R3       100k             RESISTORPTH1
 R4       100k             RESISTORPTH1
 R5       100k             RESISTORPTH1

]
То те четыре резистора должны идти по 100к, а мультиметр показывает что они 42ома. Тот единственный дополнительный в поле экструдера примерно 1к и есть. Может перепаять и поставить то, что нужно?

Добавлено спустя 7 минут 25 секунд:
Re: 3D печать , типовые аппаратные проблемы и методы устранения
Проверил все остальные, идут как заявлено на картинках.

**ropod7** » 25 мар 2013, 15:37

Поменял резистор и никаких изменений.

Добавлено спустя 52 минуты 57 секунд:
Re: 3D печать , типовые аппаратные проблемы и методы устранения
При впайке в плату меняется сопротивление. Проверил выпаянный, показывает примерно 100к.

**icehardy** » 25 мар 2013, 15:56

ropod7 писал(а):Поменял резистор и никаких изменений.

Добавлено спустя 52 минуты 57 секунд:
Re: 3D печать , типовые аппаратные проблемы и методы устранения
При впайке в плату меняется сопротивление. Проверил выпаянный, показывает примерно 100к.

Логично
если соединить параллельно/последовательно кучу элементов
измерять там уже бесполезно
Но еще вдруг может быть косяк в плате, сопли пайки

**ropod7** » 25 мар 2013, 16:18

В том то и дело, что паяно всё чётко. При визуальном контроле никаких дефектов нет. Пробовал паяльником греть концы на плате. Ничего не меняется. Поставил другой микроконтроллер - таже история.
Теоретически может быть где-то косяк с пайкой, либо конденсаторы? ХЗ.
