**strelok72** » 04 мар 2017, 22:37

Здравствуйте друзья!

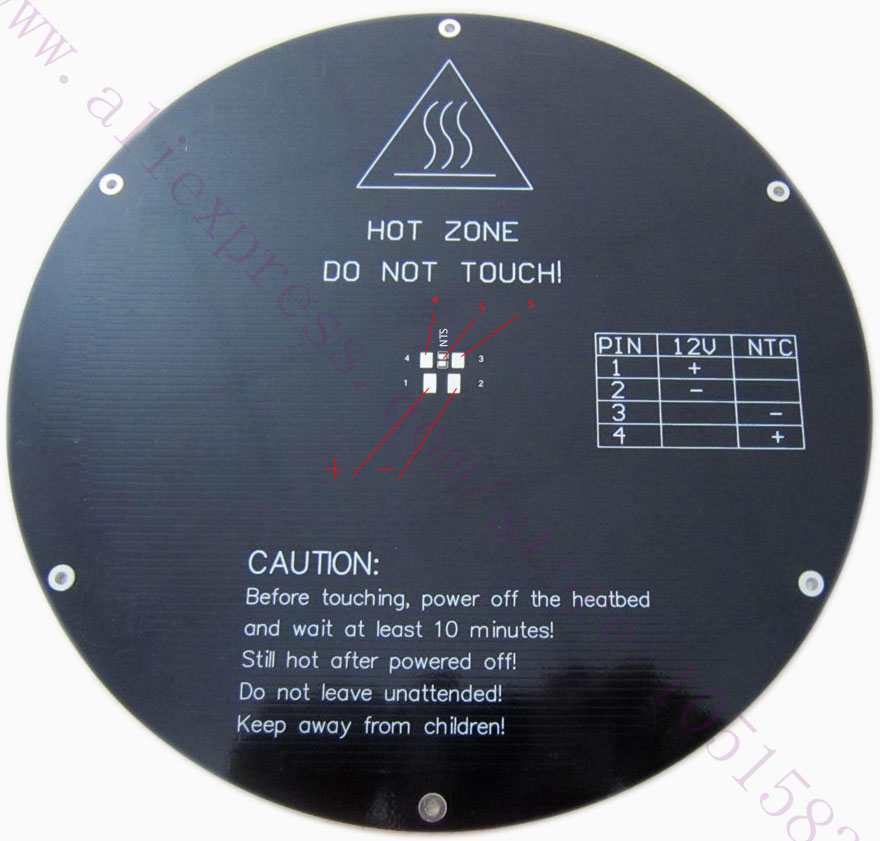

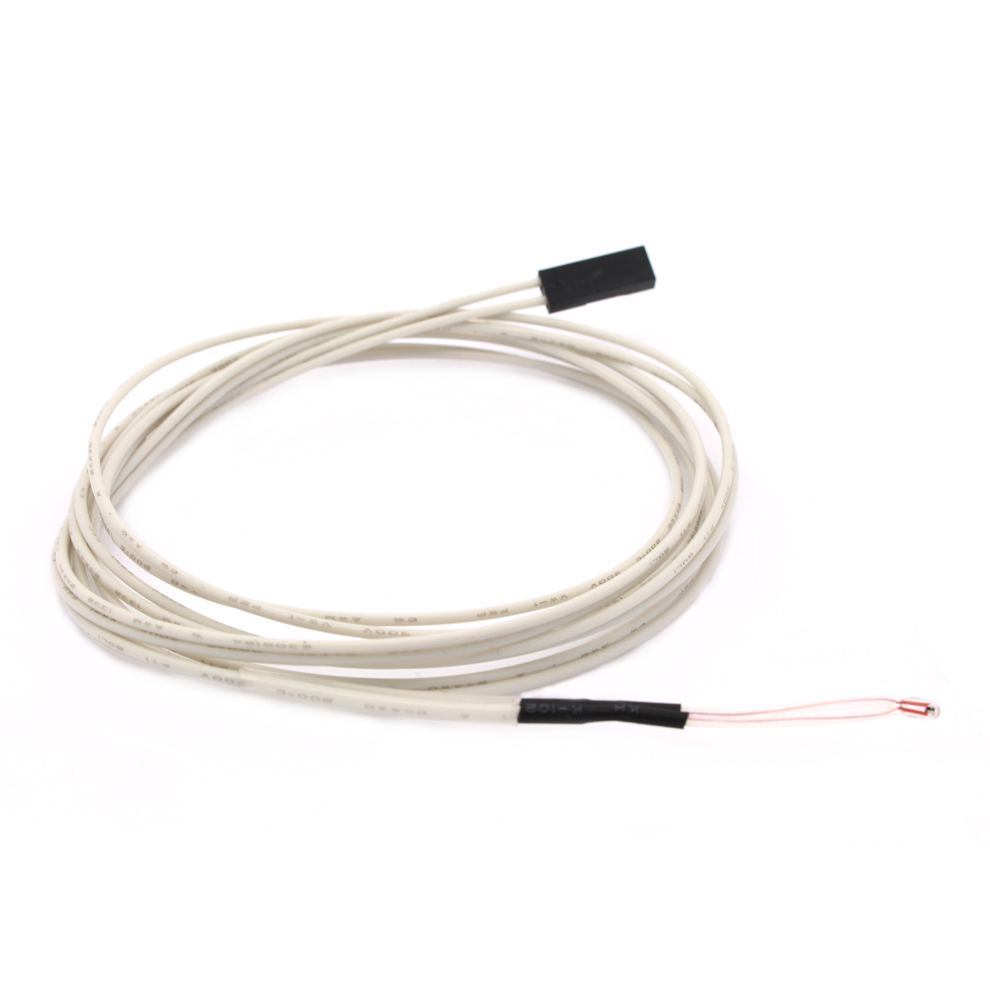

Помогите пожалуйста, заказ стол без припаянных проводов. Не могу разобраться что куда припаять. 1 и 2 вроде ясно, подводка питания с платы. Насколько я понял NTS это термистор, но не понятно куда именно припаять на 4 и 3 или на 5. И какой это термистор должен быть, у меня как на фотке 2, а его насколько я понял не припаивают а просто прилепляют термостойким скотчем. Тогда не понятно что делать с 4/3 и 5.

**Myp** » 05 мар 2017, 22:27

там 2 маленький площадки для припаивания SMD термистора, рядом 2 большие площадки это для припаивания 2 проводов от контроллера
ну и оставшиеся провода как ты правильно понял это провода питания.

раз у тебя термистор круглый стеклянный, то можно его приклеить каптоновым скотчем например
но лучше конечно купить термистор SMD и припаятть туда куда надо.

**strelok72** » 07 мар 2017, 11:40

Спасибо большое!
на какой картинке нужный мне термистор?

**Myp** » 07 мар 2017, 12:12

на нижней, квадратный. нужен на 100К
тока размер 0402 дофига мелкий, он размером с блоху, бери 1206 или 1210, его хотябы без лупы видно.

**strelok72** » 07 мар 2017, 18:58

Спасибо! помог

Добавлено спустя 49 минут 18 секунд:
посмотрите я правильный подобрал - https://ru.aliexpress.com/item/10pcs-Lo ... c7ade46ead

Добавлено спустя 12 минут 6 секунд:
посмотрите я правильный подобрал - https://ru.aliexpress.com/item/10pcs-Lo ... c7ade46ead

**Екатеринбуржец** » 07 мар 2017, 19:39

https://ru.aliexpress.com/item/20pcs-sm ... 26bd7779ad
А по вашим ссылкам не терморезисторы а постоянные

**Myp** » 07 мар 2017, 20:09

какой город?
в чипдипе например есть https://www.chipdip.ru/product/ncp21wf104j03ra

**strelok72** » 07 мар 2017, 20:21

спасибо

Добавлено спустя 11 минут 58 секунд:

Myp писал(а):какой город?
в чипдипе например есть https://www.chipdip.ru/product/ncp21wf104j03ra

Щелково

**Myp** » 07 мар 2017, 20:33

ну тем более в чипдипе закажи, там есть опция доставки заказа в пункт выдачи евросети, не намного дороже китая зато ждать месяц не надо.

**stetz.anton** » 14 мар 2017, 01:42

Господа, а у кого есть опыт использования алюминиевого стола "шабренного на чпу"? Есть ли какие то нюансы? д16АТ подойдет или нужен какой то особый сплав? Планируется стол 400*400, хочу снизу грелку на 220В подключить. Одну на 600Вт, или 4 на 200Вт с ручным отключением, если вдруг потребуется не большая область печати. Вопрос собственно в том, как ведет себя алюминий при нагреве до 100-120°С? Никаких у него "перекосов" не возникает? Какую толщину для таких размеров брать? 3мм или 5мм? Заранее спасибо!

**iozjik** » 19 мар 2017, 16:33

Использую на стол 300*200 5 мм лист Д16Т. Никуда не изгибается и не перекашивается. Думаю, и 3мм хватило бы, но у меня был лист 5 прямо в размер.
Грелку лучше одну, или вешать по термистору на каждую и собирать свой блок управления температурой. Вряд ли 4 грелки будут одинаково греть.

**Myp** » 24 мар 2017, 21:25

stetz.anton писал(а):Одну на 600Вт, или 4 на 200Вт с ручным отключением, если вдруг потребуется не большая область печати.

мне кажется бессмысленно пытаться греть алюминевый стол только с одной стороны при помощи одной из грелок, алюминий слишком теплопроводный, весь стол будет греться равномерно.
разве что стол будет из четырёх отдельных частей с теплоизоляцией между ними, чтоб тепло не "утекало" на другие половинки стола.

Добавлено спустя 7 минут 4 секунды:

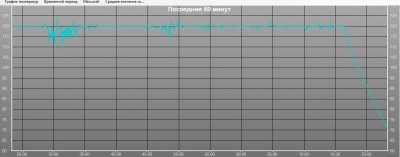

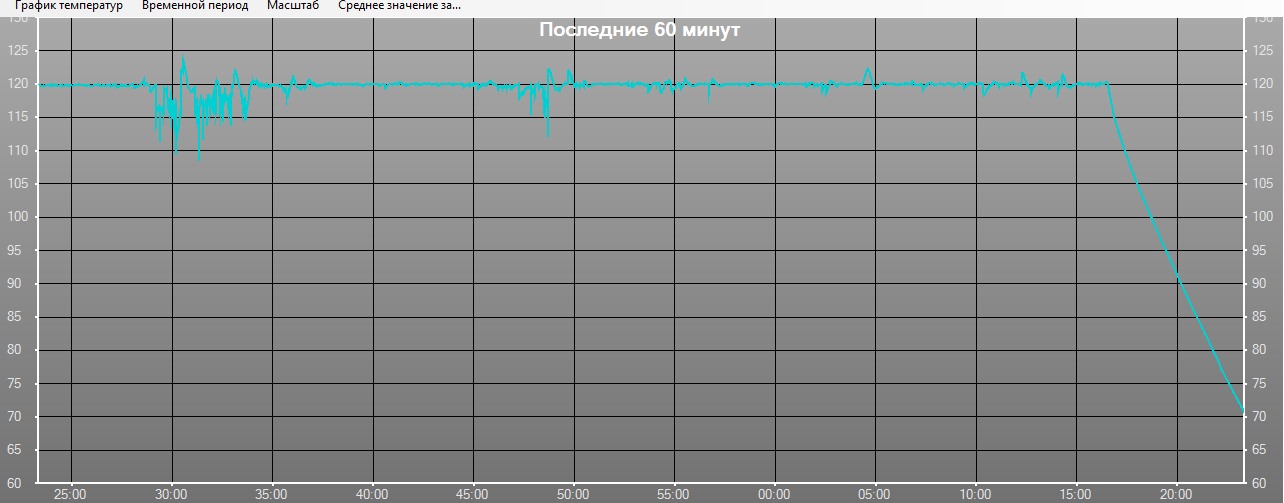

есть идеи, что за фигня с столом?
резкие провалы температуры во время работы
я бы предположил плохой контакт, но если стол выключить вообще, температура плавно опускается, без скачков.

**setar** » 24 мар 2017, 22:56

внутренние перетирание провода стола
проверь весь маршрут до кровати, в месте критичном должно греться сильнее, потом обычно перегорает (не оставляй без присмотра!)

**Myp** » 25 мар 2017, 23:50

ты чертовски прав
дело оказалось в винтовых клеммах на рампсе, после протяжки клемм линия ровнёхонькая

**p.Omelchenko** » 15 апр 2017, 00:35

Господа, а я тут задался вопросом (после свежего видео от Томаса), а что там за волшебный столик у него на обновленной прюше с PEI покрытием? На али ничего путного не нашел, но вот в остальных частях интернета нашел и на ибее и в магазмине lulzbot'ов эту самоклейку чудную. У прюши на сайте написано что все "NO MORE GLASS! NO MORE ABS JUICE!NO MORE BINDER CLIPS!". Аж захотелось себе такое чудо, а то каптон (у меня полоски по 2 см) конечно шикарен, но все же хочется чего-то более ядреного и долгоиграющего.

Собственно вопрос - кто что знает про PEI и стоит ли оно того чтобы смотреть в эту сторону?
