Руся писал(а):поставил китайский блок питания, практически ничего не изменилось, выкрутил регулятор блока на максимум, получилось 13.7 вольта теперь стол нагревается гораздо быстрее до 100 градусов за 8 минут,

а когда блок питания выкручивается на максимум (мой на 27А) электронику нужно переделывать или не надо? стоит рампс и мега 12v, стол MK3 со стеклом 4мм через твердотельное реле до 70 градусов греется 8-9 минут.

а сколько сечение проводов у вас?

Если питание дуйны идёт с рампс (есть запаенный диод под драйвером оси X), то Выше 12В лучше не поднимать, там и так стабилизатор на дуйне неплохо реется. Поэтому если хотим больше, то дуйну запитываем отдельно или от USB или от другого источника 7.5В-12В. Диод под драйвером X выпаять.

оригинал уже не найти (очень давно было) а вот что говорит поиск:
http://www.thingiverse.com/thing:87250
http://www.thingiverse.com/thing:617468
http://www.thingiverse.com/search/page: ... raphic&sa=
кстати никто не подскажет зачем там кнопка? у меня при нажатии все виснет...

Добавлено спустя 6 минут 33 секунды:

alfamosk писал(а):а когда блок питания выкручивается на максимум (мой на 27А) электронику нужно переделывать или не надо? стоит рампс и мега 12v, стол MK3 со стеклом 4мм через твердотельное реле до 70 градусов греется 8-9 минут.

а сколько сечение проводов у вас?

я ничего не переделывал, в блоке питания выходные конденсаторы на 16 вольт, так что терпит, шаговикам даже лучше, ардуинке как то пофиг она через преобразователь 5 вольт питается, провода взял от компьютера (монитора) питающие распотрошил, на питание стола пустил по два на плюс и 2 на минус, на ардуинку по одному, сечение не знаю наверно 1,5

кнопка это - резет, после ее нажатия надо кликнуть резет на плате - удобно потому что ардуина обычно спрятана и быстро нажать сразу резет на ней не всегда удобно
спасибо за ссылки

интересно нафига она вообще нужна? неужели такая необходимость? вот если бы была пауза или замена филамента то гораздо полезнее....

чтоб при аварийной остановке (мало ли что) не ресетить контроллер по питанию.
Напомню что в 90% конструктива стоит "тупой" Б/П на котором даже выключателя нет.

Не более-менее серьёзных станках такая кнопка присутствует. И обычно выглядит так

emergency stop, т.е. экстренная остановка

не для экстренной остановки, а чтобы ресетить контроллер уже после того как он завис, не выдёргивая из розетки питание принтера.

у меня он как раз виснет если нажать видать неправильно в прошивке прописал.
Кстати а как называется экран с 5 кнопками а то хотел рамочку распечатать а не могу найти СТЛку. А все кажись нашел, осталось платку под кнопки сделать...

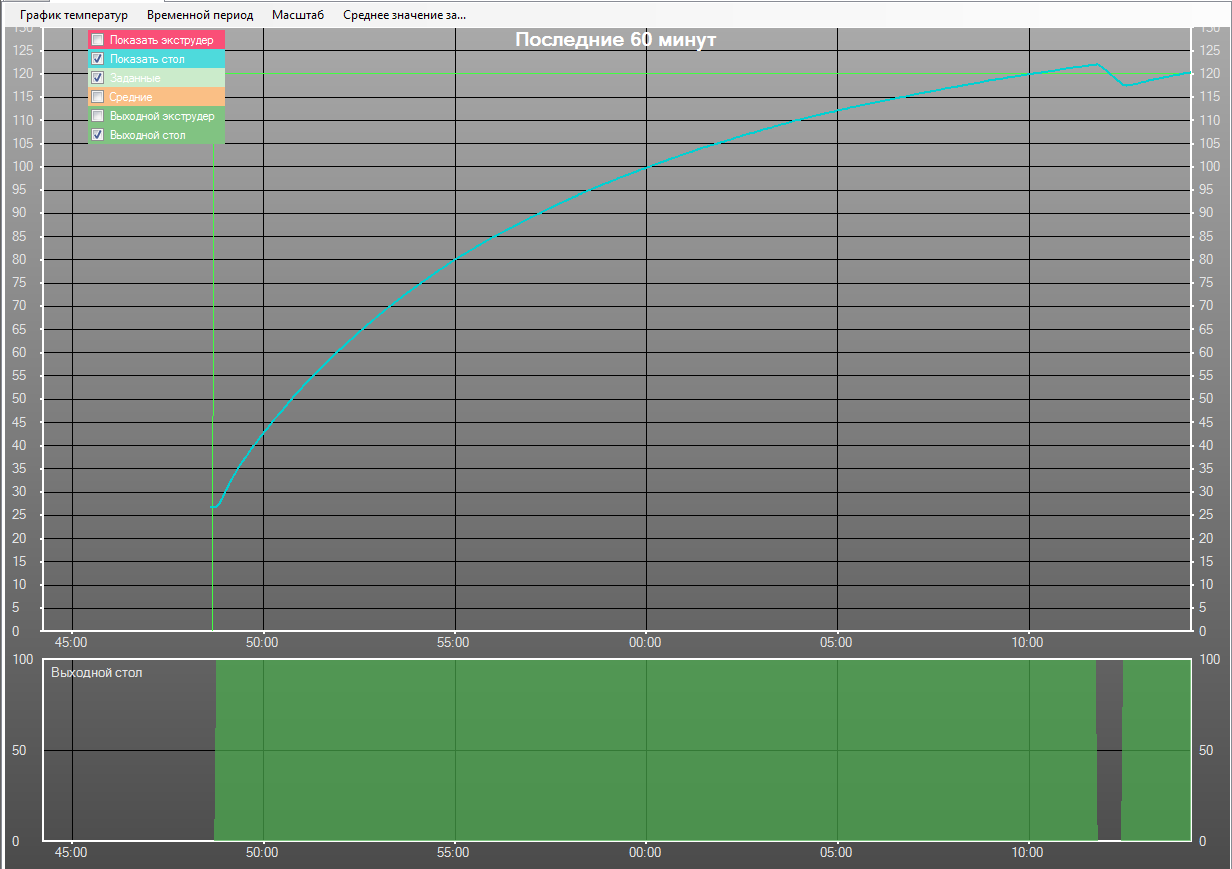

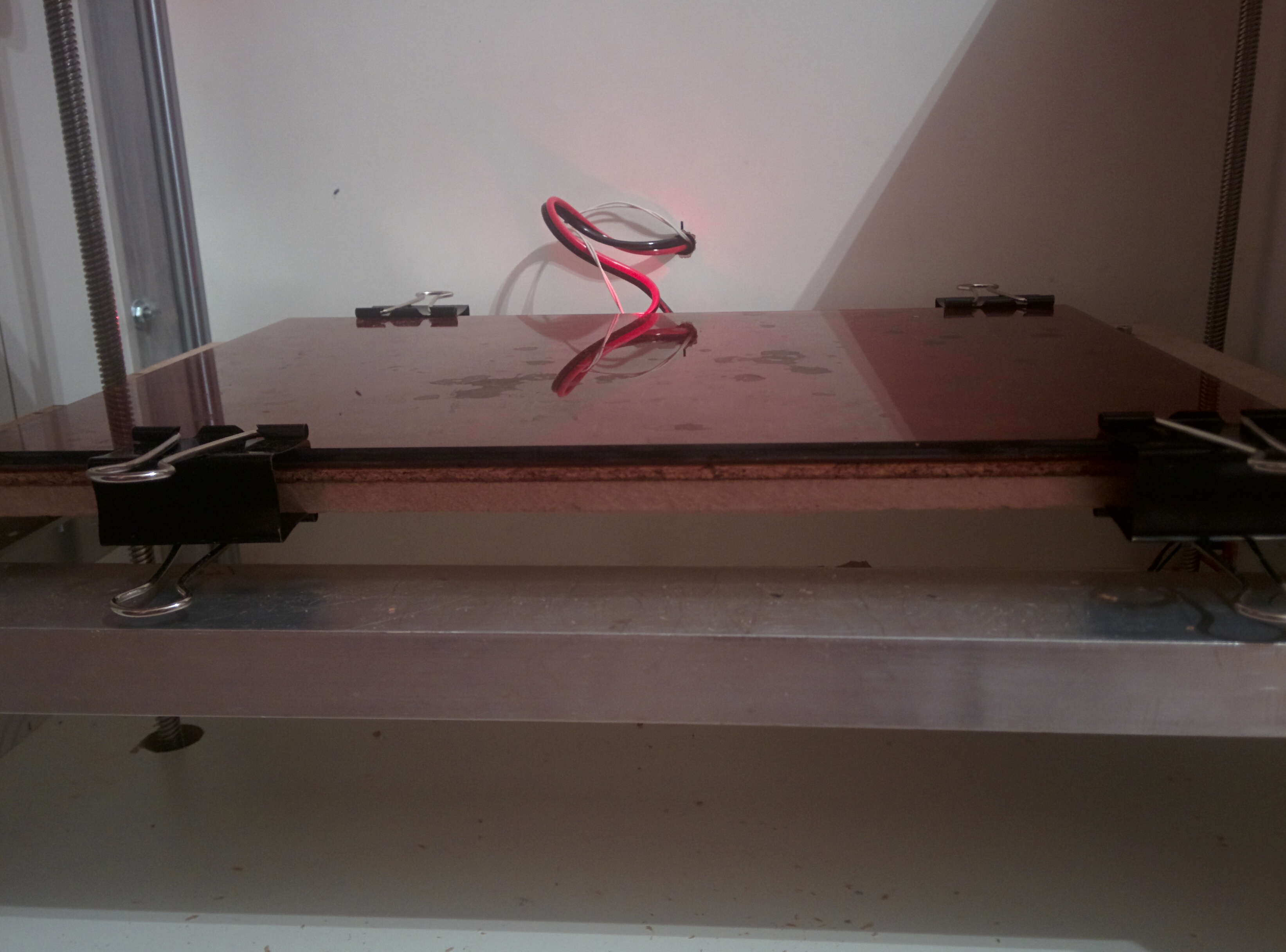

Подскажите, нормально ли это, что стол MK2A от 15 вольт с 28 до 120 градусов греется 22 минуты? Это долго или нет? Был бутерброд - мдф 8мм, нагреватель, стекло 4мм. Добавил под нагреватель пробковое покрытие, на глаз миллиметра 3, время нагрева не изменилось

VitDagger писал(а):Подскажите, нормально ли это, что стол MK2A от 15 вольт с 28 до 120 градусов греется 22 минуты? Это долго или нет? Был бутерброд - мдф 8мм, нагреватель, стекло 4мм. Добавил под нагреватель пробковое покрытие, на глаз миллиметра 3, время нагрева не изменилось

Пробка плотно к нагревателю прилегает? Если до 100 минут за 10 греет- то нормально, но это про 12 вольт. От 15 должно бы минут за 5-7 до сотни догонять.

До сотни где то 11 минут. Нагреватель вроде как плотно лежит на пробке. Управление через автомобильное реле на 30А.

Может у вас стол на 24V? Или на реле сопротивление большое.
Напряжение на БП при включенном нагреве смотрели? Не проседает?
Где пробку под столик брали, не подскажете?

Стол должен быть на 12 вольт, брал тут https://ru.aliexpress.com/item/Bigger-t ... 0.0.9ZOOyD хотя уже сам не уверен)
Напряжение сейчас проверю. Насчёт реле даже не знаю, надо тоже проверить бы. Реле стояло на стеклоподъемниках в рено.
Пробку в магазине где продают стройматериалы, напольные покрытия. По 50 рублей за кусок 600х300мм)

Добавлено спустя 3 минуты 27 секунд:
Проверил, при нагреве на столе 14.1 вольта, без нагрузки 14.9

вариантов не много, или перепаивать или ставить 24 вольтовый блок.
