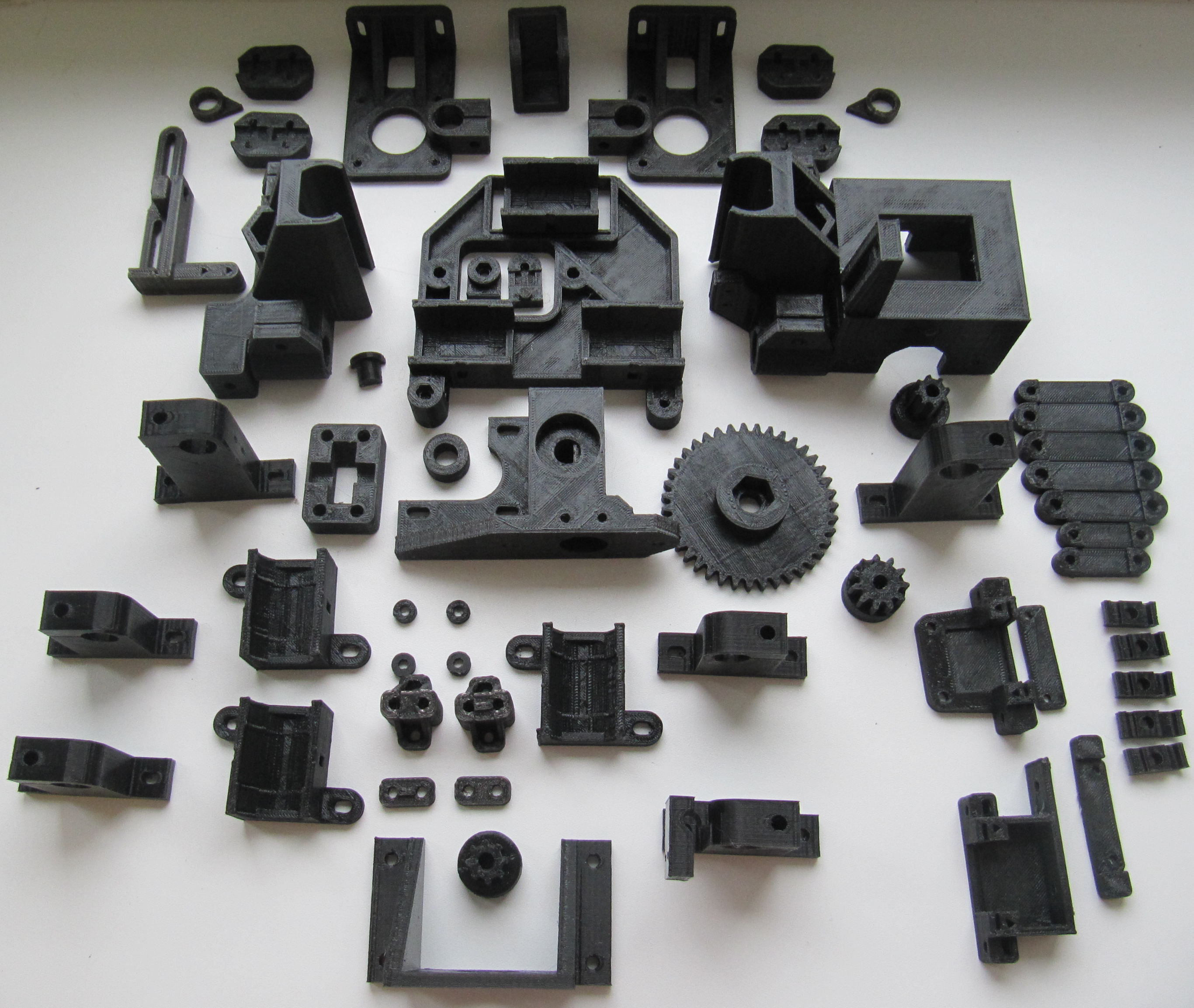

Вышло просто шикарно!
Добавлено спустя 3 часа 3 минуты 56 секунд:Начал рисовать шасси принтера.
Версию автора воплощать не буду. От того, что вертикальная деталь, на которой крепятся приводы, спроектировано сложной формой. А именно, выпилен портал для оси Z. В итоге деталь должна иметь "П" образный вид.
Так как делаю шасси из ЛДСП буду заказывать на производстве мебельной фирмы. Они довольно таки дорого берут за нестандартные криволинейные многовыпуклые детали.
Соответственно я перерисовал шасси с учетом технологии изготовления деталей.
Получилось следующее:

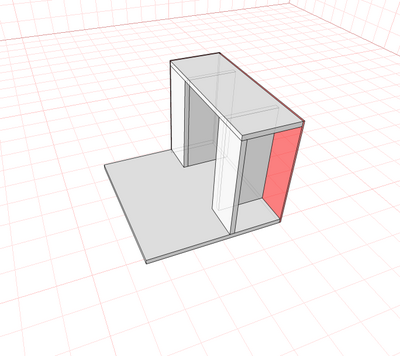

Общий план принтера 500х450х370мм
Красный материал - акрилл толщиной 5мм,
Белый материал - ЛДСП,
Принтер без откидывающей акриловой крышки.

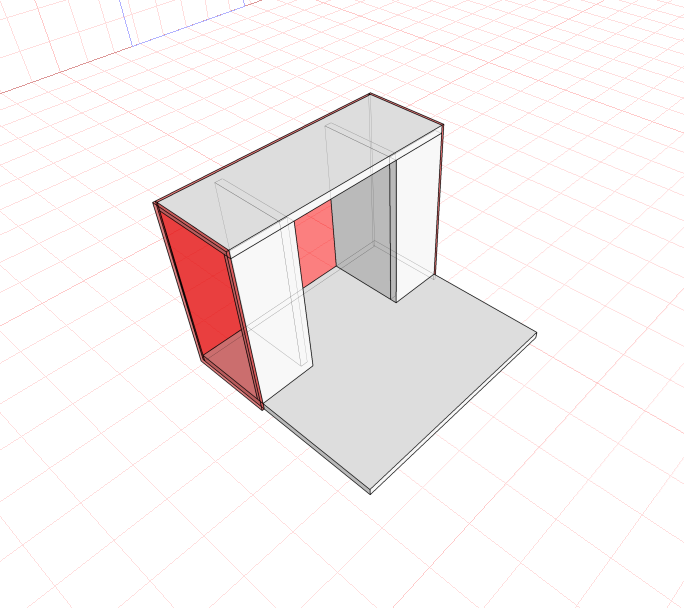

Виден портал рабочей зоны печати.

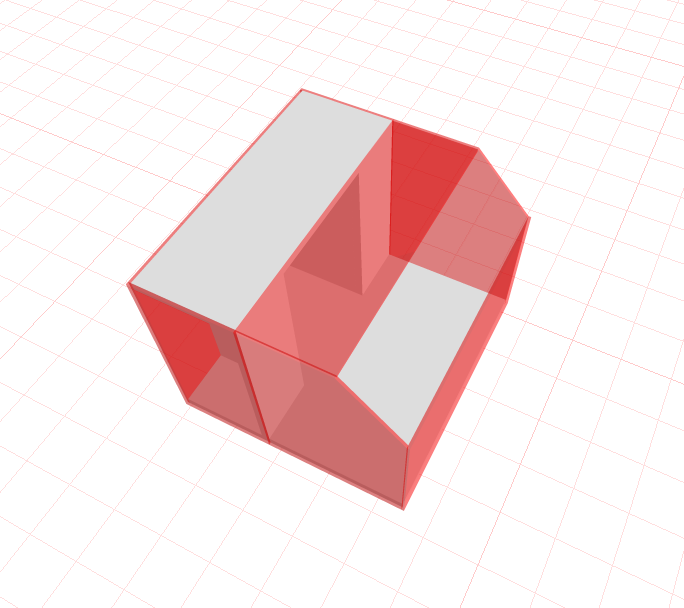

Боковые и задняя стенка сделанные из акрила.

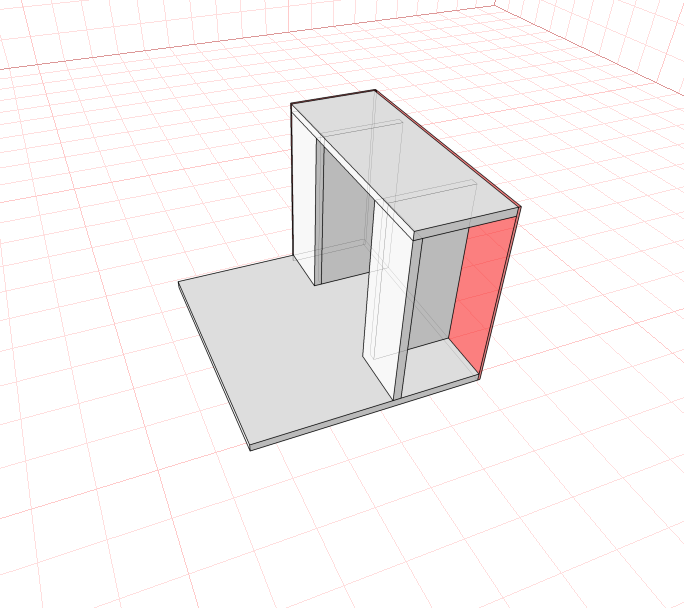

Боковая ниша для электроники и блока питания.
Как видно, принтер будет очень большим, и закрытым.
Что позволит более точно держать температуру.
Осталось только подумать:
1. на каких шарнирах сделать откидывающуюся крышку бокс;
2. подача прутка (думаю нужна некая щель вдоль крышки);
3. вентиляция электроники;
4. подача холодного воздуха для быстрого охлаждения;
