roboforum.ru

Интересная статья по обработке. Извините если повтор (поправите меня)
http://3dtoday.ru/wiki/processing_models/
(ТиЦ ресурса=50)

Вчера купил банку дихлорметана

Кучка наблюдений:
1. Практически не пахнет, даже в нагретом состоянии, удивился
2. По густоте напоминает кисель, может быть там куча присадок, как раз для того чтобы не вонял, а может он просто такой и есть
3. Пла он таки растворяет
4. Паровая баня в течении часа на практисески не оказала влияния на модель, она вся равномерно стала мягче, но не сгладилась
5. Протирать, тряпочкой или кисточкой тоже положительного результата не дало, пластик не становится глянцевым, а наоборот матируется причем как-то очень неравномерно, надо будет еще поэкспериметировать
6. Развел с водой примерно 1:2 поплескал там секунд 15 поставил на просушку, сегодня утром посмотрел и удивился, пластик стал больше похож на пенопласт, поверхность запузырилась, растворителем он пропитался насквозь, вобщем сгладить тоже не получилось, попробую еще раз при другой концентрации

Может быть у кого-то есть рабочий рецепт обработки ПЛА дихлорметаном, все что есть в этой теме пока хороших результатов не дали

ЗЫ. пластик китайский ноунейм который шел в комплекте с принтером.

Постпечатная обработка позволяет улучшить прозрачность путем нанесения дополнительного покрытия.

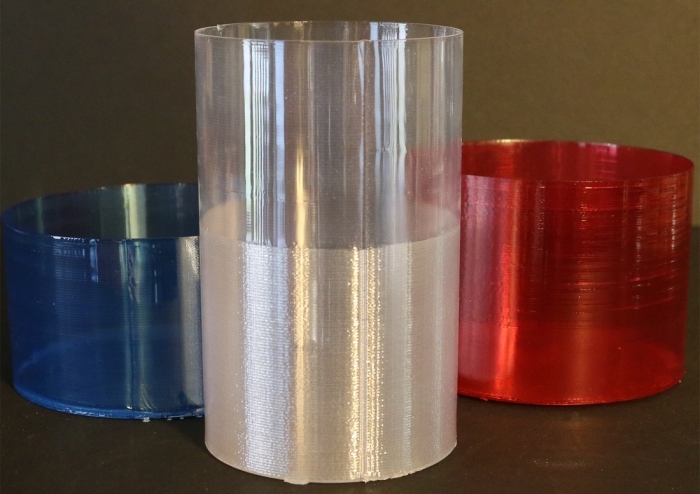

На фото стакан напечатанный прозрачным t-glase (полиэстер) от Taulman, далее покрыт XTC-3D (дает надежное твердое покрытие) Половина покрыта одним слоем и половина (верхняя?) двумя. С АБС и ПЛА такого хорошего результата не получается, так как материал похоже вступает в реакцию.


Добавлено спустя 3 минуты 30 секунд:

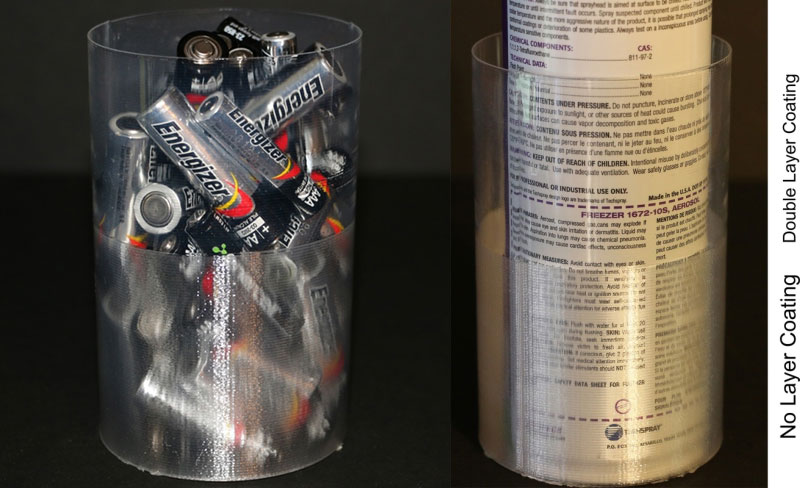

еще фото

тока не один слой и два, а ноль слоёв и два =)
на картинке же написано

а АБС не покрывают потому что эпоксидка к АБС фигово липнет)

а АБС не покрывают потому что эпоксидка к АБС фигово липнет)

Есть составы повышающие адгезию, очень часто их используют при покраске стекла, стоят дорого, но дозировки в пределах 3%

По сути тут не так важно эпоксидка это или нет, главное что-бы держалось и было гибким.

Myp писал(а):тока не один слой и два, а ноль слоёв и два =)
на картинке же написано

Да, точно! Слона я и не заметил , а текст на английском, который я читал, был совершенно невнятен.

Myp писал(а):а АБС не покрывают потому что эпоксидка к АБС фигово липнет)

В оригинале было написано, что пробовали, но результат "облачный" (cloudy), т.е. я так понимаю получилось, но кусочно, а не сплошняком. На адгезию там не жаловались.

Обрабатывать парами ацетона нужно с незначительным подогреванием и интенсивным перемешиванием, получается хорошо и процесс протекает стабильно. Смотрите фото.

Ешё один пример химической обработки парами ацетона деталей, напечатанных ABS пластиком.

Красота. Можно подробнее про ваш опыт?
Что можно перемешивать в банке с парами ацетона?

Dimon372 писал(а):
Что можно перемешивать в банке с парами ацетона?

Пары ацетона. Можно опустить туда кулер)

Diffid писал(а):

Dimon372 писал(а):Пары ацетона. Можно опустить туда кулер)

Если не ошибаюсь, они из АБС пластика. Думаю, к окончанию обработки кулер будет уже на стенках сравнительно равномерным слоем

Harh писал(а):

Diffid писал(а):

Dimon372 писал(а):Пары ацетона. Можно опустить туда кулер)

Если не ошибаюсь, они из АБС пластика. Думаю, к окончанию обработки кулер будет уже на стенках сравнительно равномерным слоем

не подумал, каюсь металлический нужно, или еще из чего)

Роман17 писал(а):Обрабатывать парами ацетона нужно с незначительным подогреванием и интенсивным перемешиванием, получается хорошо и процесс протекает стабильно. Смотрите фото.

Ничего перемешивать и уж тем более подогревать не надо. Ацетон и так хорошо испаряется. Ниже результат.

я как-то для интересу 3 часа держал деталь подвешенную на нитке под крышкой в банке с ацетоном налитым на дне и это всё стояло на горячей батарее.
не получил вообще никакого эффекта сглажвиания поверхности, деталь стала мягкая как пластилин, когда достал она мялась руками но весь рельеф слоёв остался на месте)))
а когда она высохла, деталь сморщилась, плоский верх вогнулся внутрь.

фиг знает как добиваются того чтобы поверхность текла.

я тоже пробовал, и вот выяснил, что не всякий ABS получается так обработать
есть такой, что тает в парах ацетона просто на глазах, и после высыхания не теряет внешний вид
а есть который плохо растворяется и потом белесый корявый
