**setar** » 25 июн 2012, 22:45

проходил я это
платформу (стандартную буржуйскую красную) я дорабатывал в два раза укоротив все витки (сделал средние отводы).
ток вырос до 15А (при 12В) питаю я это дело от отдельной шины компьютерного БП (500Вт) той что для видеокарт предназначена (коричневый/черный 16А/12В). Чтобы это нормально работало пришлось организовать отдельное автомобильное реле (с дальнего света), причем сначала поставил через разъём релешный, он расплавился - затем просто припаял напрямую. От БП и далее чтобы не было нагрева пустил толстые аккустические медные провода (вроде 2квадрата меди, а может и 2.5). сами провода от БП заметно гореются, разъём сменил цвет, но пока держится.

P.S. видел как зарубежные коллеги крепили к аллюминиевому столу нихром посредством холодной сварки (автохимия типа эпоксидки)

**karabas2011** » 24 ноя 2012, 01:51

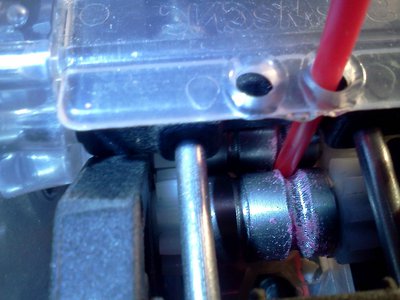

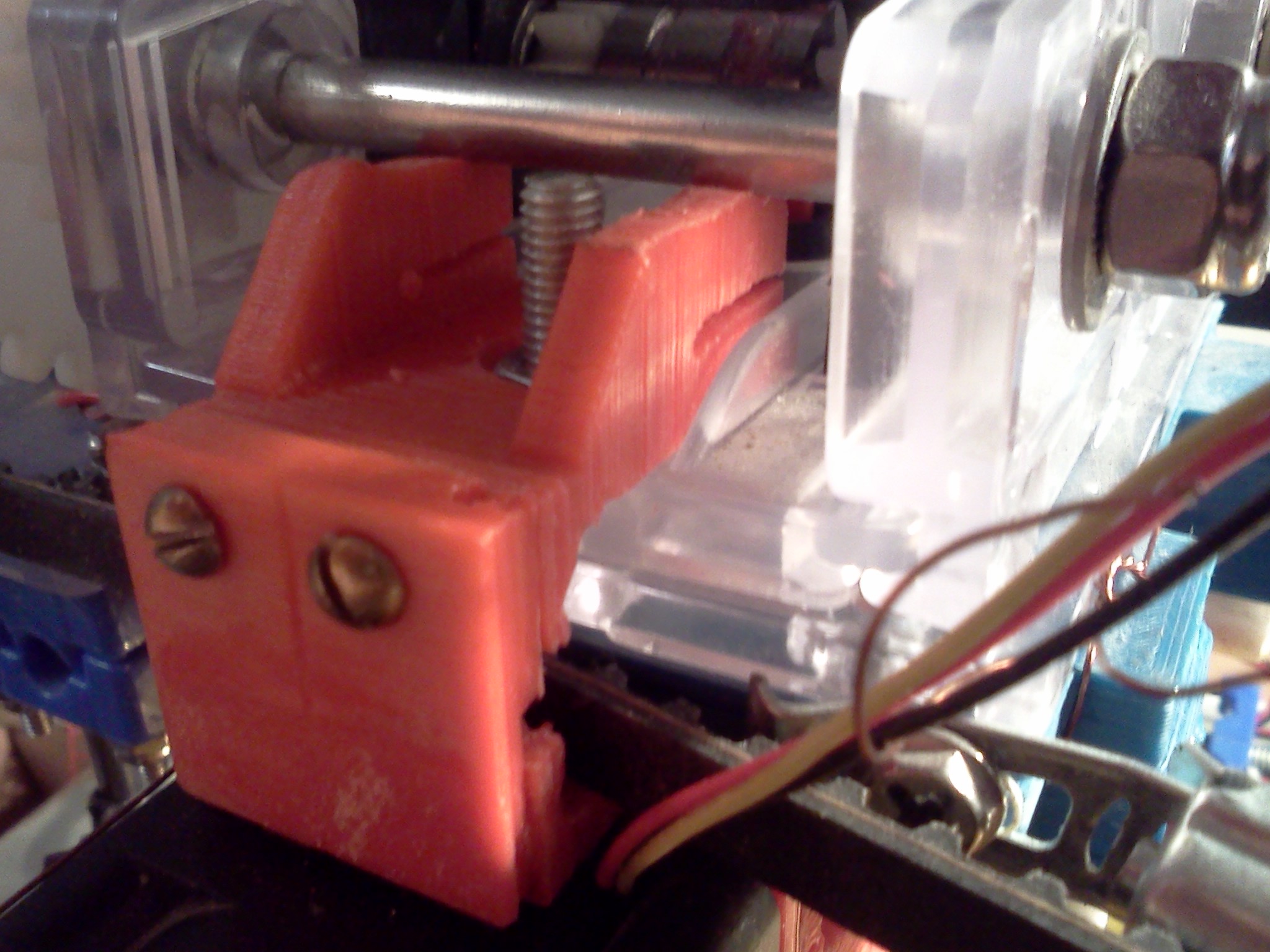

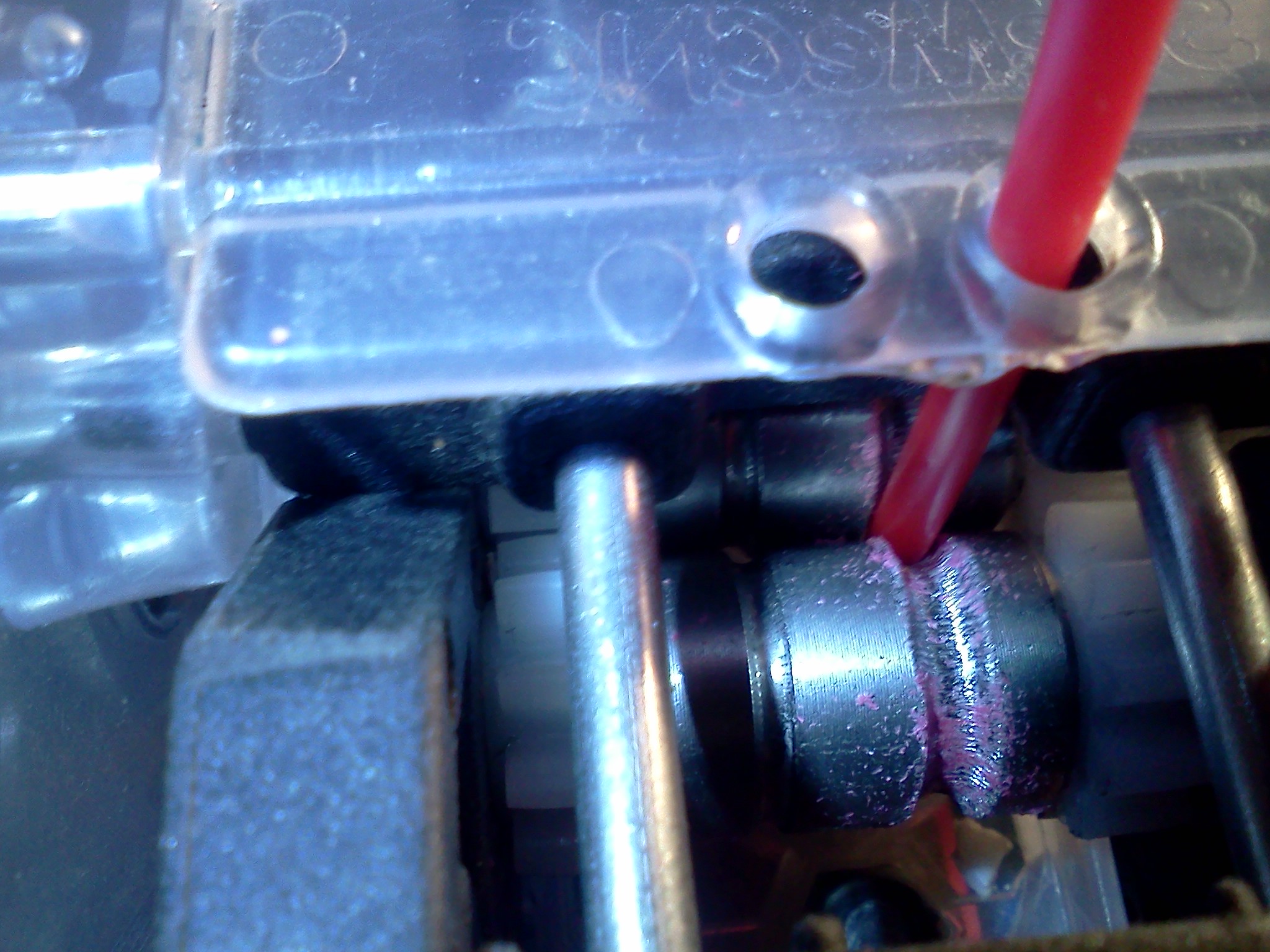

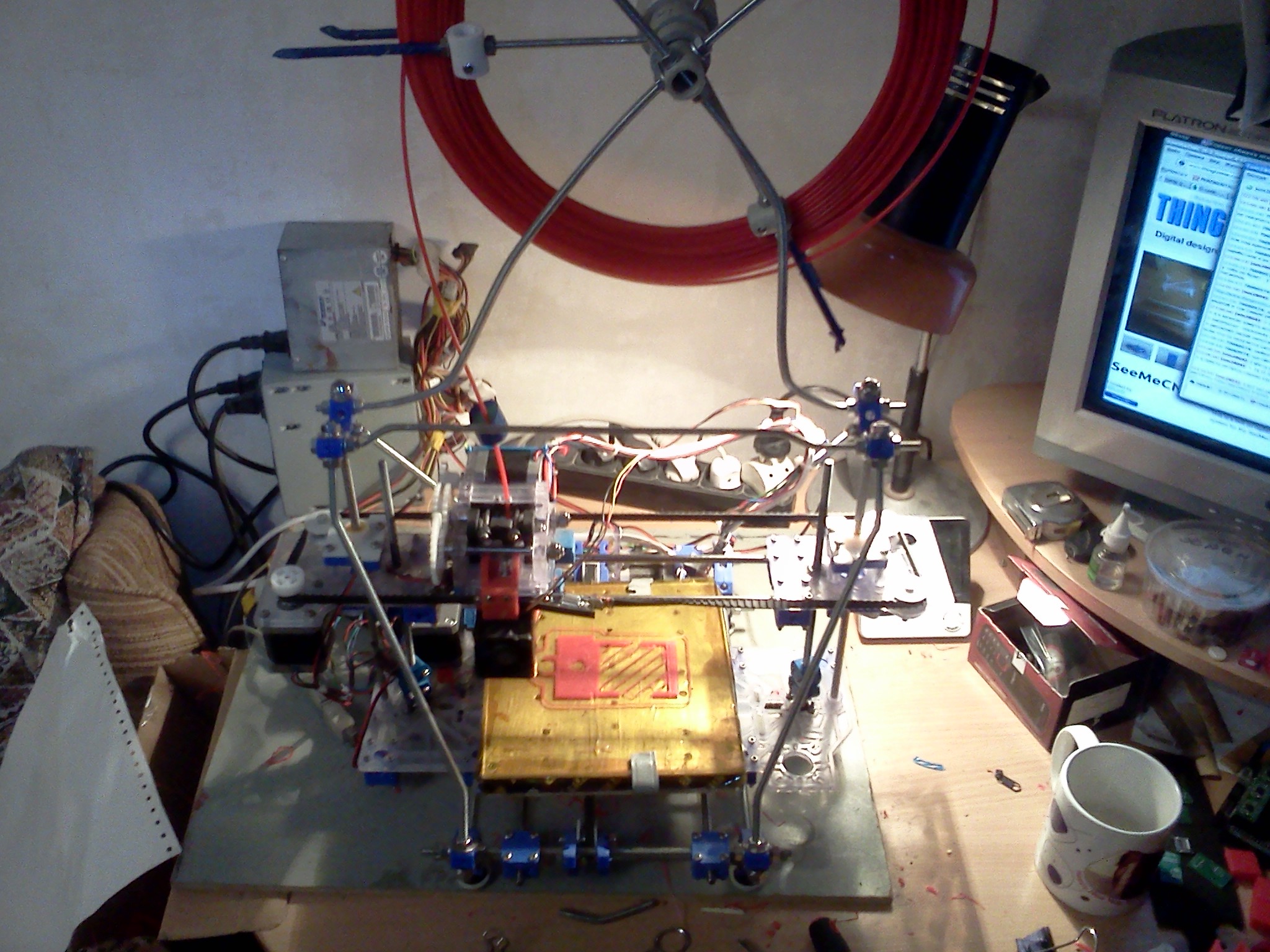

Последние фото модификаций принтера по просьбам трудящихся.

**om2804** » 25 ноя 2012, 00:33

мои наработки

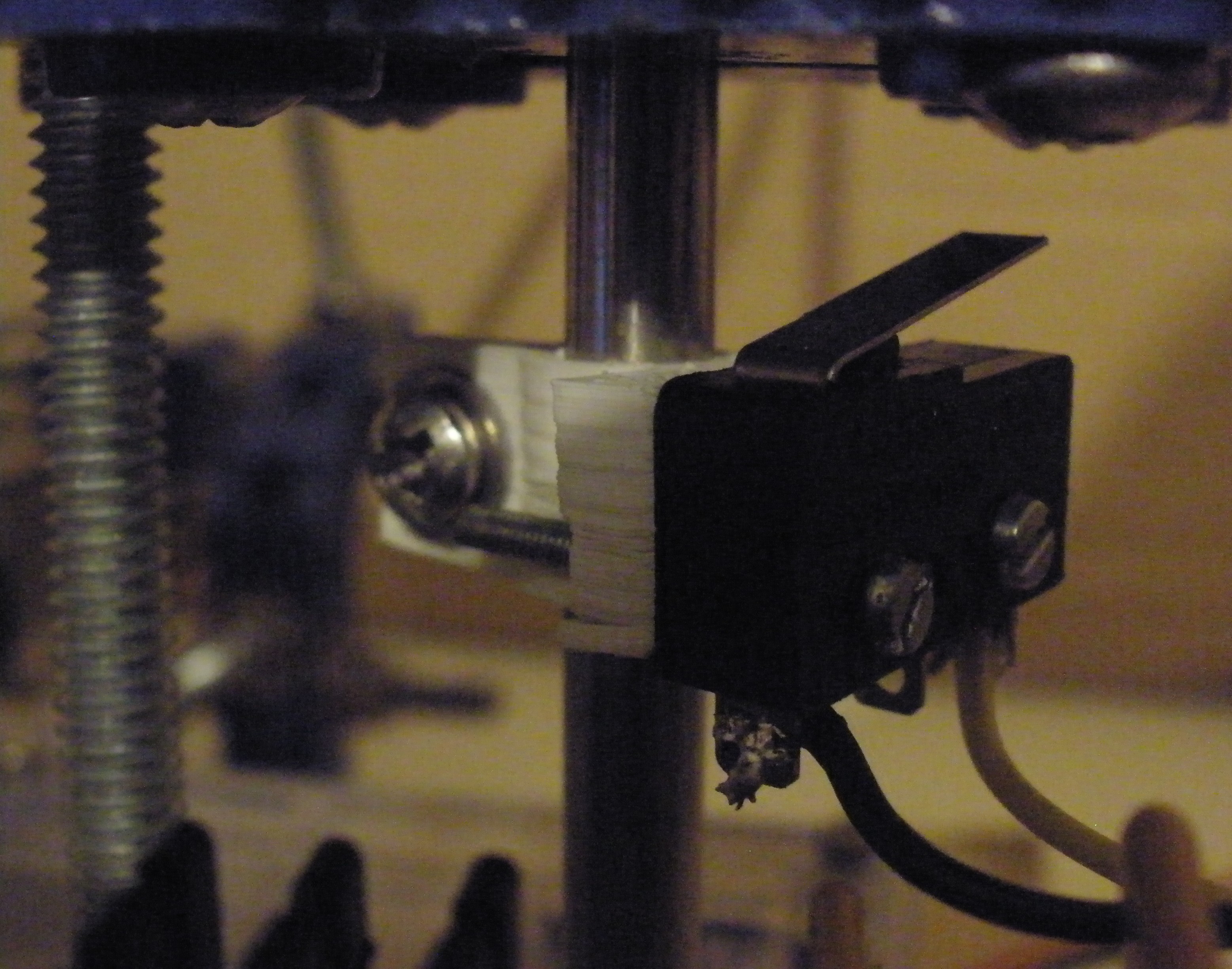

: крепление для микрика Z

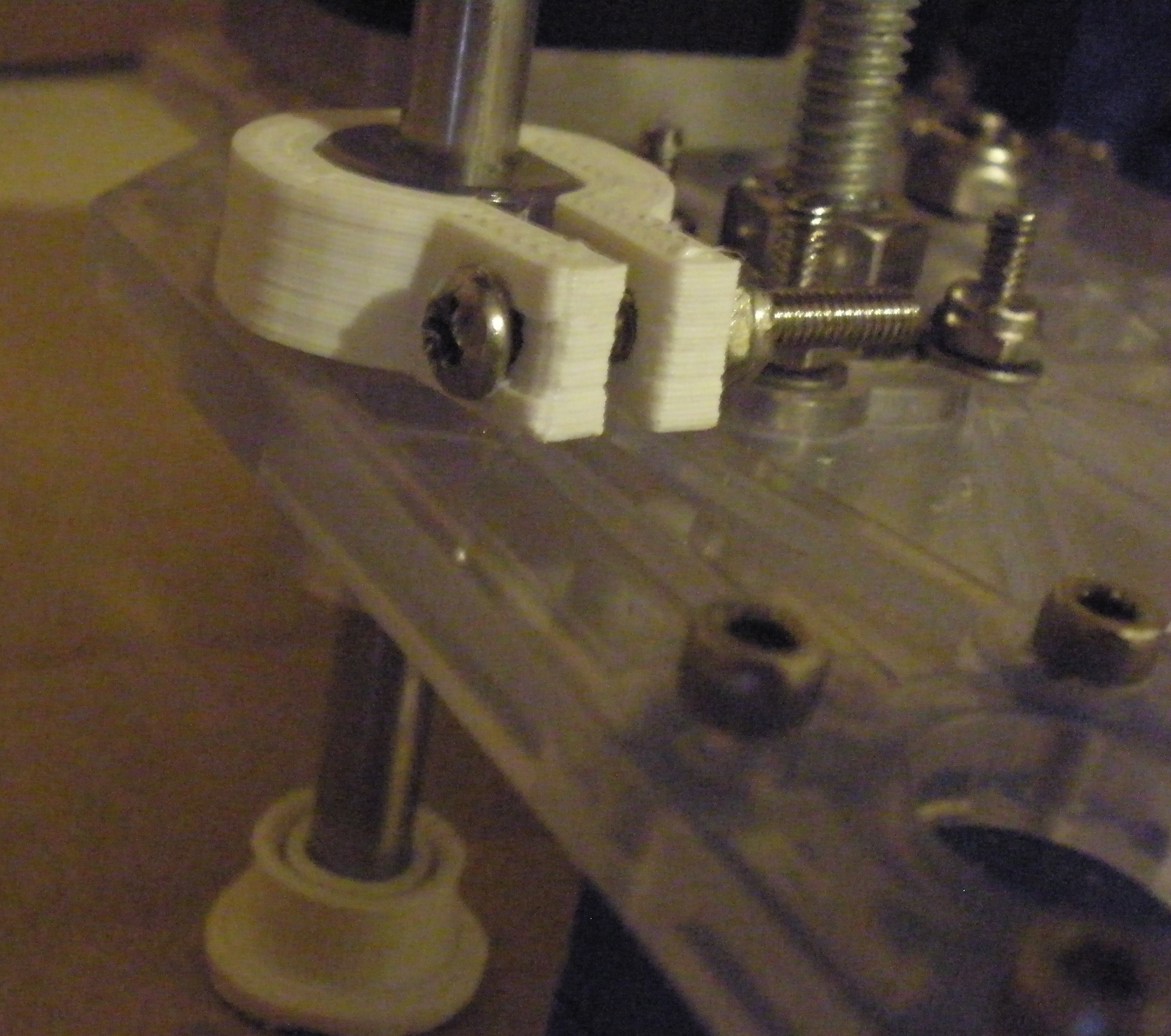

: зажим для направляющей Z (в акриле сделан пропил) + ножка (чтобы не царапать поверхность)

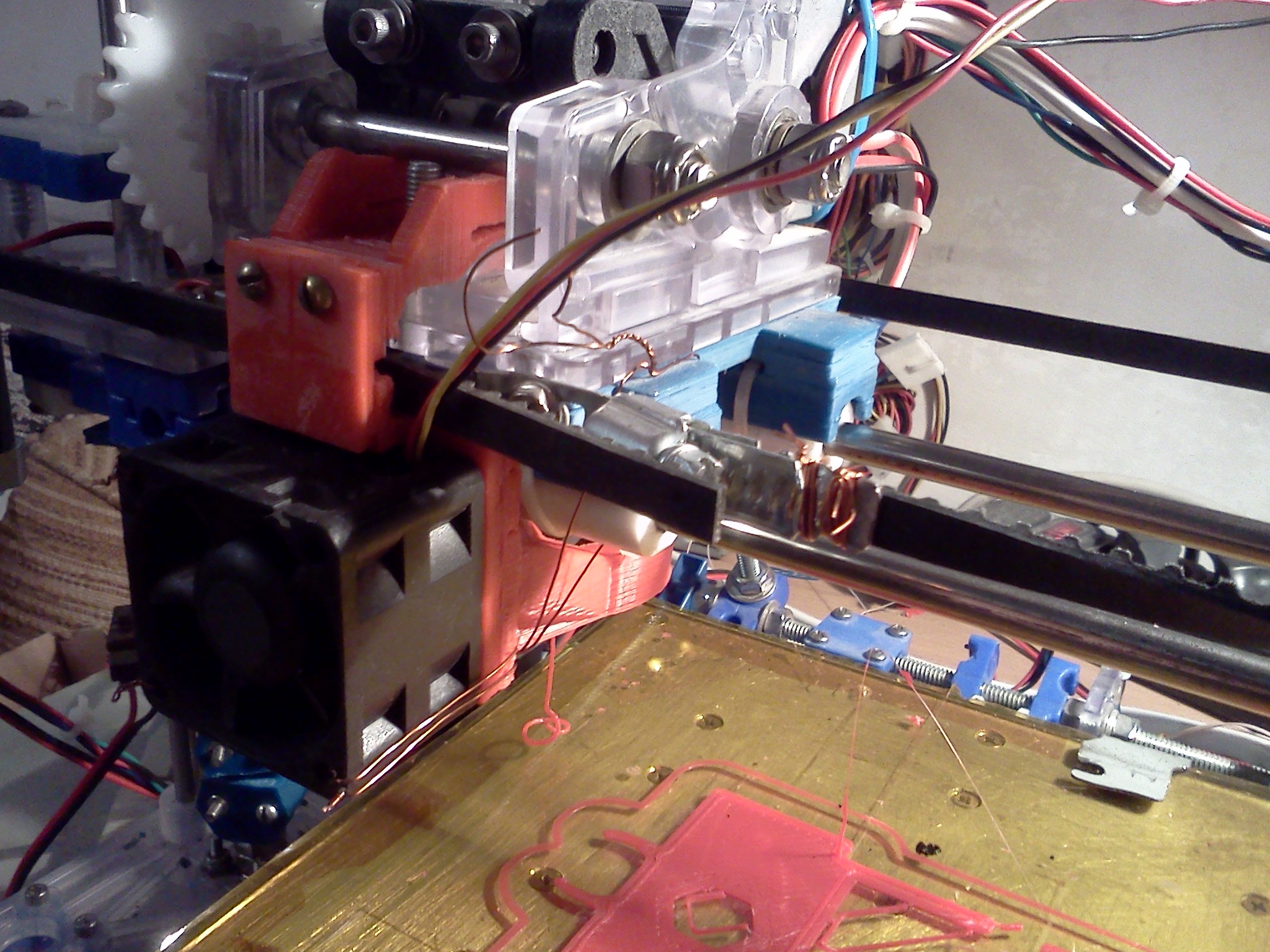

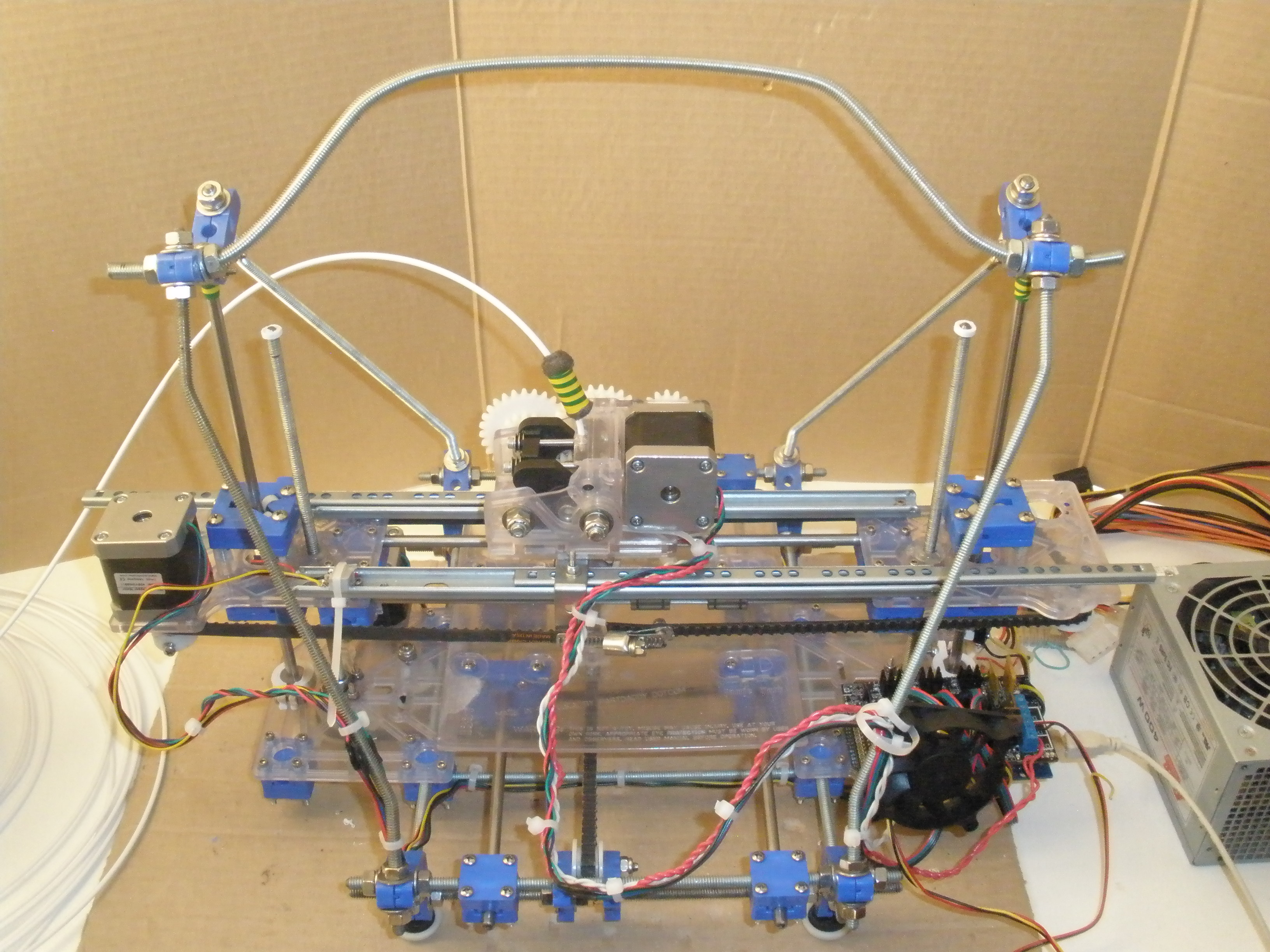

: принтер целиком

Ось X держится на мебельных направляющих. На относительно больших скоростях (30-40мм\с) начинает колбасить, т.к. люфт вверх-вниз большой

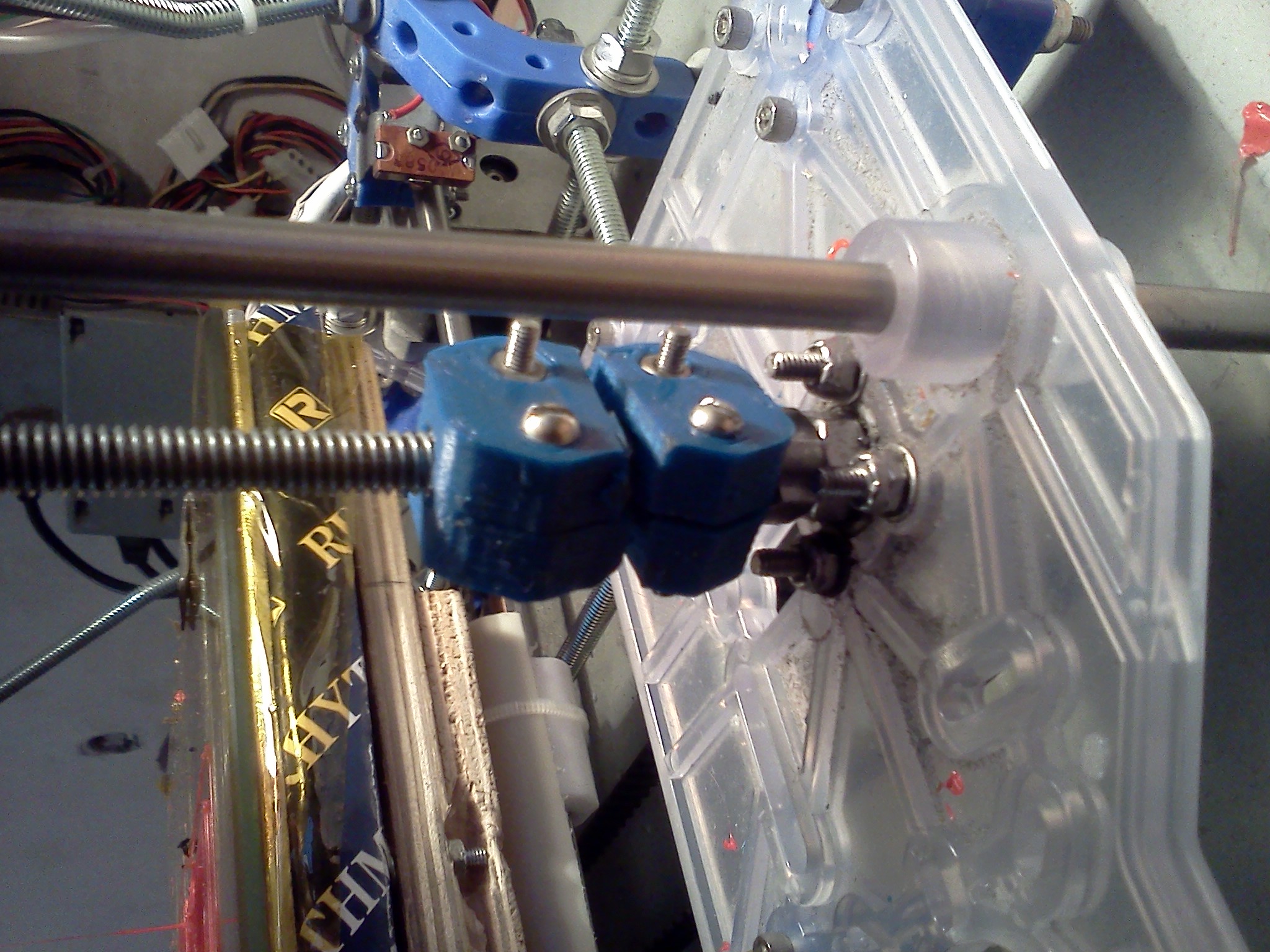

Сделал хомут на скорую руку для распиленной оси Z как у карабаса выше.
На один хомут нужно 2 винта M3x14 и 2 гайки M3

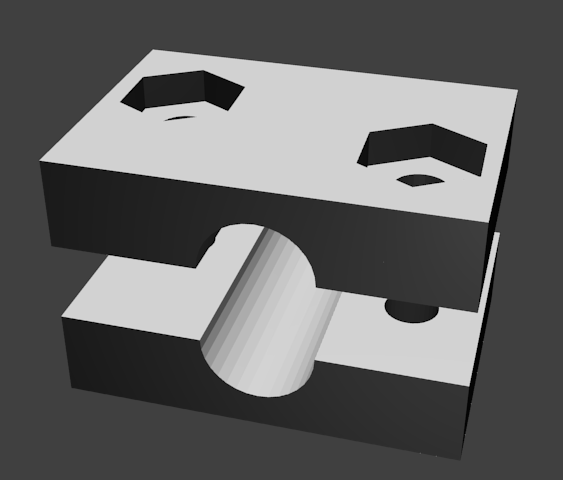

: хомут для распиленной шпильки Z

**om2804** » 08 дек 2012, 20:14

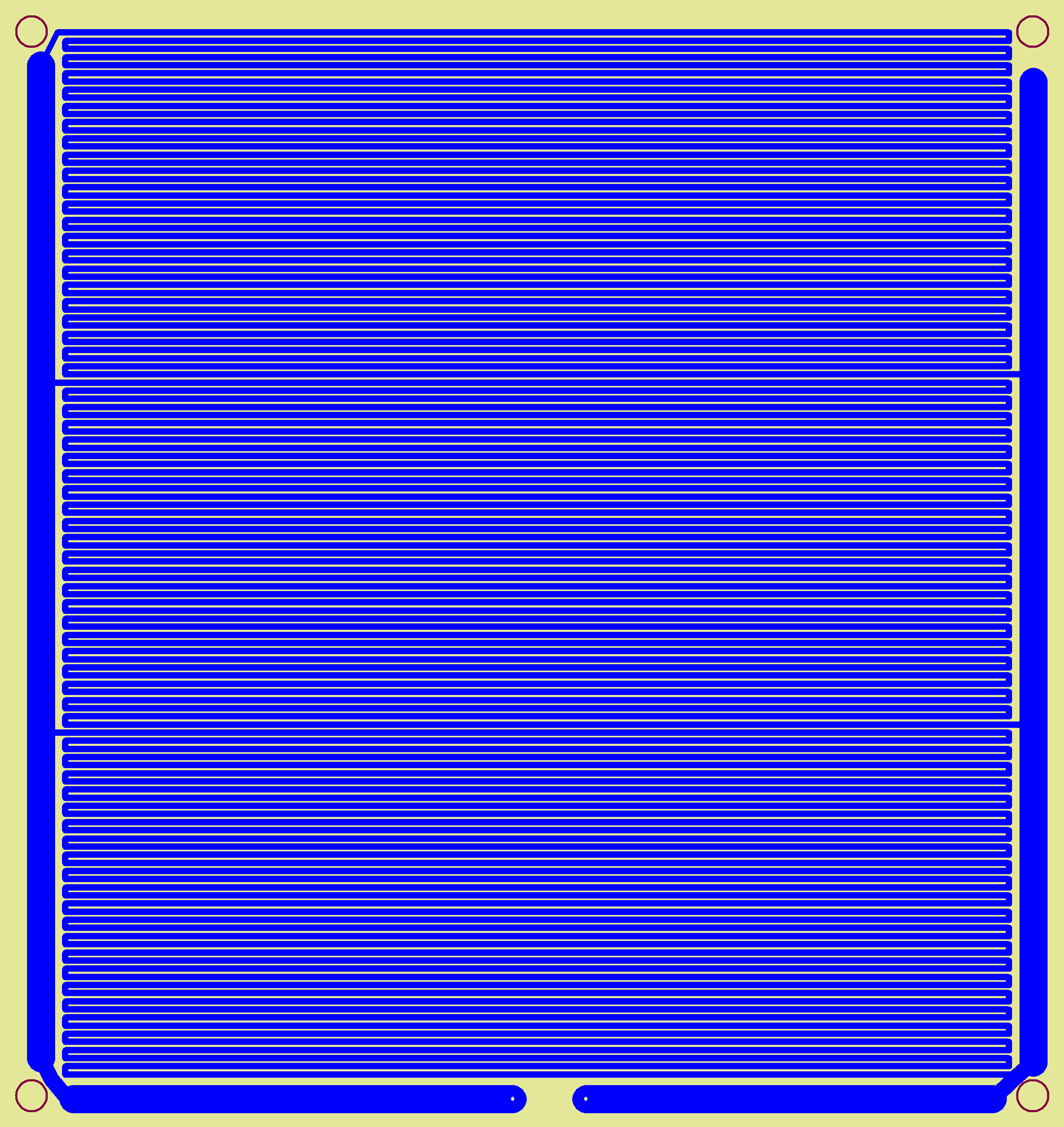

Нагревательная плата, 170х180 мм. Сопротивление дорожек 1,35 Ома

**karabas2011** » 08 дек 2012, 23:20

у них на сайте где-тобыла разводка их платы Phebe. У неё с обратной стороны тоже дорожки протравлены и её почти не коробит при нагреве,

**om2804** » 09 дек 2012, 00:24

двухстороннюю делать дорого. а для того чтобы не коробило - зеркало сверху.
если найдёшь разводку, скинь сюда

**sir66** » 03 фев 2013, 03:29

Собрал с коллегой в оффисе последнюю версию девайса. Все откалибровали, вроде жужжит.

Печатали пока только пластиком PLA, нагрева не делали. Печать просто на картон, пробовали стекло потертое шкуркой, что то не липнет ни черта. Что посоветуете - сильнее зашкурить? Может температуру первого слоя поднять (сейчас стандартные 185)?

Уже приделали концевики и вентилятор. Последний пока просто на соплях, что посоветуете для крепления?

Зачем перешли на мебельные направляющие по X? Сильно меньше люфт?

**om2804** » 03 фев 2013, 04:14

Для PLA обычно синий малярный скотч используют.
До вентилятора пока не дошёл. Печатаю ABS и как-то не было необходимости.

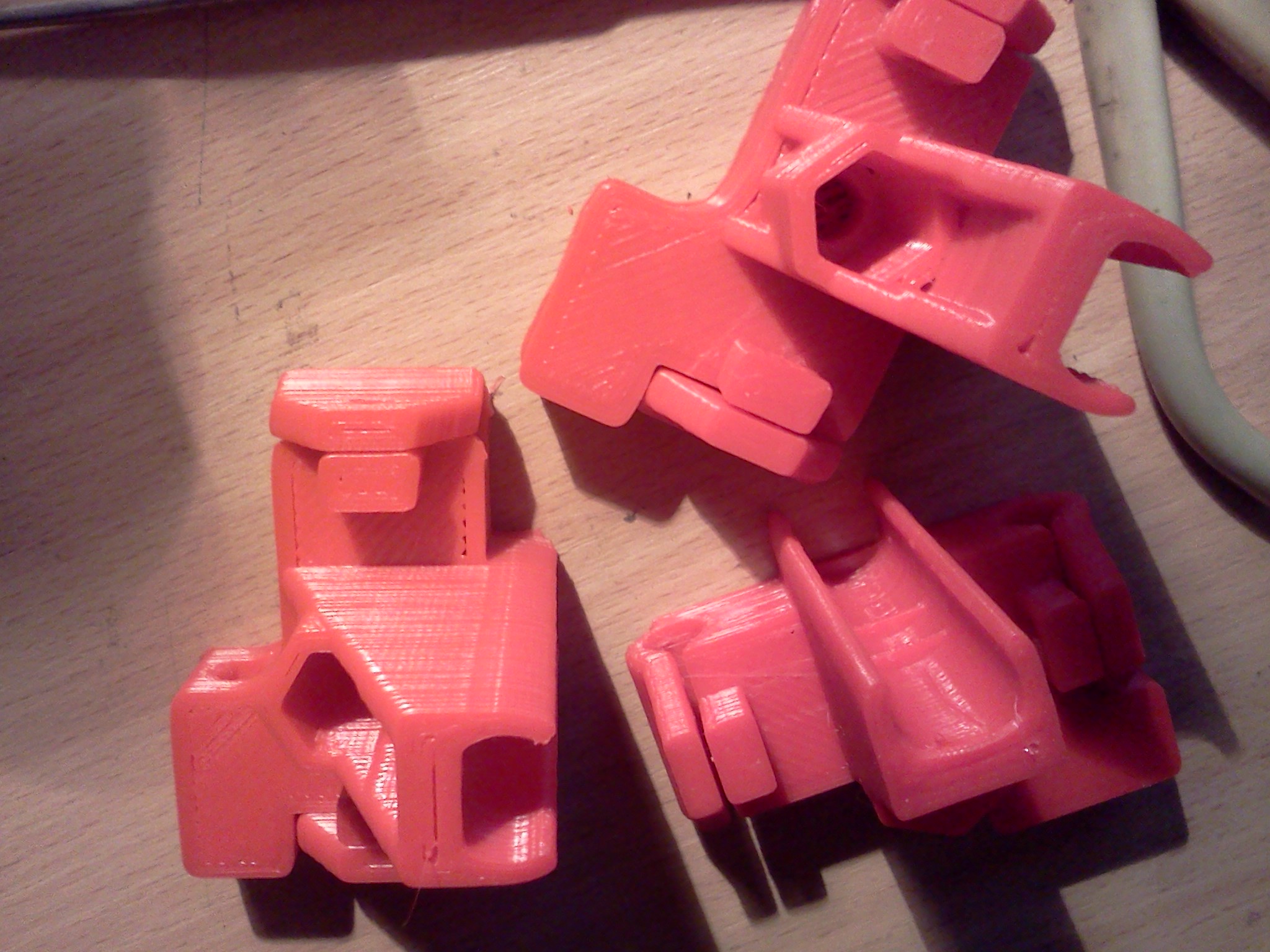

Мебельные направляющие ставил для теста. Люфты меньше если смотреть на каретку H1(совсем всё плохо и болтается). Но не лучшее решение. Я Переделывал каретку setar'а под seemecnc, на 623х подшипниках. Если надо, могу выложить. Собираюсь также переделывать кровать на подшипники.

**setar** » 03 фев 2013, 13:05

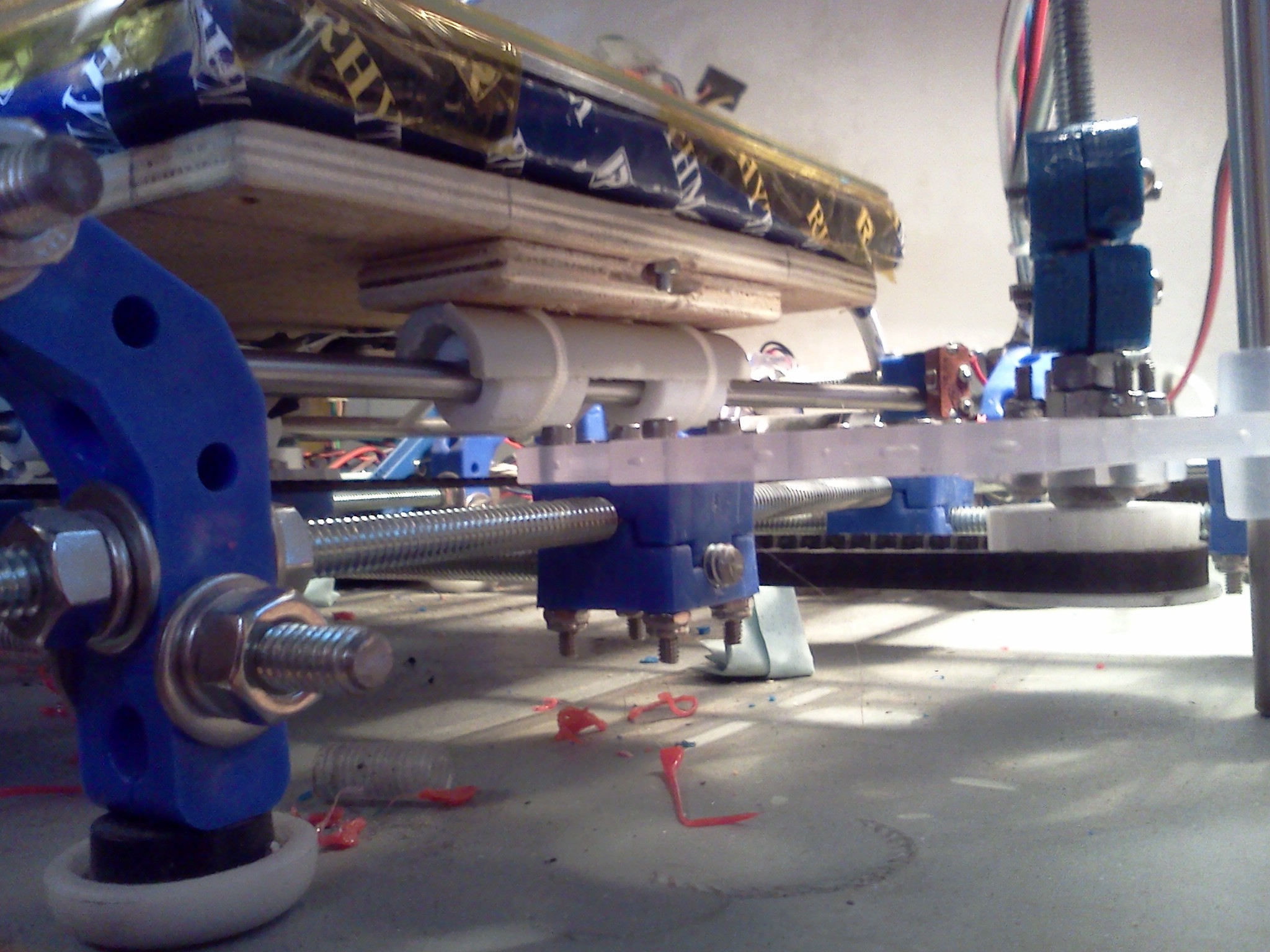

по подшипниковому столу есть наработки (точнее для себя уже сделал, тестирую)
модели пока нем выкладывал, соберешься делать - дерни меня

**karabas2011** » 03 фев 2013, 22:41

sir66 писал(а):Собрал с коллегой в оффисе последнюю версию девайса. Все откалибровали, вроде жужжит.

Печатали пока только пластиком PLA, нагрева не делали. Печать просто на картон, пробовали стекло потертое шкуркой, что то не липнет ни черта. Что посоветуете - сильнее зашкурить? Может температуру первого слоя поднять (сейчас стандартные 185)?

Уже приделали концевики и вентилятор. Последний пока просто на соплях, что посоветуете для крепления?

Зачем перешли на мебельные направляющие по X? Сильно меньше люфт?

у вас же последняя версия - она на честных втулках должна быть. А мы собирали первую - где сплошные пластиковые колёсики и неустранимый(без переделки) люфт.
Запостите фотки кубика и цилиндра.
А про стол есть топик - читайте выбирайте, кто сахар кто что. На жёлтую малярку у меня не хотел лепиться. А на синюю если до минимума нижний слой - вполне лепилось на холодную

**sir66** » 04 фев 2013, 23:48

karabas2011 писал(а):у вас же последняя версия - она на честных втулках должна быть. А мы собирали первую - где сплошные пластиковые колёсики и неустранимый(без переделки) люфт.
Запостите фотки кубика и цилиндра.
А про стол есть топик - читайте выбирайте, кто сахар кто что. На жёлтую малярку у меня не хотел лепиться. А на синюю если до минимума нижний слой - вполне лепилось на холодную

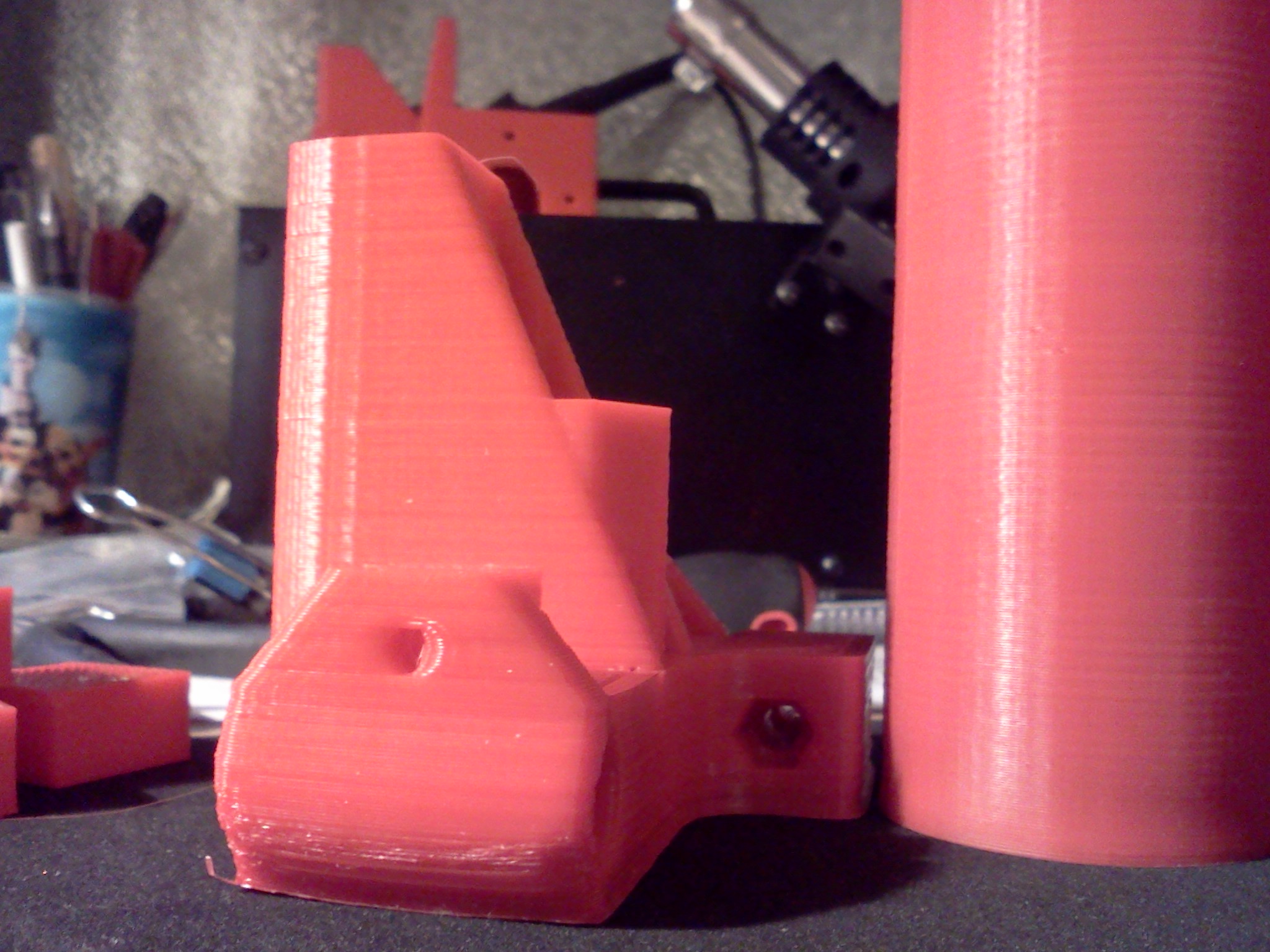

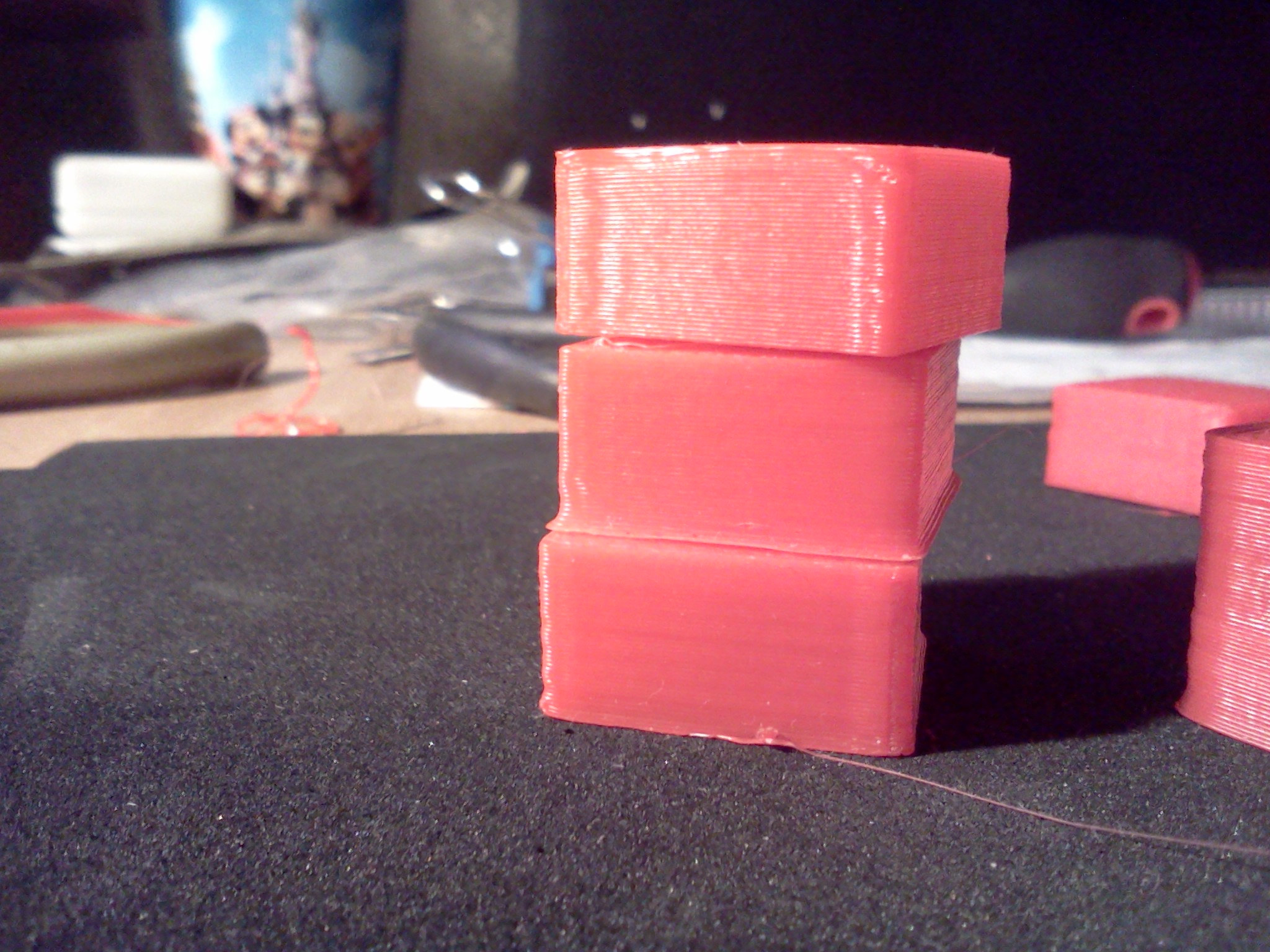

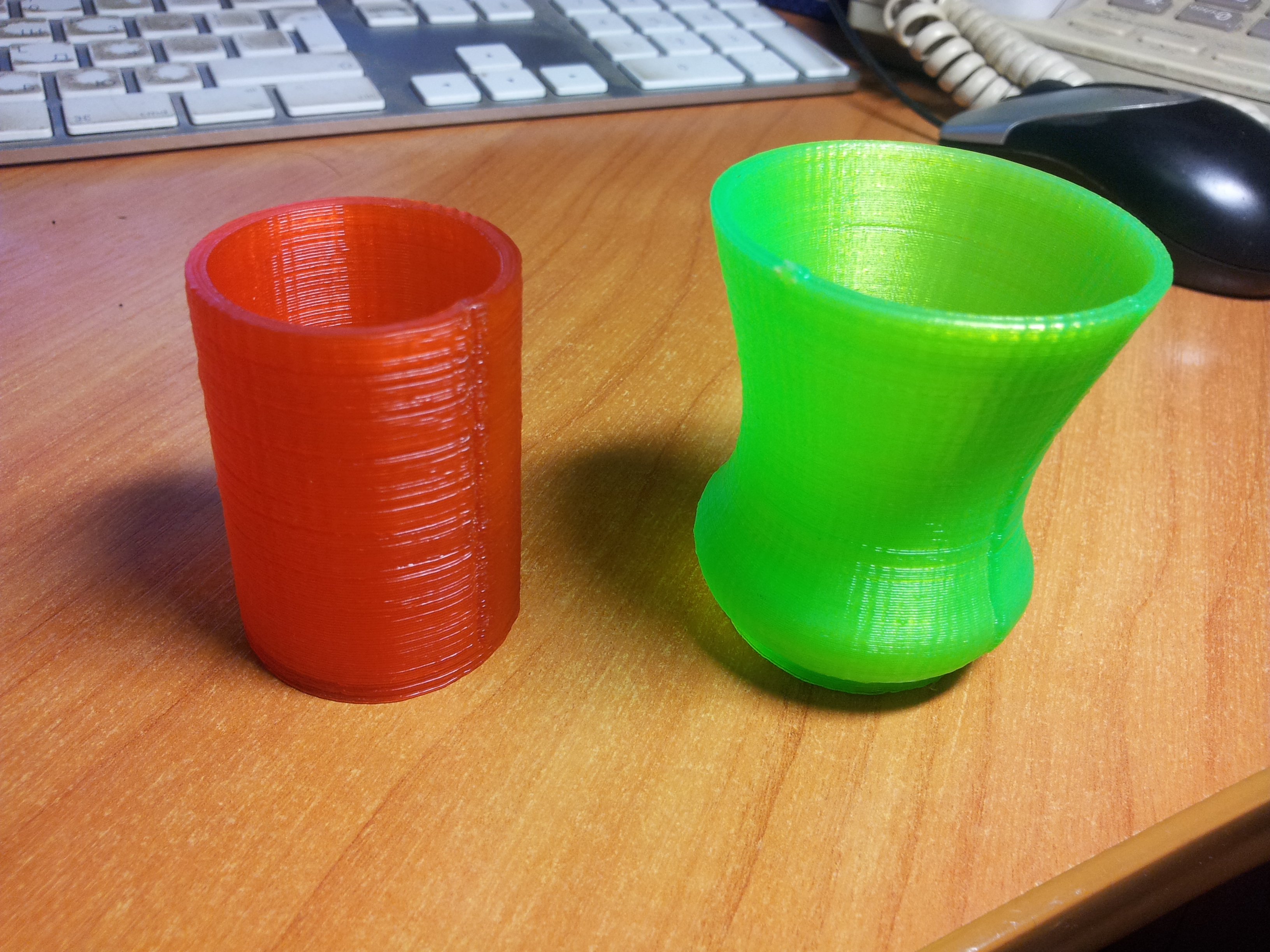

Кубика нет под рукой, пример результатов вот например

**om2804** » 05 фев 2013, 00:57

PLA сглаживает неровности слоёв, т.к. он полупрозрачный. В целом неплохо. Расколбас слоёв по X/Y кажется. KisSlicer ?

**karabas2011** » 05 фев 2013, 01:37

для первых принтов зашибись. Z неравномерность надо смотреть не повторяет ли резьбу. Если нет то смотреть люфты. Натяги ремней проверять по качеству окружностей разных размеров
