вообще-то как-то странно - от моего оптоса (без платы) отходит то ли 4 то ли 5 проводов и все они включаются в ГЕН6. А с этих на плате - только 3 выхода остается...

А откуда там 4-5 проводов у датчика? Питание, земля и выход. Все.

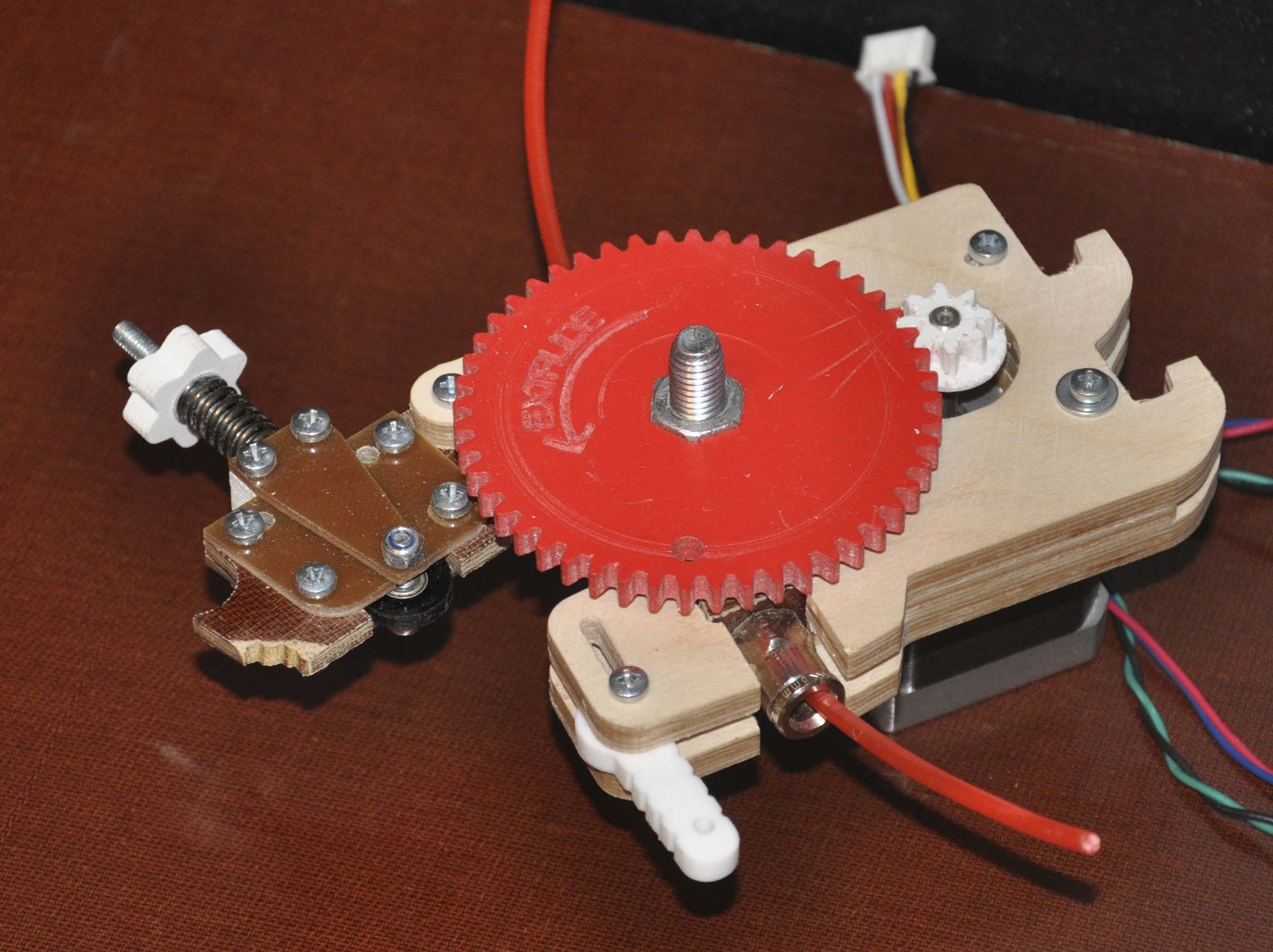

Переделал механизм подачи. Увеличивать диаметр винта с насечками не стал, так как это очень сильно уменьшает усилие подачи. Убрал просвет.
Доработал голову. Выточил и установил втулку из капролона, которая прижимается плотно к инсулятору сверху. Ее не видно, так что фото нет. Вроде бы можно теперь собирать принтер.
А кто-нибудь, кроме известных мне 3 человек, реально собрал Ультимейкер? Там же такая конструкция головы, что можно легко установить четыре сопла с 4 цветами, почти без увеличения веса головы.

есть оптодатчики с 5-ю выходами.

с увеличением на вес четырех сопел ) только у меня есть подозрение что из-за габаритов нагревателей - все 4 не влезут

Если вы посмотрите, на мою голову, то увидите, что даже ее пришлось увеличивать и смещать подшипники. Не влезал 15мм инсулятор. Чтобы влезло 3 сопла, конечно, надо увеличивать и переделывать.

5 выводов будет: 2 светодиод, питание, земля и выход. Можно и 4 обойтись.

моя ИМХА мне говорит что вы просто его не так устанавливали ) в голову его топить было не обязательно. и при наличии PEEK "юбки" инсулятор не слишком полезен (особенно в деревянной коробке)

Ну так посмотреть или спросить не у кого. Фантазирую из доступных материалов. Соберу - буду опыта набираться что полезно, что нет. Твердое дерево африканских пород уже заказал. Тоже можно попробовать. Да и сопло выточить другое тоже. С резьбой пока неясно как и чем ее режут.

проверил - у меня 4 шнурка на плату идет (разъем на 5, но центрального кабеля нет) - думаю для этого и нужна плата - 1 резюк для диода, еще 2, чтобы - 1 кабель...

насчет датчиков...
есть с пятью выводами!
например http://yandex.ru/yandsearch?text=HOA200 ... 09644&lr=2
анод, катод, земля, сигнал, питание.
нашел в хламе несколько таких, пожалуй, применю в свой принтер
правда по схеме подключения земля объединена с катодом, а анод через маленький резистор на питании висит, в итоге на выходе 3 вывода получается

setar писал(а):вот эти датчики http://reprapworld.com/?products_detail ... =1591_1612
имеют описание : http://www.reprapsource.com/oe-r1
я вижу лишь пассивную обвязку и светодиод

уже есть и на холлах концевики для репрапов только у буржуев они денег стоят
дешевле самому лепить

к вопросу об Ультимейкере. кто-нибудь из использующих боуден может рассказать как он с "соплями" борется. (используется ли ретракт и если да то сколько?)

faeton13 писал(а):к вопросу об Ультимейкере. кто-нибудь из использующих боуден может рассказать как он с "соплями" борется. (используется ли ретракт и если да то сколько?)

есть гуглогруппа по ультимейкеру - там всё давно обсуждается. Бешенная скорость плюс ретракт
других решений нету

так собственно значения ретракта меня и интересуют )

Дошел до расчета оси Z и тут мне сообщили, что строительная шпилька 10мм, которую я по скупердяйству установил на Z дает нехорошие биения. Ну в запасе лежит трапеция 12х3. А биения действительно заметны?
А вообще кто что ставит, как рассчитать коэффициент по Z? Вроде 200 шагов надо умножать на микрошаг и потом на 1.5мм шаг резьбы? Использую пока Printrun и Marlin.

если в запасе лежит трапеция, то почему встает вопрос о шпильке?

Потому что трапеции только 1 метр. И резать ее было жалко. В работе был второй ЧПУ и не было точной определенности с его рабочим полем. Хотел 25х35 для квартиры, а потом решил все-таки 35х45. Поменять не проблема, токарник есть.
Запустил принтер. Не липнет PLA никак. Я уж и на пленку Каптон пытался. Скользит. То ли расстояние Номе Z велико, то ли кафельная плитка не самый лучший стол. Первый раз 1 см кубика напечатал и сорвало, а теперь вообще не липнет. Пытаюсь найти тему про стол.
Попытался запустить генератор калибровочных шаблонов - сгрызает пруток, скорость почему-то велика. Кто-нибудь пользовался?
