Работал с ним в космической отрасли. Были готовые детали из разных сплавов титана с полировкой и крепеж.
Полированные детали участвовали в парах скольжения с другими металлами и фторопластовыми элементами.
Из справочника:
Титановые сплавы легируют алюминием, он увеличивает прочность и жаропрочность, уменьшает вредное влияние водорода, увеличивает термическую стабильность. Для повышения износостойкости титановых сплавов их подвергают цементации или азотированию.

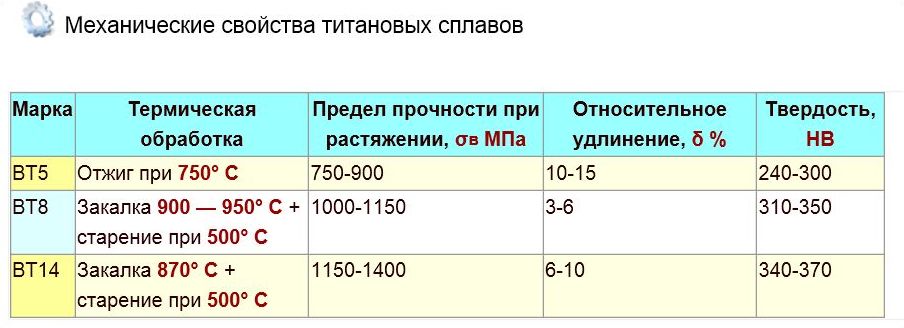

Титановые сплавы сочетают высокую прочность (σЕ = 800..1000 МПа) с хорошей пластичностью (δ = 12..25%);
Для сравнения Наиболее прочная латунь с содержанием цинка до 45 % имеет предел прочности до 450 МПа
- Сплавы
Основным недостатком титановых сплавов является плохая обрабатываемость режущим инструментом.
По способу производства деталей различаются деформируемые (ВТ 9, ВТ 18) и литейные (ВТ 21Л, ВТ 31Л) сплавы.
Применение титановых сплавов авиация и ракетостроение (корпуса двигателей, баллоны для газов, сопла, диски, детали крепежа),химическая промышленность (компрессоры, клапаны, вентили и сосуды для агрессивных жидкостей);
При температуре до 500С химическая активность чистого титана чрезвычайно мала и он обладает высокой коррозионной устойчивостью в большинстве агрессивных сред. С температурами от 500С до 1000С один из самых активных металлов.
А вот теплопроводность в 21.9 Вт/(м·К) делает его не очень применимым для сопла. Но тут возможны разные технические ухищрения.
ivasi писал(а):ales2k, можно поподробнее про скользкие полированные титановые поверхности?
Чем и как вы их полировали? Очень интересно.
Насчет вязкости все верно, но про какую устойчивость вы говорите? Устойчивость к чему?
Титан легко деформируется и царапается. Единственное к чему он устойчив, так это к изгибам на излом - замучаешься гнуть туда сюда, чтобы сломать.
В дополнение выдержка из Энциклопедия по машиностроению:
"Титан и его сплавы плохо работают на трение и износ. При плоском скольжении титана по титану коэффициент трения достигает значений до 0,55. При скольжении титана по стали, бронзе, латуни коэффициент трения уменьшается. Лучшим для работы в паре с титаном являются латунь и бронза (коэффициент трения примерно 0,18). Приведенные в табл. 7 сравнительные данные показывают исключительно высокий износ титана по сравнению со сплавами на медной основе и сталью."
