roboforum.ru

время печати видно в правом нижнем углу окошка слайсера =48 минут
реально его нужно увеличить на 5% (на аппаратные ускорения/замедления)

ReaN писал(а):я не то, что слайснуть - я открыть не могу слайсером... все большие файлы у меня тупо не открываются слайсером... примерно начиная с 10Мб начинаются глюки в открытии - типа запускает процесс, доходит до 3х синих квадратиков, зависает минут на 5, а потом появляется сообщение об ошибке, извинения и предложение отправить отчет мылом хз - видно 2 Гб памяти мало

у меня на нетбуке 1 гиг оперативы и одноядерный Атом N450. Кисслайсер нормально открывает файлы больше 20 Метров. Сам процесс приетом разбухает метров до 50. Модели высокополигональные, поэтому тормозит при рендеренге картинки

хз... может винда глючит, а может и слик... нетфабб открывает модель за пару секунд, а слик не хочет...

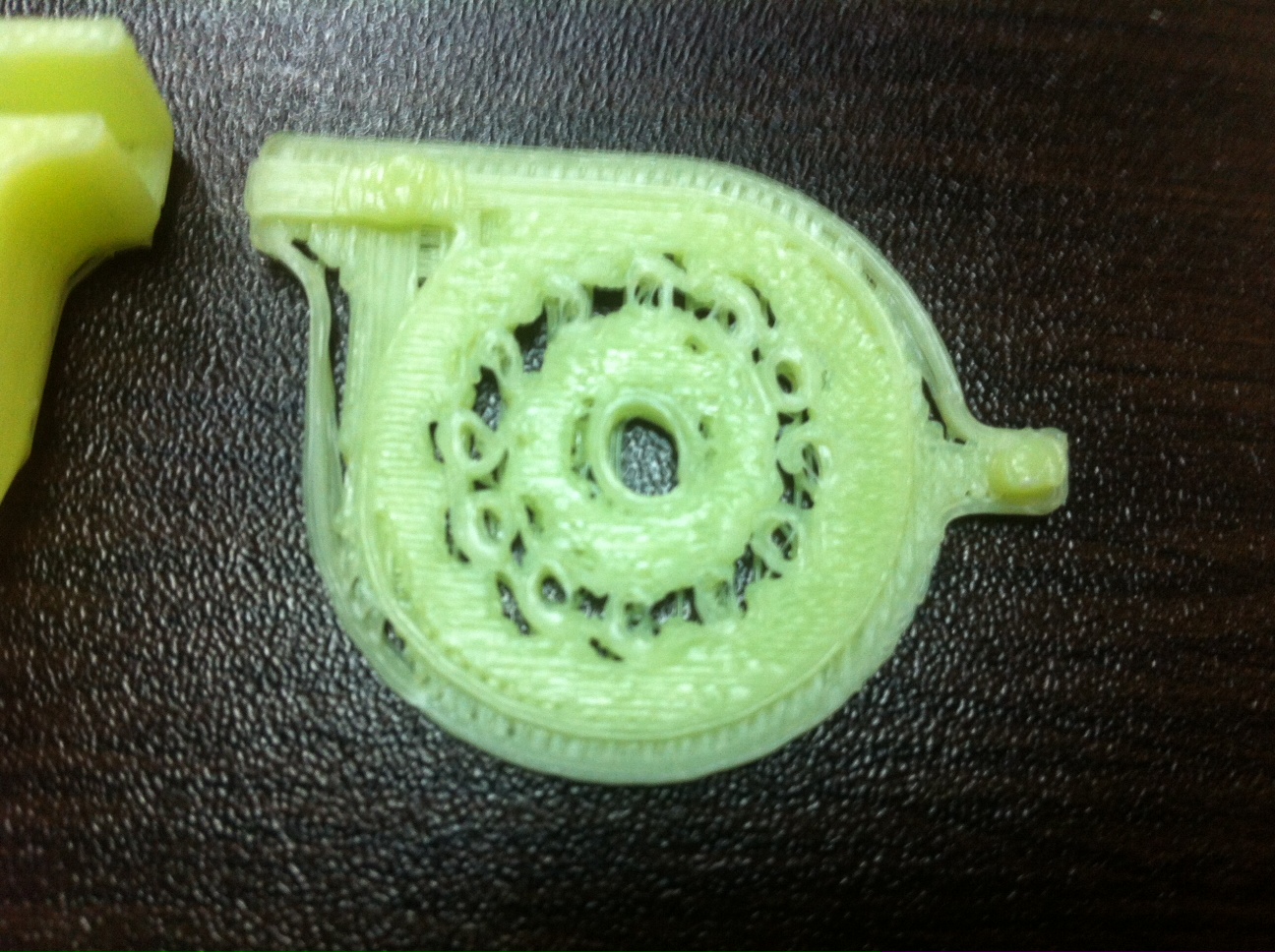

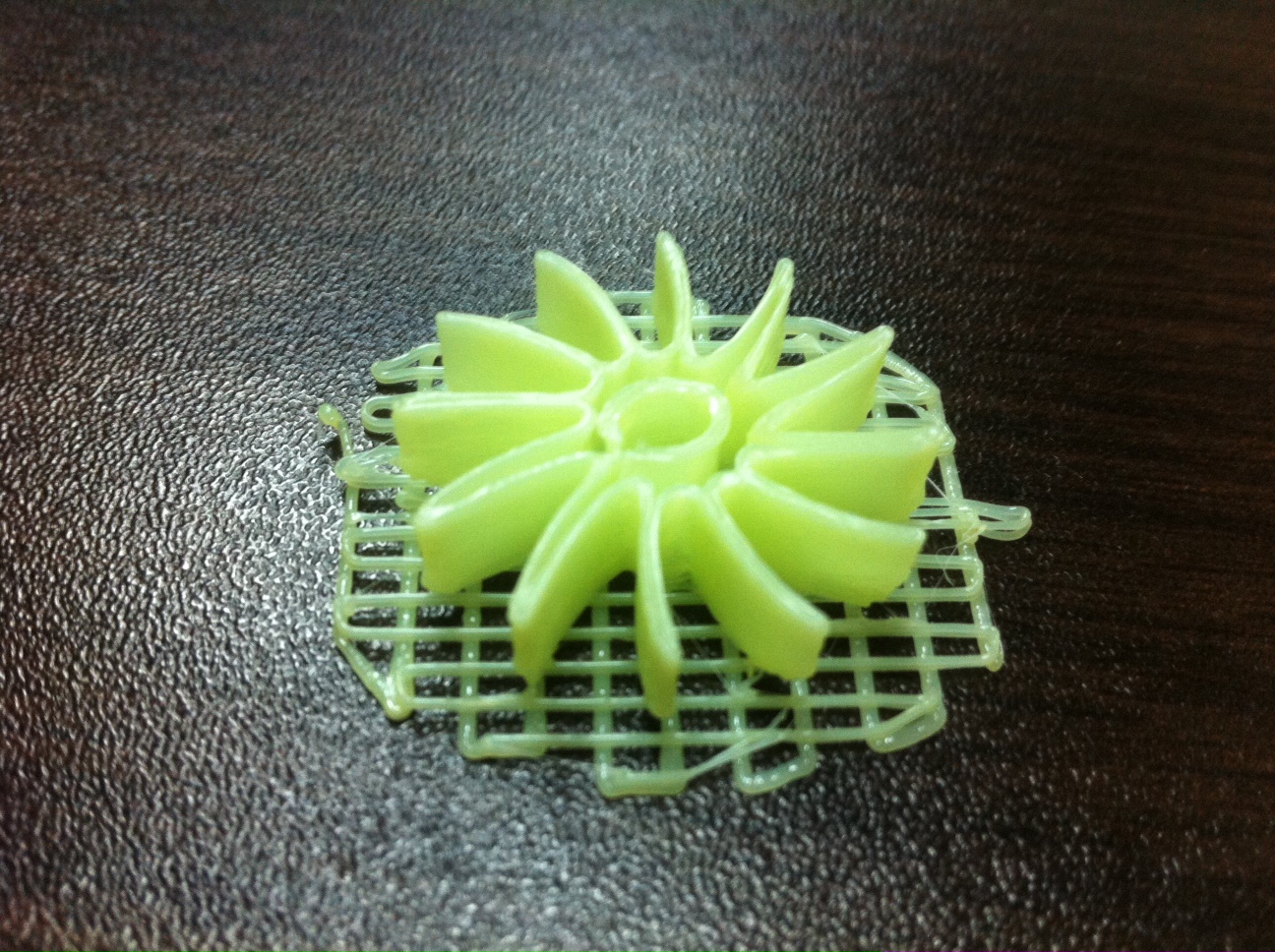

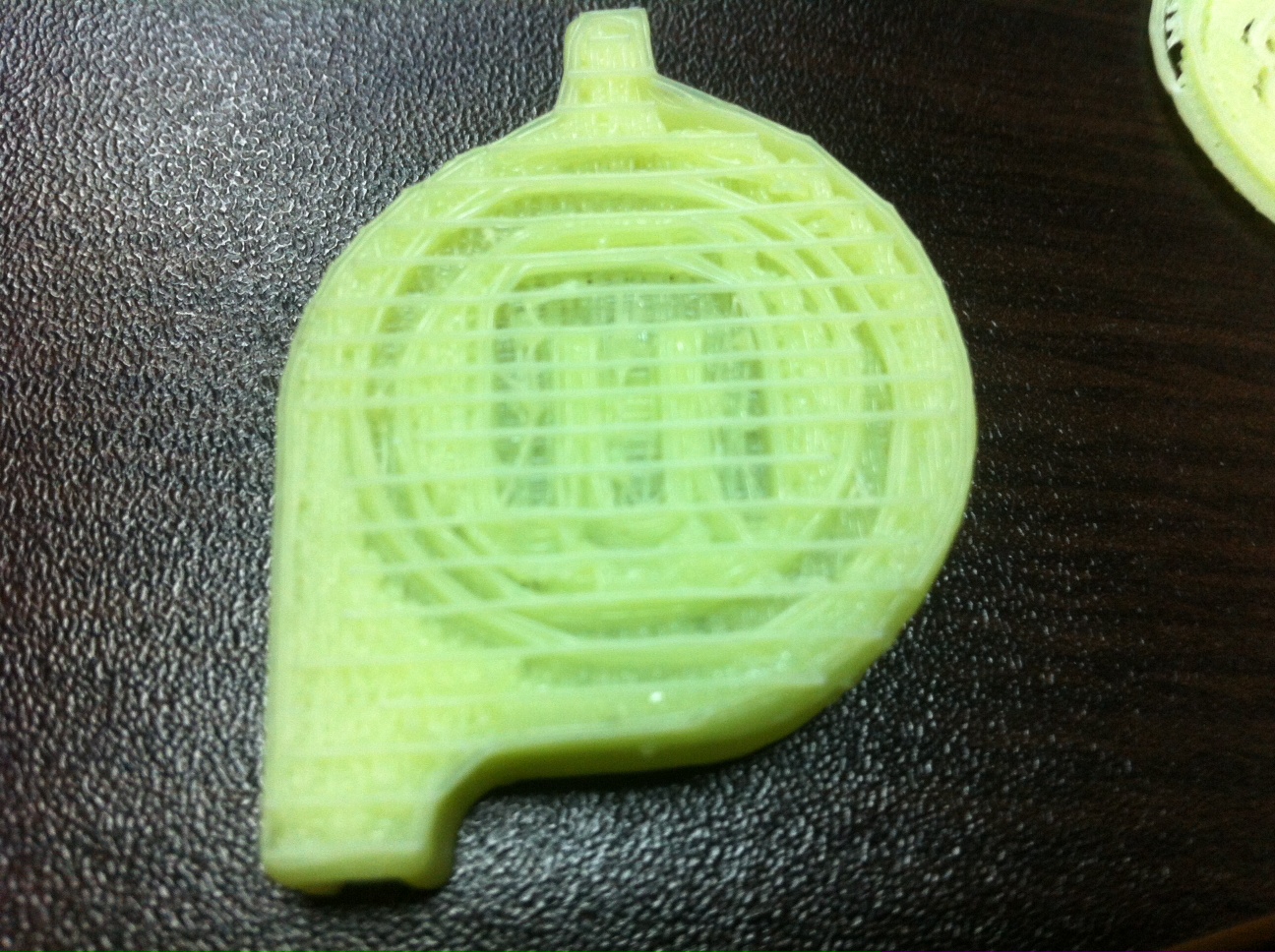

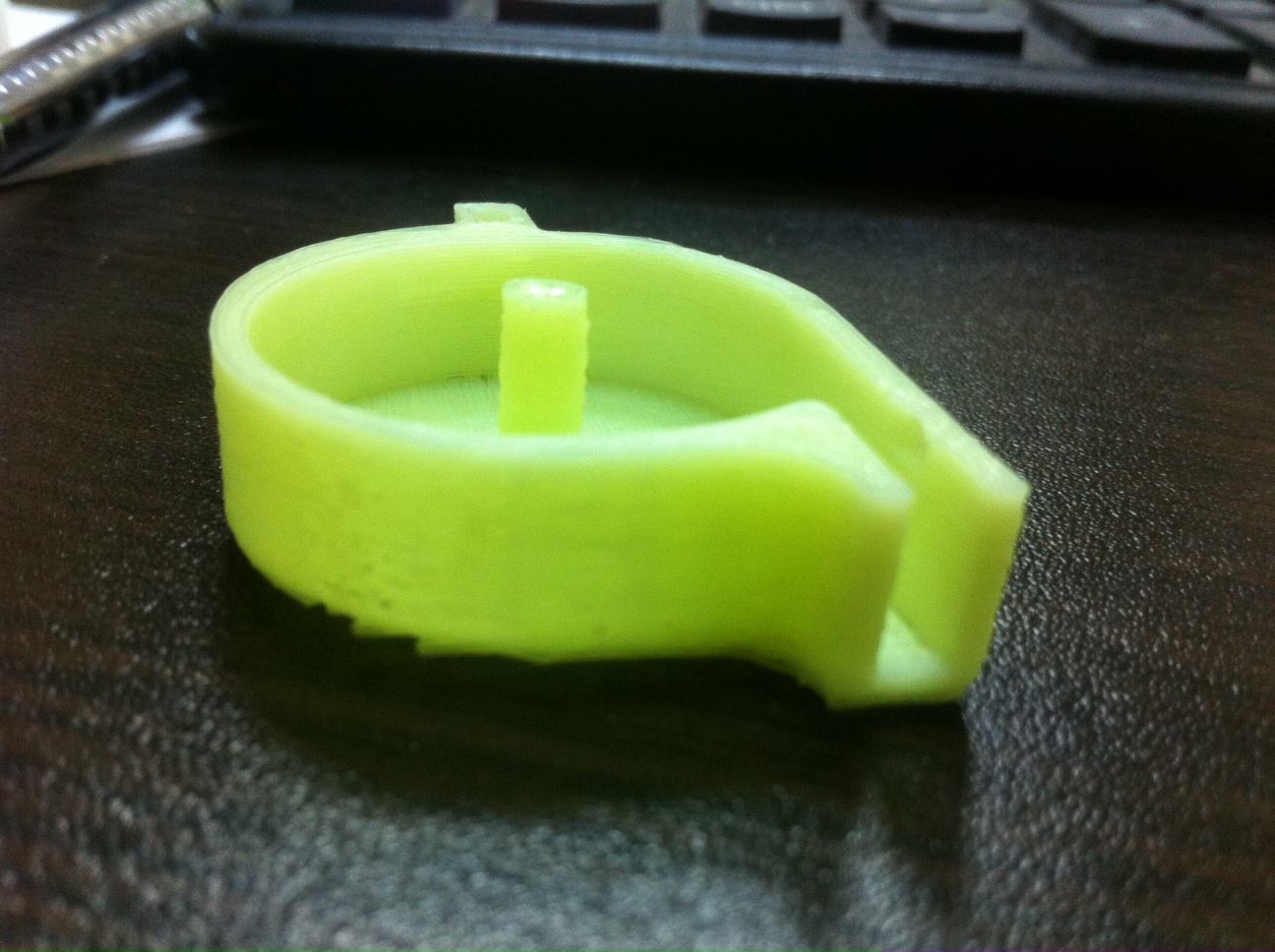

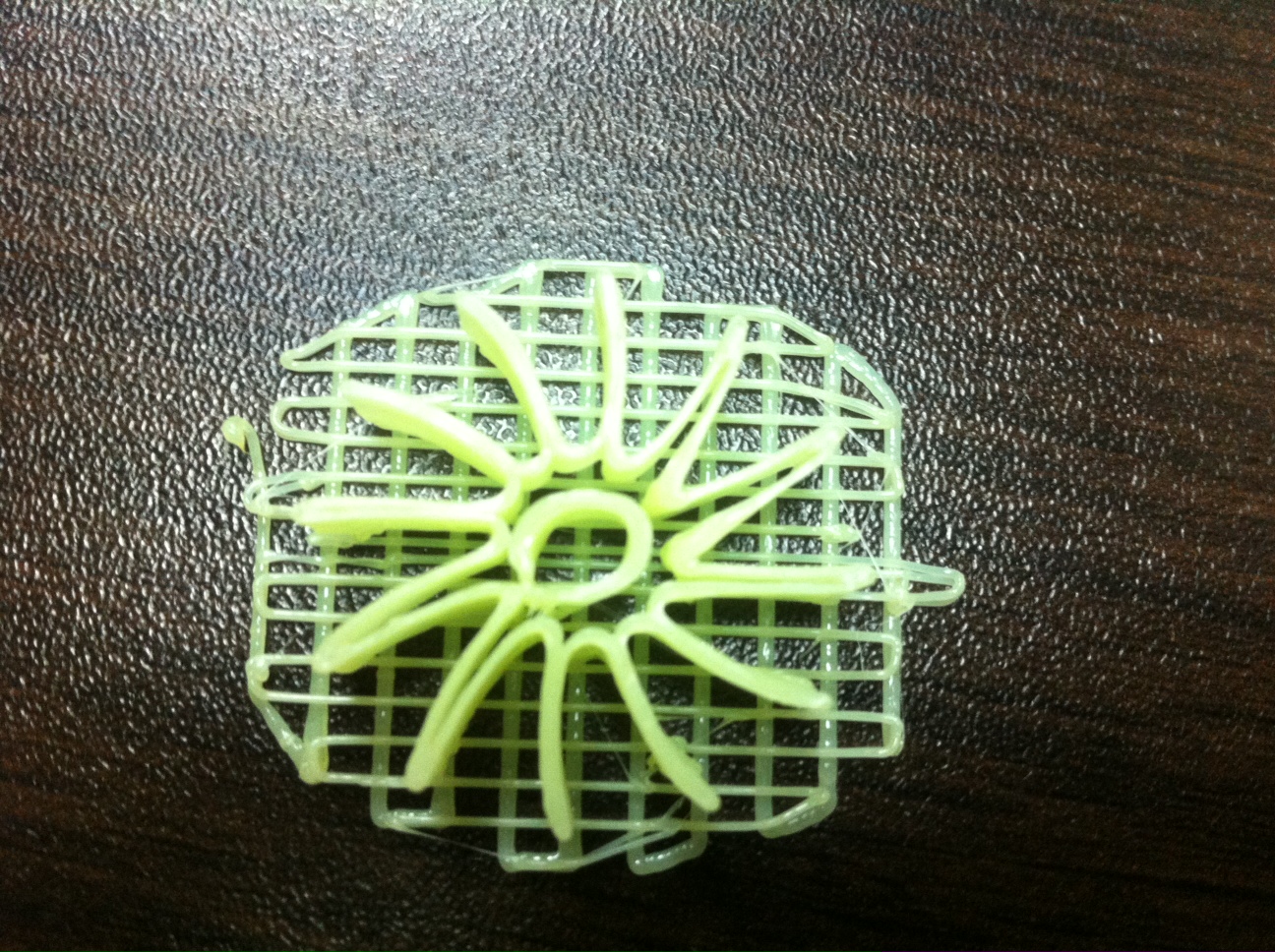

Подскажите пожалуйста, от чего такое может быть. вертикальный слой вроде нормально, а вот заполнение хромает.

про заполнение не понял, в звездочке не первой фотке оно должно быть ?
если да то какой процент и в каком слайсере далался код (лучше сразу со всеми параметрами)

зато я теперь точно знаю почему круги не круглые а имеют форму гистерезиса - это T5 ремни, верно ?
они люфтят по шестерне привода и обратный ход после смены направления начинается с задержкой

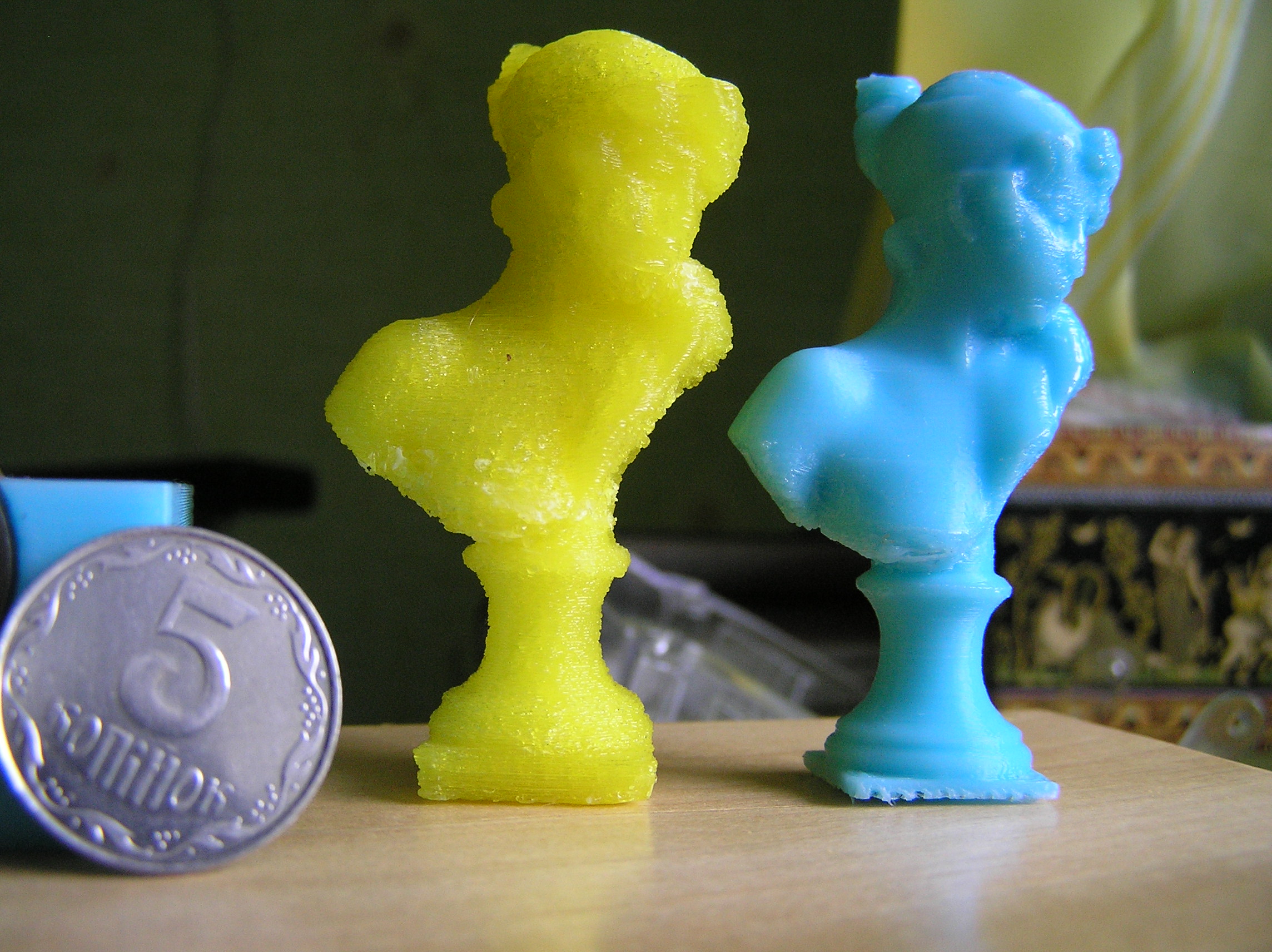

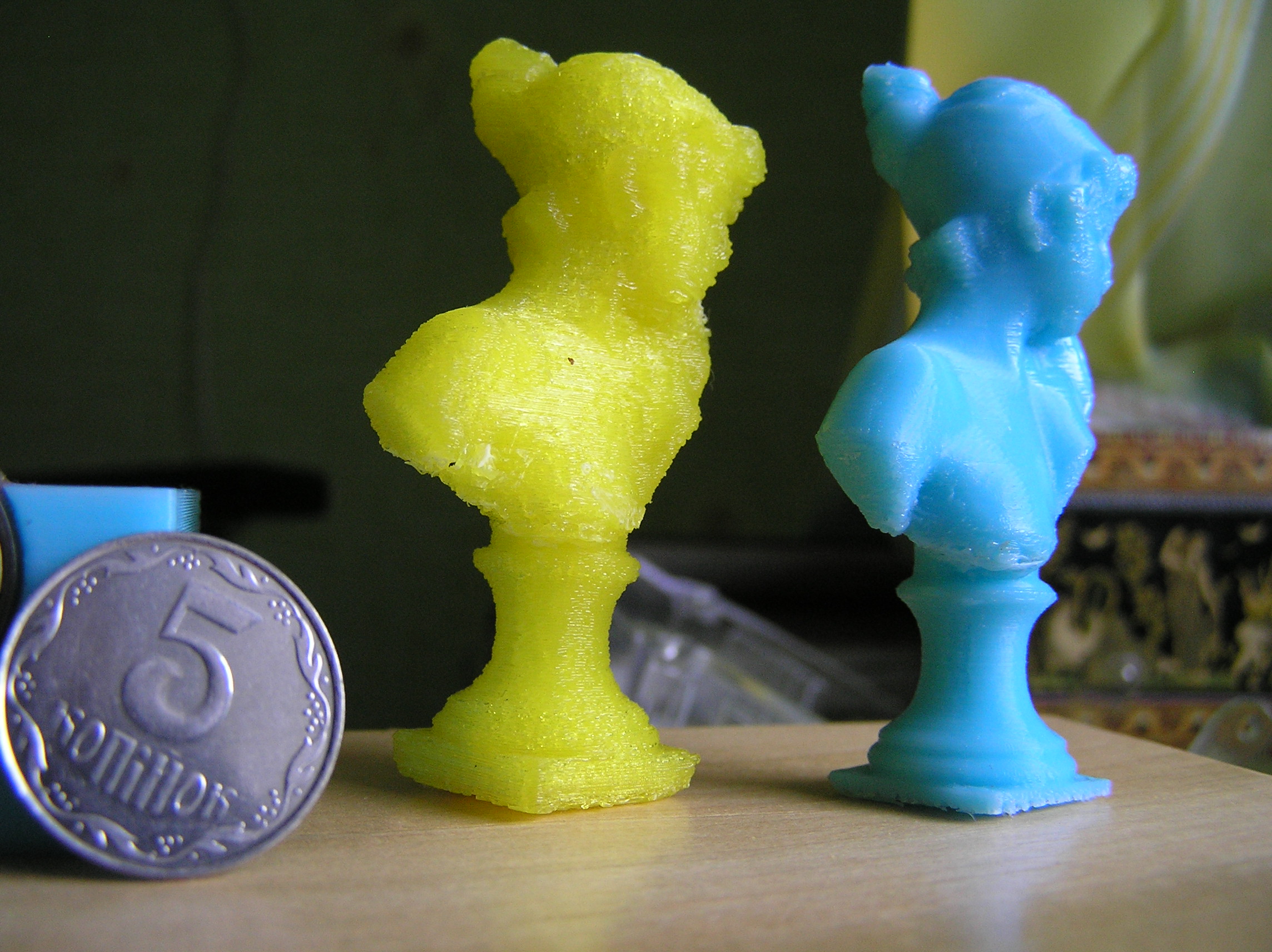

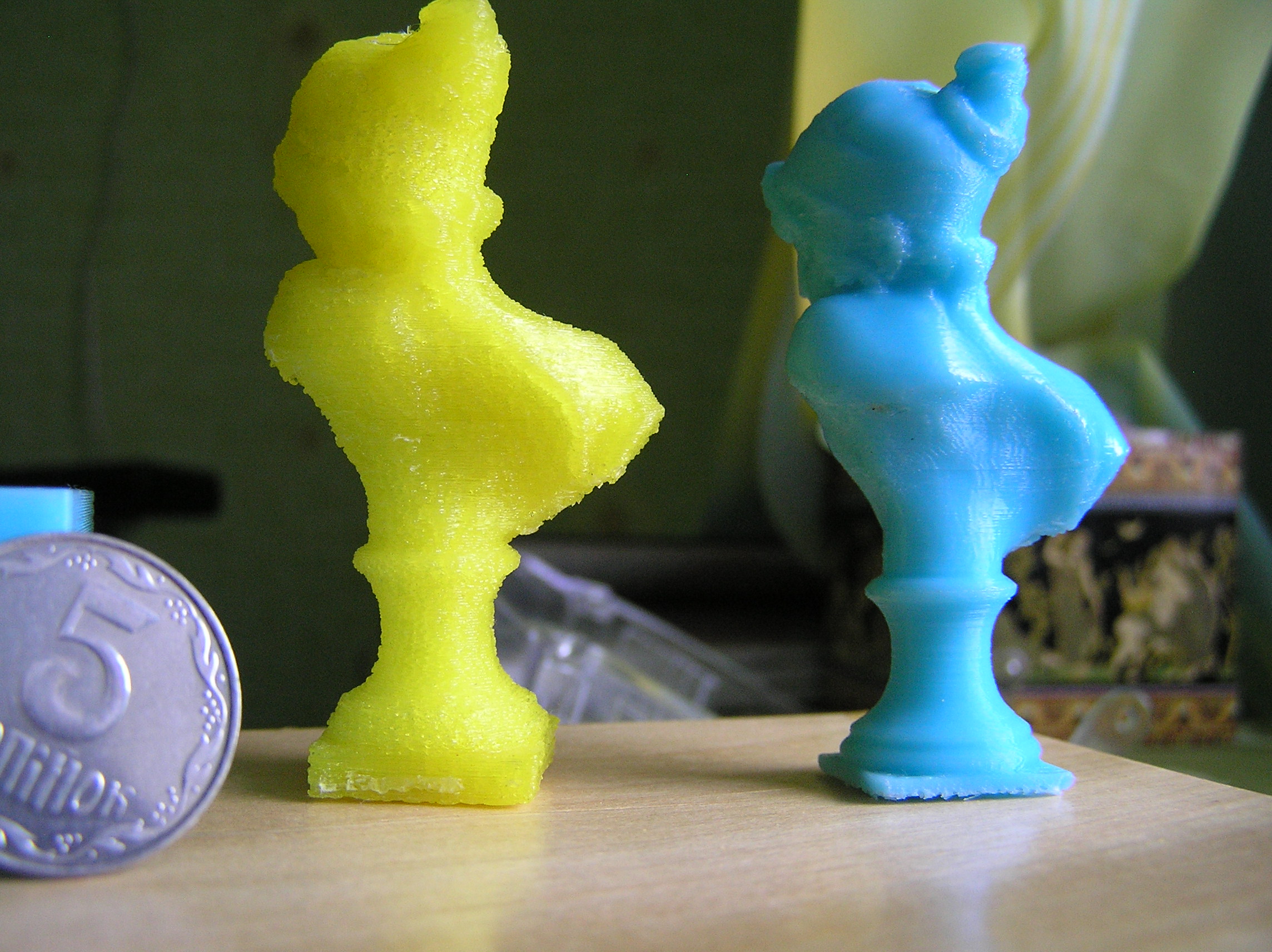

нашел тут старый принт (печатал летом), тогда думал, что начало что-то получаться

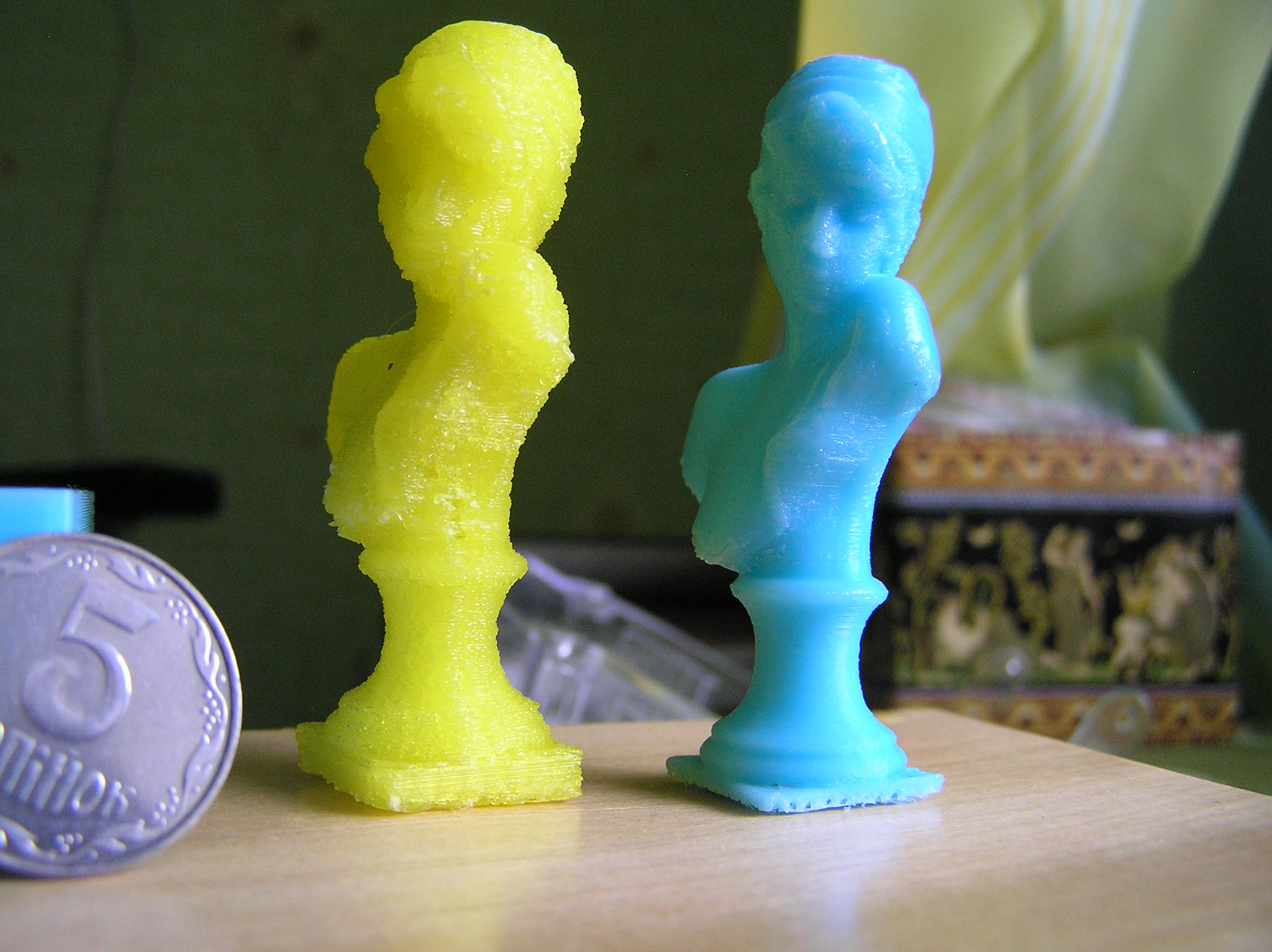

решил напечатать заново эту модель, только со слоем 0.1мм (старый 0.25) - разница ощутима...
Кстати голубой рипреповский ПЛА на порядок менее прозрачный.
Новую модель немного обработал (5 мин ножиком и минуты 3 феном на 300 градусах).
Хотя понимаю, что и сейчас еще не то качество, которое хочется - с этим принтером всегда есть к чему стремиться... еще понял, что 0.1мм наверное слишком, достаточно будет и 0.2мм

я для себя решил так: смысла нет делать слой тоньше чем ошибка повторяемости при укладке пластика.
у меня печатать точнее чем +/- 0.1 по XY пока не получается, вот и получается что толщина слоя меньше чем 0.2 не дает выигрыша

ну, все-таки, есть один выигрыш - в данном случае плечо и голова - слой тоньше, соответственно они получились абсолютно плавными - нет ступенек на вскруглениях, плюс при обработке феном - если задержать прогрев, то тонкая ступенька быстро плавится и вся поверхность превращается в равномерный глянец. Чтобы сделать такое на 0.25мм приходится долго держать фен, что очень плохо для модели в целом (деформация) и ступеньки все-равно проглядываются... То есть после 0.1 модель проще и лучше обрабатывается, если дальнейшая обработка не нужна - тоньше 0.2 смысла нет...

Как бороться с "соплями"?

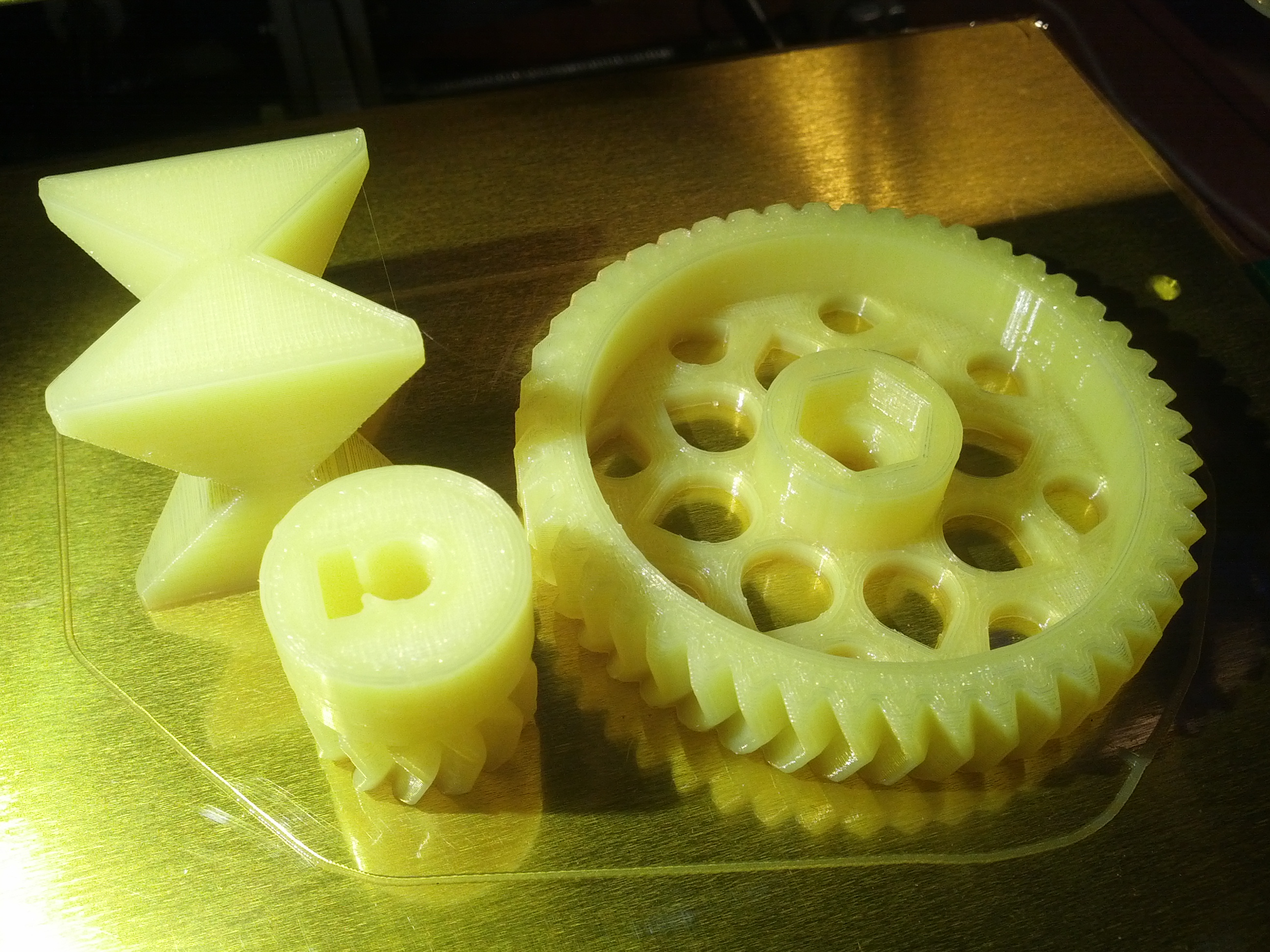

Приноровился печатать зелёным и желтым пластиком.
Результат, вполне, устраивает:

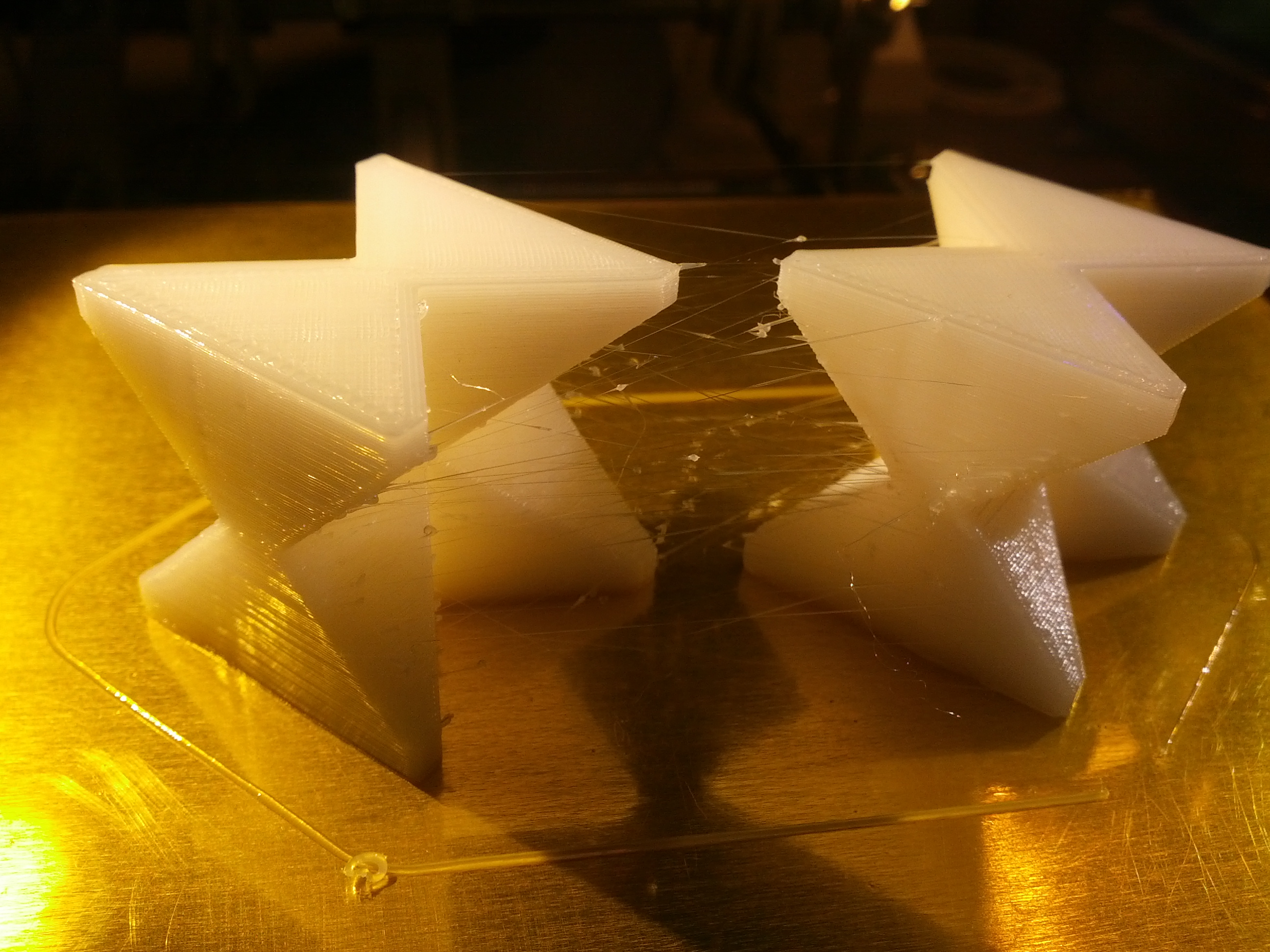

Решил попробовать навый пластик:


Как бороться с "соплями"?

Использую Slic3r 0.9.8.
Настройки (кроме температуры и диаметра волокна) в обоих случаях одинаковые.
В первом случае температура 190 первый слой, 185 остальные.
Во втором случае 200 первый слой, 195 остальные.

Заметил что при повышении температуры (для освоенных пластиков) количество соплей уменьшалось.
Тут и так стоит 200 для первого слоя. Для PLA это не дофига?
При меньшей температуре прогрызает пруток.

P.S.
RepRapPro Huxley.
LM6UU на оси Z.
Ремни T2.5, шестерёнки аллюминий 15 зубьев.
Головка 0.3.
Остальное как в оригинальной модели.

P.P.S
Первый пластик желтый, второй белый. Фотки лучше не получились...

соплей не много, делаю вывод что это директ экструдер.
значит немного не откалиброваны значения величины отката подачи и скорости этого отката.
какова величина отката ?
попробуйте немного увеличить

setar писал(а):соплей не много, делаю вывод что это директ экструдер.
значит немного не откалиброваны значения величины отката подачи и скорости этого отката.
какова величина отката ?
попробуйте немного увеличить

Нет. Это Bowden (простите, забыл как правильно пишется), длинна трубки 30 см.
Конструкция Adrian Bowyer. (Можно сказать, получено из рук автора (в смысле, приехал из RepRapPro)

Я использую Slic3r 0.9.8.
Retraction:

Код: Выделить всё

Length: 1.5 mm
Lift Z: 0
Speed: 30 mm/s
Extra length on restart: 0
Minimum travel after retraction: 2 mm


Extra length on restart: 0 означает, насколько я понял, что обратно подаётся столько же сколько забрали.

Я читал Ваши рекомендации сделать этот параметр на 0.1 меньше чем забирали. Не последовал этому только по одной причите - на двух других пластиках соплей нет.

Какие параметры, по Вашему мнению, нужно менять при переходе с одного пластика на другой?
Если нужно менять не только температуру и диаметр - грустно это...

Разные пластики имеют разную вязкость. У меня опранжевый ПЛА вообще был текучий а остальные вязкие.
Все параметры соответственно надо подгонять. Для этого в слайсерах профили придуманы. Если хочется постоянства то надо брать один и тот же пластик у одноо производителя

mvb писал(а):

setar писал(а):соплей не много, делаю вывод что это директ экструдер.
значит немного не откалиброваны значения величины отката подачи и скорости этого отката.
какова величина отката ?
попробуйте немного увеличить

Нет. Это Bowden (простите, забыл как правильно пишется), длинна трубки 30 см.
Конструкция Adrian Bowyer. (Можно сказать, получено из рук автора (в смысле, приехал из RepRapPro)

Если нужно менять не только температуру и диаметр - грустно это...

Очень интересно - длина трубки 30см на боудене??? А можно узнать какой размер рабочего поля печати XYZ при такой короткой трубке?
Сопли на боудене наверное всегда будут - у меня минимизируются с помощью понижения температуры, но все-равно есть, так как при срабатывании ретракта пруток может в холостую двигаться внутри трубки (люфт) и слабо выдергивать из сопла. Но вот на 30см трубки ситуация должна быть по-лучше - у меня около 60 см сейчас (это много, но иначе голова свободно не достает до края платформы...

ReaN писал(а):Очень интересно - длина трубки 30см на боудене??? А можно узнать какой размер рабочего поля печати XYZ при такой короткой трубке?

Это RepRapPro Huxley. Реальная зона печати 135x135x85

ReaN писал(а):Сопли на боудене наверное всегда будут - у меня минимизируются с помощью понижения температуры, но все-равно есть, так как при срабатывании ретракта пруток может в холостую двигаться внутри трубки (люфт) и слабо выдергивать из сопла.

Вы полностью противаречите моей картине мира
Нет у меня соплей при печате зелёным китайским пластиком. Вообще нет.
Для другого, оранжевого, пластика сопли пропадают при повышении температуры.
Для пластика, про который был задан вопрос, белого, повышать температуру боюсь. И так уже 200.

Подтверждаю, у мен друг печатает на хаксли про - соплей нет всё изумительно. И кстати собрано на 6мм валах и шпильках. весьма удачная конструкция за исключением кровати. не нагревается выше 100. Из-за этого с ABS опыт небольшой
