Если слои одинакового размера, но смещены друг относительно друга, то кривая Z-ось?

ну это было бы слишком очевидно.
именно что слои получаются разными по толщине.

Ничего не понимаю в этом, но может быть неравномерная подача прутка болтом? По-идее, в этом случае изменение стороны столбика должно вызвать изменение периода волны.
Или неравномерный подъем по Z. Тогда период не изменится.

legion писал(а):Ничего не понимаю в этом, но может быть неравномерная подача прутка болтом? По-идее, в этом случае изменение стороны столбика должно вызвать изменение периода волны.
Или неравномерный подъем по Z. Тогда период не изменится.

как-то слишком периодично
че-то с осью точно

Добавлено спустя 1 минуту 33 секунды:
А что за прошивка? Похоже математика на оси Z как-то неправильно работает, переполнение переменной неверно обрабатывает.

марлин это ) проблем в прошивке быть не должно.

Ну блин, ты согласен, что чудес не бывает? Либо ось, либо контроллер оси

"Либо чудо, либо фокус" (с) Гришковец
напечатал объект 100мм высотой. чем больше высота тем менее выражена "неровность". видать всеже где-то в крепеже оси z ошибка

есть мнение что не откалибрована подача по E и поток выше нормы раза в 2-3
в результате вышележищие слои плющат тех кто ниже.
волна получается так: из за накопления материала и его начинает раздавливать образуется горб, в который уходит лишний материал и постепенно возвращается в норму.
рискну предположить что такой вариант возможен только без обдува, при обдуве вероятнее всего получим равномерное распирание

основная причина все же была с креплением винта с одной стороны. заменил соединители теперь более менее прилично.
у меня принтер сейчас напоминает "франкенштейна" детали печатались на 3-х принтерах и на данный момент они 6-ти цветов. подозреваю что, возможно, направляющие по оси Z стоят скрестно. надо проверить вертикальность.
экструдер пруток есть с точностью до 0.1мм. там вроде все должно быть нормально. да и обдув есть.

хорошо что нашли, а можно фотку того как и что было некорректно ?
не очень понимаю как неудачное крепление привода Z может привести к волне.
Кстати какой модели принтер ?

setar писал(а):не очень понимаю как неудачное крепление привода Z может привести к волне.

нууууууууууу

мендель90. Там фотографировать нечего, просто соединитель был кривой. у меня на валы моторов посажены шестерни. срезать из долго и неудобно. да и сам вал мотора - 4мм. что тоже не совсем стандарт.
просто перепечатал соединитель под диаметр шестерни.
как может "привести к волне" - фиг его знает, сам в шоке )

есть еще несколько тем, не уверен, что они, но все же:
- кривая гайка на оси "З" - у меня была одна - резьба прорезана под углом и получалось раскачивание
- кривая ось З (шпильки - у мя тож не супер ровные, но пока терпимо)
- еще одна хрень, которая давала точно такой эффект (не уверен, но вроде даже где-то фото выкладывал) - ваще не знаю что такое - исправил как-то, но не уже и не помню как - пару слоев ложит отлично, потом 1-2 слоя периметр ложится зиг-загом - типа англицким "З" иногда появляется до сих пор - не знаю от чего - может от перегрева и избыточного выдавливания, может цепляет за "сосок" - хз короче, но уже такого почти нет (может 1-2% от печати), но я слишком много говна исправил и на уровне механики и на уровне софта (в слайсере подбирал коэф. экструзии), потому не знаю, что помогло...

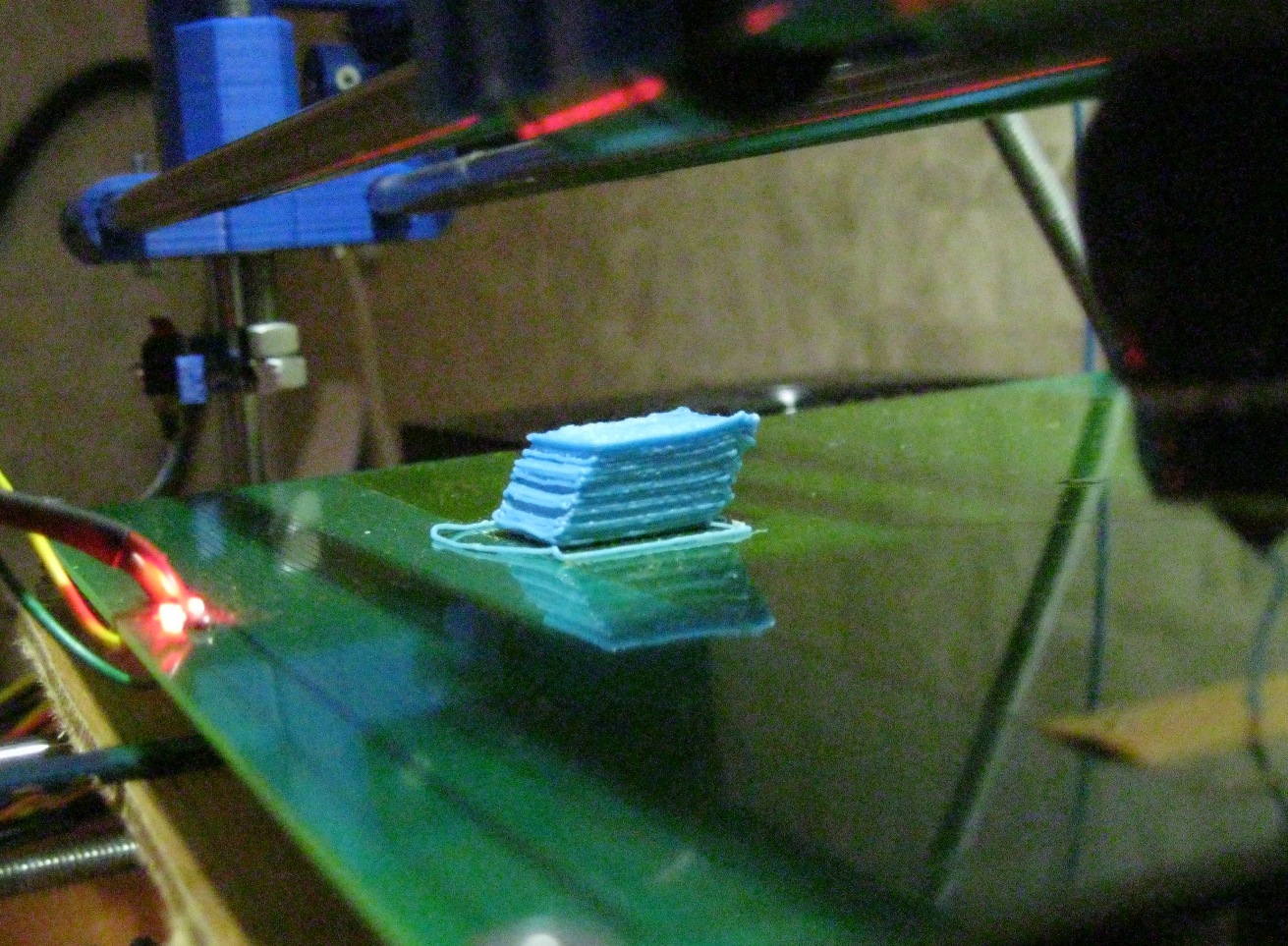

Первые пробы. Перекос по оси Y. Ремень?

Ракурс странный, но я бы сказал очень стабильные пропуски шагов по оси Y.
