Сделал несколько вариантов печати:
- Попробовал акселерейшн=1, результат - без изменений
- Попробовал выровнять скорости периметров, результат - без изменений (дрючит вскругления медленно, рывочками, потом на прямом участке моментально стартует так, что экструдер не успевает, а потом вываливает все (скорость обоих периметров в слике - 25мм/с)
Осталось проверить с СД-карты - можно узнать как это делают? Я вместо компа должен через ЮСБ подключить СДшку (или можно обычную флешку?), на которой записан 1 файл модеди в ж-коде и плата автоматом считывает файл и запускает печать? типа я ни в чем не участвую?
Спасибо.

дугами в прошивках лучше не пользоваться.
круг проходится равномерно (без замедлений)?

все равномерно.

попробуйте увеличить параметр DEFAULT_XYJERK в прошивке marlin до 30-40

поставил 40. не помогло.

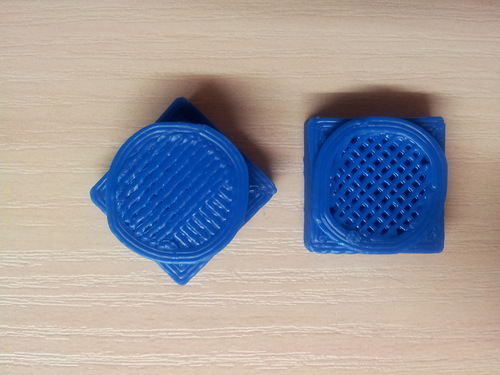

разверни квадрат чтоб ромбом стал - диагонали нормально печатаются?
размер квадрата совпадает с расчётным?
У меня последний марлин RC2, всё по умолчанию - никаких проблем.
А как печатает например на малых скоростях типа 10мм/сек?

фигня какая-то печатаем квадрат 20х20мм. печатает 20х19.5мм. разворачиваем на 45град. опять 20х19.5мм. модели что-ли такие?

Добавлено спустя 1 час 7 минут 24 секунды:
на скоростях 10мм/сек печатает еще квадратнее

Добавлено спустя 2 часа 5 минут 44 секунды:

разобрался. незадолго то того как стали окружности оквадраченными я поменял шестерни и ремни на Т2,5. плавность хода исключительная. но как оказалось шестерни имеют неравномерный шаг (примерно две диаметрально противоположных неравномерности через 22мм окружности шестерни, в которых движение замедлялось), поэтому такая фигня и вышла.

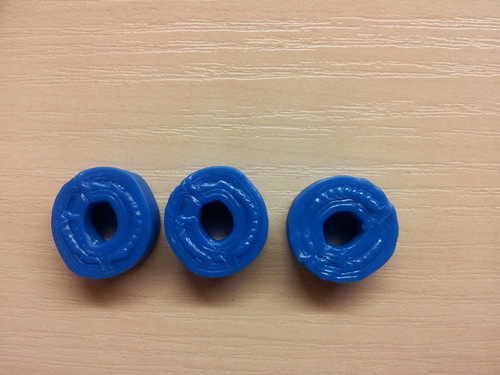

на фотках слева направо: с двумя ремнями Т2,5, с ремнем по Х Т5 и с двумя ремнями Т5.

Модератор setar:Картинки залил локально

нафига менял? на самом деле никаких преимуществ перед T5 не замечено. По крайней мере так утверждает nophead. У меня тоже T5

теоретически немного чище должна идти печать, у меня есть т2.5, как попробую - отпишусь.

С Т2.5 исчезли волны на гранях модели вдоль оси y. Точнее исчезли волны с периодом 5 и появились с периодом 2.5, которые не видно.

может тогда вообще ленточки попробовать , как на дисководах 5.25" было ?

так уж лучше винты поставить по x и y. CNC получится ...

вроде таких ускорений не получим ? я работаю на ускорениях до 3000 мм/с^2 при скоростях перемещений до 300мм/с

смотря шаг винтов какой

Плоские ремни?
У нас на одном из печатных станков порвался плоский металлический ремень дюймовой ширины. Поставщик оборудования предложил оригинальный за 20000 р. Поставщика послали и вырезали из плотного blackout банера полосу аналогичной ширины стоимостью 2 р. и печатали на ней полгода, подтянув пару раз за это время. Печатали бы и дальше, но от нечего делать заменили на металл, благо достался по случаю. Ускорение и скорость вроде сопоставимые, масса каретки побольше еще будет.
Хотя там усилия надо еще смотреть.

хорошая идея, нужно попробовать

Еще случай вспомнил, на другом станке износился зубчатый ремень редуктора с мелким зубом, растянулся, чтоли - начал зубами мимо впадин шкива попадать и вибрировать. Вывернул его наизнанку и одел гладкой стороной на зубчатые шкивы, вибрация ушла. Работали так пару месяцев, хоть и некомильфо, т.к. по идее износ двигателя чуть выше.

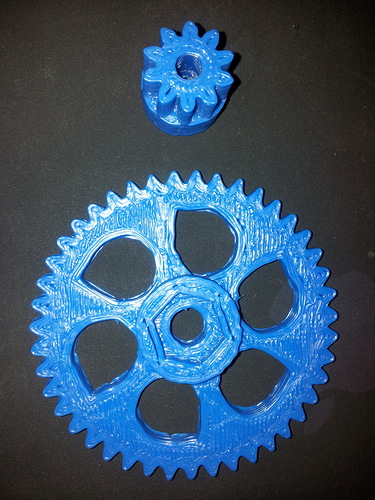

вобщем опять я недоволен печатью. при печати большой шестерни экструдера зубья получаются неодинаковыми. думаю имеет место какие-то заедания. может в подшипниках заедания, в аллюминиевых шестернях или может шаговик неправильный. что может быть?

Модератор setar:прикрепляйте пожалуйста картинки приложением к теме, согласно правилам!
на сторонних ресурсах картинок через год уже не будет, люди не поймут о чем была речь
