В связи с покупкой и началом хакания супер-пупер двигателя Dyson, буду складывать тут информацию.

Беспроводной пылесос Dyson DC35, контроллер pic16f690, что не может не радовать. Легкое гугление по "Dyson + pic16f690" привело к интересному документу с интересными картинками:
http://www.google.com/patents/US20120081064

Хорошее видео:

патентование давно в маразм скотилось

видео не видно

бгг, в видео чувак говорит что обычный коллекторный моторчик крутится медленно, "всего" 25 тыщ оборотов

ты найди лучше рисунок крыльчатки отпечатаем её в pla и отольём из люминия

Скорость вращения 110000 об/мин? То есть при радиусе турбины 3 см она переходит звуковой барьер? А при радиусе 70 см это уже была бы первая космическая?

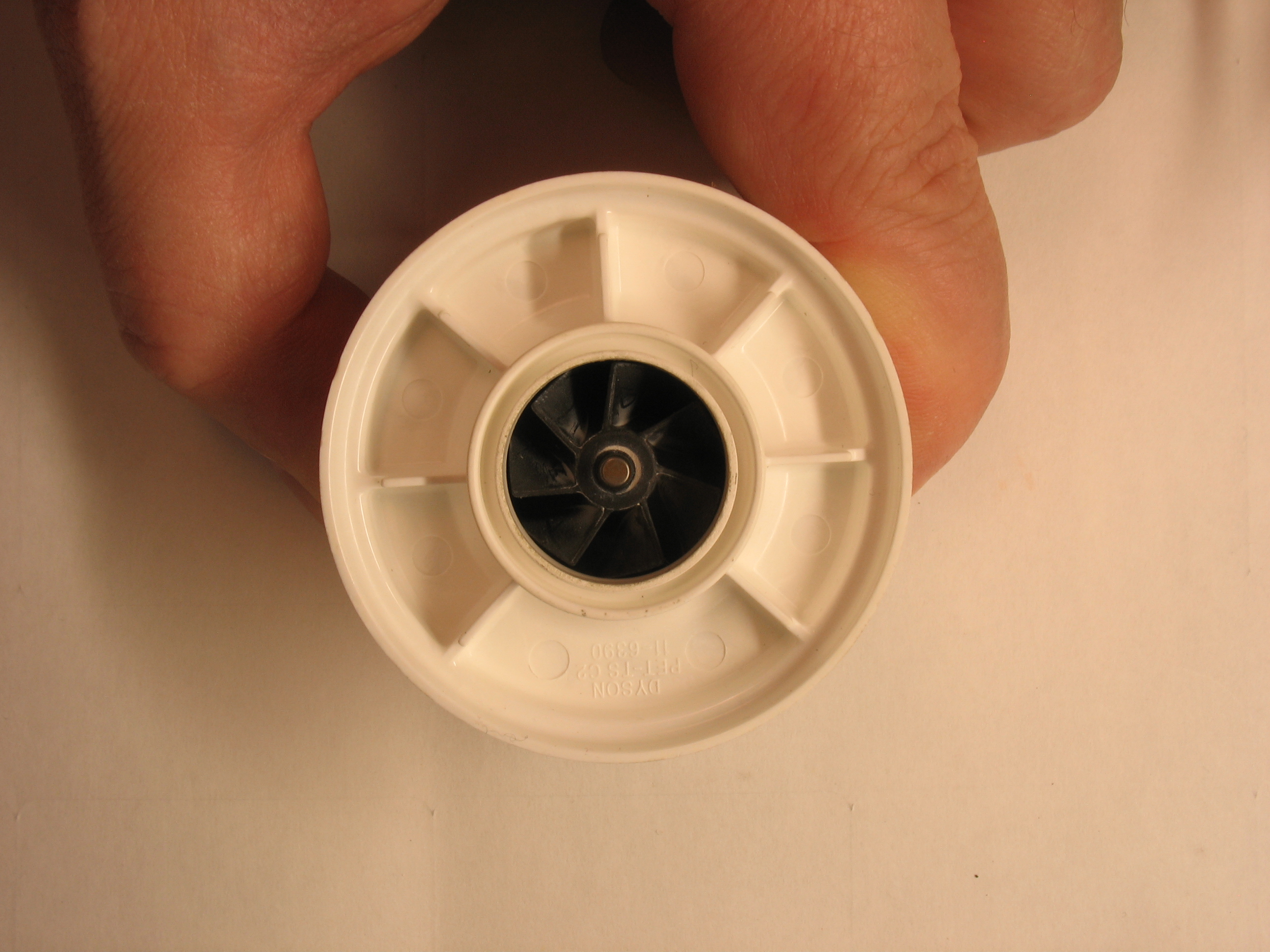

Турбинка сперду:

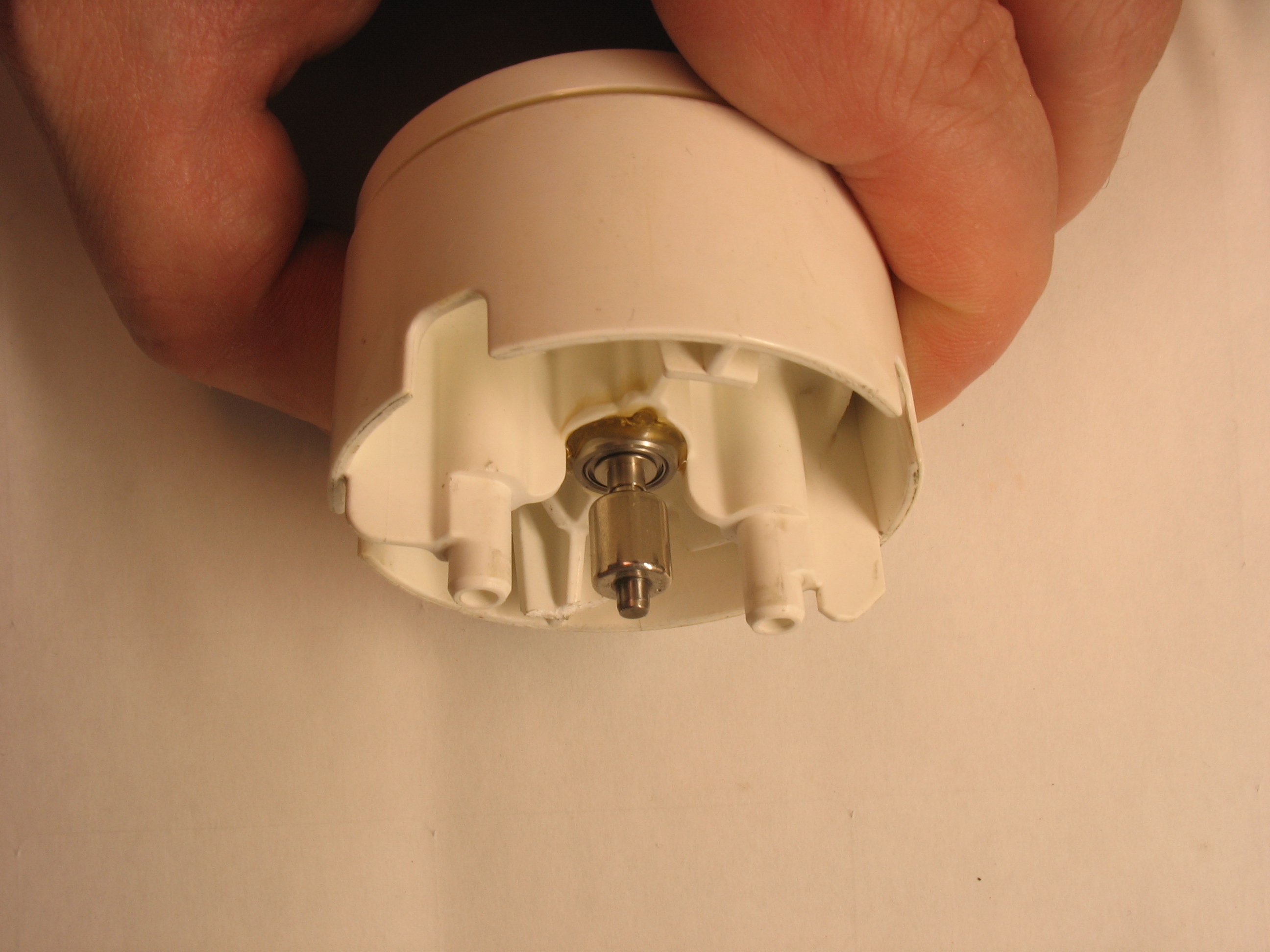

Сзаду, ротор с неодимовым 4-х полюсным круглым магнитом, подшип без люфтов вообще, но как он держит 120000 об/мин - хз.

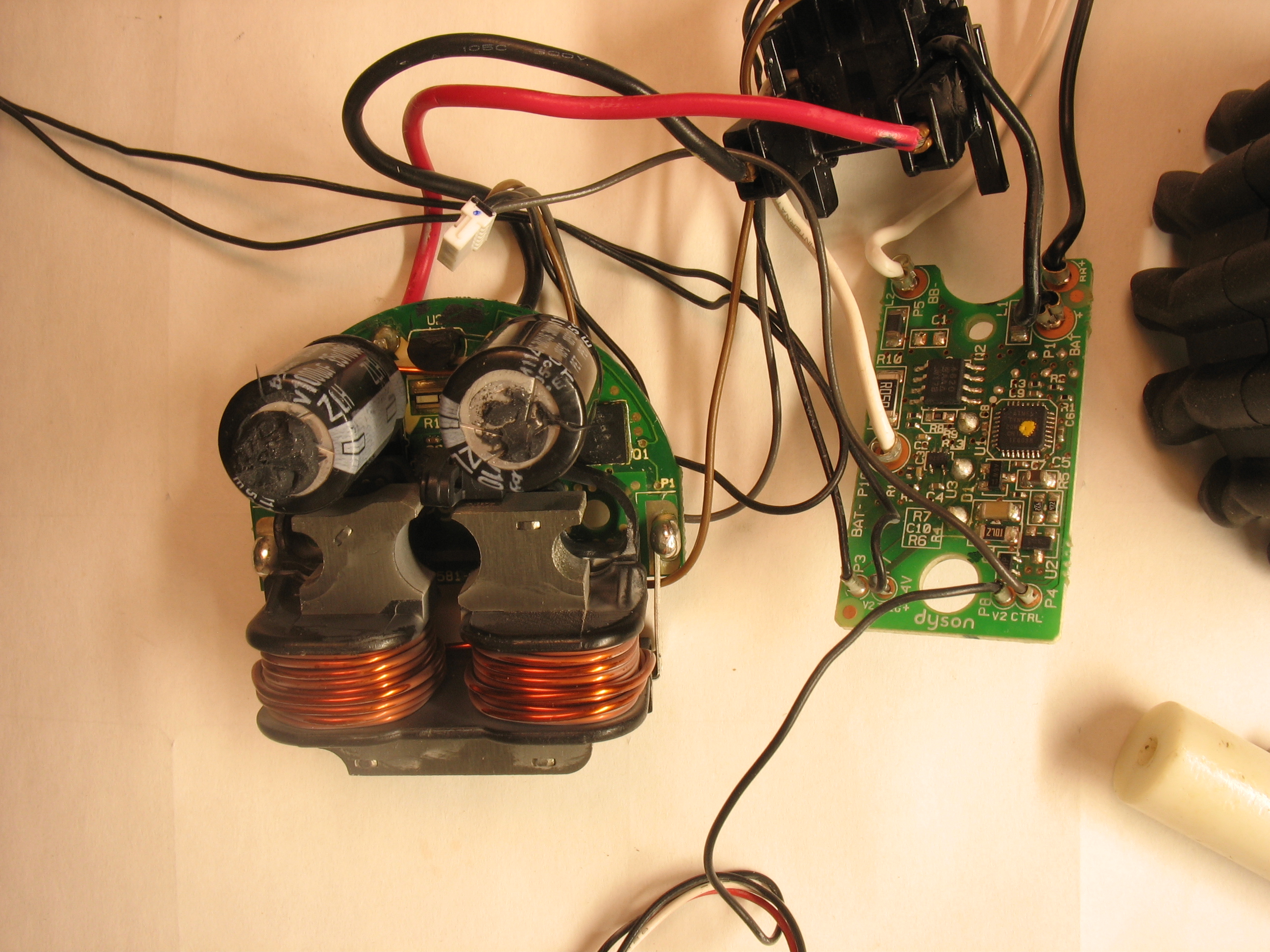

Статор двигателя на плате. Виден мосфет с маркировкой "Q1" (их там 4), мосфеты как в современных dc/dc на материнских платах компов. А справа плата отвечающая за "курок" и скорее всего за аккум. Вы думали в пылесосе один контроллер? Не, на этой плате - тадаааам, avr tiny


А это статор с обратной стороны, с моей любимой пикиной, ням-ням. А рядом лежит концевик проверки контейнера с мусором, это не я его перепаивал, это он такой изначально был. Это dyson, детка

тинька на курке!

из чего сделан магнитопровод?

Duhas писал(а):из чего сделан магнитопровод?

Тонкое трансформаторное железо, фиг знает почему так на фотке непонятно. Вообще, все платы покрыты слоем тонкой пыли. Думаю, плохая идея - продувать воздух через все кишки, изолировать надо было воздушный поток...

Плохой дядька Dyson залочил пикину, наверно боится что украдут его мега идею. Но ничо, мы, чукчи, народ маленький, но гордый.
Кста, eeprom открыта. Вполне вероятно, что через eeprom можно разблокировать пылесосы. Ремонтники хайтек аппаратуры, вам посыл.
"2PCB_Test!" в EEPROM повеселил

Код: Выделить всё

Address  00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F      ASCII

    00    02 D2 84 6B 00 00 00 FF 0E 01 FF 08 42 53 02 01 ...k.... ....BS..
    10    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ........ ........
    20    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ........ ........
    30    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ........ ........
    40    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ........ ........
    50    E0 9E 66 00 00 00 00 00 00 00 00 00 00 00 00 00 ..f..... ........
    60    00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ........ ........
    70    00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ........ ........
    80    00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ........ ........
    90    00 00 00 00 00 00 00 00 FF FF FF FF FF FF FF FF ........ ........
    A0    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ........ ........
    B0    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ........ ........
    C0    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FE ........ ........
    D0    FE FE FE FE FE FE FE FE FE FE FE FE FE FE FE FE ........ ........
    E0    FE FE FE FE FE FE FE FE FE FE FE FE FE FE FE FE ........ ........
    F0    00 32 50 43 42 5F 54 65 73 74 21 11 20 02 04 57 .2PCB_Te st!. ..W


Дауйсон тем и крут что скорость потоков настолько высока что частички пыли и грязи под действием центробежных сил сами отсеиваются. И на выходе мы получаем чистый воздух. По идее можно просто гонять воздух в комнате через пылесос и он будет очищаться. Вот только цены, удобство и практичность не для нашего рынка, по опыту в использовании говорю).

Греется видимо не по детски, приходится потоком воздуха охлаждать, а отдельный вентилятор ставить слишком...

А вы знаете, что если в поисковике набрать: "dyson dc62 полная разборка", то вы ничего не найдете? И так ничего не найдете: "dyson dc62 complete disassembly". Совсем ничего.
А он, падла, таки сдох. Ну как сдох, сильно шумит, не сосет (гусары молчать!) и срабатывает защита аккума. Примерно год назад я его не смог разобрать (ради интереса). В этот раз терять было нечего и разобрал. Вот теперь думаю надо зафотать сборку. Dyson, чуваг конечно хороший, но параноик. Очень долго прятал винты и защелки
Грязи из него вытряхнул - в ванну не зайти, откуда столько в таком маленьком корпусе? Из-за скоростей работы циклонов, мусор в нем забивается специфичный - спрессованная тонкая пыль, с силиконовых прокладок эту пыль можно удалить только под водой и с усилием. Треть отверстий циклонов были наглухо забиты. А стенки всех циклонов стали шершавые, отсюда и повышенный шум. вощем, если ваш dyson зашумел - продавайте мне по дешевке

Добавлено спустя 15 минут 42 секунды:
Картинка не моя (это большой пылесос), но показательна:

Ну а что ты хотел, выпендрился, купил суперпупертехнологию за куча бабла, думал будет работать бесконечно и не требовать мешков - а вот нет!

В общем, забил я на фотки, еле собрал все обратно. Конструкция - космос. Такое можно разработать только в 3д моделировании на компе. Принцип работы понял не до конца Будет чем заняться при след. обслуживании...
Работать стал нормально, турбощетки снимают стружку с матерчатых покрытий. Понял что нельзя таким пылесосом убирать мокрую/влажную/маслянистую(например еда) грязь. Такая грязь сразу отложится в циклонах на скорости 100500км/час
