Это Dyson, детка!

Сообщение Dmitry__ » 13 янв 2015, 02:08

В связи с покупкой и началом хакания супер-пупер двигателя Dyson, буду складывать тут информацию.

Беспроводной пылесос Dyson DC35, контроллер pic16f690, что не может не радовать. Легкое гугление по "Dyson + pic16f690" привело к интересному документу с интересными картинками:
http://www.google.com/patents/US20120081064

Хорошее видео:
Аватара пользователя
Dmitry__

Сообщения: 7154
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Это Dyson, детка!

Сообщение Angel71 » 13 янв 2015, 02:17

:roll: патентование давно в маразм скотилось
Аватара пользователя
Angel71

Сообщения: 9754
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Это Dyson, детка!

Сообщение Madf » 13 янв 2015, 12:18

видео не видно
Madf

Сообщения: 2711
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Это Dyson, детка!

Сообщение Myp » 13 янв 2015, 13:57

бгг, в видео чувак говорит что обычный коллекторный моторчик крутится медленно, "всего" 25 тыщ оборотов

ты найди лучше рисунок крыльчатки :) отпечатаем её в pla и отольём из люминия
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17204
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Это Dyson, детка!

Сообщение Vladimat » 13 янв 2015, 16:13

Скорость вращения 110000 об/мин? То есть при радиусе турбины 3 см она переходит звуковой барьер? А при радиусе 70 см это уже была бы первая космическая? :-)
Vladimat

Сообщения: 377
Зарегистрирован: 04 ноя 2014, 01:57

Re: Это Dyson, детка!

Сообщение Dmitry__ » 13 янв 2015, 18:42

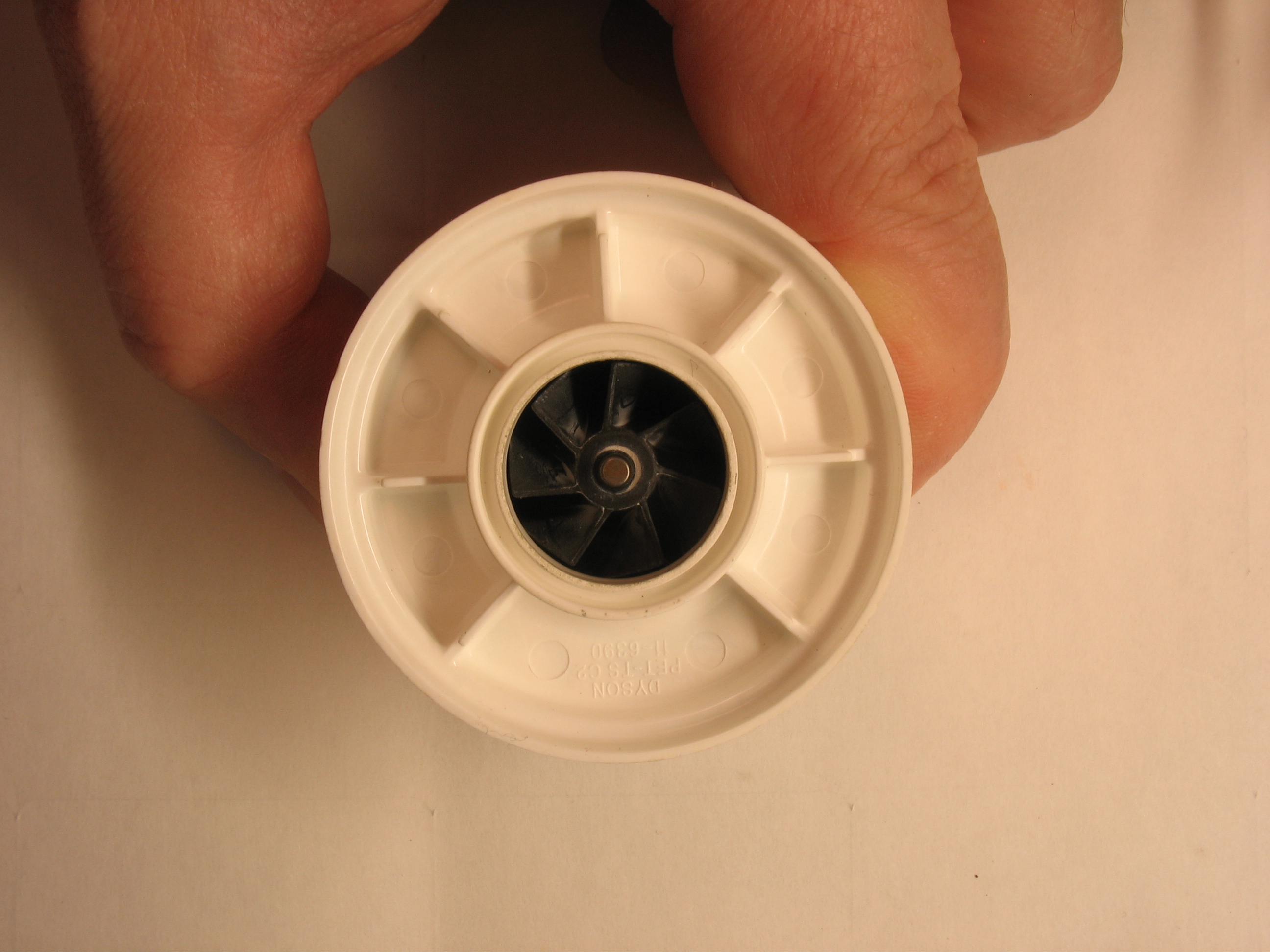

Турбинка сперду:

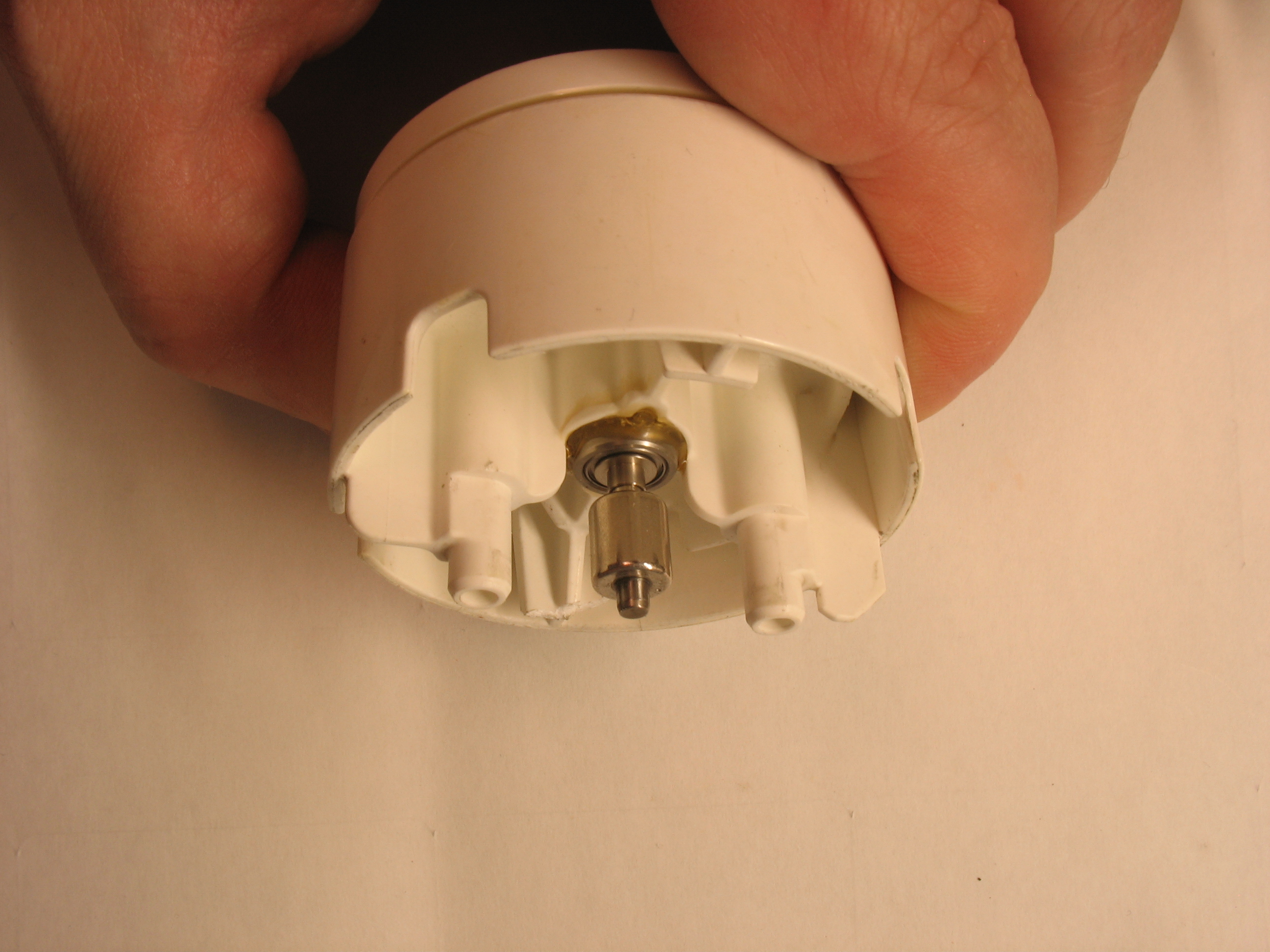

Сзаду, ротор с неодимовым 4-х полюсным круглым магнитом, подшип без люфтов вообще, но как он держит 120000 об/мин - хз.

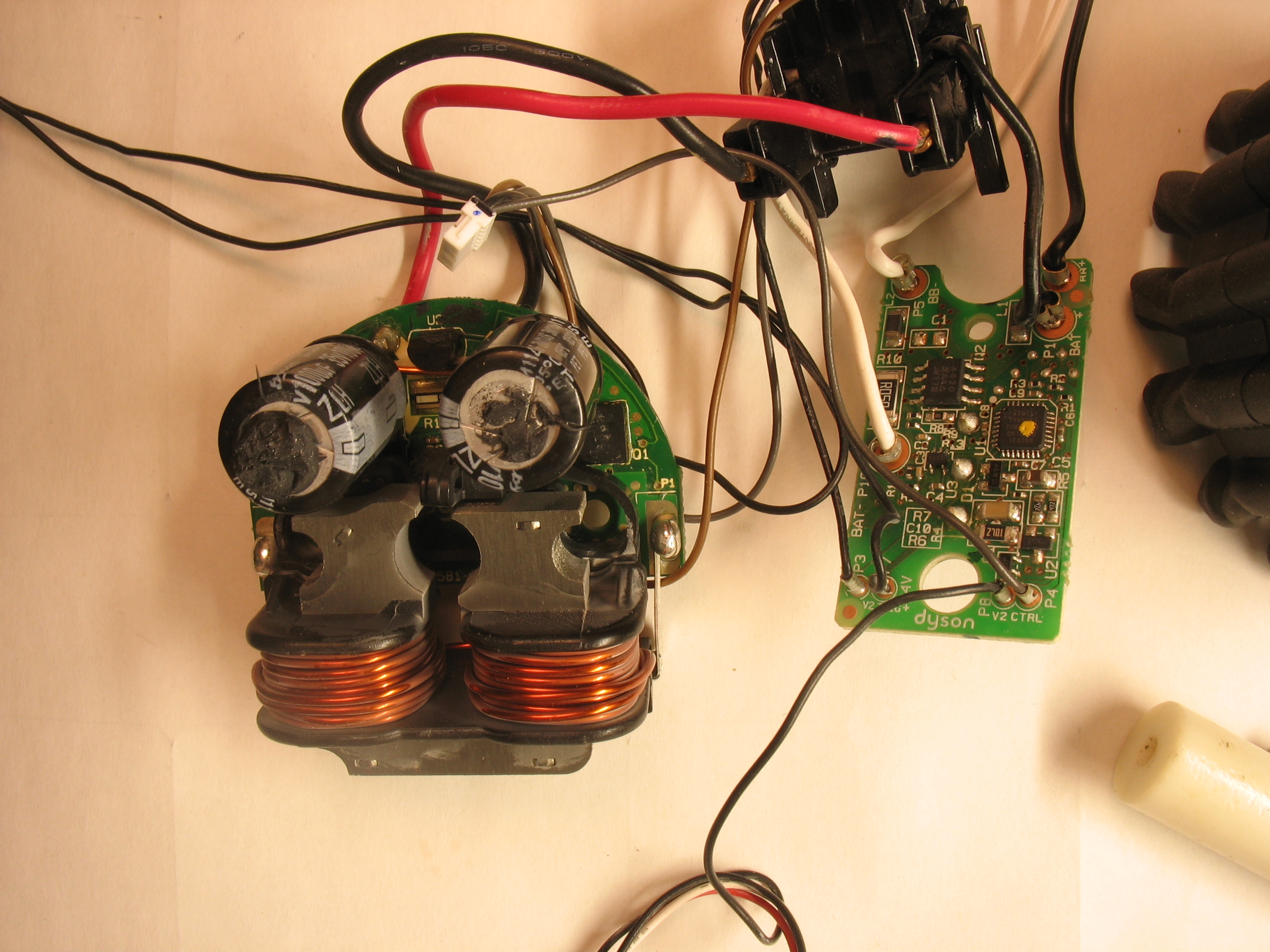

Статор двигателя на плате. Виден мосфет с маркировкой "Q1" (их там 4), мосфеты как в современных dc/dc на материнских платах компов. А справа плата отвечающая за "курок" и скорее всего за аккум. Вы думали в пылесосе один контроллер? Не, на этой плате - тадаааам, avr tiny :shock:

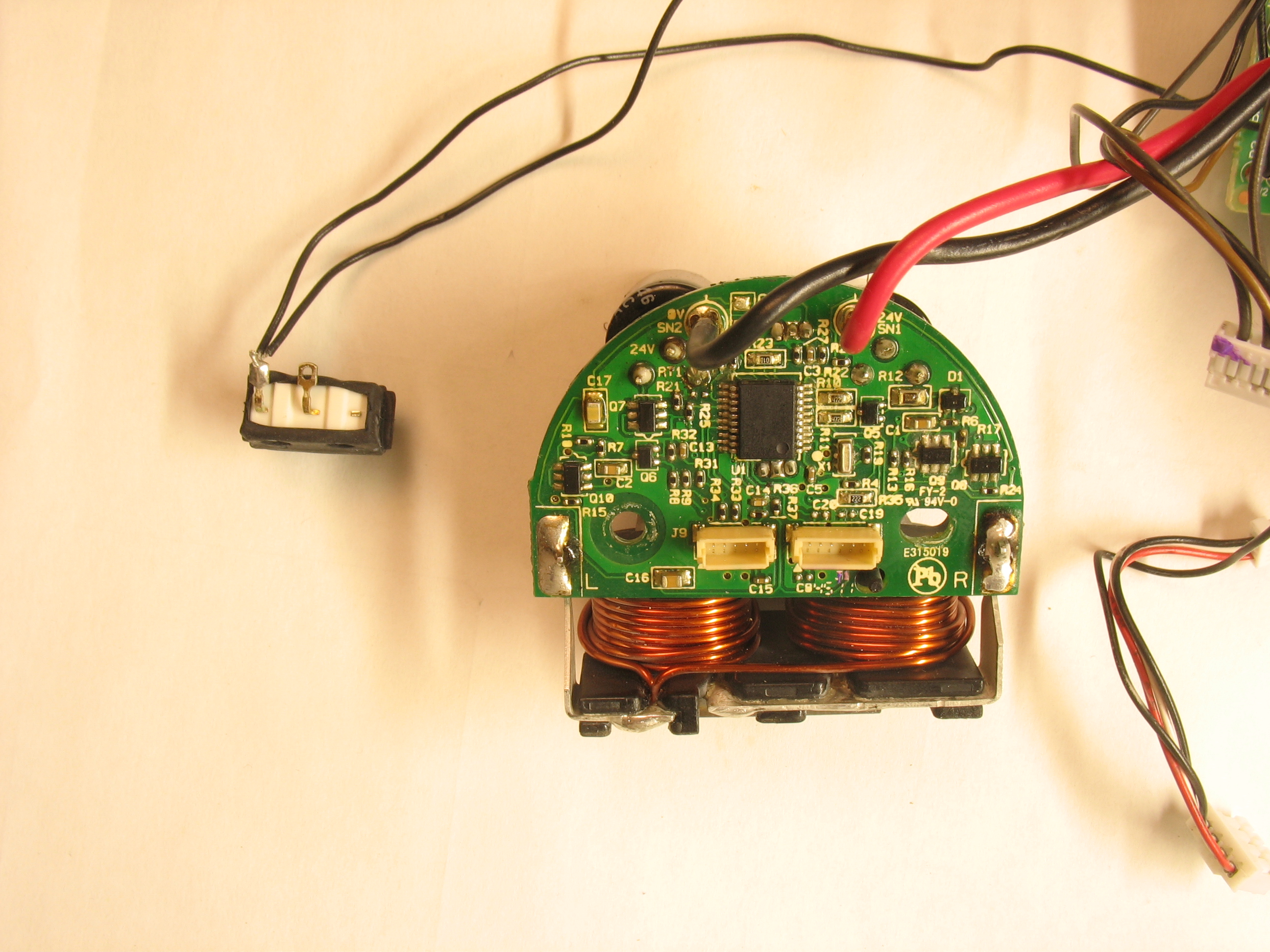

А это статор с обратной стороны, с моей любимой пикиной, ням-ням. А рядом лежит концевик проверки контейнера с мусором, это не я его перепаивал, это он такой изначально был. Это dyson, детка :D
Аватара пользователя
Dmitry__

Сообщения: 7154
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Это Dyson, детка!

Сообщение Madf » 13 янв 2015, 18:54

тинька на курке! :ROFL:
Madf

Сообщения: 2711
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Это Dyson, детка!

Сообщение Duhas » 14 янв 2015, 06:24

из чего сделан магнитопровод?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Это Dyson, детка!

Сообщение Dmitry__ » 14 янв 2015, 19:00

Duhas писал(а):из чего сделан магнитопровод?

Тонкое трансформаторное железо, фиг знает почему так на фотке непонятно. Вообще, все платы покрыты слоем тонкой пыли. Думаю, плохая идея - продувать воздух через все кишки, изолировать надо было воздушный поток...

Плохой дядька Dyson залочил пикину, наверно боится что украдут его мега идею. Но ничо, мы, чукчи, народ маленький, но гордый.
Кста, eeprom открыта. Вполне вероятно, что через eeprom можно разблокировать пылесосы. Ремонтники хайтек аппаратуры, вам посыл.
"2PCB_Test!" в EEPROM повеселил :)
Код: Выделить всёРазвернуть
 Address  00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F      ASCII

    00    02 D2 84 6B 00 00 00 FF 0E 01 FF 08 42 53 02 01 ...k.... ....BS..
    10    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ........ ........
    20    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ........ ........
    30    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ........ ........
    40    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ........ ........
    50    E0 9E 66 00 00 00 00 00 00 00 00 00 00 00 00 00 ..f..... ........
    60    00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ........ ........
    70    00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ........ ........
    80    00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ........ ........
    90    00 00 00 00 00 00 00 00 FF FF FF FF FF FF FF FF ........ ........
    A0    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ........ ........
    B0    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ........ ........
    C0    FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FE ........ ........
    D0    FE FE FE FE FE FE FE FE FE FE FE FE FE FE FE FE ........ ........
    E0    FE FE FE FE FE FE FE FE FE FE FE FE FE FE FE FE ........ ........
    F0    00 32 50 43 42 5F 54 65 73 74 21 11 20 02 04 57 .2PCB_Te st!. ..W
Аватара пользователя
Dmitry__

Сообщения: 7154
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Это Dyson, детка!

Сообщение DR1F » 25 май 2016, 13:40

Дауйсон тем и крут что скорость потоков настолько высока что частички пыли и грязи под действием центробежных сил сами отсеиваются. И на выходе мы получаем чистый воздух. По идее можно просто гонять воздух в комнате через пылесос и он будет очищаться. Вот только цены, удобство и практичность не для нашего рынка, по опыту в использовании говорю).
DR1F

Сообщения: 50
Зарегистрирован: 11 окт 2015, 20:47

Re: Это Dyson, детка!

Сообщение Medtech » 25 май 2016, 23:01

Греется видимо не по детски, приходится потоком воздуха охлаждать, а отдельный вентилятор ставить слишком...
Аватара пользователя
Medtech

Сообщения: 366
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: Это Dyson, детка!

Сообщение Dmitry__ » 26 окт 2016, 01:03

А вы знаете, что если в поисковике набрать: "dyson dc62 полная разборка", то вы ничего не найдете? И так ничего не найдете: "dyson dc62 complete disassembly". Совсем ничего. :shock:
А он, падла, таки сдох. Ну как сдох, сильно шумит, не сосет (гусары молчать!) и срабатывает защита аккума. Примерно год назад я его не смог разобрать (ради интереса). В этот раз терять было нечего и разобрал. Вот теперь думаю надо зафотать сборку. Dyson, чуваг конечно хороший, но параноик. Очень долго прятал винты и защелки :)
Грязи из него вытряхнул - в ванну не зайти, откуда столько в таком маленьком корпусе? Из-за скоростей работы циклонов, мусор в нем забивается специфичный - спрессованная тонкая пыль, с силиконовых прокладок эту пыль можно удалить только под водой и с усилием. Треть отверстий циклонов были наглухо забиты. А стенки всех циклонов стали шершавые, отсюда и повышенный шум. вощем, если ваш dyson зашумел - продавайте мне по дешевке :)
