I-Spy Tank by HappyCow

Сообщение nikoil » 17 май 2013, 12:34

Недавно приобрел замечательную игрушку I-Spy Tank от HappyCow



Как оказалось этот танк работает только с устройствами от компании Apple, но их официальная программа есть и на GooglePlay, но при попытке подключится к танку программа вылетала. Написав разработчику этой программы я получил ответ, мол нужно обновить прошивку танка:
Код: Выделить всёРазвернуть
1. Подключитесь к танку через ПК
2. Откройте браузер и введите "10.10.1.1"
3. Логин/Пароль : HAPPYCOW/HAPPYCOW
4. Далее находим вкладку “management --> firmware --> upgrade"
5. Выбираем прошивку и нажимаем ок

fw-321-Leo_ControlPatch_ContentLength.zip
(3.07 МиБ) Скачиваний: 0


Но после прошивки танк перестал раздавать сеть и не обнаруживается никаким устройством. Обычно при включении загорался второй мигающий диод, но больше он не мигает. Кнопка сброса и замена батареек не помогает, разработчики танка с такой проблемой не сталкивались.

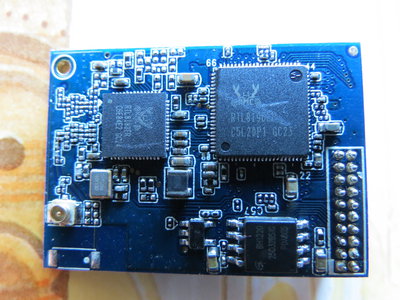

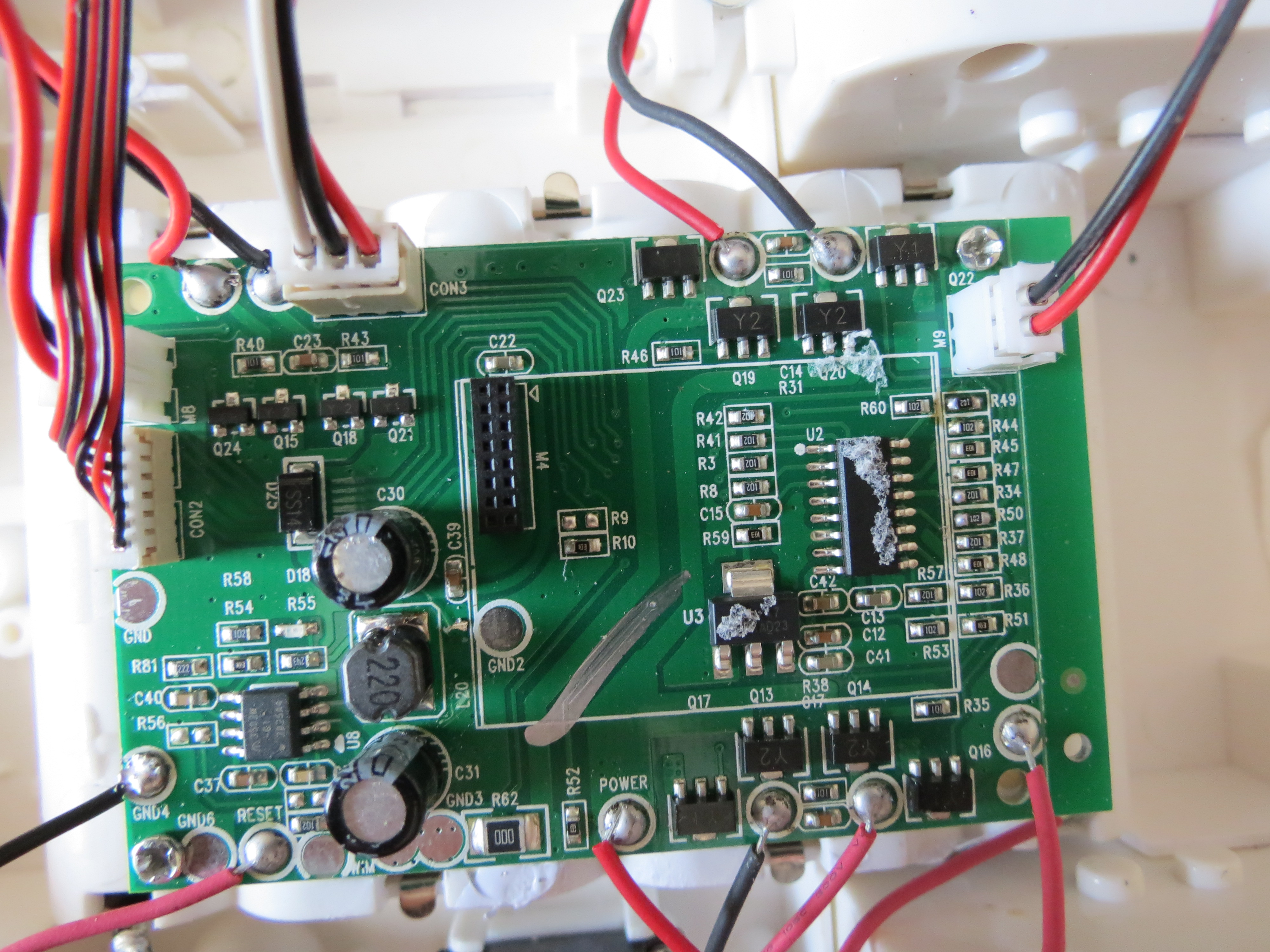

Разобрал танк и прикрепляю фото плат, подобную плату найти не смог, инструкция по прошивке и никаких распиновок найти тоже не удалось.
Помогите воскресить танк.
Вложения
nikoil

Сообщения: 15
Зарегистрирован: 27 фев 2013, 00:13

Re: I-Spy Tank by HappyCow

Сообщение elmot » 17 май 2013, 13:09

еще один такой же попался

Добавлено спустя 1 минуту 23 секунды:
ищите даташит на чипы, дергайте разработчика своего. Где там хоть какая-нибудь консоль?
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: I-Spy Tank by HappyCow

Сообщение Myp » 17 май 2013, 13:22

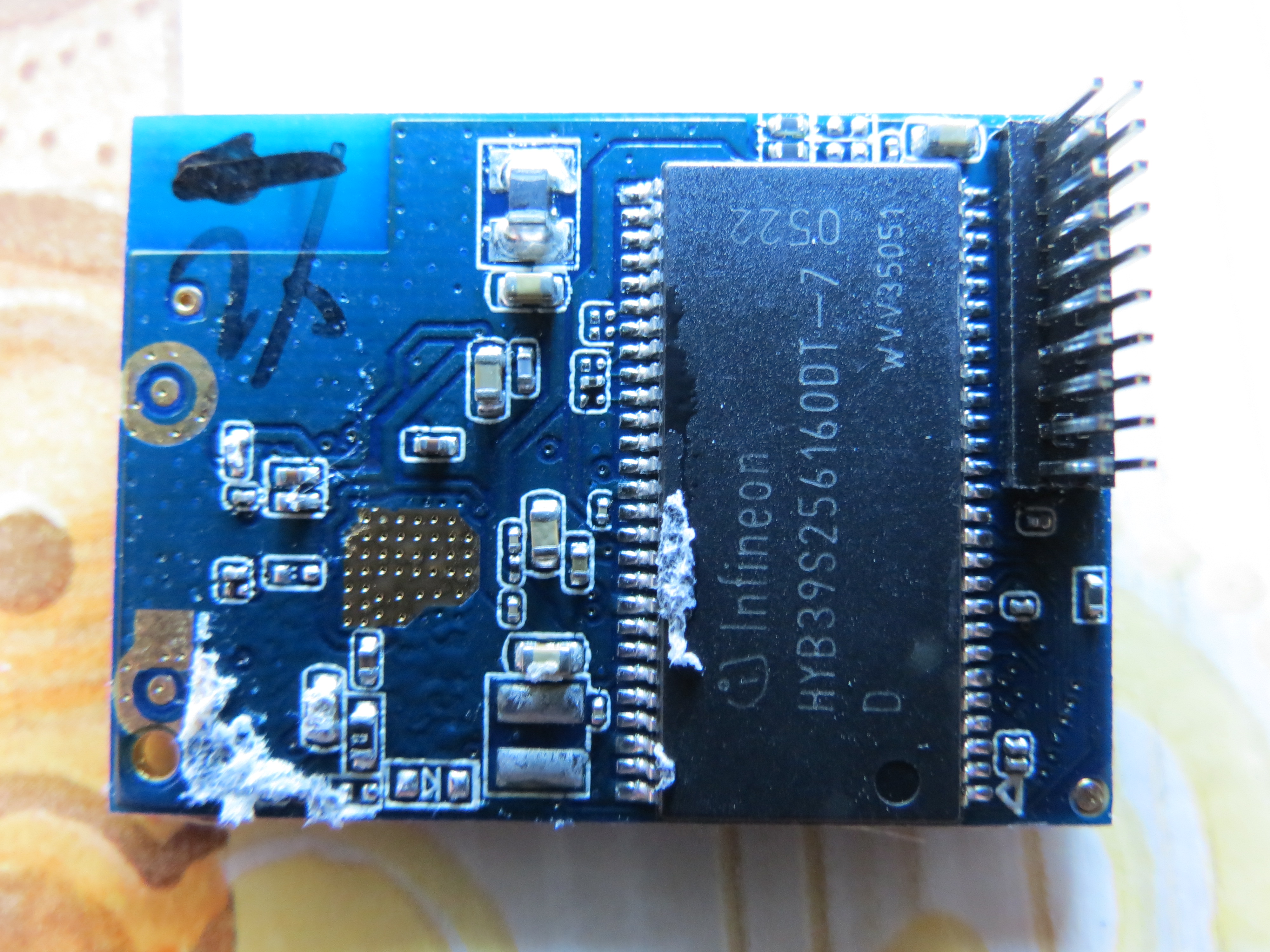

что с обратной стороны зеленой платы на верхней фотке?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17488
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: I-Spy Tank by HappyCow

Сообщение vassav » 17 май 2013, 14:28

Myp писал(а):что с обратной стороны зеленой платы на верхней фотке?

С обратной стороны ничего нету

Добавлено спустя 4 минуты 52 секунды:
На двух крайних выводах обнаружил сигнал (возможно uart, а может и не он), пробовал к ним подключится по UART, но безуспешно, перебрал все стандартную линейку скоростей - на выходе только мусор.
Аватара пользователя
vassav

Сообщения: 155
Зарегистрирован: 26 дек 2011, 11:57
Откуда: СПБ
Skype: vassav_
прог. языки: C#

Re: I-Spy Tank by HappyCow

Сообщение Myp » 17 май 2013, 14:33

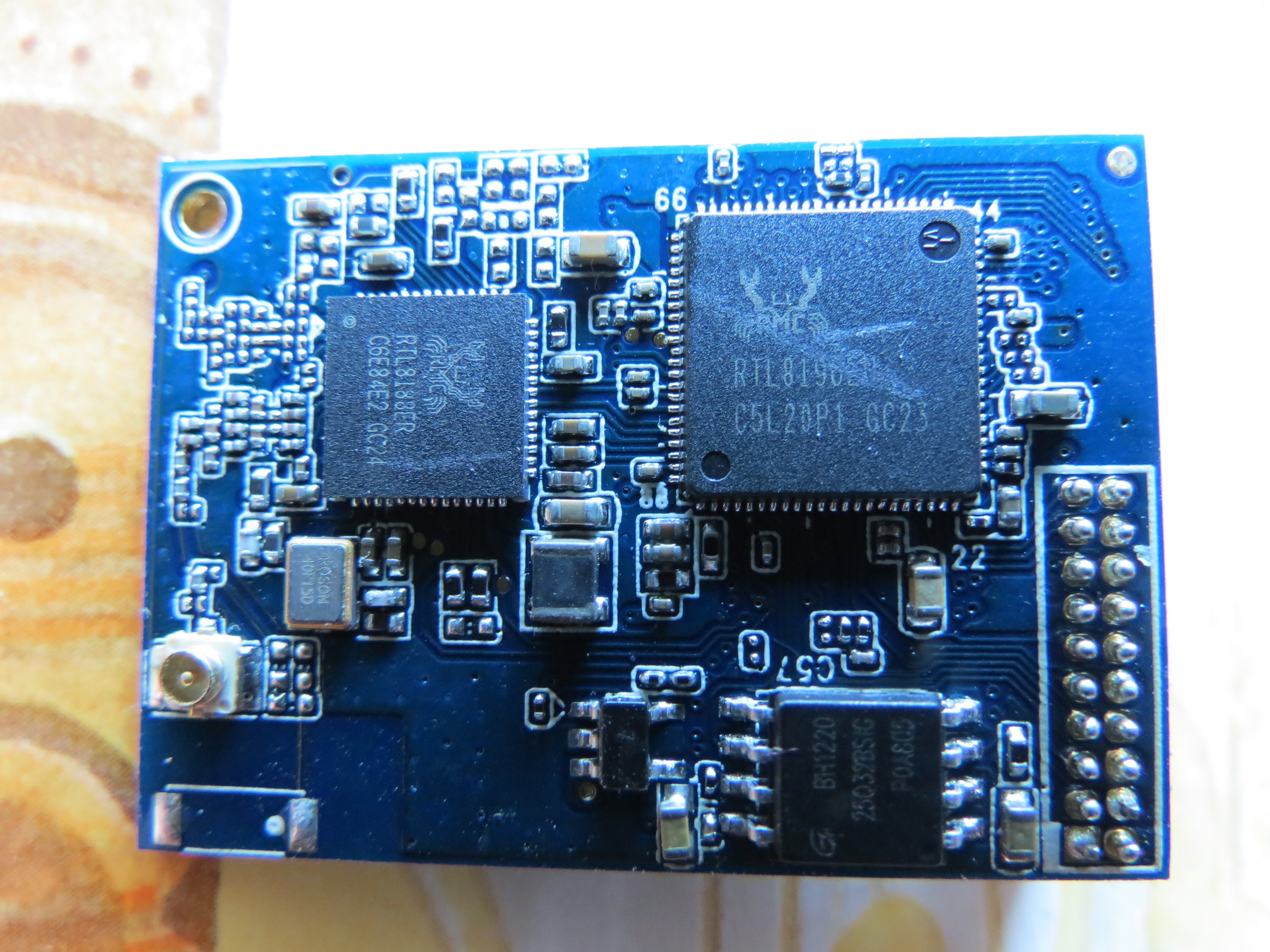

тоды ищи распиновку на микру rtl8186 на синей плате и ищи где на многоконтактном разъёме выведен уарт
цепляйся к уарту и смотри на что ругается.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17488
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: I-Spy Tank by HappyCow

Сообщение vassav » 17 май 2013, 14:45

Myp писал(а):тоды ищи распиновку на микру rtl8186 на синей плате и ищи где на многоконтактном разъёме выведен уарт
цепляйся к уарту и смотри на что ругается.

Там rtl8196EU

Добавлено спустя 5 минут 33 секунды:
Нашел один но тут корпус другой и распиновка тоже
Аватара пользователя
vassav

Сообщения: 155
Зарегистрирован: 26 дек 2011, 11:57
Откуда: СПБ
Skype: vassav_
прог. языки: C#

Re: I-Spy Tank by HappyCow

Сообщение Myp » 17 май 2013, 14:55

ну что могу сказать, ищи лучше :)
когда найдёшь и подцепишься выкладывай сюда что в терминал выдаёт робот при включении питания
дальше спецы тебе помогут его оживить.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17488
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: I-Spy Tank by HappyCow

Сообщение vassav » 17 май 2013, 15:00

Вопрос: а какой это тип корпуса у rtl8196EU?
Аватара пользователя
vassav

Сообщения: 155
Зарегистрирован: 26 дек 2011, 11:57
Откуда: СПБ
Skype: vassav_
прог. языки: C#

Re: I-Spy Tank by HappyCow

Сообщение Dmitry__ » 17 май 2013, 15:01

А я так и не понял, кто брикнул танк? nikoil или vassav? :)
Аватара пользователя
Dmitry__

Сообщения: 7652
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: I-Spy Tank by HappyCow

Сообщение vassav » 17 май 2013, 15:03

Dmitry__ писал(а):А я так и не понял, кто брикнул танк? nikoil или vassav? :)

:oops:
Аватара пользователя
vassav

Сообщения: 155
Зарегистрирован: 26 дек 2011, 11:57
Откуда: СПБ
Skype: vassav_
прог. языки: C#

Re: I-Spy Tank by HappyCow

Сообщение Dmitry__ » 17 май 2013, 15:10

корпус QFN-88
Аватара пользователя
Dmitry__

Сообщения: 7652
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: I-Spy Tank by HappyCow

Сообщение vassav » 20 май 2013, 22:30

Т.к. нет осциллографа, собрал на stm32 логический анализатор. Проверил все пины колодки верхней платы - уарт не обнаружен.
Попробовал с другого танка перепаять чип памяти - тоже не помогло (чип впаял обратно, второй остался рабочий).
А вот что с первым делать - не знаю. Даташита не найти. И чувствую что таких мертвых танков скоро будет все больше.
Аватара пользователя
vassav

Сообщения: 155
Зарегистрирован: 26 дек 2011, 11:57
Откуда: СПБ
Skype: vassav_
прог. языки: C#

Re: I-Spy Tank by HappyCow

Сообщение nikoil » 21 май 2013, 13:48

Нашел подобную плату.Может распиновка разьемов подойдет? Там есть даже usb. http://www.asiarf.com/The-Smallest-Tiny ... w-341.html
На GooglePlay появился еще один коммент о том что I-Spy Tank не включается после прошивки, вот ссылка на блог китайца который выложил прошивку http://www.cnblogs.com/leoman/articles/3064219.html а вот ссылка на саму прогу https://play.google.com/store/apps/details?id=com.leo.wifitoys.Controler.jgremoter&feature=search_result#?t=W251bGwsMSwxLDEsImNvbS5sZW8ud2lmaXRveXMuQ29udHJvbGVyLmpncmVtb3RlciJd у кого есть возможность пожалуйста оставьте коммент к программе о том что после прошивки танк не работает, может они испугаются и начнут искать решение данной проблемы.
nikoil

Сообщения: 15
Зарегистрирован: 27 фев 2013, 00:13

Re: I-Spy Tank by HappyCow

Сообщение Madf » 21 май 2013, 15:31

иными словами: у кого есть танк, попробуйте, брикните его :D
Madf

Сообщения: 3020
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: I-Spy Tank by HappyCow

Сообщение Myp » 21 май 2013, 16:34

nikoil писал(а): у кого есть возможность пожалуйста оставьте коммент к программе о том что после прошивки танк не работает, может они испугаются и начнут искать решение данной проблемы.

а смысл? прога то не официальная, её китаец написал. разработчики её и не видели может быть.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17488
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
