Во, расписал так расписал! Спасибо!

ЫЫЫЫЫЫ, сходили 8 марта чего-нибудь жене купить
Купили электромобиль годовалому ребенку, старшему сыну - фисташек кг., а папе - пыва. С праздником, дорогие мужчины!

Пульт у машинки - хрень. Ща поменяю управление на автомобильный брелок, keelog, воткну литиевые аккумы, свой контроллер. Будет самый крутой во дворе

Машинка такая:

Извини за длительное отсутствия, пару дней был в гостях, по приезду комп заглючил (винт посыпался), наконец-то поднял комп и добрался до инета.
Скачал прошивку протестировал, работает супер , как только я не пытался подвесить программу, и с банкой, и быстрым хаотическим нажатием , и одновременным нажатием кнопок на двух пультах, всё безрезультатно
Теперь можно смело всё документировать.

Добавлено спустя 10 минут 14 секунд:
Пробовал прошивать брелок с помощью PicKit-2, шьётся, но не работает , как правильно вписать мануфактурник в оболочке программатора?

И ещё, расскажи поподробнее о выходе на 232 порт

Ann писал(а):Пробовал прошивать брелок с помощью PicKit-2, шьётся, но не работает , как правильно вписать мануфактурник в оболочке программатора?

В общем забыл я все как делал с pickit. Полез в гугль, освежить склероз, нашел хорошую статью. И вспомнил что делал через плагин иде мплаб.

Помню что долго подбирал порядок следования байт в мануфактурнике. В общем при исследовании выбирай простой серийник и мануфактурник типа "00000001"
http://masters.donntu.edu.ua/2012/frt/y ... /index.htm

Ann писал(а):И ещё, расскажи поподробнее о выходе на 232 порт

А чего рассказывать? Можно к пикине прикрутить последовательный порт rs232. В который выдавать всю декодированную информацию и сырые данные с эфира. Типа чтоб не релюшками на выходе управлять, а обрабатывать информацию своими алгоритмами.

статью про плагин в мп-лаб я ещё раньше нашёл, и делал всё согласно инструкции, но так ничего и не вышло, короче, проще программатором делать чем мозги еще с пик китом парить, кстати, я уже с цыферками мануфактурника поигрался, всё работает

Надо допилить программатор, вынести мануфактурник и серийный номер в eeprom, как с декодером. Чтоб не компилить каждый раз.
Ннннада?

Ещё не до конца понял как программировать брелок, делаю так: прошиваю пик, готовым, или компилированным с изменённым ман-ком гекс файлом, вставляю в программатор для HCS подпаиваю проводки к брелку, включаю питания прог-ра. всетодиод моргает один раз, откл. питания. После этого всё работает. Я правильно всё делаю? И какое назначения кнопки?

Не, программируется кнопкой. (Может при вкл. питания тоже шьет, не проверял)
После программирования к серийному номеру добавляется "1" (сохраняется в eeprom, чтоб не сбрасывался при выкл. питания)

Dmitry__ писал(а):Надо допилить программатор, вынести мануфактурник и серийный номер в eeprom, как с декодером. Чтоб не компилить каждый раз.
Ннннада?

Ну это вообще было-бы супер, автоматически избавляемся от кучи лишних телодвижений, и кучи вопроссов типа как редактировать мануфактурник, и чем компилировать асм. в гекс. и т.д

В автомобильных сигнализациях во всех практически есть или в китайских устройствах управления освещением и жалюзями

это я к вопросу где брать приемники свергенератор
вот здесь можно заказать http://www.dalkon.ru/goods.php?id=2412
оплатить можно яндексом, за пересылку возьмут 180р

Busy писал(а):вот здесь можно заказать http://www.dalkon.ru/goods.php?id=2412

Круто, там и брелки есть на keeloq. Здравствуй новое изобретение велосипеда

Ну вот , как и обещал, детальное описания проекта "Автомобильные брелки Keeloq с пользой для дела"
И так начнёмс:

Для начала обзаводимся брелком на чипе HCS2xx-3xx, и приёмником 433.92 Мгц. Их немеренно на любом автосервисе где устанавливают авто-сигнализации,именно так я и сделал. После похода в автосервис я стал обладателем трёх сигнализаций, и четырёх пультов. С блоков выпаял только приемники, ещё и остались неплохие корпуса ,и плати доноры SMD.
Кстати, из сигнализации можно сделать готовое исполнительное устройство, почти у всех куча релюшек и набор ключей на микросхеме ULN2003.

Мои преобретения:

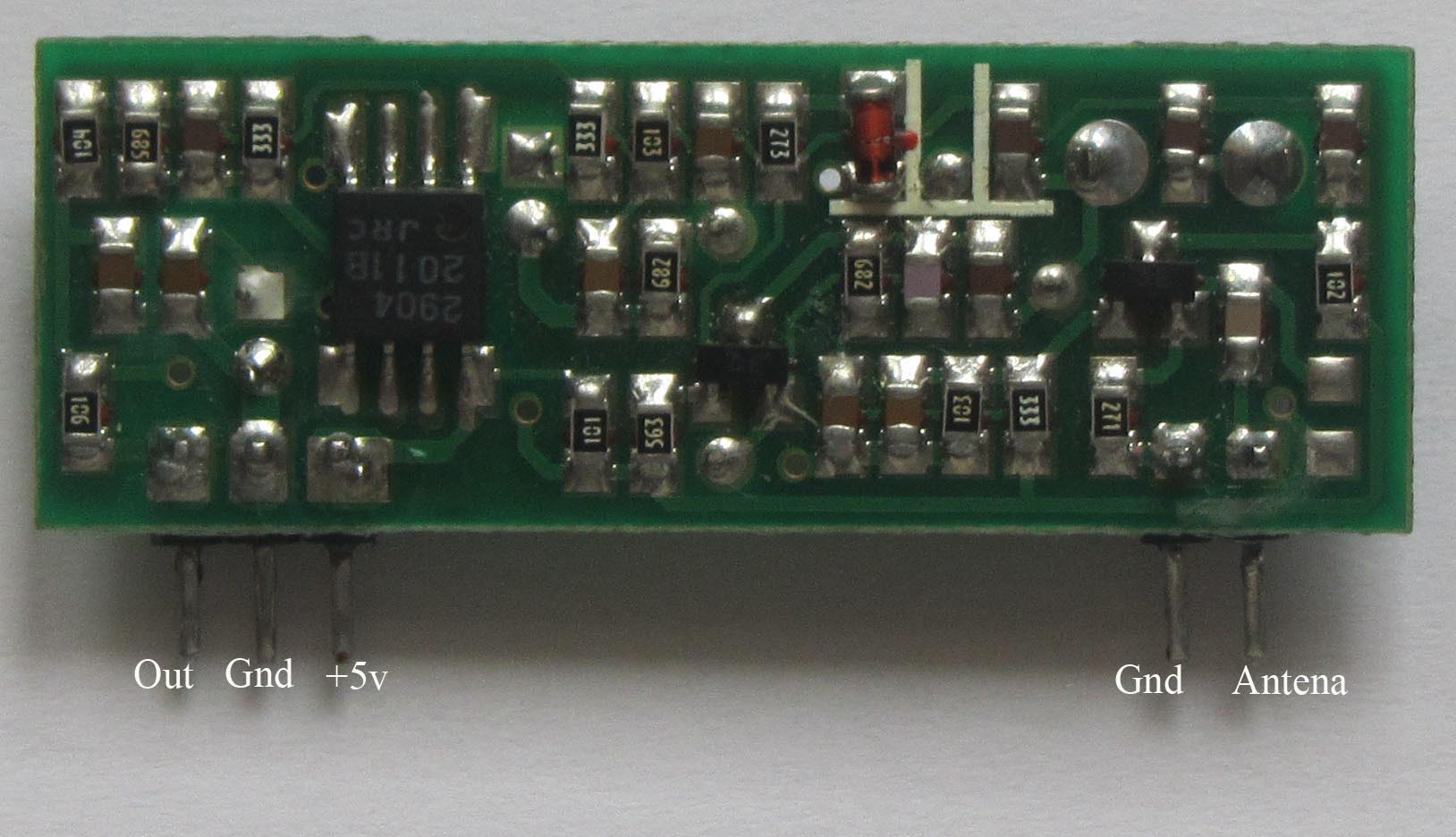

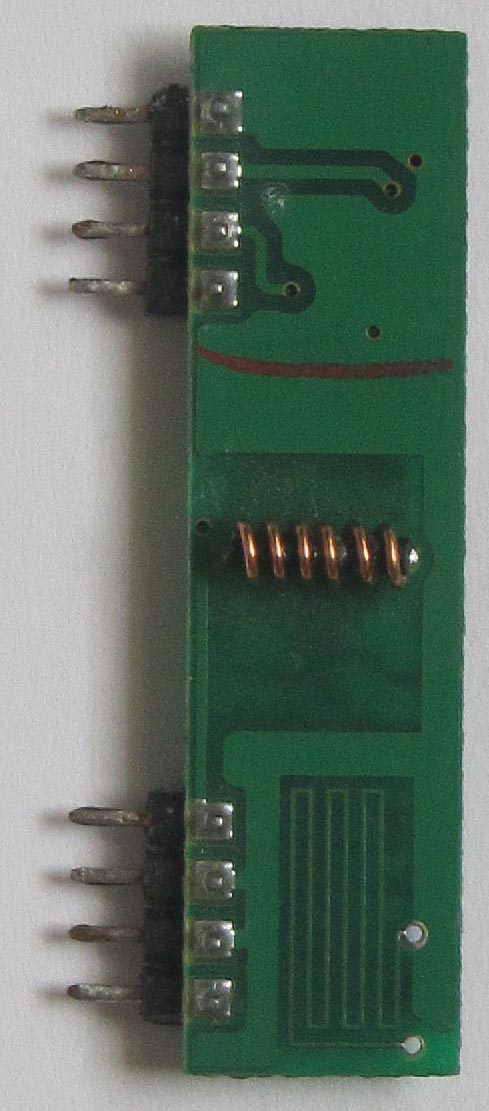

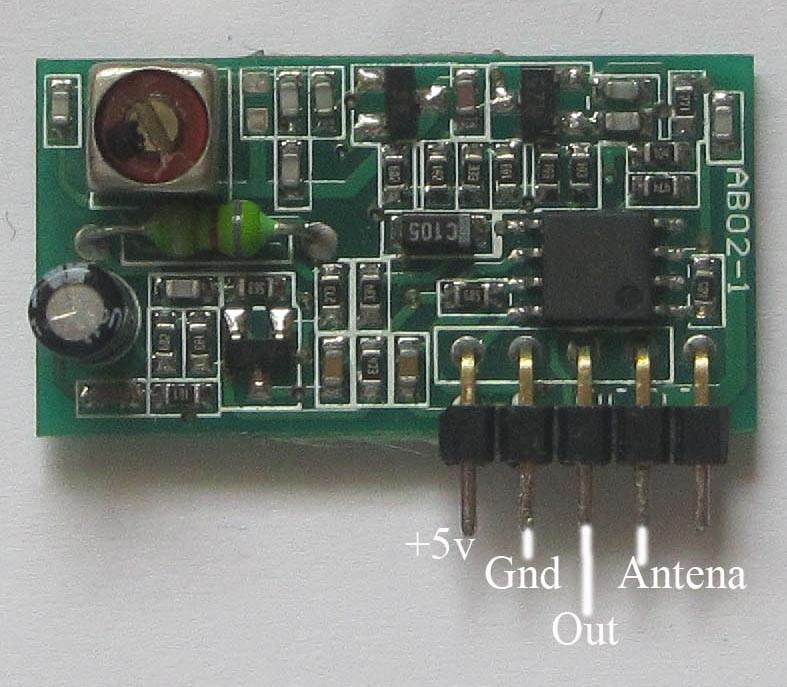

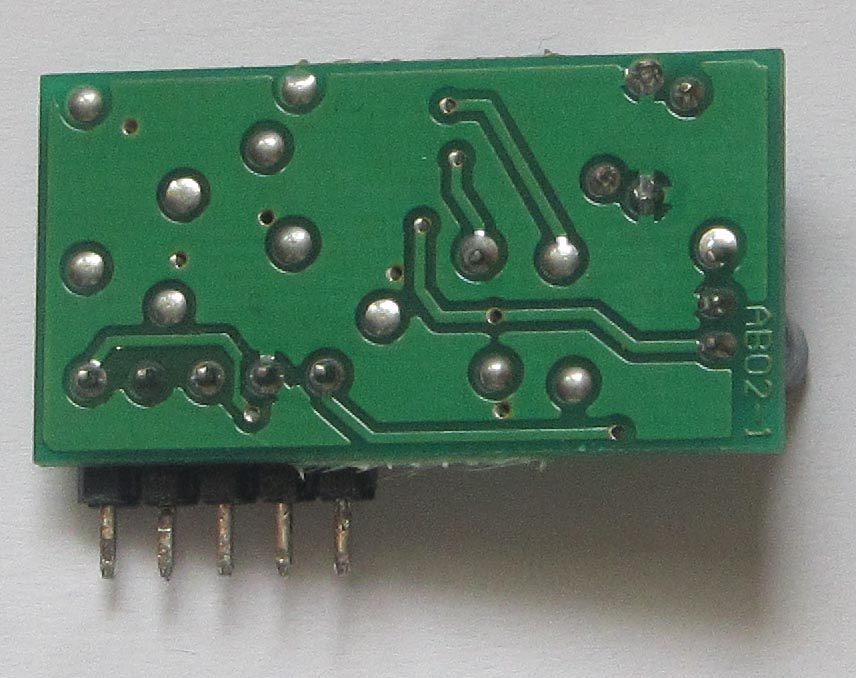

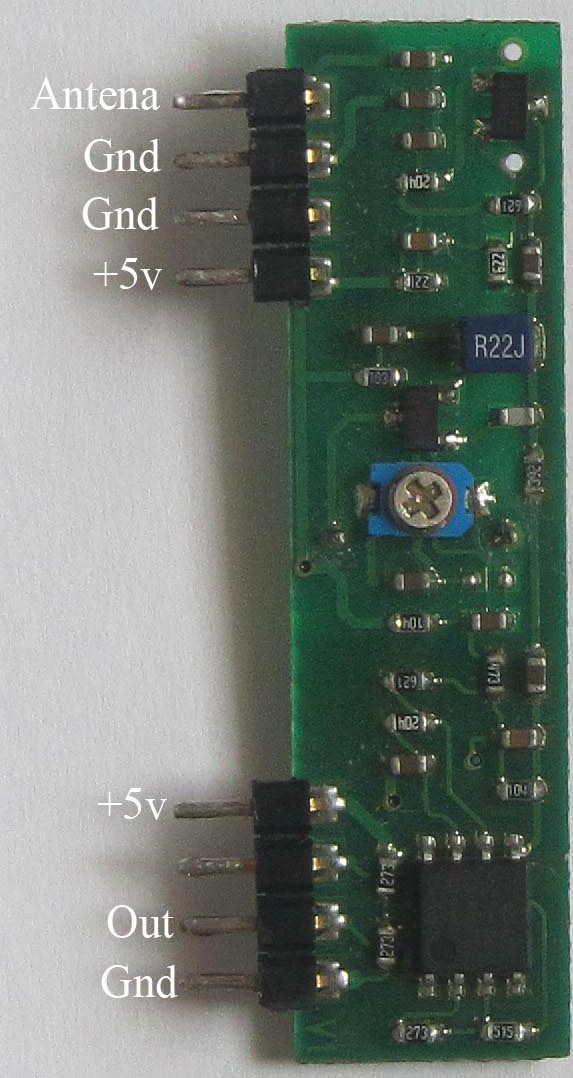

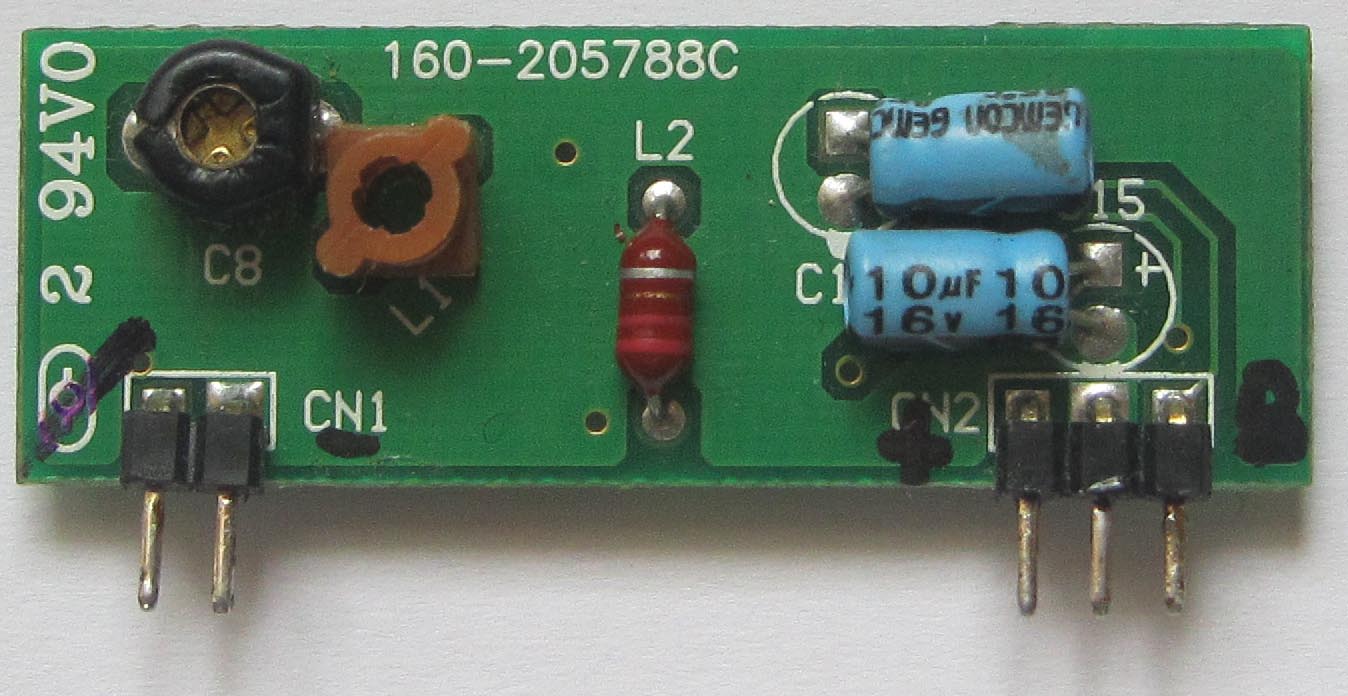

Приёмники

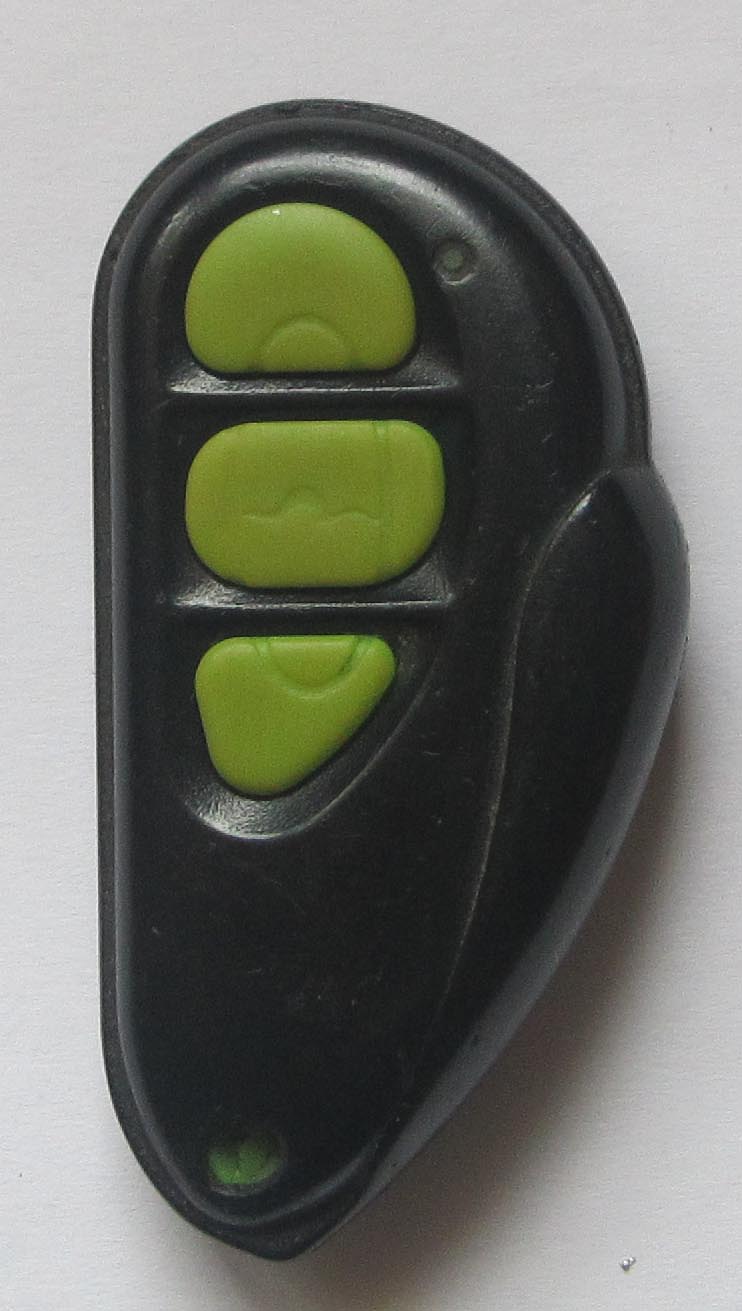

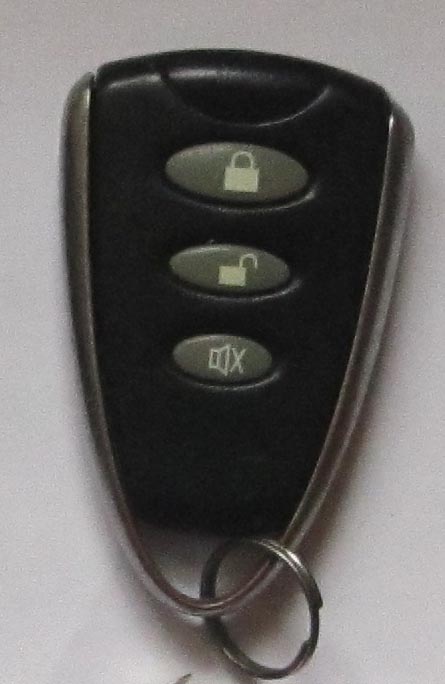

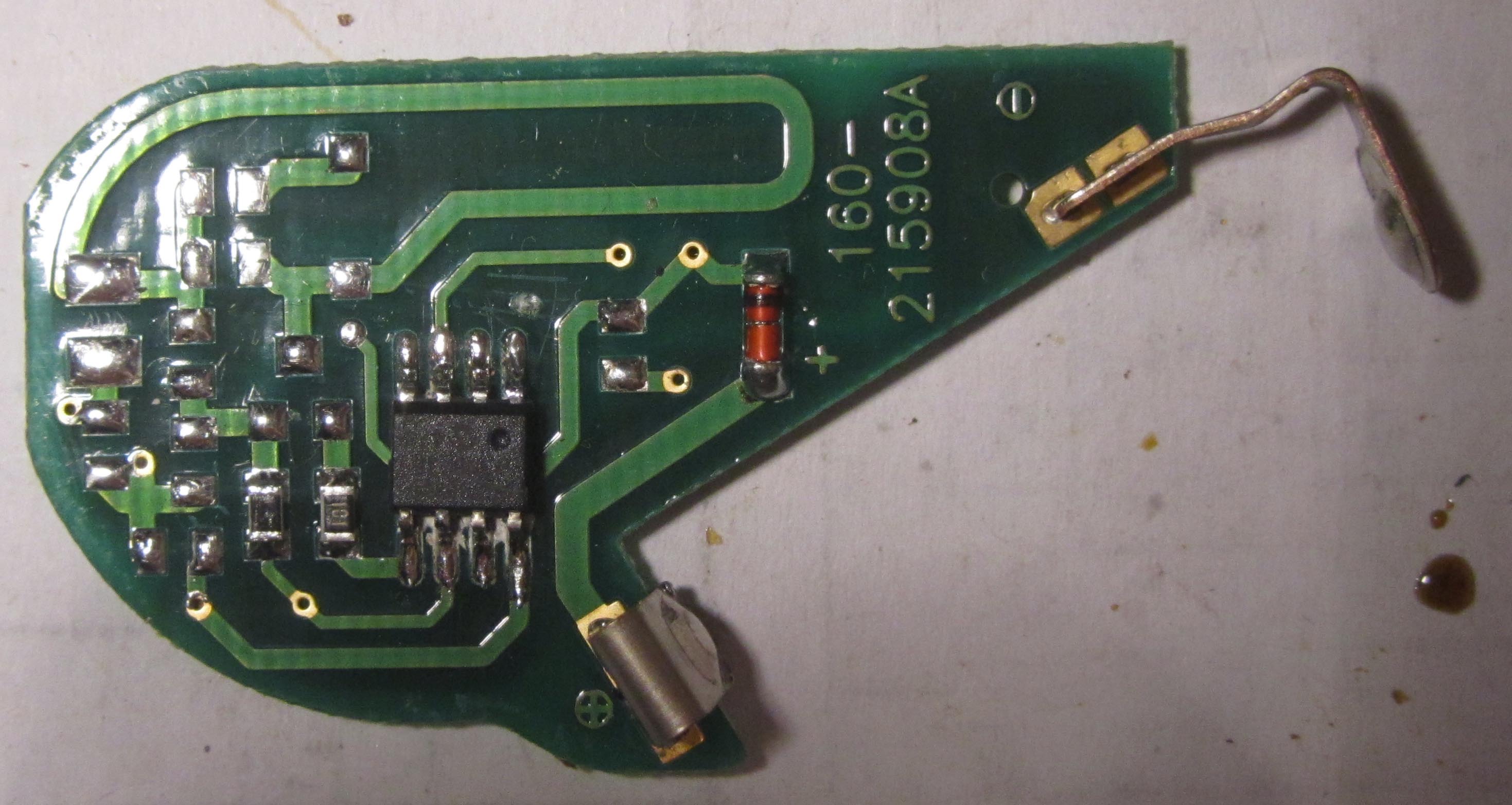

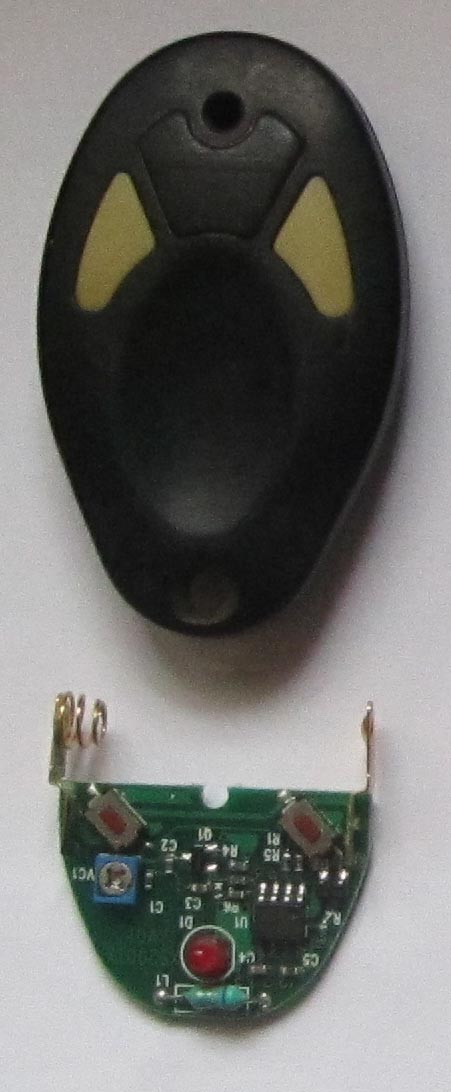

И Брелки

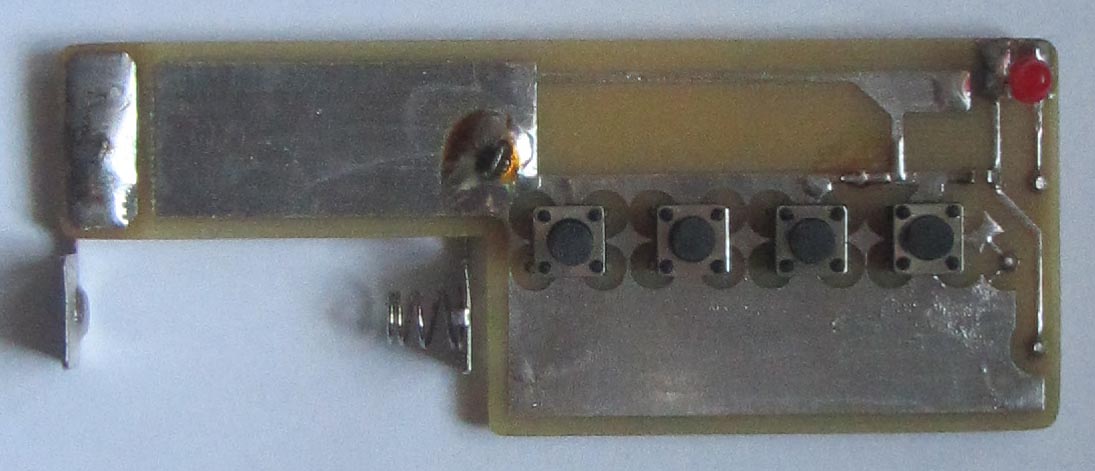

Так как нужного мне четырёх-кнопочного брелка найти не удалось, пришлось пожертвовать одним приобретённым и сделать свой пульт

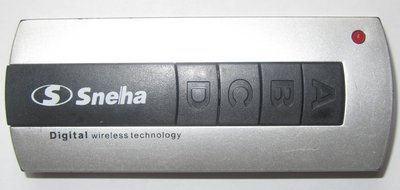

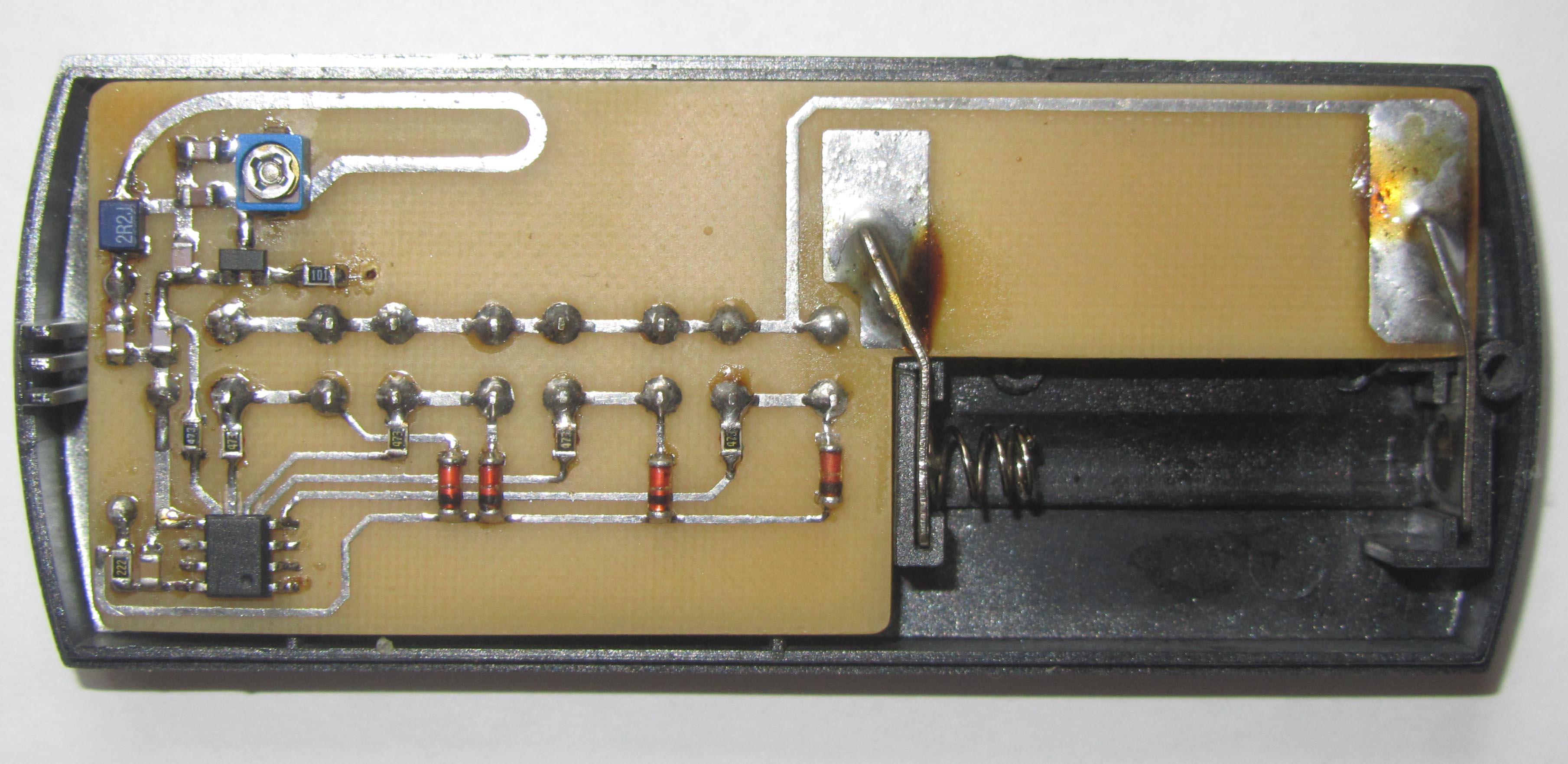

Корпус от какого-то китайского радио-управляемого светильника

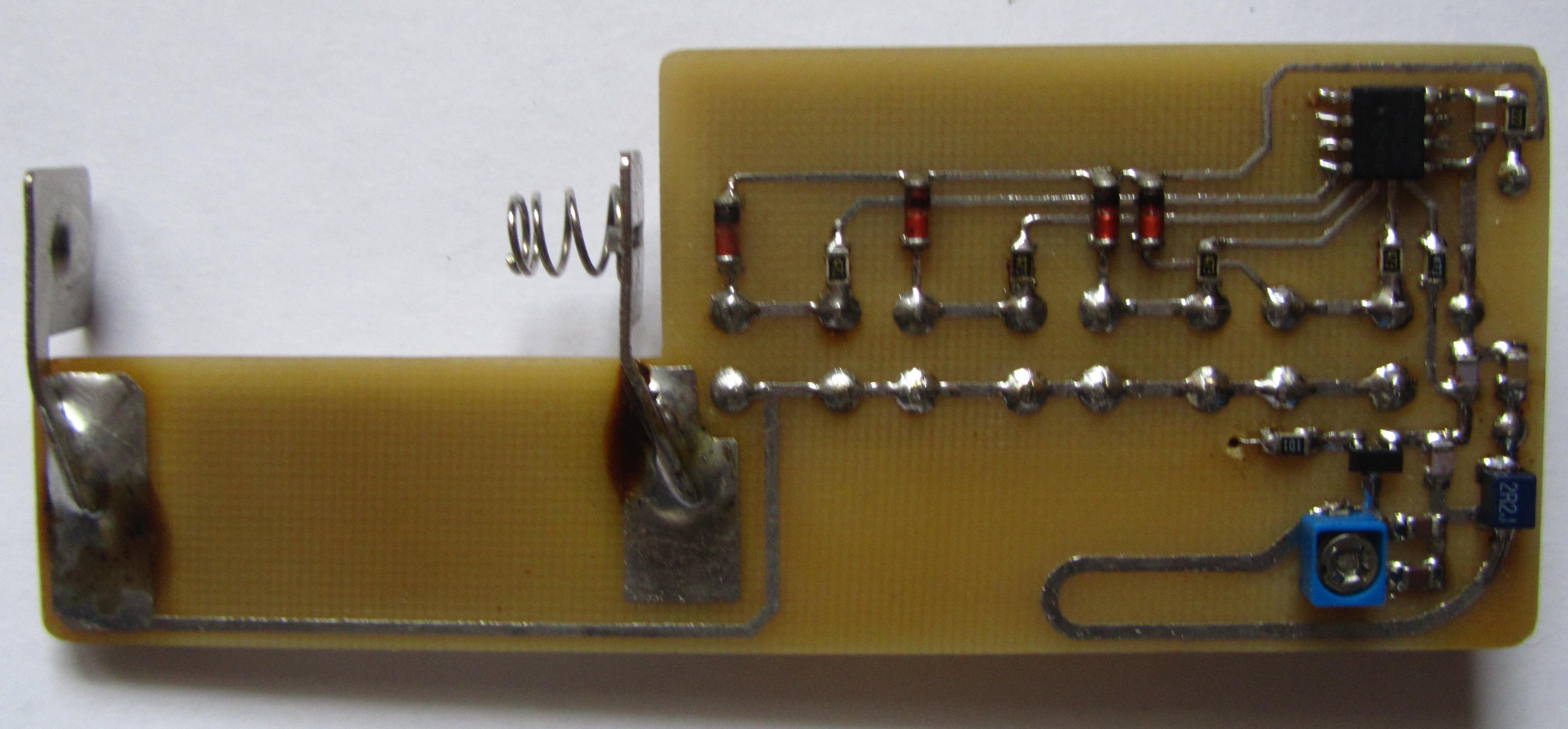

Схему передатчика не перерисовывал, просто скопировал с брелка-донора

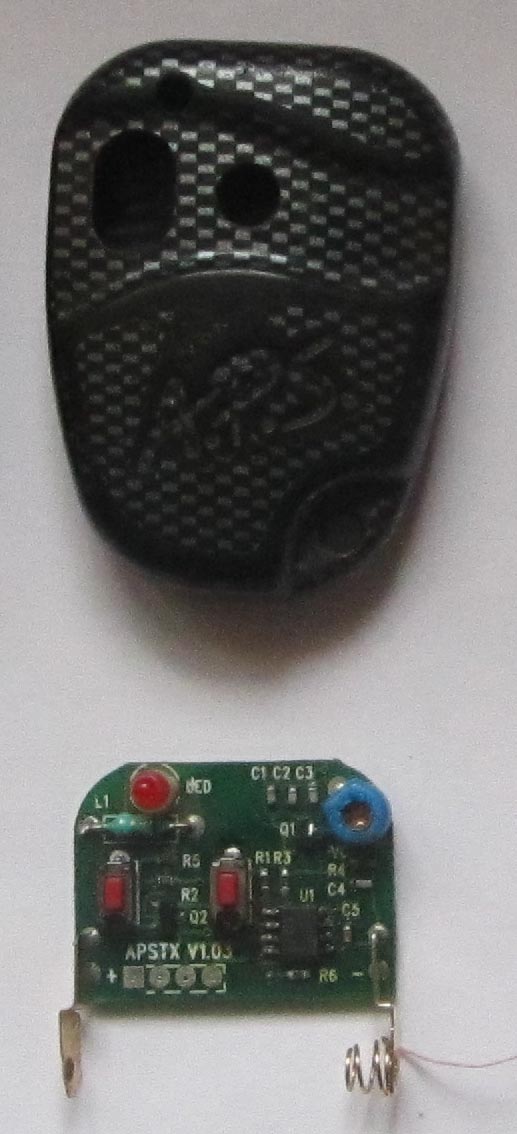

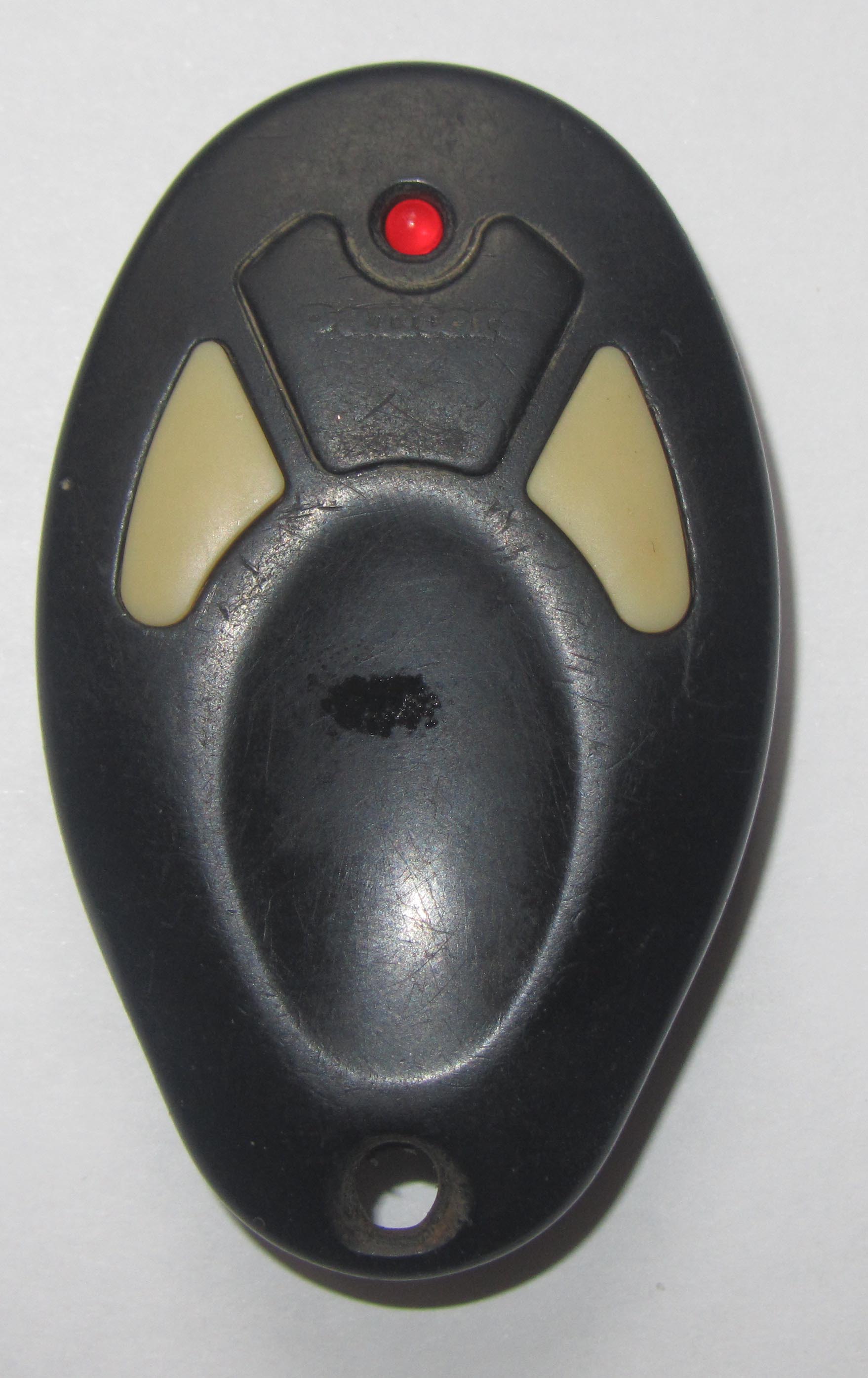

донор





Если кого-то заинтересует мой вариант пульта, пишите, выложу плату в Lay. и наименования компонентов

Добавлено спустя 2 часа 8 минут 7 секунд:
Идём дальше
Брелком обзавелись, Теперь в нём нужно изменить мануфактурный код, если у вас программатор PicKit-2? то описания прошивки брелка сдесь:
forum88/topic11831-45.html?sid=e5b8c3ac9925b24325aabad07e62a136#p268411

если нет, придётся сделать несложный программатор для брелка

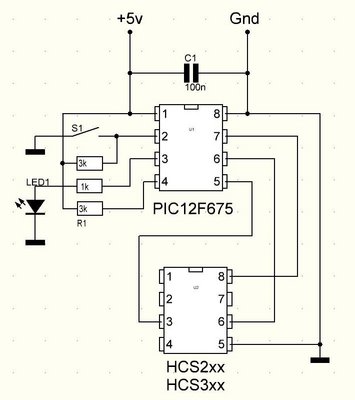

Схема программатора


Прошиваем МК программатора
Прошивка


Подключаем чип брелка согласно схеме, подаём питания, жмём кнопку программатора, светодиод моргнёт один раз.
Всё, наш брелок прошит, и готов к работе.

Сейчас мануфактурный код брелка: 0123456789ABCDEF
Как его изменить описано на первой странице


Теперь нам нужен декодер.

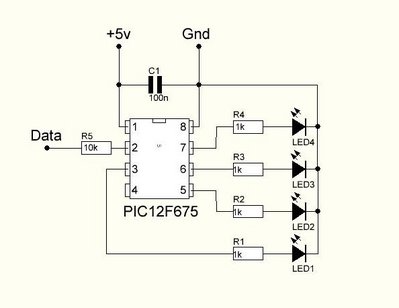

Схема декодера



Прошивка декодера

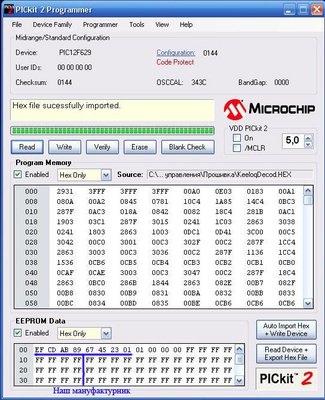

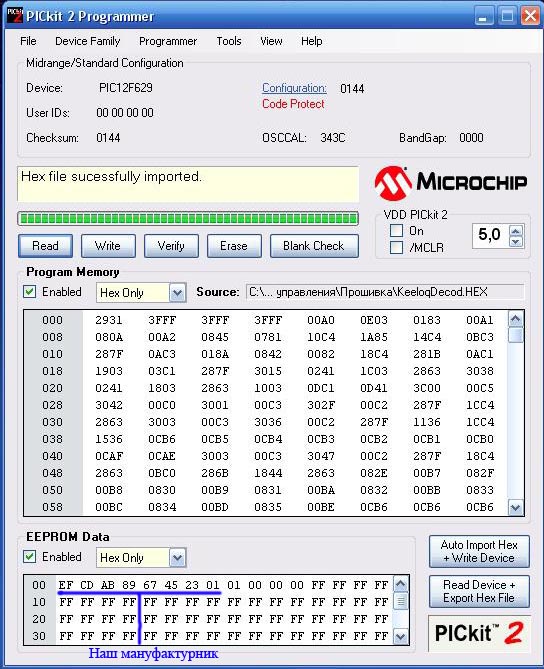

В декодере мануфактурный код можно изменить непосредственно при программировании мк, он вынесен в eeprom. В оболочке Pickit 2 он у него такой вид:


Сейчас мануфактурный код декодера: 0123456789ABCDEF, тойсть для кодера и декодера он один и тот-же, при желании вы можете изменить его на свой. Вроди всё.

Будут вопросы, пишите


P.S. Прошивки программатора и декодера любезно предоставил Dmitry , за что ему огромное спасибо

Ой, забыл, в программаторе и декодере работает как Pic12F675 так и Pik12F629, именно его я и использовал.

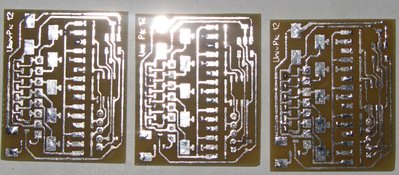

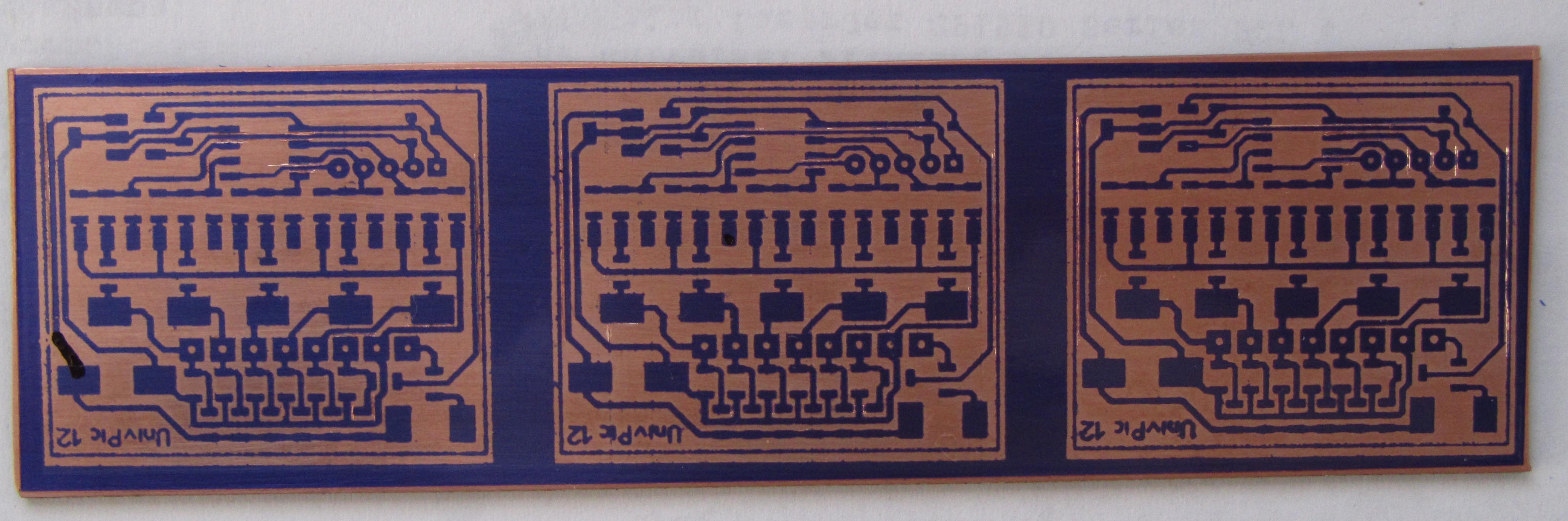

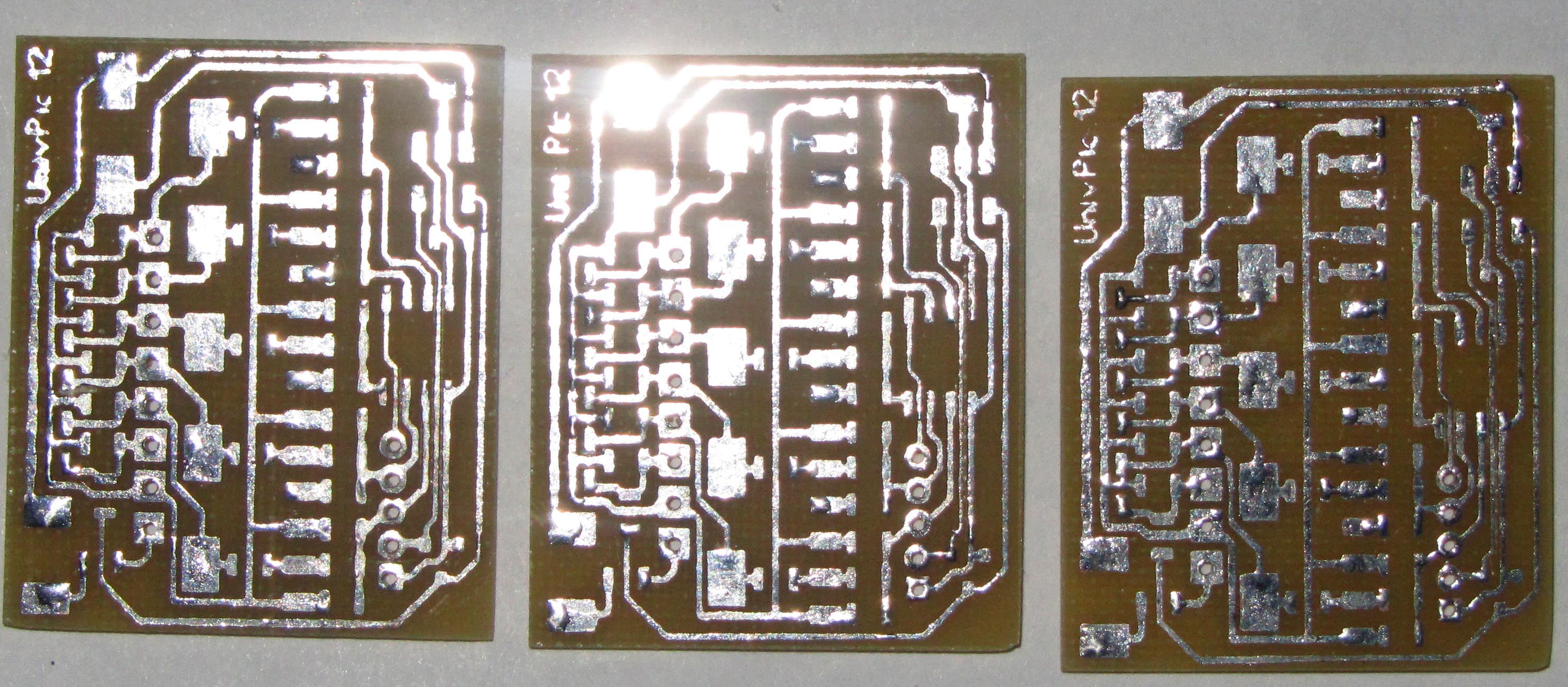

Понравилась универсальная плата под Pic12xxx на фото у Dmitry, я её скопировал, может кому пригодится



Плата в lay

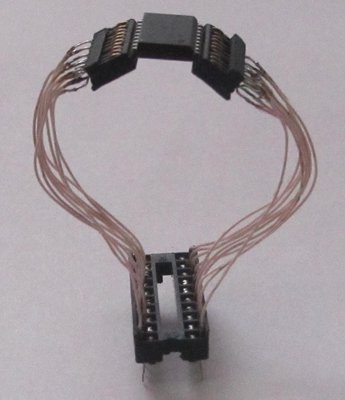

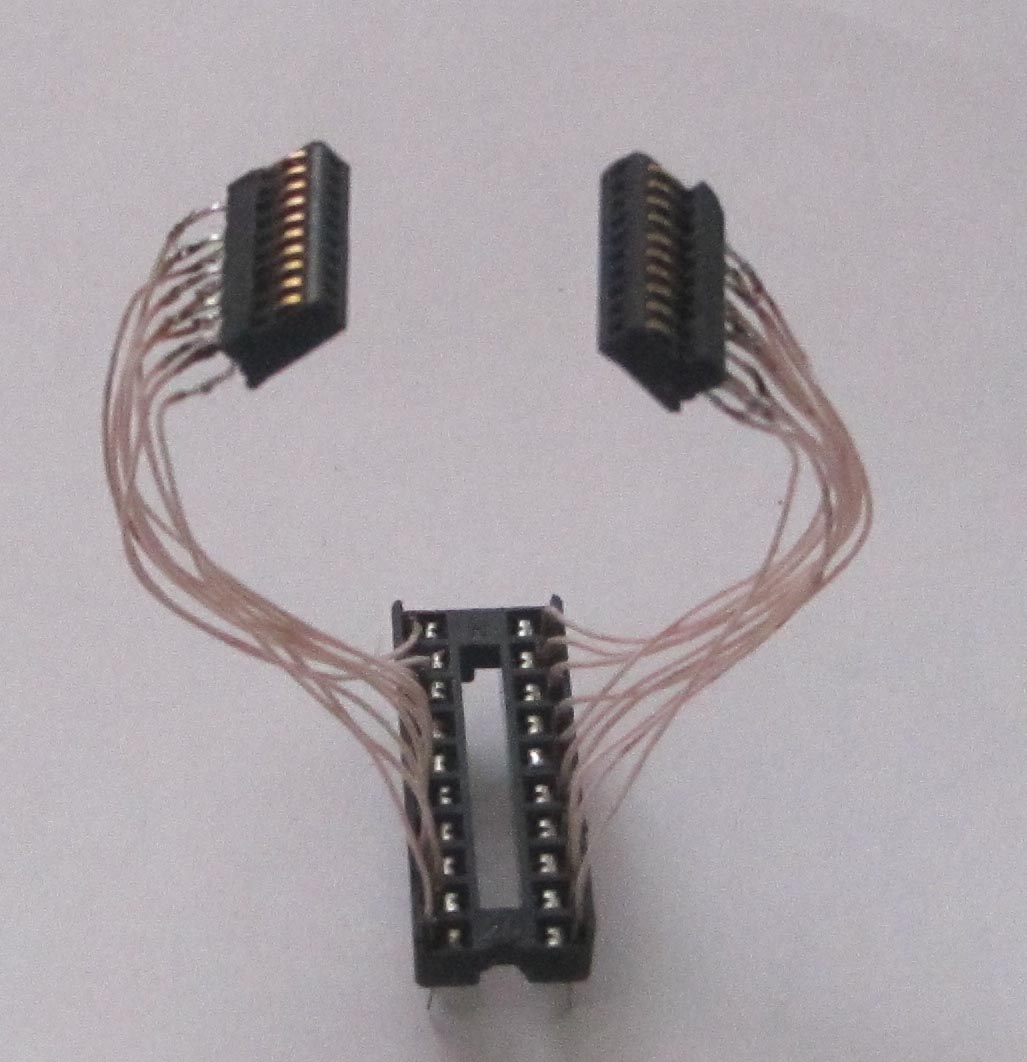

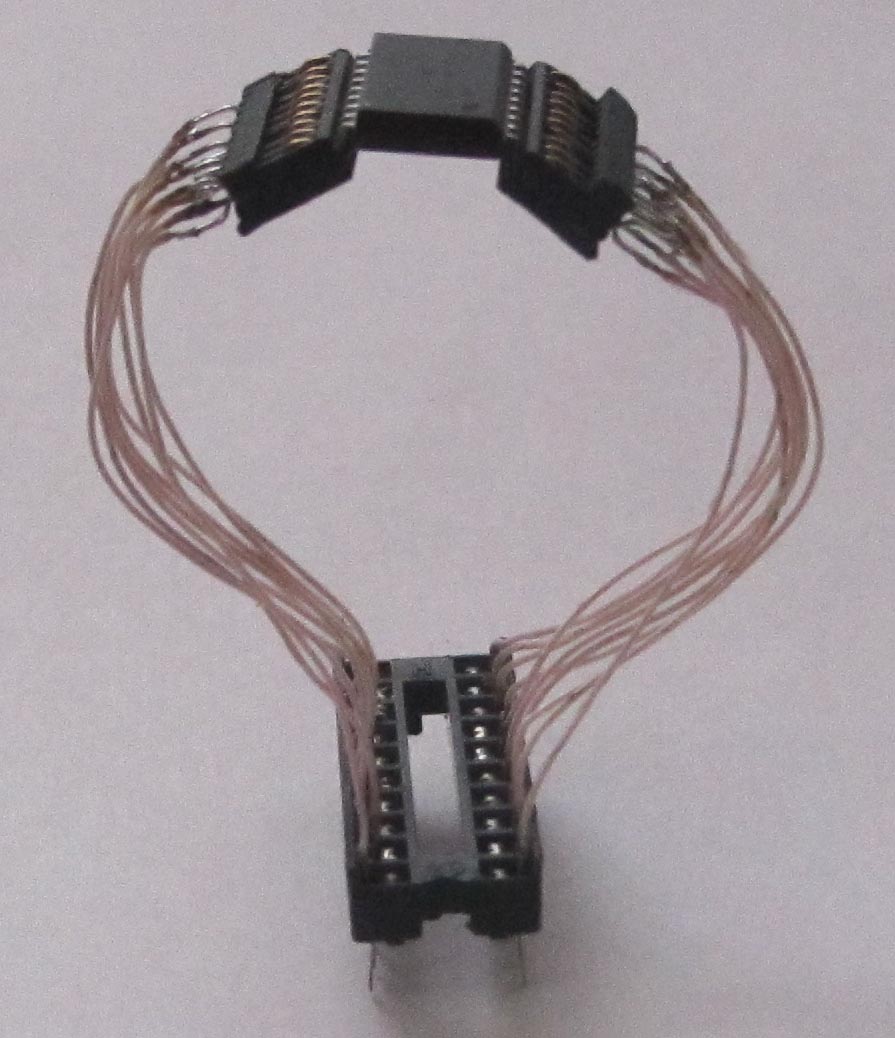

Мой переходник под SO-корпуса



Взято отсюда: шттп://radiokot.ru/lab/hardwork/63/


Добавлено спустя 3 минуты 32 секунды:

Dmitry__ писал(а):С меня всякие плюшки

Неплохо-бы сделать ещё одну программу декодера с фиксацией состояния выходов, или подправить существующую прошивку, добавить перемычку на 4 выв. мк. Есть перемычка, состояния выв. фиксируется, нет, работает как сейчас.

Появится большая гибкость использования устройства
