У меня вот такие сервы есть 2шт специально под Airsoft-туррель давно уже купил:
http://www.hobbyking.com/hobbyking/stor ... aff=122388

Добавлено спустя 1 минуту 29 секунд:
Всё, я спать пошел, не теряйте

=DeaD= писал(а):Мотор можно оформить как-нибудь футуристически,

меня это вообще не смущает, мы когда проектировали модели, чтоб они функциклировали, дизайн сам выресовывался

По идее, в турель надо тоже датчик удара ставить. И Антон, в ближайшие дни скинем тебе новый пулеподатчик. В нём на много меньше косяков чем в той модели робота, что ты получил - клинов нет. Хотя тоже далёк от идеала. Сейчас сделаем гибочный станок и тогда можно будет по другому глянуть на все изделия из поликарбоната. Сразу уйдут лишние детальки и рёбра жёсткости.

Датчик удара - разумеется, я думаю логичней всего сделать защитную "броне"-панель по переднему краю и к ней датчик приделать, чтобы с самой пушки удары не передавались.

В целом - я так понимаю хоп-ап'ов и стволиков коротких типа от МП5 у вас для туррелей не закуплено?
Ориентироваться на доступные запчасти, или на что?

Добавлено спустя 7 минут 7 секунд:
Так, стоп, вы же АК брали, от них уже значит есть хоп-ап'ы, в том числе с 3D-моделью, а почем вы эти АК брали и какую модель? Если секрет - можно в личку, надо чтобы прикинуть сразу возможность потом нормального производства туррелей для масс и гирбокс тоже 3-й там.

Добавлено спустя 16 минут 49 секунд:
Еще вот на такого донора посматриваю - 6-й гирбокс, и в целом 100баксов за машинку:
http://www.wgcshop.com/wgc2008/main/pro ... &view=info

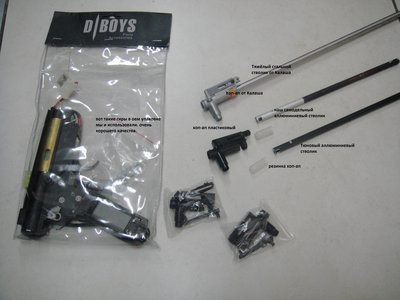

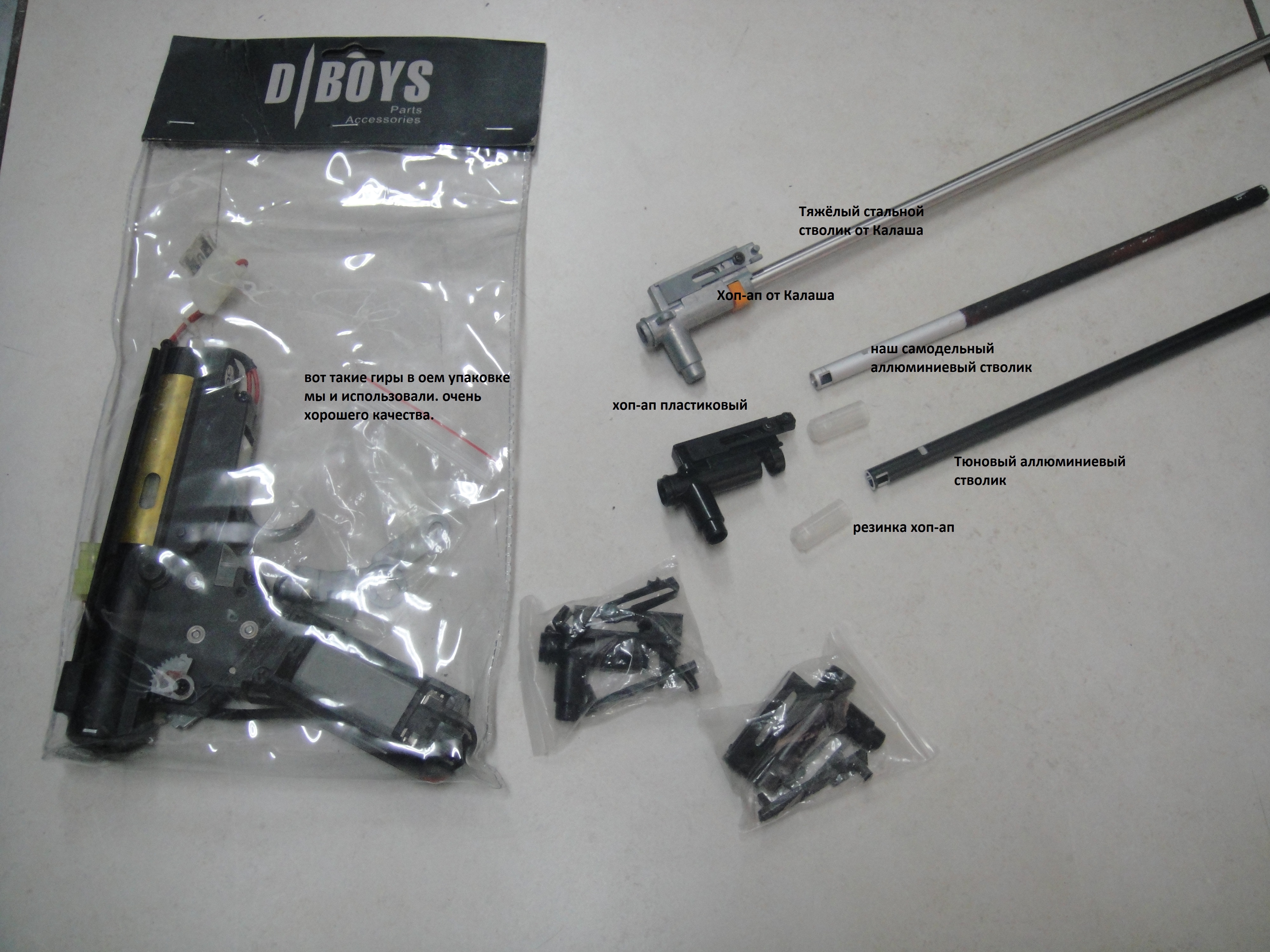

Завтра заеду в клуб, отфоткаю третие гиры, что мы выбрали когда-то. Сначала просто АSК-204 им подобные для опытов покупали и разбирали на гир + стволик с хопапом. Нереально дорого - автомат, примерно 11 тыс.р. Далее, нашли выход на забугорные поставки (в Раше только запчасти), откуда получали третий, тюнингованный гир в сборе за 3000р + хоп-ап 400р + резинка хоп-апа (расходник) 400р + аллюм. стволик 700р. Примерно - 4500 всё устройство.
Седьмые гирбоксы, пока отдельно не нашли. Покупаем "оттуда" скорпионы http://www.strikeguns.ru/images/airsoft ... l_3804.jpg . Входят они, примерно, за 5000 р. Моторесурс не очень большой. Часто ломается таппетплат. Либо, через кучку тысяч выстрелов (точно пока не поняли) снашиваются шестерни.

Я тогда туррель под текущий (из моделей уже имеющихся) хоп-ап + резинку + стволик делаю?
Вы же их докупить сможете? От какого они привода - нет информации?

да, докупить их можно. третий гир, один из самых распростронённых. среди них тоже есть различия по начинке, но форма и размер у всех одинаковые. от какого именно привода, не известно.

Давай на нём остановимся.

Добавлено спустя 24 минуты 7 секунд:

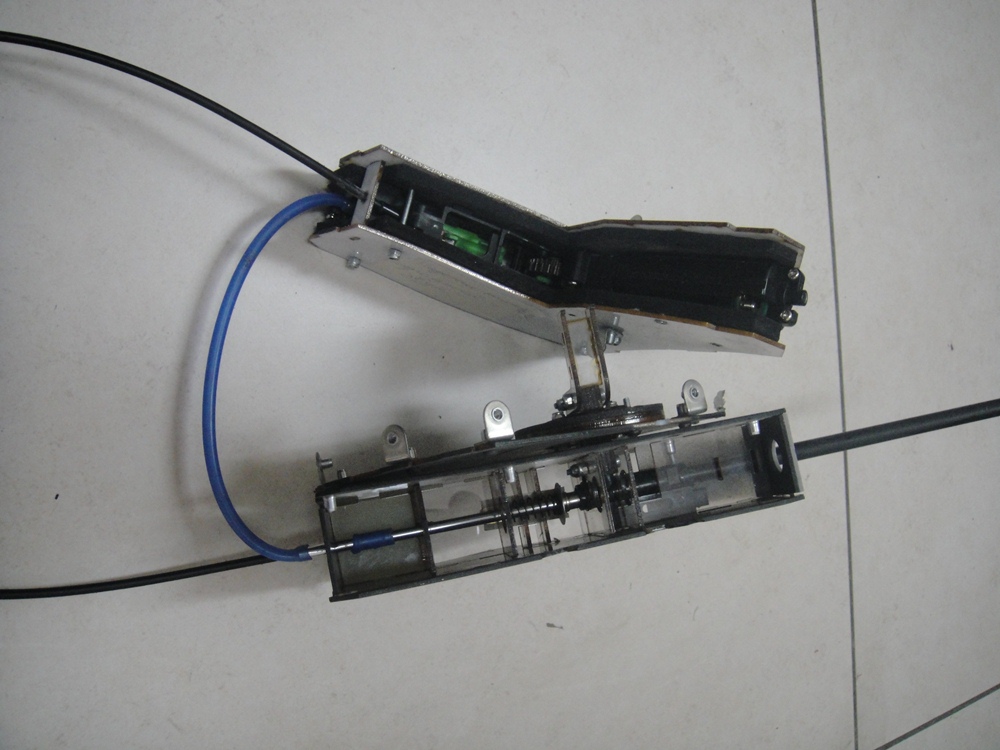

вот наш не очень правильный путь. Когда разделили гирбокс и стволик.
На фото сверху, гирбокс, зажатый между двумя пластинами резины и поликарбоната.
Минусы - лёгкое пережимание и перекашивание гирбокса, иногда нарушало его правильную работу.
Вывод: сжимать гирбокс нельзя нужен отсек, в который его вкладывать и в котором он не может ползать, плюс, несколько точек крепления винтами.
На фото снизу, стволик с хоп-апом и всеми подвижными делами.
Чёрным тросиком передавалась тяга таппета на нозл. Очень затруднена и капризна регулировка, часто сбивается.
Синей трубкой передавался воздух. Думали, что будут огромные потери мощности, но их не было. В дальнейшем в трубке, на которую натягивалась резиновая трубка, сверлили 3 мм отверстие для понижения мощности стрельбы.

Механически, очень трудно передать правильное движение нозла в стволе на расстояние. Либо, надо искать другой способ. Очень капризный узел.

а модель SW от 3 гирбокса у кого нибудь имеется ?
я бы тоже повертел туда-сюда ее

Сергей, ту модельку, что я высылал тебе вскрой. там третий гир внутри находится. и стволик и хоп-ап. всё есть

Так, а что у вас с подачей шариков сейчас? Принудительная, я так понимаю, только не под пружиной, как в страйкбольных бункерных магазинах, а просто под регулярным давлением от сервы, так?

да, серва питается через резистор от двигателя гирбокса

и пока подаём только по жёсткому каналу. гибкая подача тоже придумана, но там ещё много коленки. в идеале, надо выходить на давление пружиной. когда-то освоим

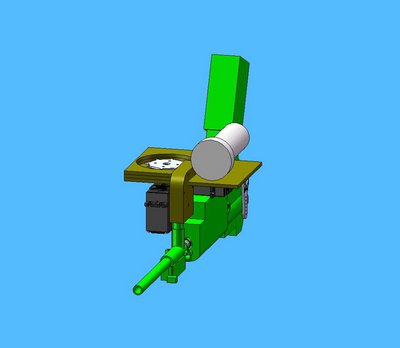

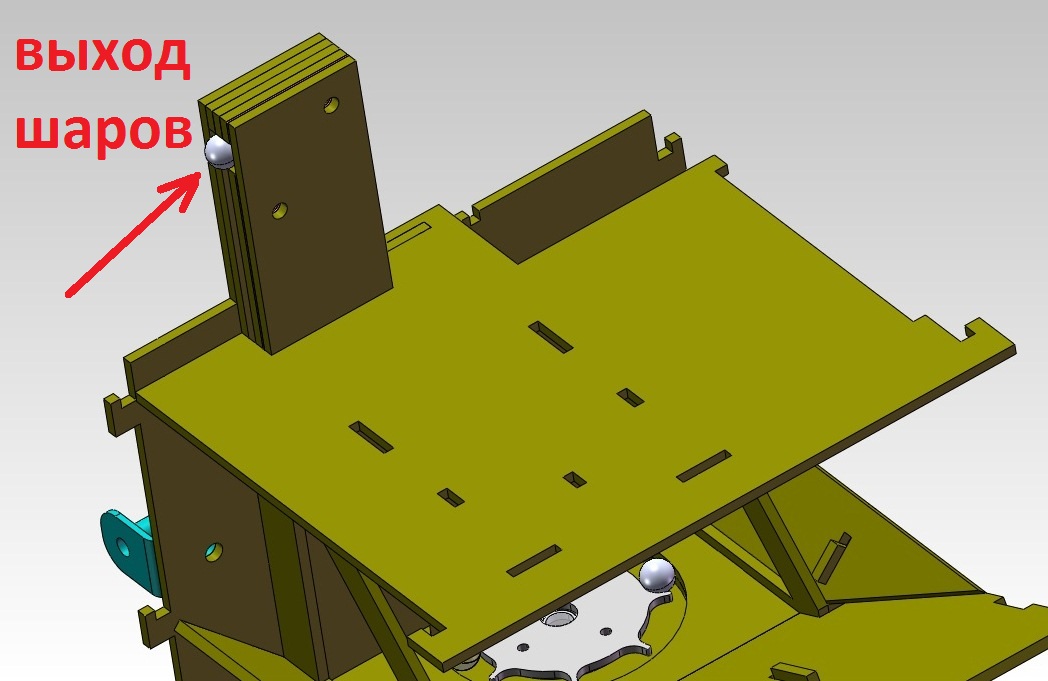

Движемся дальше, начал прорисовывать подачу шаров и бункер, надо только будет звёздочку подачи чуть больше сделать, чем в обычном роботе, а то серва не помещается рядом с гирбоксом.

а будешь продумывать возможность быстрого съёма стволика с хоп-апом? как показала практика, это нужо иногда. шарики, бывает, клинят. проталкивание через ствол шомполом, быстро убивает резинку хоп-апа.
И что за белая хренька сверху?
