LED кубик 5*5*5

Сообщение Doniak » 07 янв 2011, 00:02

не робот но всеже...

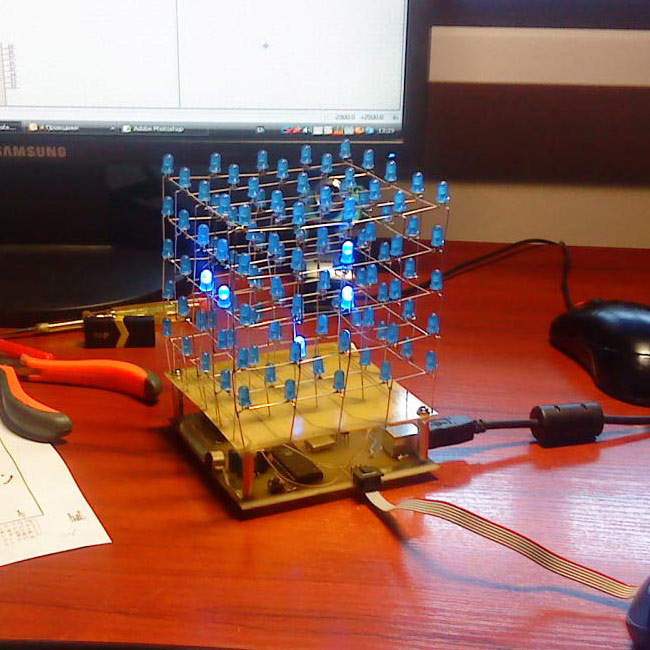

ну вот собственно устройство:

а работает оно вот так :)

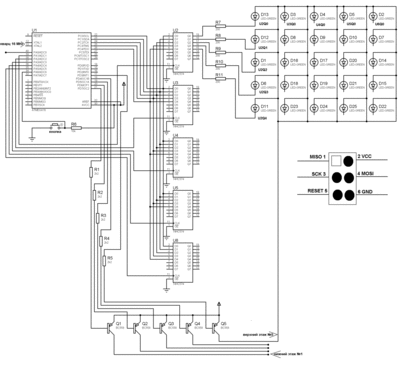

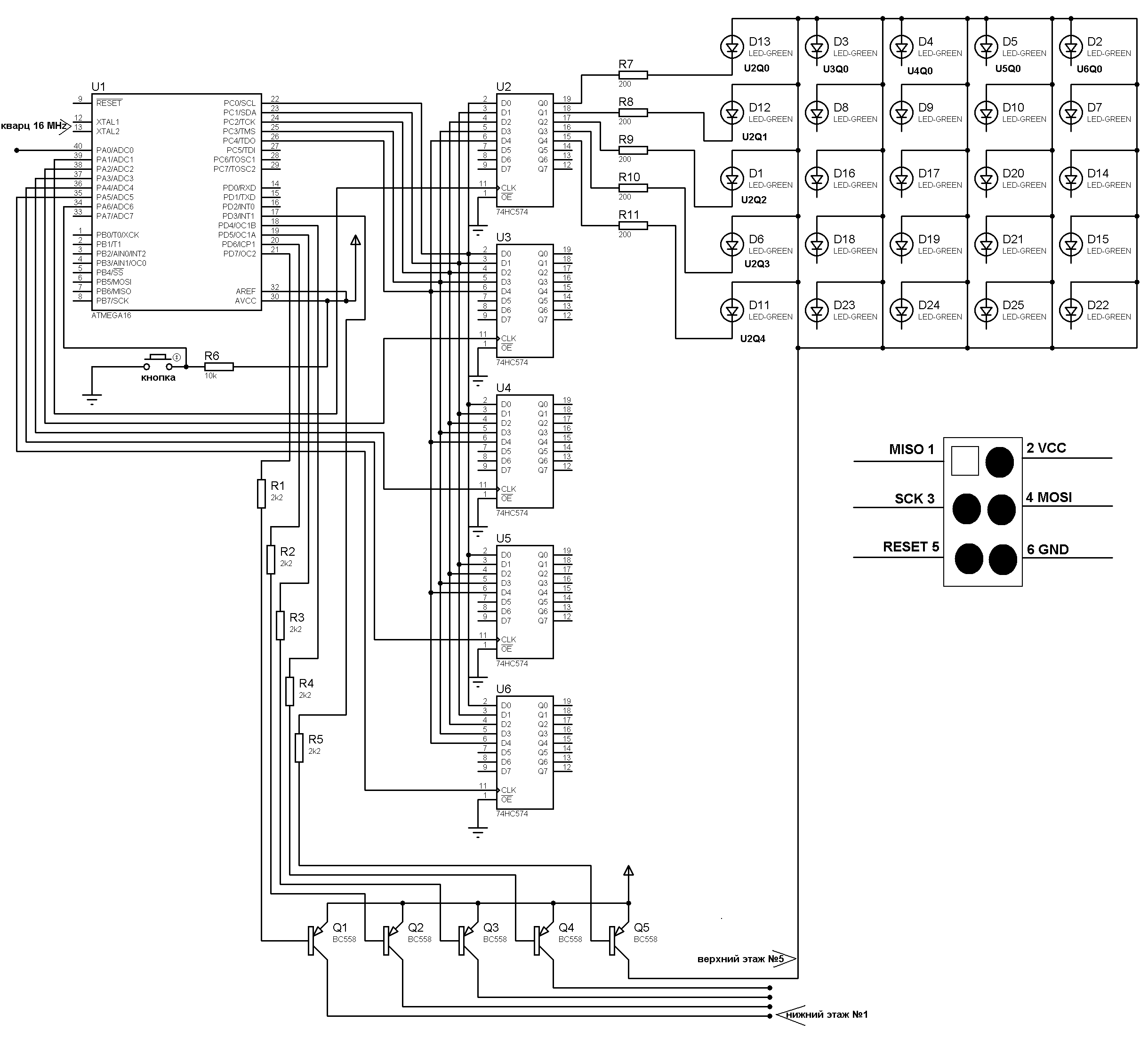

схемка выглядит как то так :)

прогу писал в АВРстудио на асме
приклеил ее в архив.
Собирался специально под НГ для украшения комнаты :) с чем собственно данное устройство и справилось.
Вложения
progekt.rar
(874.33 КиБ) Скачиваний: 0
Аватара пользователя
Doniak

Сообщения: 142
Зарегистрирован: 26 сен 2007, 08:25
Откуда: Krivoy Rog, ukraina
прог. языки: Си
ФИО: Коля
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение avr123.nm.ru » 07 янв 2011, 01:41

Отлично и красиво.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение Scorpio » 07 янв 2011, 01:56

Во классная штука! Только видео чего-то не грузится :(
Аватара пользователя
Scorpio

Сообщения: 2702
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение true » 07 янв 2011, 13:09

красиво. молодец. сначала подумал, что вы реализовали какой-то 3D движок...
true

Сообщения: 38
Зарегистрирован: 23 окт 2010, 19:13
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение Radist » 07 янв 2011, 15:43

Очень здорово!!!! Особенно понравилась программная реализация. А если кто захочет повторить, то для тех бы покрупнее сфотать как светодиоды собираются в каркас. Ну чтоб не изобретать велосипед.
Аватара пользователя
Radist

Сообщения: 2254
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение Doniak » 08 янв 2011, 01:12

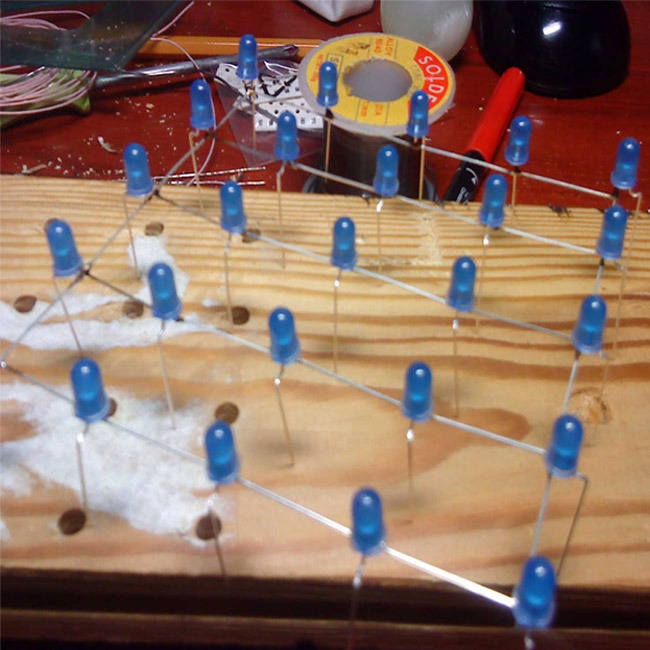

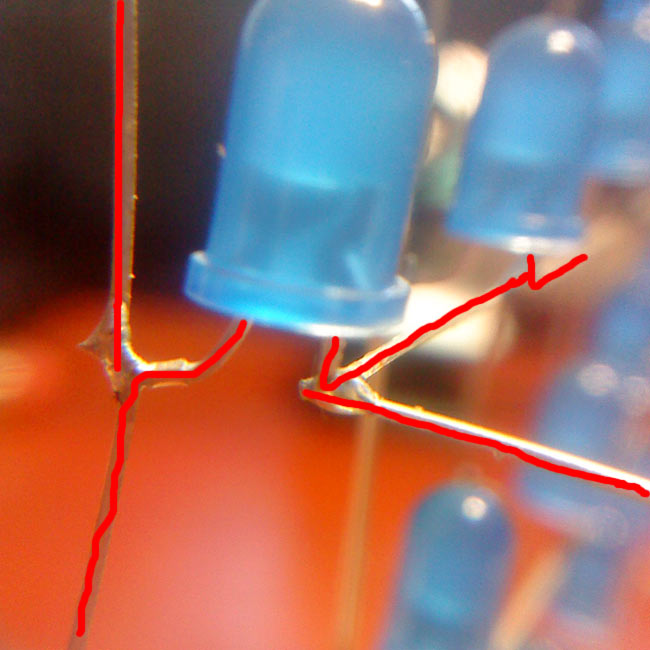

собсно вот так собирал

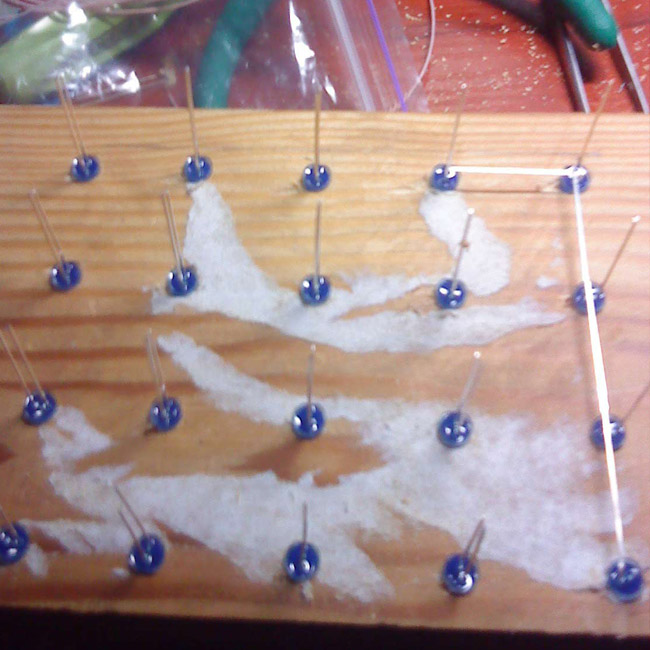

куски приклееной бумаги били раньше цельным листком с разметкой где сверлить отверстия.

начинать лучше сверху спаивая с нижними этажами...
Аватара пользователя
Doniak

Сообщения: 142
Зарегистрирован: 26 сен 2007, 08:25
Откуда: Krivoy Rog, ukraina
прог. языки: Си
ФИО: Коля
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение Denver » 08 янв 2011, 14:30

Давно ничего свеженького на светодиодах не видел.
Denver

Сообщения: 29
Зарегистрирован: 11 сен 2009, 21:57
Откуда: Зеленоград
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение Skyline » 08 янв 2011, 16:29

Красиво! :good: И во сколько обошлась данная конструкция?
Аватара пользователя
Skyline

Сообщения: 278
Зарегистрирован: 12 май 2010, 13:30
Откуда: Уральск-Самара
Skype: sky-jap
прог. языки: Bascom AVR Basic
ФИО: Полулях Сергей Валерьевич
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение GIGOLAS » 08 янв 2011, 17:27

Прикольная работа, но всегда думаю а почему работы не залить матовым пластиком (полупрозрачным) по идее смотрелось бы еше лучше, как раз реально был бы кубик. Работа очень понравилась, а не думаете тоже самое сделать на двухцветных или трехцветных светодиодах.
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение Doniak » 08 янв 2011, 18:22

Skyline писал(а):Красиво! :good: И во сколько обошлась данная конструкция?

300гривень и 2 недели работы :)
а не думаете тоже самое сделать на двухцветных или трехцветных светодиодах.

думал но делать врятли буду. Для трехцветных нужно уже спец драйвера применять чтоб красиво реализовывать ШИМ та и на компе какой то редактор эффектов написать придется, ну и все в цену игрушки упереться...
Аватара пользователя
Doniak

Сообщения: 142
Зарегистрирован: 26 сен 2007, 08:25
Откуда: Krivoy Rog, ukraina
прог. языки: Си
ФИО: Коля
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение coder_perm » 09 янв 2011, 21:08

Кубик 8^3 с "Instructables"
Аватара пользователя
coder_perm

Сообщения: 185
Зарегистрирован: 11 авг 2009, 22:39
Откуда: Пермь
Skype: kudrin_anton
прог. языки: assembler
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение MegaBIZON » 09 янв 2011, 22:08

Фиеричная штуковина ))
Да все эти кубики выглядят неописуемо (ну как его описать тому, кто не видел?), но думаю, скоро кто-нибудь породить такую штуку размером с хороший стол - будет где смотреть простые трёхмерные ролики :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцу…Я - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение =DeaD= » 09 янв 2011, 22:16

Это при разрешении даже 100 пикселей надо 1'000'000 светодиодов. Тут надо нанотехнологии привлекать :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение uuu84 » 09 янв 2011, 22:17

Это всё детский сад. Вот смотрите - как надо:

uuu84

Сообщения: 3
Зарегистрирован: 08 янв 2011, 19:07
Вернуться к началу

Re: LED кубик 5*5*5

Сообщение avr123.nm.ru » 09 янв 2011, 22:28

ИМХО надо RGB ставить и только на поверхности.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
Вернуться к началу
