Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Паsha » 10 мар 2012, 16:25

1)Я не про магнит(согласен, мосчность мотора действительно увеличивает), а про его крепление(пайка его чуток испортила и толку от него меньше стало)
2)Расширяющееся сопло(его изобретатель Лаваль) я специально делал: когда пар вытекает из котла через расширяющееся сопло, объём пара увеличивается, а давление падает. Следовательно, потенциальная энергия пара уменьшается, а кинетическая энергия увеличивается. Пар выходит из сопла с большей скоростью, а в паровой турбине используетя не энергия упругости пара(как в поршневой паровой машине), а кинетическая энергия струи пара...Хотя может быть и зря я это сделал- уж слишком маленькое было давление(расчитывал я на больший успех), ну я всёравно начну новый двигатель
Паsha

Сообщения: 17
Зарегистрирован: 28 ноя 2011, 19:29

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 10 мар 2012, 16:46

С пайкой магнита я не продумал
____

Паровая турбина работает на разнице давлений по обе стороны лопатки, а не за счёт скорости его вытекания, сколько времени я убил на турбины и опытов я проделал очень много, тебе там давление повысить надо. можешь перед соплом сделать расширительную ёмкость поможет чут-чуть.
Аватара пользователя
Sergei3090

Сообщения: 548
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Планета Земля

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение b1оhazard » 10 мар 2012, 21:45

Парни вот вы паяете котлы из консервных банок (у мну тож такой из под сгущенки)) а сколько такой котел держит хоть примерное давление безопасное?
Аватара пользователя
b1оhazard

Сообщения: 42
Зарегистрирован: 09 дек 2011, 23:58
Откуда: Россия, респ. Карелия, г. Кондопога
Skype: red_dead
ФИО: Евгений Сергеевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 10 мар 2012, 22:18

скажем так, давление которое он может максимально держать при соблюдении простейших правил достаточно безопасно =)
тобишь шандарахнет конечно смачно но пальцы не поотрывает. намажешься мазью от ожогов если кипяток на кожу брызнет и дальше паять будешь =)
ни разу сгущенка в кастрюле не взрывалась пока варил?
вот тут та жа фигня тока потолок потом отмывать не надо :D

1. не совать нос в работающую машину и котёл, 30 сантиметров достаточно чтобы наблюдать за работой, лучше конечно дальше.
2. не делать супер прочных соединений, паять нежно и слегка, чисто чтоб держалось и не разваливалось.
чтоб в случае чего у тебя просто пар стал протекать в образовавшиеся щели.
3. не допускать чтобы плоское дно/крышка подозрительно вспучивалось, если плоская часть стала выпуклой то значет щаз рванёт :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение m_w » 10 мар 2012, 22:45

0. Очки защитные одевать. Остальное заживет :)
m_w

Сообщения: 13
Зарегистрирован: 04 фев 2012, 00:07

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 11 мар 2012, 11:54

из опыта: один раз пошёл я в -20 паровик запускать, разогрел, вроде давно уже должен был завестись, но молчит и молчит, соблюдал выше изложенные правила, кроме очков. Увидел что пар сконденсировавшись и замёрзнув образовал ледяную пробку в шланге, котёл стал подтекать из-за высокого давления пайка разрушилась, соединялось у меня всё аквариумным шлангом без хомутов это и спасло паровой котёл, шланг отлетел от котла и из котла вырвался столб пара высотой около 5 м. Это я к чему, соединять всё надо эластичным шлангом без хомутов, а лучше сделать предохранительный клапан на всякий пожарный.
Аватара пользователя
Sergei3090

Сообщения: 548
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Планета Земля

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение b1оhazard » 11 мар 2012, 12:22

Myp писал(а):ни разу сгущенка в кастрюле не взрывалась пока варил?


Варил, но она чтот не взрывалась ниразу, а что взрывается? млин сча наговорите я и суп стану боятся варить :D

Myp писал(а):3. не допускать чтобы плоское дно/крышка подозрительно вспучивалось, если плоская часть стала выпуклой то значет щаз рванёт :)


А вот это было на 1.5 кг давления, крышка где впаян манометр и трубка стала выгинатся наружу от чего манометр наклонился. Наверное надо сделать клапан сброса и настроить его на 0.7 кг думаю безопасно?
Аватара пользователя
b1оhazard

Сообщения: 42
Зарегистрирован: 09 дек 2011, 23:58
Откуда: Россия, респ. Карелия, г. Кондопога
Skype: red_dead
ФИО: Евгений Сергеевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Dmitry__ » 11 мар 2012, 12:43

Мне бы ваши проблемы :D
А мона попонтоваться? :oops:

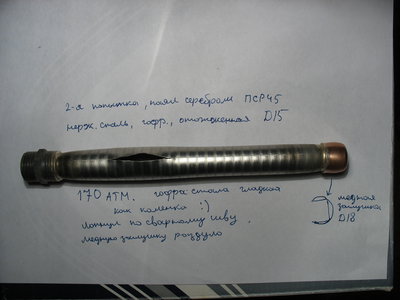

До опрессовки:

после :roll:

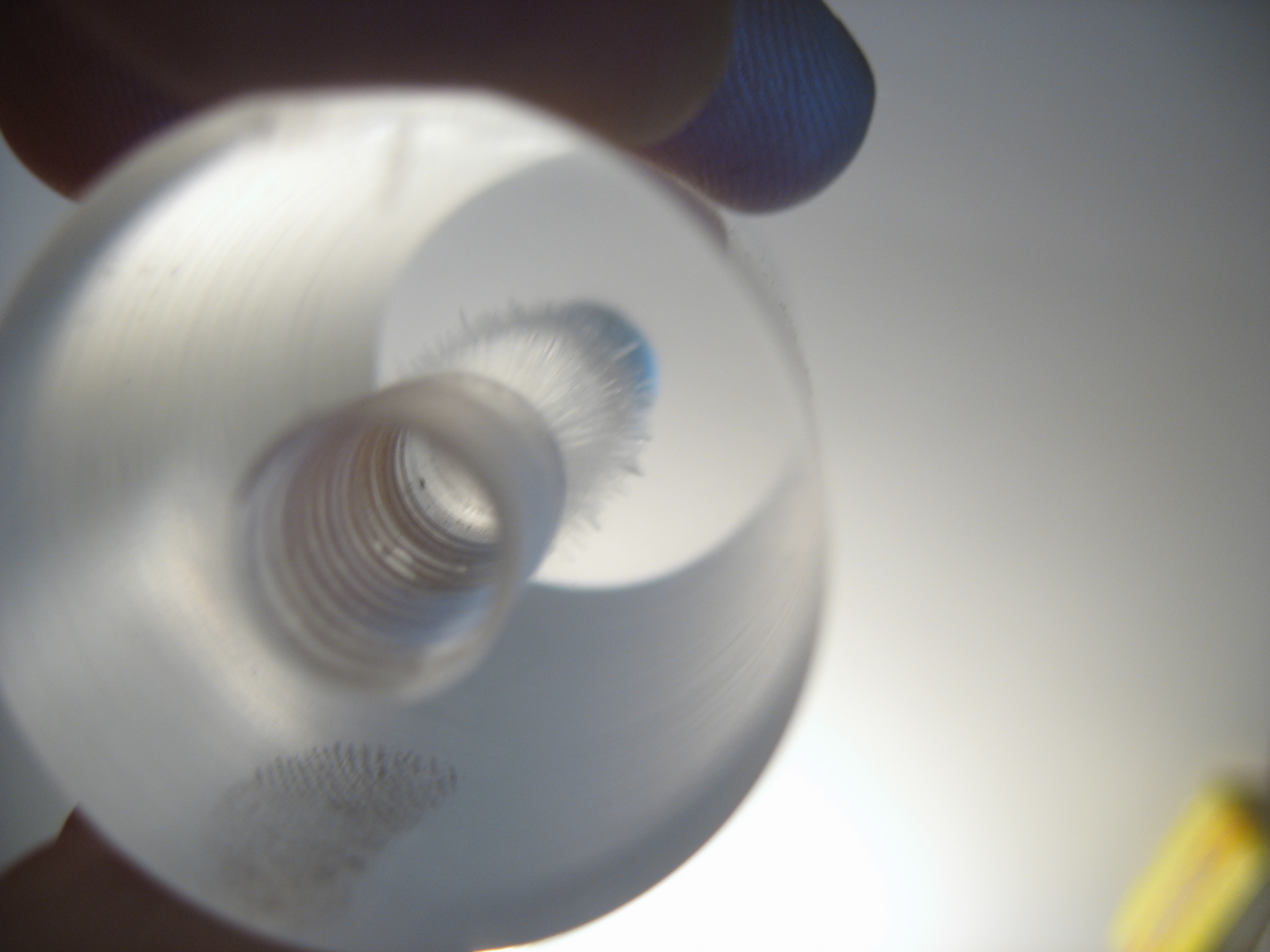

А это прозрачный резервуар, жидкость в нем - co2 70 атм.


понты off

Добавлено спустя 9 минут 57 секунд:
И что стало с резервуаром от 70 атм. и суровой среды CO2 :shock:
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Паsha » 11 мар 2012, 13:35

Надо как-нибудь компрессор автомобильный купить, клапан предохранительный зомутить,отрегулировать.
------------------------
А второпласт сильно при нагреве расширяется?
------------------------
m_w полностью согласен, но одел бы ещё каску шахтёрскую, с фонариком
------------------------
без понятия, сколько котел держит, но пар в любом случае выходит через сопло, так что давление на более-менее нормальном уровне
Паsha

Сообщения: 17
Зарегистрирован: 28 ноя 2011, 19:29

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 11 мар 2012, 15:24

Кстати про плоское дно, я крышки выгибал молотком, получилось неплохо
Аватара пользователя
Sergei3090

Сообщения: 548
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Планета Земля

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 11 мар 2012, 16:34

фторопласт не сильно расширяется, но он "течёт".
тоесть некоторые свойства пластилина если сильно нажать. под давлением он потеряет герметичность.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 19 мар 2012, 19:22

Устранил множество проблем и сделал его компактней)

Фото

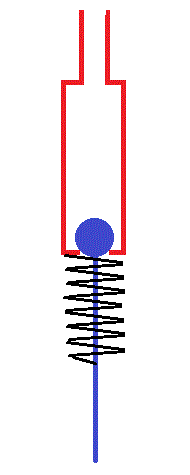

Одна фотка клапана другой конструкции и схема

Маховик очень сильно утяжелён
Зажигание, прерыватель на герконе
А генерирует искру зажигалка "Искорка-70"
Аватара пользователя
Sergei3090

Сообщения: 548
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Планета Земля

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 20 мар 2012, 20:09

Чума :)
Так оно и будет само себя крутить? ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение elmot » 20 мар 2012, 20:22

Оно ж на батарейке :-P
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 20 мар 2012, 20:28

MegaBIZON писал(а):Чума :)
Так оно и будет само себя крутить? ))

Спасибо)
Пока да, зажигание не очень, ну хот какое-то, но если свежие батарейки поставить то получше)
elmot писал(а):Оно ж на батарейке :-P

Только заметил? Это тот же ленуар, и там и там было зажигание батарейное)
Аватара пользователя
Sergei3090

Сообщения: 548
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Планета Земля
