Myp писал(а):если золотник прямо в стенке цилиндра то при ходе поршня объём увеличивается на все 100%
если объём трубки от золотника до цилиндра равен рабочему объёму то при работе пар расширяется на 50%

Ну... в таких поделках это несущественно, имхо.
Это ж не ДВС, где рабочий такт с закрытыми клапанами происходит
Тут пар толкает поршень, когда клапан открыт, и пар давит на поршень, проходя прямо из котла.

madman, если тяги нет...
когда мы весной на дачу приезжаем, дом сырой, печь холодная, то процесс розжига выглядет так.
В зольник (правильно? дверца такая чтобы золу из трубы выгребать) кидается факел из газеты на керосине. Из трубы потянуло? О! можно и печь поджигать.
Попробуй в трубу тоже самое кинуть- должно потянуть, куда денется, просто она холодная вначале.
(кстати по какой-то статье они должны несиметрично стоять, ближе к одному краю, чтобы циркуляция воды лучьше была)

про размер золотника - (исчо видел схему (не стал в ней разбираться, я и простую МегаБИЗОНовскую не пойму) - там как-бы несколько цилиндров (четыре) и каждый друг друга толше и длинее. Так вот предыдущий цилиндр как-бы был золотником следующего- а синхронизация - это уже размер кривошипов правильный подбирать)

madman, а что у тебя делают эти восемь изогнутых трубочек? Они как соеденены? Нарисуй карандошем, так не видно.

cjA писал(а):madman, если тяги нет...
когда мы весной на дачу приезжаем, дом сырой, печь холодная, то процесс розжига выглядет так.
В зольник (правильно? дверца такая чтобы золу из трубы выгребать) кидается факел из газеты на керосине. Из трубы потянуло? О! можно и печь поджигать.
Попробуй в трубу тоже самое кинуть- должно потянуть, куда денется, просто она холодная вначале.

При таком масштабе сомневаюсь что сработает...

cjA писал(а):(кстати по какой-то статье они должны несиметрично стоять, ближе к одному краю, чтобы циркуляция воды лучьше была)

Это если труба одна, как корваллийском котле.

cjA писал(а):про размер золотника - (исчо видел схему (не стал в ней разбираться, я и простую МегаБИЗОНовскую не пойму) - там как-бы несколько цилиндров (четыре) и каждый друг друга толше и длинее. Так вот предыдущий цилиндр как-бы был золотником следующего- а синхронизация - это уже размер кривошипов правильный подбирать)

Это двигатель компаунд, там отработанный пар из первого цилиндра высокого давления(обычно он более узкий)поступает в следующий цилиндр низкого давления (он более широкий), а потом в следующий ещё более низкого давления (ещё более широкий). Всего цилиндров 3-4. У такого двигателя КПД выше примерно процентов на 10-12, но он более сложен в изготовлении и обслуживании, а также более громоздкий, поэтому мало где применяется.

cjA писал(а):madman, а что у тебя делают эти восемь изогнутых трубочек? Они как соеденены? Нарисуй карандошем, так не видно.

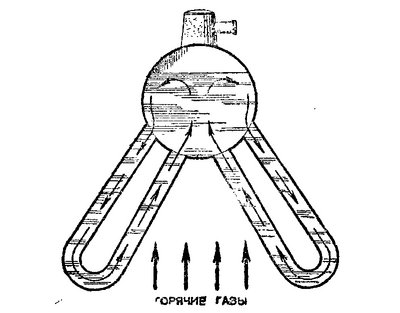

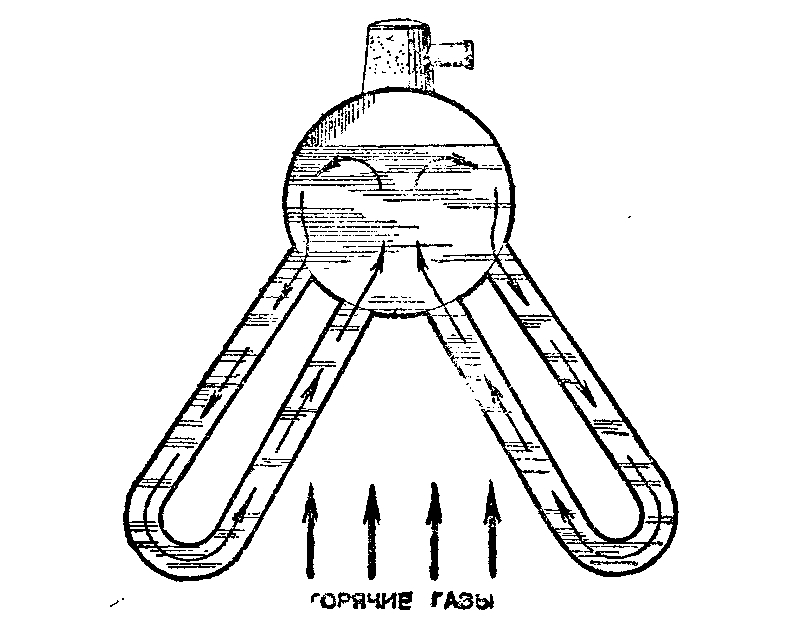

Это водные трубы, они присоединены обоими концами к котлу снизу. В части трубки, которая сильнее прогревается, вода быстро нагревается и поднимается в котёл, а из другого, более холодного конца трубки, поступает свежая вода для нагрева.

Картинка из книги "Самодельные электрические и паровые двигатели":

madman писал(а):

cjA писал(а):madman, если тяги нет...
когда мы весной на дачу приезжаем, дом сырой, печь холодная, то процесс розжига выглядет так.
В зольник (правильно? дверца такая чтобы золу из трубы выгребать) кидается факел из газеты на керосине. Из трубы потянуло? О! можно и печь поджигать.
Попробуй в трубу тоже самое кинуть- должно потянуть, куда денется, просто она холодная вначале.

При таком масштабе сомневаюсь что сработает...

ты трубу метровую сделай, огого как заработает))

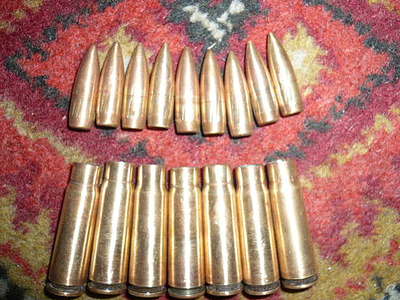

Привет всем. У меня вопрос- из чего можно сделать поршни для золотника и цилиндра? цилиндр у меня батарейка пальчиковая( как вариант, есть гильзы от АК-47 и РПК )..
еще бы хотелось увидеть чертеж самого просто парового двигателя одинарного действия

может и не сработает
но по идее если просто в котел кипятка налить это уже даст тягу в жаровых трубах - куда горячему воздуху деваться? из топки в трубу течь

(на паравозах не такие уж и трубы высокие в относительном масштабе.)

А... водяные- я подумал у тебя так как-то хитро перегревные идут

( как вариант, есть гильзы от АК-47 и РПК )

Не вариант! Они конические, вот гильза от ПМ или мелкашки - цилиндры.

А разнообразные б\у тормозные цилиндры от авто сюда не подойдут? Наверное, на авторазборах этого добра навалом.

Не вариант! Они конические, вот гильза от ПМ или мелкашки - цилиндры.[/quote]

Дак ведь конические они лишь под конец, который обрезать можно

Нет, там конус по всей длинне! Возьми, штангелем померяй.

Кароче, дело не в этом.. из чего поршень сделать можно?

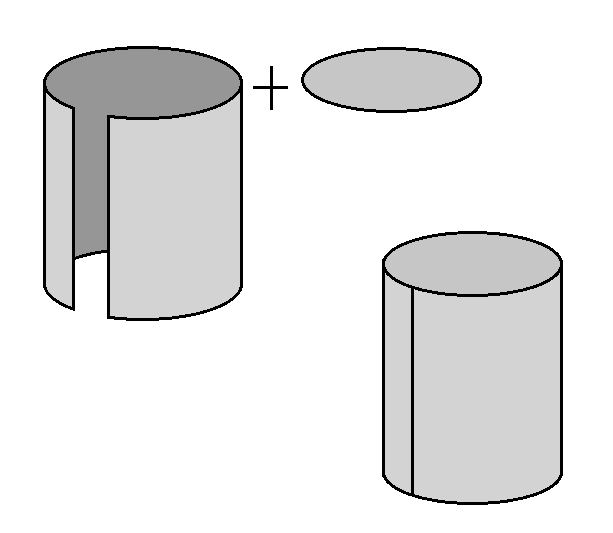

Ну я, если на палцах показать, так делал:

Что париться с этими поршнями, мембрану сделал из пальца от перчатки и готово.

не труъ.

Из жести делал?
