**rett** » 08 мар 2008, 19:58

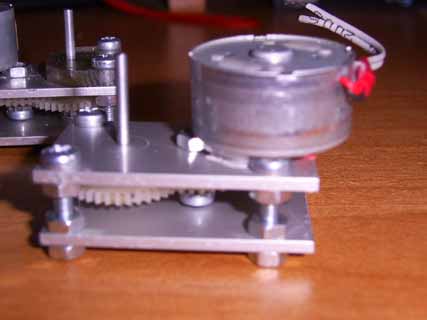

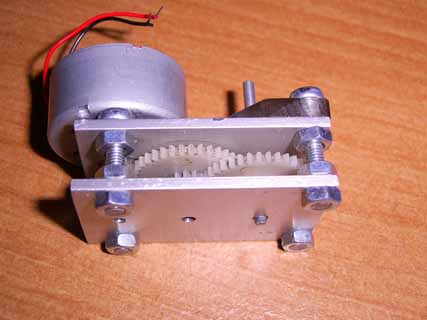

Вот решил выложить фотки
короче редуктор понижающий
Проектировал в Layout

**EdGull** » 08 мар 2008, 20:43

маладца! только город заполни, а то нас и так мало.
а для чего делал?

**Myp** » 08 мар 2008, 20:49

и как оно?
получилось с первого раза? как шестерёнки внутри крепил?

**Digit** » 08 мар 2008, 22:27

А как ты в Лайоуте проектировал? :unknown:

Ты его просто как графический редактор пользовал? Или что ты под словом "проектировал" подразумевал?

**MegaBIZON** » 09 мар 2008, 02:58

Маладец, люблю такие весчи - редухторы самодельные

анука картинок из лайота вывали - типа чертежи - пусть народ заценит

**rett** » 10 мар 2008, 00:06

Делал для паука типа Бизонского
я перебрал все варианты и понял чтобы паук с коленвалами двигался нормально т е поворачивал и двигался назад-вперед
нужно 3 мотора два уже есть
Лайоут юзал и как граф. редактор и как милиметровку

в нем удобно все детальки нарисовать, подвигать, выбрать оптимальный размер естественно в плоскости

а щыстеренки крепил на болтики М3 (нарезал резбу в обойме и законтрил с другой стороны)
получилось со второго раза в (первый раз щыстеренки попались плохие и редуктор клинило)

**Digit** » 12 мар 2008, 15:02

Обсуждение механики пакуов перенес в тему Любителям пауков

**Andbiz** » 18 июл 2008, 00:08

А как изготовить такой редуктор? На сколько нужно брать шестеренки?

P.S.
Поддерживаю идею с чертежами! Думаю, что всем было бы интересно, как наиболее просто можно собрать редуктор!

**rett** » 18 июл 2008, 00:36

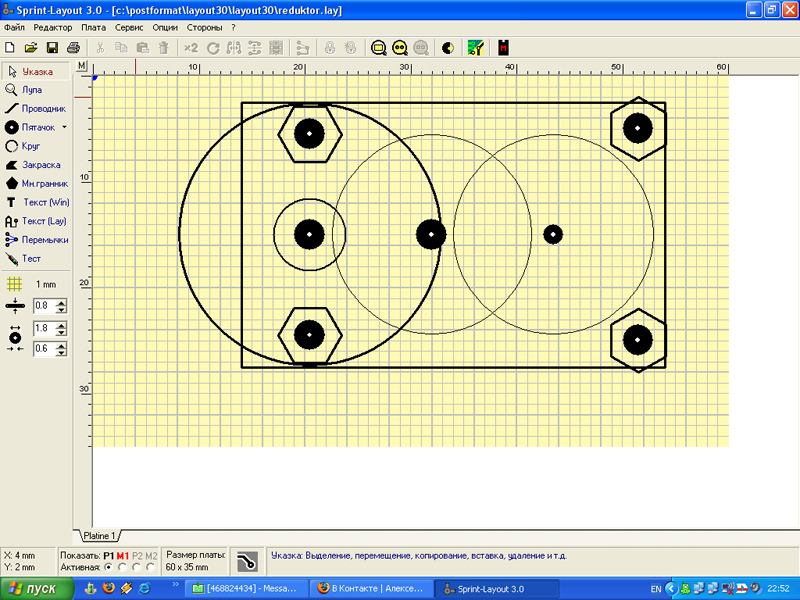

Вот по этому эскизу я все и делал
алюминь приобрел в ОБИ (магаз буржуйский )
но думаю можно и сталью обойтись

**Andbiz** » 23 июл 2008, 20:52

Спасибо:) В ответ предложу свою схему редуктора и очень бы хотелось бы узнать мнение других на счет данной схемы!

Добавлено спустя 4 минуты 12 секунд:
Слева расположен двигателеь. Справа - колесо, насаженное на один вал с шестеренкой.

**EdGull** » 23 июл 2008, 21:20

как будешь делать шестеренки?

**Andbiz** » 23 июл 2008, 21:28

Пока еще не определился - тут бы очень хотел бы услышать совета! Боди файбер не подходит, т.к. у нас он довольно дорог и хотелось бы подобрать более дешевый материал для шестеренок. Хочу попробовать отлить из эпоксидного клея, а так как, все говорят, что он неустойчив к постоянным нагрузкам, то хочу подобрать к нему пластификатор. Пробовал отливать в пластилине и в обычном строительном силиконе, но не один из этих материалов мне не подошел - форма неудобная и есть не точности. Если есть какие-то предложения или советы, то буду очень рад:)! Кстати, а можно ли изготавливать шестеренки из металла, например из алюминия? Есть ли какие-нибудь методы?

**EdGull** » 23 июл 2008, 21:33

1. заполни свой город
2. технологию изготовления шестеренок пошли обсуждать в соотаетсвующей ветке.

**Digit** » 23 июл 2008, 21:45

С шестеренками туда: Технологии\Литье шестеренок и деталей.
А также в робовики: [[Литье эпоксидных смол в силиконовые формы]]
И вообще по статьям там пошукай (категория:статьи)
