ToniPizecato писал(а):на данный момент уже имеется:
- программное обеспечение, написанное на java языке для платформы j2me, которую поддерживают последние модели телефонов. ПО с source кодами в аттаче(1).

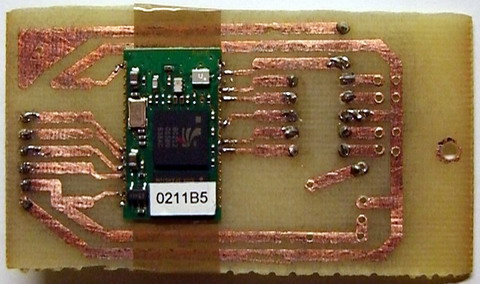

- недопаянная плата с блютус модулем BT20 от компании RainSun модификации Slave. в аттаче(2).

rig писал(а):купи ножницы по металлу наши отечественные черные, плату ровненько подрежешь в легкую, будет симпотично смотреться.
по вопросу я ответил в соседней теме надо скорости смотреть. лучше обмен сначала на макетке проверить, а когда руку набьешь то в готовый проект модули вставлять.

avr123.nm.ru писал(а):Поздравляю ! Молодец ! Особенно если это так и будет оставаться общедоступно.

ToniPizecato писал(а):как еще можно опрашивать uart ?

Vooon писал(а):советую использовать кварц 14,7456 МГц тогда можно практически любую скорость выставить.

Задал следующие вопросы техподдержке EFO , а именно Владу Федорову
Здравствуйте.
Интересует bluetooth модуль BT-20 от RAINSUN, а именно:
ХР> 1)Цена(розн,опт);
ХР> 2)Есть ли возможность ипользовать данный модуль в
ХР> одиночку, а не парой (master-slave);
ХР> 3)Возможно ли соединение с bluetooth мобильного телефона.
ХР> 4)Реализован или нет профиль SPP.
ХР> 4)Есть ли модули со скоростью RS-232 9600 и 19200 кбит/c.

И получил вот такой ответ, честно не ожидал.

Розничная цена на модули ВТ-20 - $19,03 на 100 шт. - $18,38 на
500 шт. - $13.
Один и тот же модуль ВТ-20, в зависимости от того, как он
изначально сконфигурирован, имеет разные артикулы - BT-20xxx-CSx-11x
(сконфигурирован как Slave) и BT-20xxx-CМx-11x (сконфигурирован как
Master) Выбор модуля зависит от той задачи, которую Вам нужно решить.
Если требуется установить беспроводное соединение между двумя
устройствами, то требуется пара Master-Slave.
Для того, чтобы пара модулей (Master/Slave) начали работать друг
с другом, надо просто подать на них питание и обеспечить импульс
сброса (Reset) в момент включения. Никакого программного обеспечения и
конфигурации в общем случае не требуется! После этого они без вашего участия
устанавливают парное соединение, и все, что Вы подадите на вход UART
одного модуля появится на выходе другого, и наоборот. Специальный вход
(один из GPIO) нужен только для очистки регистра для возможности
установления связи с другим "напарником". Таким образом Вы получаете
"прозрачный" канал UART <-> UART.
В качестве Master может также выступать любой модуль Bluetooth, который
способен работать как Master (например, встроенный в РС или КПК, или USB
dongle, или моб. телефон) и поддерживающий Профиль последовательного порта.
Тогда процедура следующая:
- включаете BT-20xxx-CSx-11x (Slave) (при этом в окрУге не должно быть аналогичных
включенных свободных модулей, сконфигурированных как Master, иначе они
соединятся без вашего участия)
- включаете dongle (например, BT007i), предварительно запустив
программную оболочку, идущую в комплекте; запускаете поиск Bluetooth
устройств, через несколько секунд увидите имена всех устройств в

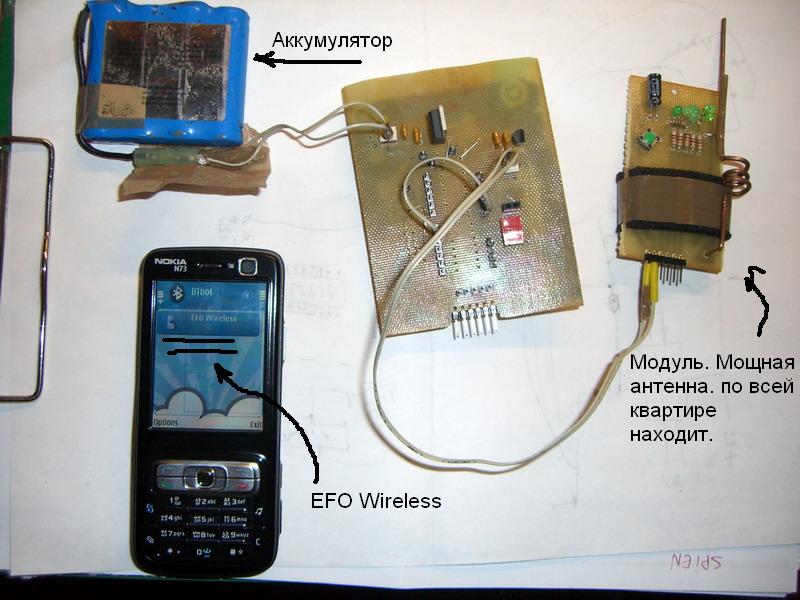

окрУге. Ищете устройство с именем EFO Wireless, определяете поддерживаемые
профили (Refresh service), на появившийся запрос введите PIN (0000),
установите парное соединение и , наконец, Connect. После этого
устройства будут связаны друг с другом (при этом адаптер будет
работать на какой-то виртуальный СОМ-порт; при этом в оболочке можно
выбрать режим, при котором каждое последующее открытие этого виртуального порта будет
вызывать автоматическое соединение адаптера со Slave-модулем(BT-20xxx-CSx-11x).
Модули поставляются изначально сконфигурированными для такой работы, и
не требуют в дальнейшем какого либо управления или настройки, причем
эта конфигурация жесткая - Master или Slave, скорость обмена 115200
(может быть задана любой при изначальной прошивке), PIN код 0000
(также может быть задан при прошивке), имя устройства EFO Wireless.
С точки зрения аппаратной подключение выглядит просто - подаете
питание 3,3 В на соответствующий вывод, подключаете к соответствующему
выводу антенну, подключаете 4(!) линии UART и обеспечиваете в момент
включения формирование импульса сброса на Reset длительностью не менее
5 мсек.
Антенна и выход модуля соединяются микрополосковой линией (с волновым
сопротивлением 50 ом, рассчитать ее параметры можно с помощью
соответствующей утилиты), при этом для небольших расстояний можно
использовать chip-антенну, а при бОльших полосковая линия должна
заканчиваться ВЧ-разъемом, к которому подключается внешний диполь
(можно DAW-002-3.5, разъем SAC0093TGG или SAC0073TGG).
Изменять прошивку и устанавливать некоторые параметры (в том числе и
скорость UART) можно по
SPI-интерфейсу модуля с использованием соответствующей оболочки,
работающей под Windows и эмулирующей SPI на LPT порт. При подключении
модулей к компьютеру необходимо обеспечивать согласование уровней
сигналов с использованием соответствующих аппаратных решений.
Таким образом, для организации канала вам потребуется:
- Один (Slave) или два (Master и Slave) модуля ВТ-20
- + одна или две chip-антенны соответственно (например WLAN025)
или один (два) разъема SAC0093TGG (или SAC0073TGG) + антенны
DAW-002-3.5 (большая) или 17010.10 (поменьше, но в данный момент
отсутствует на складе)
Кроме этого, могут понадобиться элементы для формирования импульса
сброса и согласования уровней для подключения к компьютеру.

Myp писал(а):а тебе остальные 2 и не нужны совсем
в аппаратном USART они не реализованы
