Варианты с кабелем мне не подходили. Не хотелось привязываться к окрестностям компьютера.
Также не хотелось бегать с флэшкой от принтера к компьютеру и обратно.
Поэтому из беспроводных вариантов, которые у всех на слуху, оставались блютуз и вай фай.
Вай фай подкупил возможностью удаленной загрузки задания, а когда попалась прошивка "ESP3D" с подключением камеры,
выбор стал очевиден.
Идея сделать модуль, размером с ESP8266 возникла у меня давно.
У ESP8266, надо сказать, нестандартные площадки. В макетную панель не впаяешь.
В то же время, добавлять ещё проводов в и без того переполненный корпус принтера, не хотелось.
Поэтому варианты с aliexpress меня не устроили.
Решил сделать всё с нуля. Рассчитал импульсный источник, подобрал микросхему, индуктивность с учетом ограничений по размерам. AMS1117 с её низким КПД использовать не хотелось, дабы не перегружать USB, когда принтер в спячке.

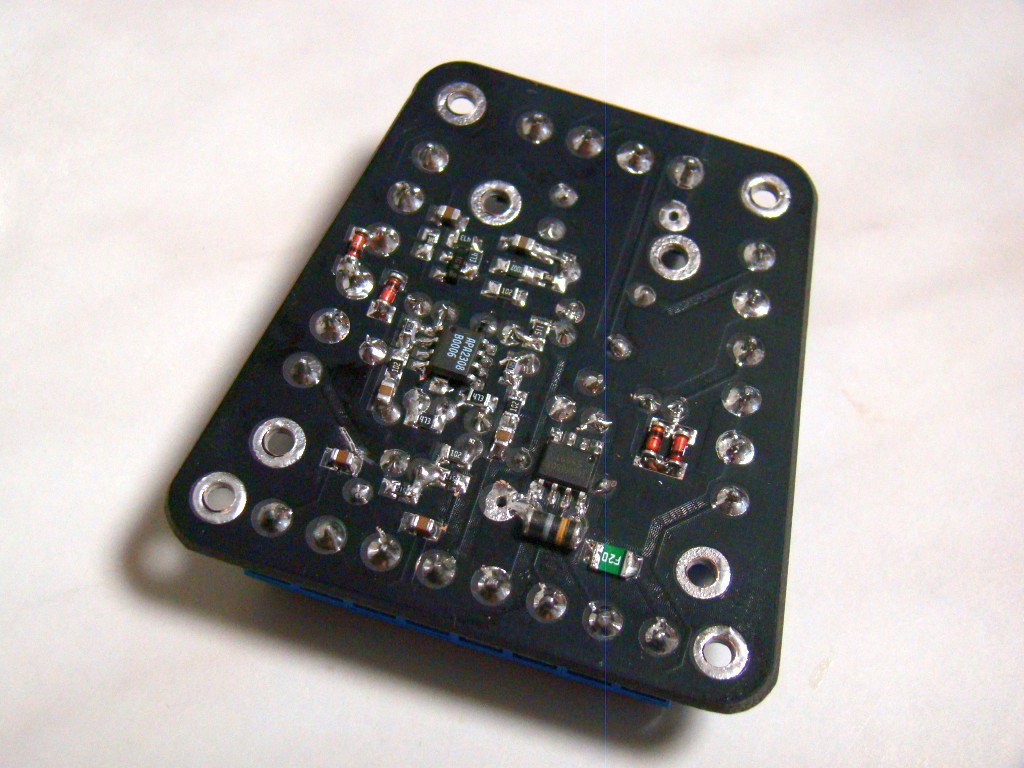

Импульсник с обвязкой легко и непринужденно уместился между выводами модуля ESP.
Также поставил резисторы на цепях UART для параллельного управления через терминал/монитор порта и веб-интерфейс.
Подключение модуля стандартное, В AUX-1.
Параллельно с проектированием платы работал над прошивкой модуля. Добавлена русификация, включена авторизация.
Изменен код для увеличения попыток возобновления выгрузки файла при обрывах связи,
если принтер стоит в отдалении от точки доступа.
Модули уже продаются.
Купить вы их можете у меня, написав через сеть https://vk.com/kaluganin.
