Сборочный чертеж - чертеж платы с элементами и их обозначениями, а также ключами для установки. Очень полезен при ремонте и доработках. Очень просто делается из пикадовского файла - слои топ_силк и боттом_силк.
Перегрев драйвера двигателей, перегруз его по току - фича микросхемы драйвера. Козу детектирует в лучшем виде. Я для теста тыкал пинцетом
Добавлено спустя 15 минут: Померял токи электроники. Моторы выключены. * Рабочий режим, связь по БТ не установлена - 43мА * Рабочий режим, связь по БТ установлена - 28мА * Sleep (выключен по команде или батарея села) - 300мкА

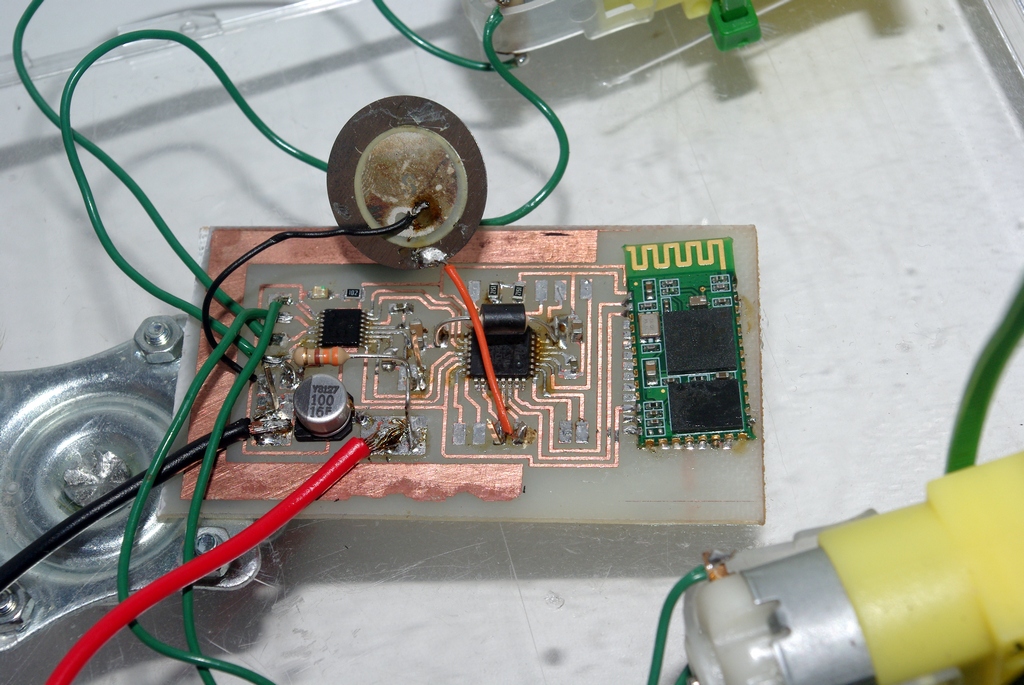

Добавлено спустя 12 минут 56 секунд: Прототип №2. Найденная в тырнетах распиновка НС-06 для игла оказалась слегка кривой, в результате пришлось ставить модуль наискось.
Nesenin писал(а):опыт мне подсказывает что на фото выполненная по ЛУТ плата под эксперименты. 2стороняя фабричная будет в разы меньше
Совершенно верно.
Добавлено спустя 5 минут 37 секунд: Этот прототип тоже можно было бы сильно уменьшить, убрав блютуз на обраную сторону и не формуя крепежную медную полосу по краю. Но это прототип - не хочется геморроится
