По указанному адресу фразы "Всё о прошивке AVR" НЕТ.
Исправь или тут или в курсе.
Иначе удалю ссылку.

Насколько понимаю в этой главе основные требования сводятся к
-без ошибочно написанной и откомпилированной программе
-правильным подключением программатора и МК
-установке настроек программирования(фьюз и лок битов)
Какие еще требования здесь важны?

Т.е. в тексте книги обязательно должно быть ее назание ? Это новое правило форума чтоль ?

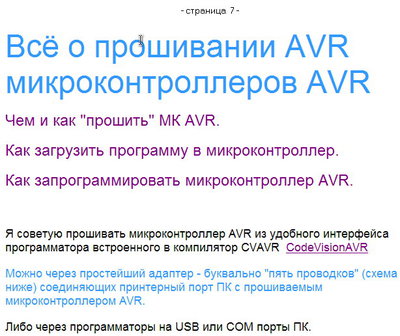

"Всё о прошивке AVR" абсолютно точно соответствует СОДЕРЖАНИЮ которое там находится.

с таким успехом можно посылать в гугль там тоже всё будет соответсвовать содержанию.
предлагаю не спорить, а просто исправить либо здесь либо у себя.

А по вашей ссылке можно найти фразу "-=Жми сюда если хочешь сказать мне СПАСИБО=-" ?

Добавлено спустя 5 минут 17 секунд:

правильность не важна, прошить можно и не работающую прогу.

начинающему нужны не общие фразы и набор ссылок на все случаи жизни, а пошаговая инструкция для конкретного программатора, микроконтроллера и программы, с картинками.

совершенно верно!

Как раз пошаговая инструкция по прошивке микроконтроллеров AVR - http://avr123.nm.ru/07.htm

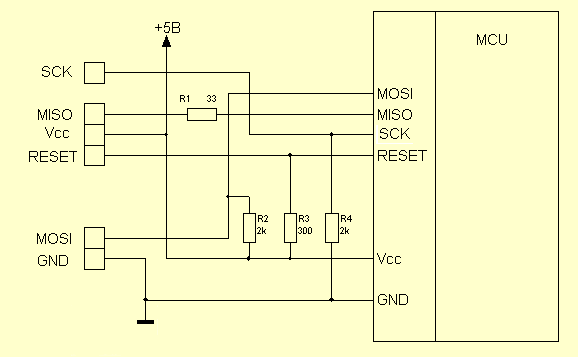

объясняю как новичек новичку. я делал как на картинке:
справа это МК, тупо соединяешь на ножки SCK, reset т.д. смотри даташит вобщем

а слева это в разъем программатора.

где +5v написано и еще внизу жирная горизонтальная черточка(которая GND) - это питание. Туда его надо подать.

я эти 5 вольт взял из USB порта.
там как раз в USB порту один контакт это +5v.
а другой контакт GND.

Главное - не запутайтесь с ножками и штырьками а то у меня однажды блок питания на материнке загорелся

_________________
“Но мы же еще ​живы, чувак, это же круто…”

это ИДИОТСКАЯ схема с радиокота ! Я там уже задолбался писать чтоб исправили - бесполезно.

Вот она и на робофорум просочилась. Поистине дурной пример заразителей.

обычно НЕ МОЖЕТ AVR работать по этой схеме !!!

Есть точная провереная информация о том как и чем прошить AVR
http://avr123.nm.ru/07.htm - читайте, делайте как там написано и будет работать хорошо.

Это не схема, это ужас какой-то. Какие еще 300 Ом подтяжки RESET'а? Что за ересь? Их не каждый программатор перетянет.

Зачем подтяжки SCK и MOSI?

Зачем резистор на MISO? Если для ограничения тока - тогда почему по SCK его нету?

Добавлено спустя 35 минут 12 секунд:
Почистил тему.

_________________
Проект [[Open Robotics]] - Универсальные модули для построения роботов

на правильность я Ваш курс не проверял, а найти нужное там даже мне сложно. Начинающий мгновенно запутается в обилии контроллеров, программаторов, рекомендаций и прочего.
В плане приобретения основных навыков, очень удачно выполнен учебный курс к PICKit2. В комплекте плата с МК и примеры простых программ, не вообще, а к этой плате.

2contr: Хватит обсуждать здесь курс avr123, есть отдельных тем уже про этот курс выше крыши. Последнее китайское предупреждение. Дальше режу посты и/или выписываю предупреждения за оффтоп.

_________________
Проект [[Open Robotics]] - Универсальные модули для построения роботов

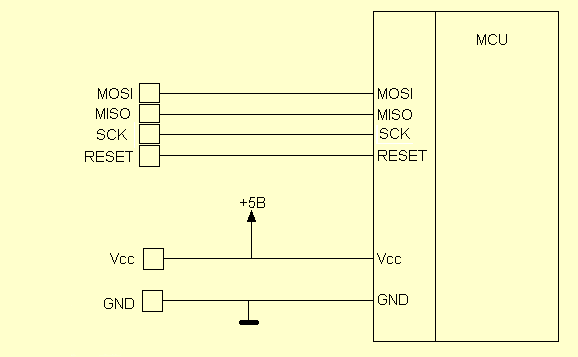

блин, люди, не легче было просто нарисовать.

дайте ка я сам обработаю информацию с курса



ниче не напутал? ^_^

_________________
“Но мы же еще ​живы, чувак, это же круто…”

х.з. если МК зашит на работу с кварцем - то без него он не заведется.
