Самодельные шестерни.
Я хочу попробовать свои силы в изготовлении шестеренок. Точнее не изготовление, а копирование.
Принцип таков:
1. Из гончарной глины лепим небольшой блин толщиной чуть большей, чем толщина требуемой шестерни.
2. Шестеренка-образец впечатывается в блин и вынимается. В блину остается форма, копирующая образец.
3. В форму заливаем клей с песком или автошпатлевку с волокном 'fiber body'
4. После высыхания и затвердения клея вынимаем полученную заготовку и обрабатываем напильником.
Всего 4 этапа и примерно 30 минут времени... Чтож попробую.
Для работы потребуются следующие ингредиенты:
1. Шестерня-образец
С этим проблем у меня нет. Достаточно разобрать хоть один принтер. Основная трудности в поиске пары для имеющихся шестернь. Я выбрал самую маленькую, что у меня была, для проверки точности.
2. Гончарная глина

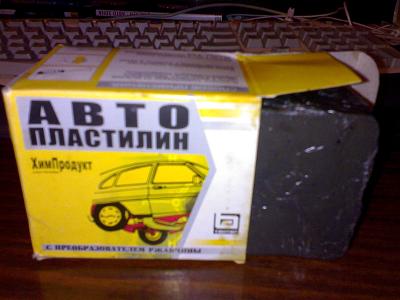

Гончарной глины у меня нет, да и где купить я тоже не знаю. Немного покрутив в голове все «пластелинообразные» материалы, я вспомнил о существовании автомобильного пластилина. В автомагазине он стоит 40 рублей за 300г – это кусок размерами: 70х90х40
3. Клей или автошпатлевка
Клей мне изначально не нравится, т.к. их на прилавках такое разнообразие, что я не понимаю какой лучше. У каждого свои характеристики и свойства. А про автошпаклевку я читал, что она очень прочная после засыхания. В автомагазине она стоит 60 рублей за баночку 200 грамм.
Принес я всё это домой…
Начинаем со слепка:

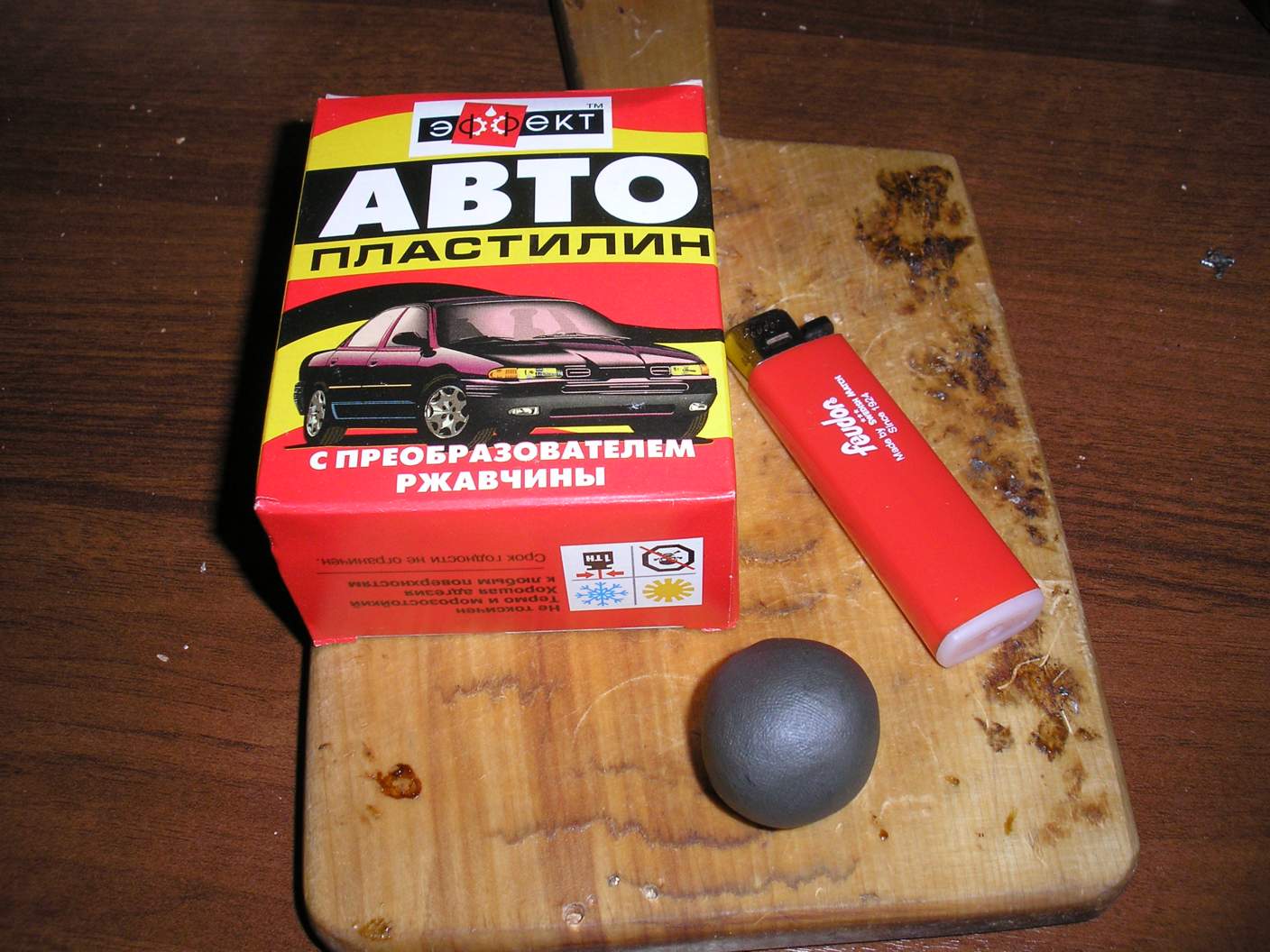

Я использую автопластилин. Открыл коробку и оторвал небольшой кусочек пластилина, это стоило определенных усилий, поэтому следующий раз возьму нож и отрежу. После того как кусочек немного помять в руках, он становится пластичнее, что позволяет скатать шарик.
Вложение:
P2040004_thumb.jpg [ 165.63 КиБ | Просмотров: 35770 ]

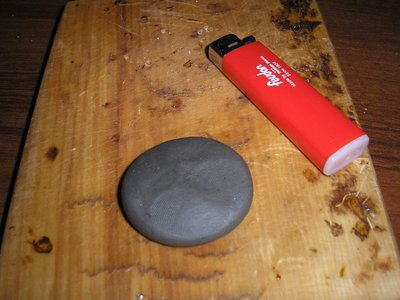

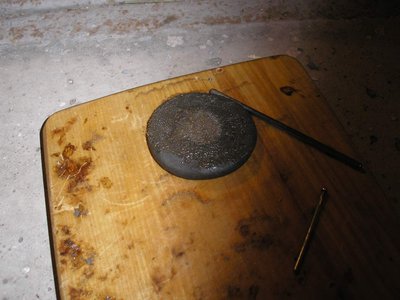

Шарик расплющил руками и, получился блин:
Вложение:
P2040005_thumb.jpg [ 137.58 КиБ | Просмотров: 35686 ]

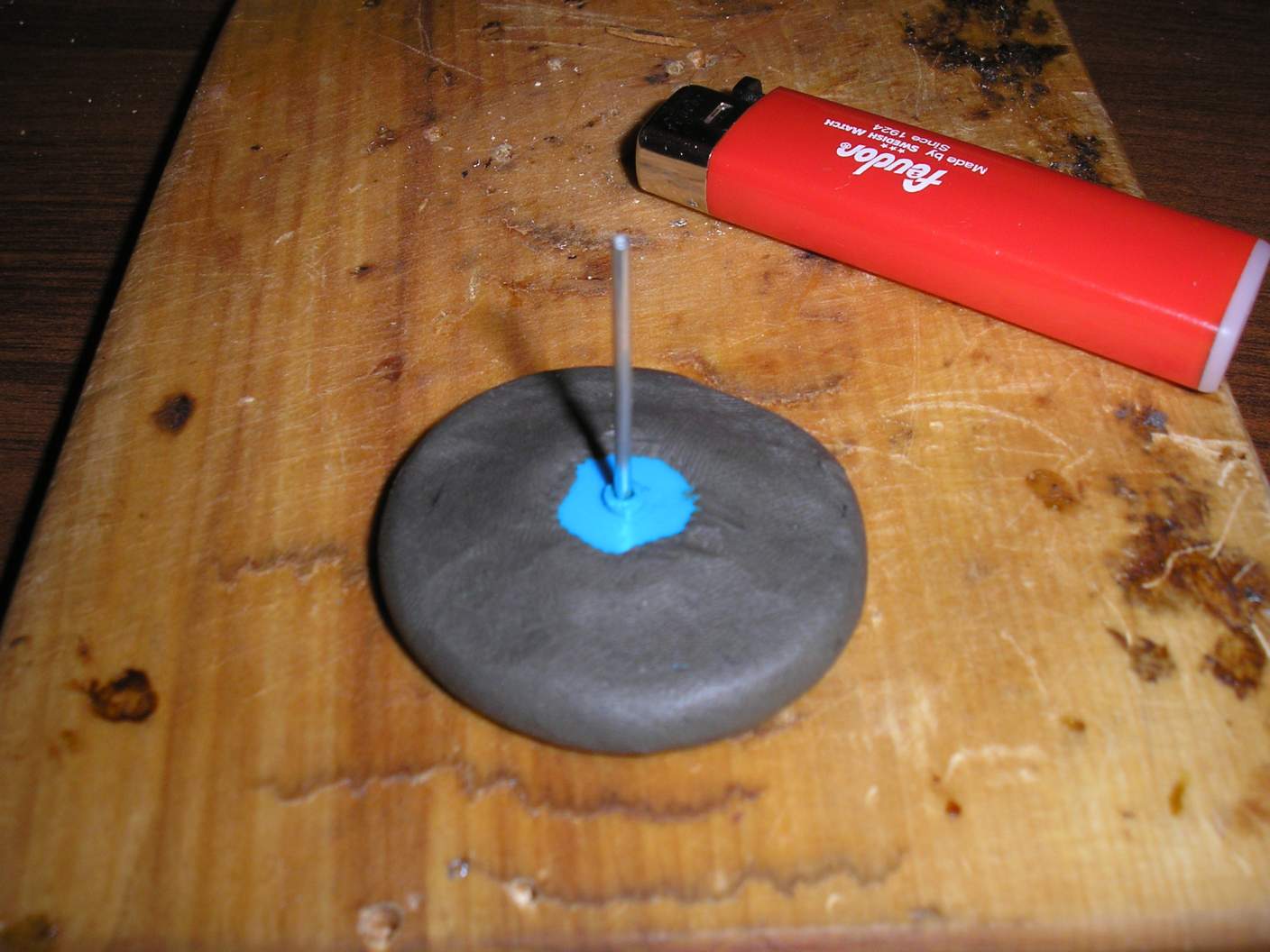

Теперь необходимо сделать слепок шестерни. Что бы шестерню было легко вытащить из слепка, я вставил в отверстие шпильку. Вставляем шестерню и прижимаем пальцами.

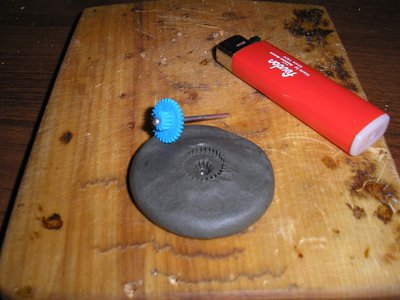

Тут первая трудность: шестерня утапливается не равномерно, один край все время глубже. Плюс к тому шаг зубьев маленький и пластилин во многие не попадает, пришлось аккуратно с боков шестерни поддавить пластилин так, что бы он проник меж зубьев. Более или менее залепить шестеренку удалось с 5-ой попытки – каждый раз блин делал заново. Вот что получилось:
Вложение:
P2040006_thumb.jpg [ 120.03 КиБ | Просмотров: 35713 ]
Аккуратно плоскогубцами взял за шпильку и потянул строго вверх… как и следовало ожидать, рука дрогнула, и края шестерни испортились. Заново слепил блин и уже опытной рукой с первой попытки влепил шестерню в пластилин. Теперь двумя руками с максимальной осторожностью вынул, и вот что получилось:
Вложение:
P2040007_thumb.jpg [ 128.09 КиБ | Просмотров: 36011 ]
Слепок готов! Так как пластилин твердеет на холоде, я поставил слепок на балкон (на улице -5).

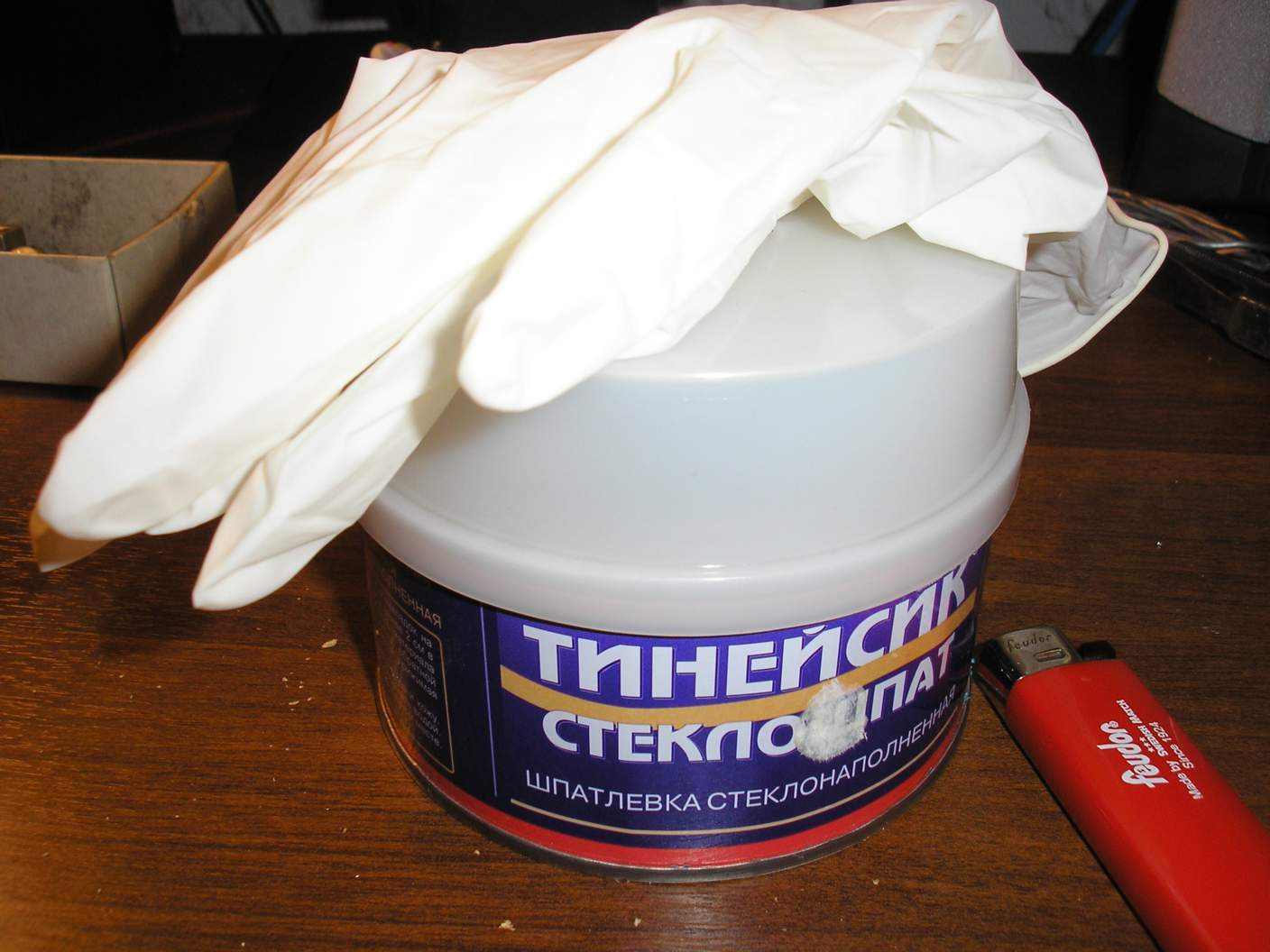

Дело дошло до заливочного материала. Я купил автошпатлевку стеклонаполненную (так на упаковке написано). Выглядит она так:
Вложение:
P2040008_thumb.jpg [ 110.92 КиБ | Просмотров: 35671 ]

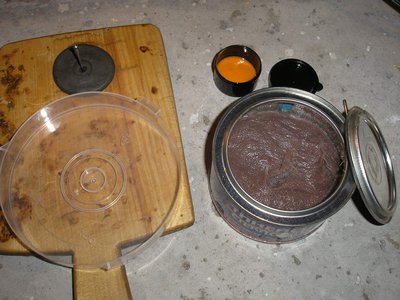

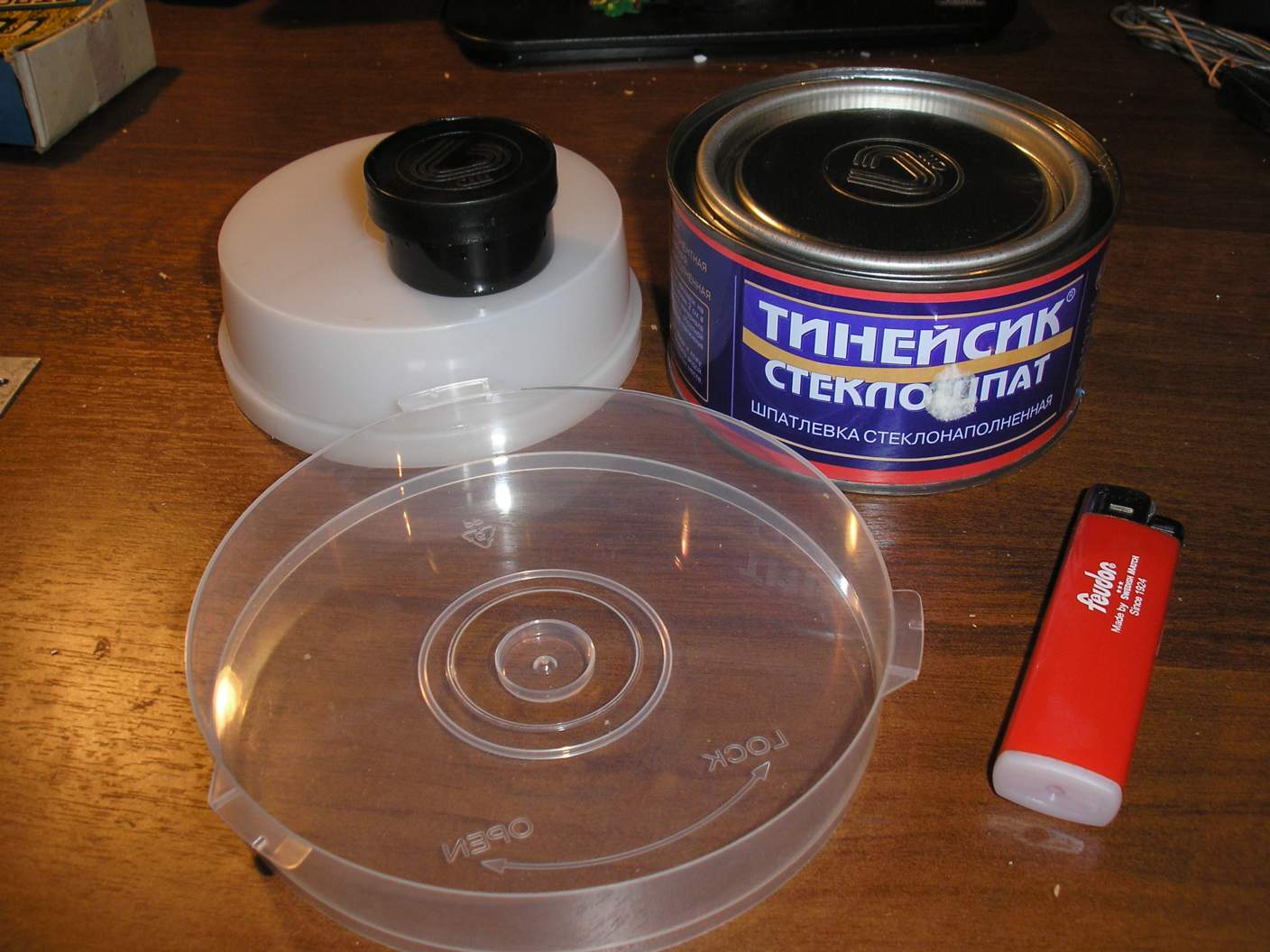

На банке написано, что очень опасная смесь – раздражает кожу, поэтому я взял в аптечке перчатки. Открыл большую крышку, а там еще и маленькая баночка – вернулся к надписям на упаковке и заметил слово «двухкомпонентная» - это означает, что перед использованием смешать содержимое обеих баночек. Пропорции нигде не написаны, наверное, имеется в виду, что использовать надо все сразу, но мне это расточительство не по карману – смешаю на глаз. Для смешивания тару я не нашел, пришлось использовать бокс от дисков.
Вложение:
P2040009_thumb.jpg [ 139 КиБ | Просмотров: 35672 ]

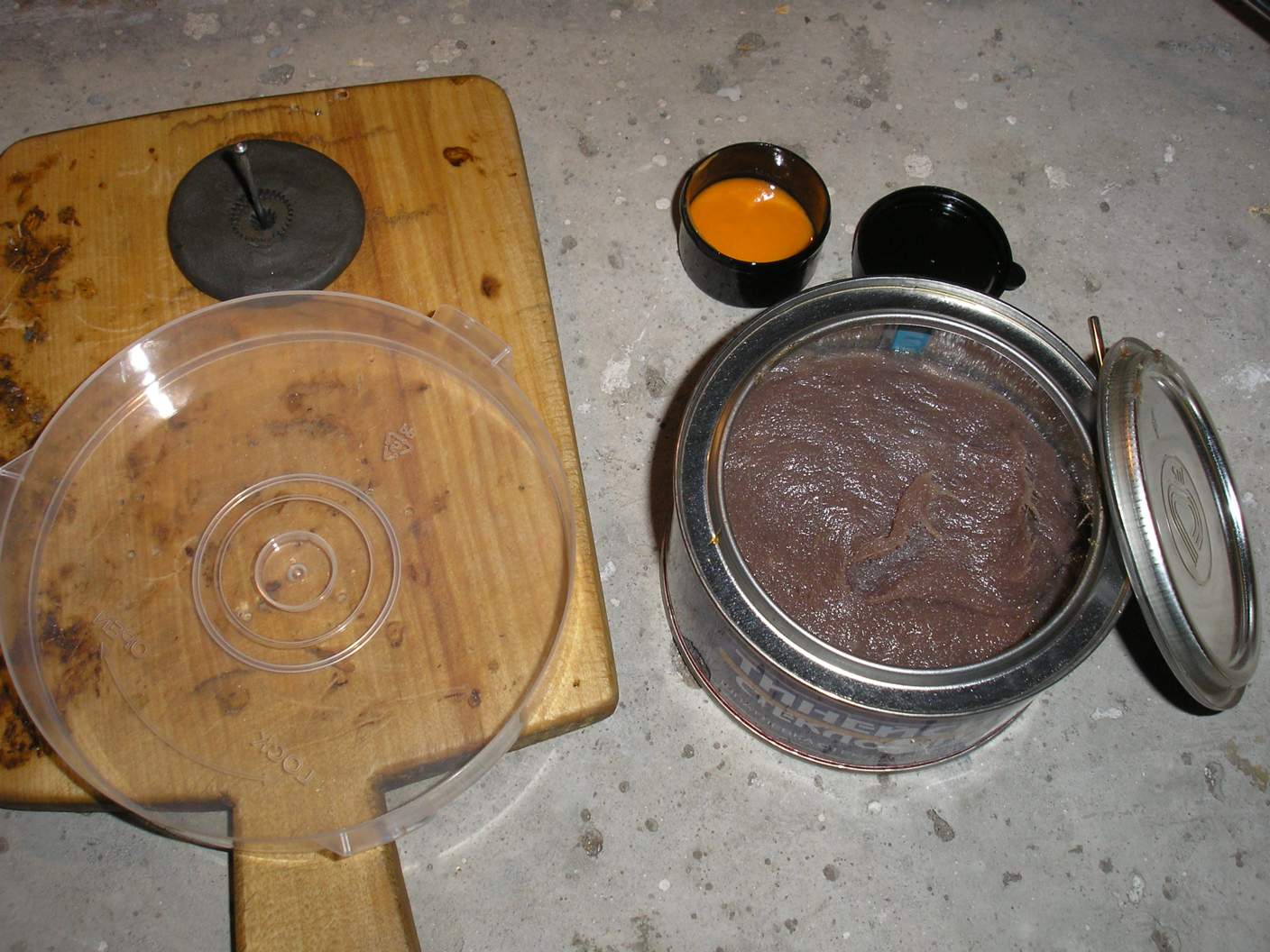

Перешел на балкон, т.к. после открытия баночек, завоняло так, что терпеть не было сил – это воняет стирол, который входит в состав.
Вложение:
P2040010_thumb.jpg [ 173.6 КиБ | Просмотров: 35724 ]

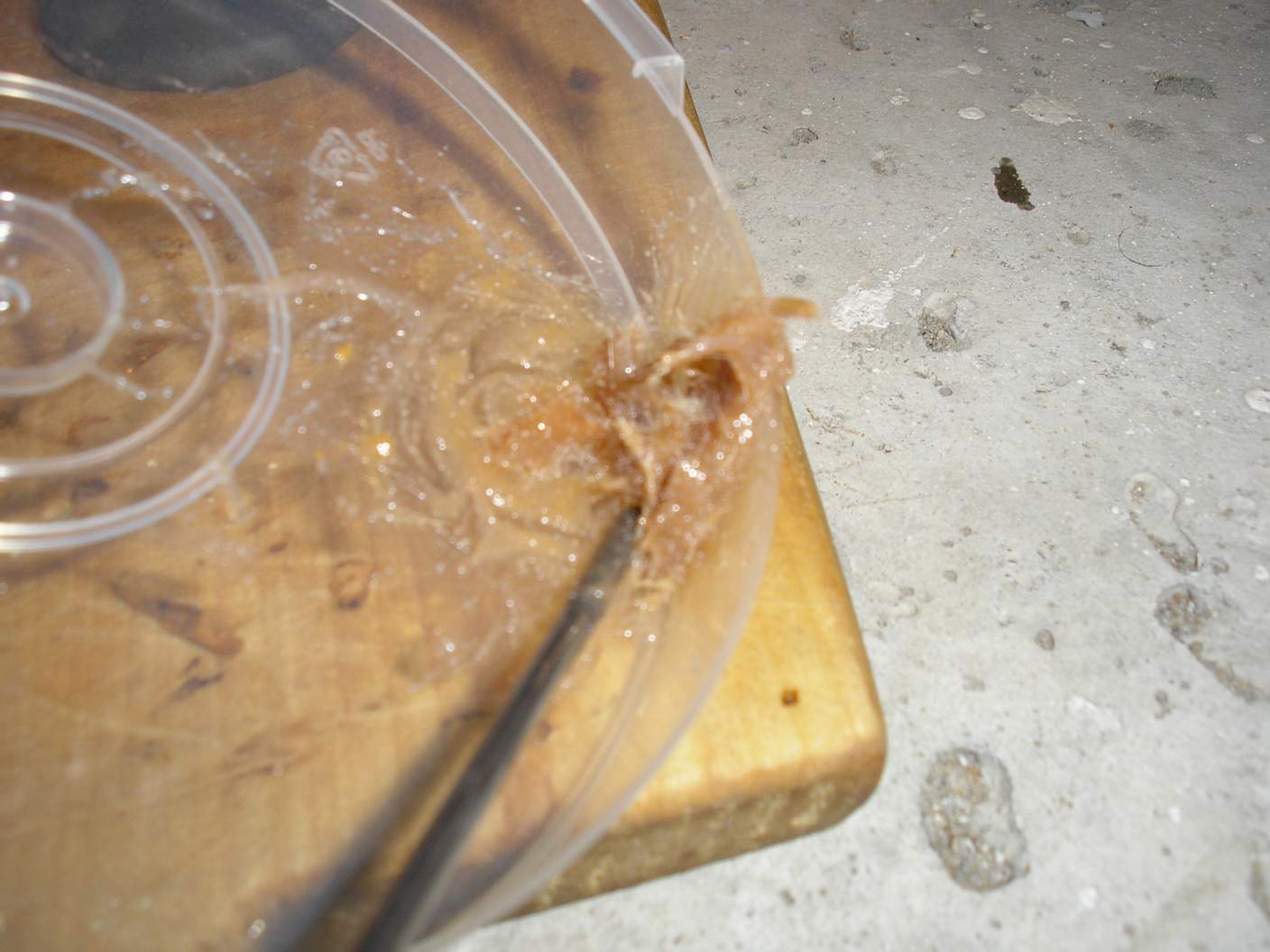

В большой банке видно странную субстанцию с хорошо выделенными волокнами. И тут я сразу пожалел, что купил ее – смесь густая, волокна большие и в мою маленькую формочку не полезут!!! Но для успокоения совести надо попробовать. В тару переложил немного массы с волокном и добавил оранжевого из маленькой банки. С оранжевым явно перестарался, если учесть, что на всю банку так мало оранжевого, то я должен был чуть капнуть, получилось примерно 1 к 2 (1 оранжевого и 2 смеси). Я так понял, что оранжевый – это закрепитель, значит, будет крепче, чем надо.
Вложение:
P2040012_thumb.jpg [ 108.23 КиБ | Просмотров: 35742 ]

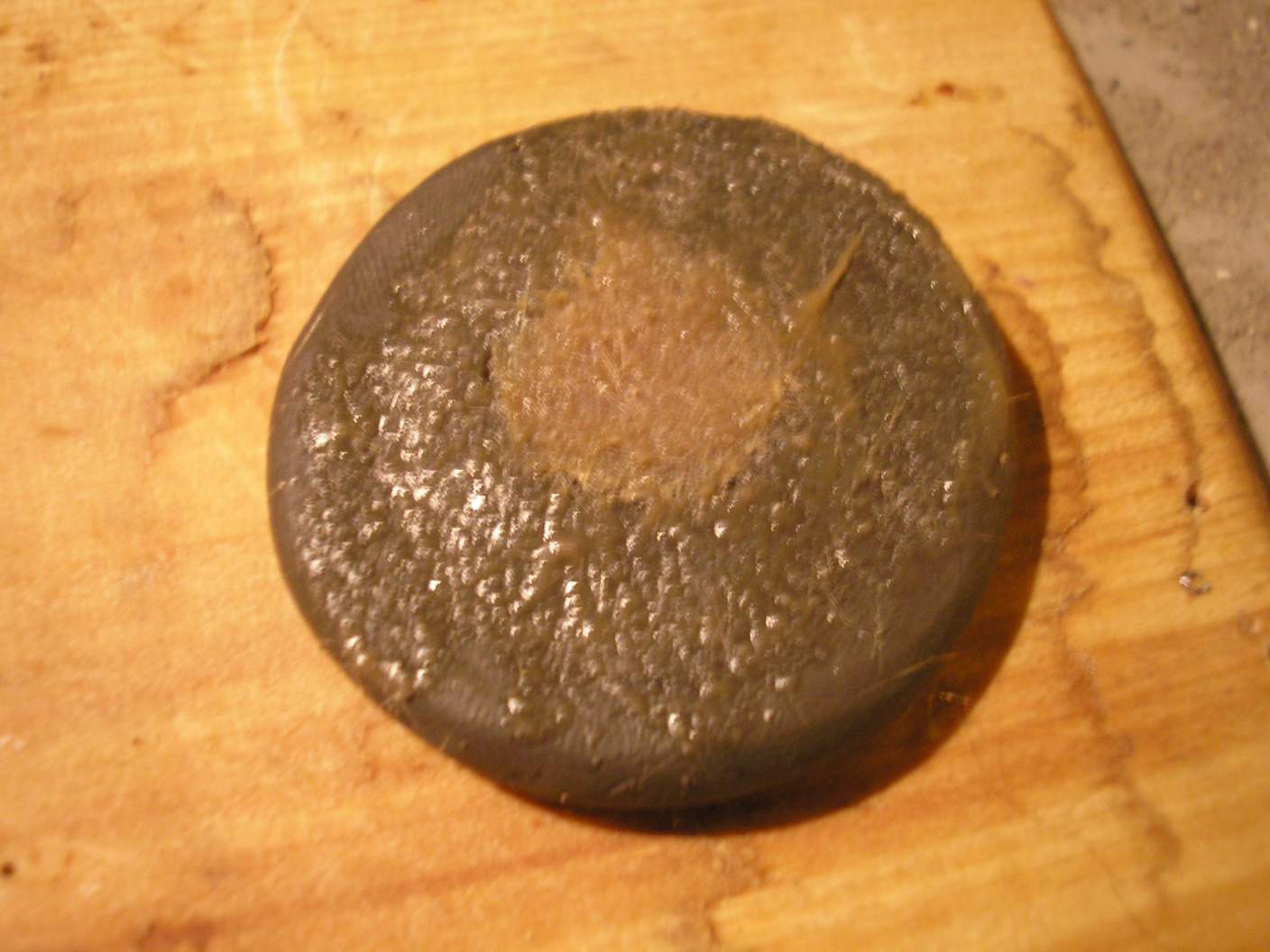

Теперь эту субстанцию надо затрамбовать в слепок. Хорошо, что надел перчатки, взял пальцами и положил на слепок… и что? Она просто лежит и не втекает – еще бы, густая. ВДАВИТЬ! И начал вдавливать. Сначала потихоньку, потом сильнее – форма держится (не зря морозил). В итоге затрамбовал почти все, что намешал, остальное размазалось по пластилину в процессе вдавливания.
Вложение:
P2040014_thumb.jpg [ 124.85 КиБ | Просмотров: 35715 ]
Вот в таком виде и оставил на балконе – эту вонючку в дом не понесу.
Через 10 минут зашел на балкон и дотронулся пальцем – затвердела – ну это верхний слой, пусть еще полежит, чтоб наверняка.

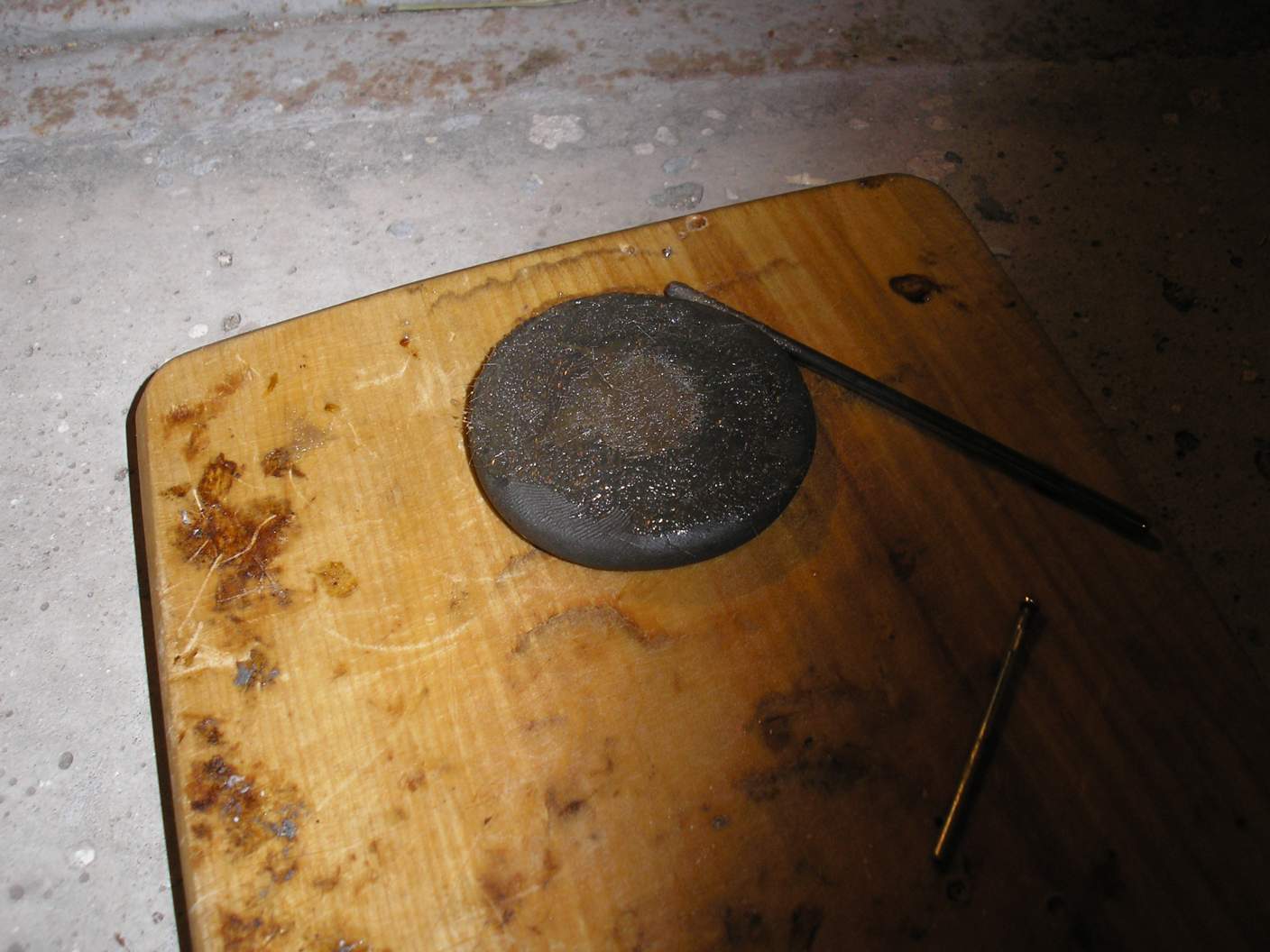

Ровно час спустя пошел на балкон
Вложение:
P2040002_thumb.jpg [ 104.95 КиБ | Просмотров: 35710 ]

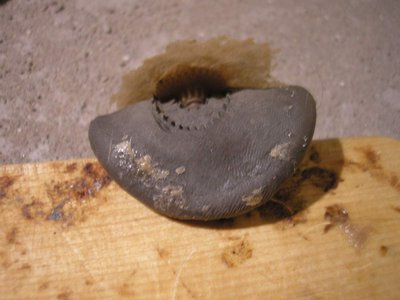

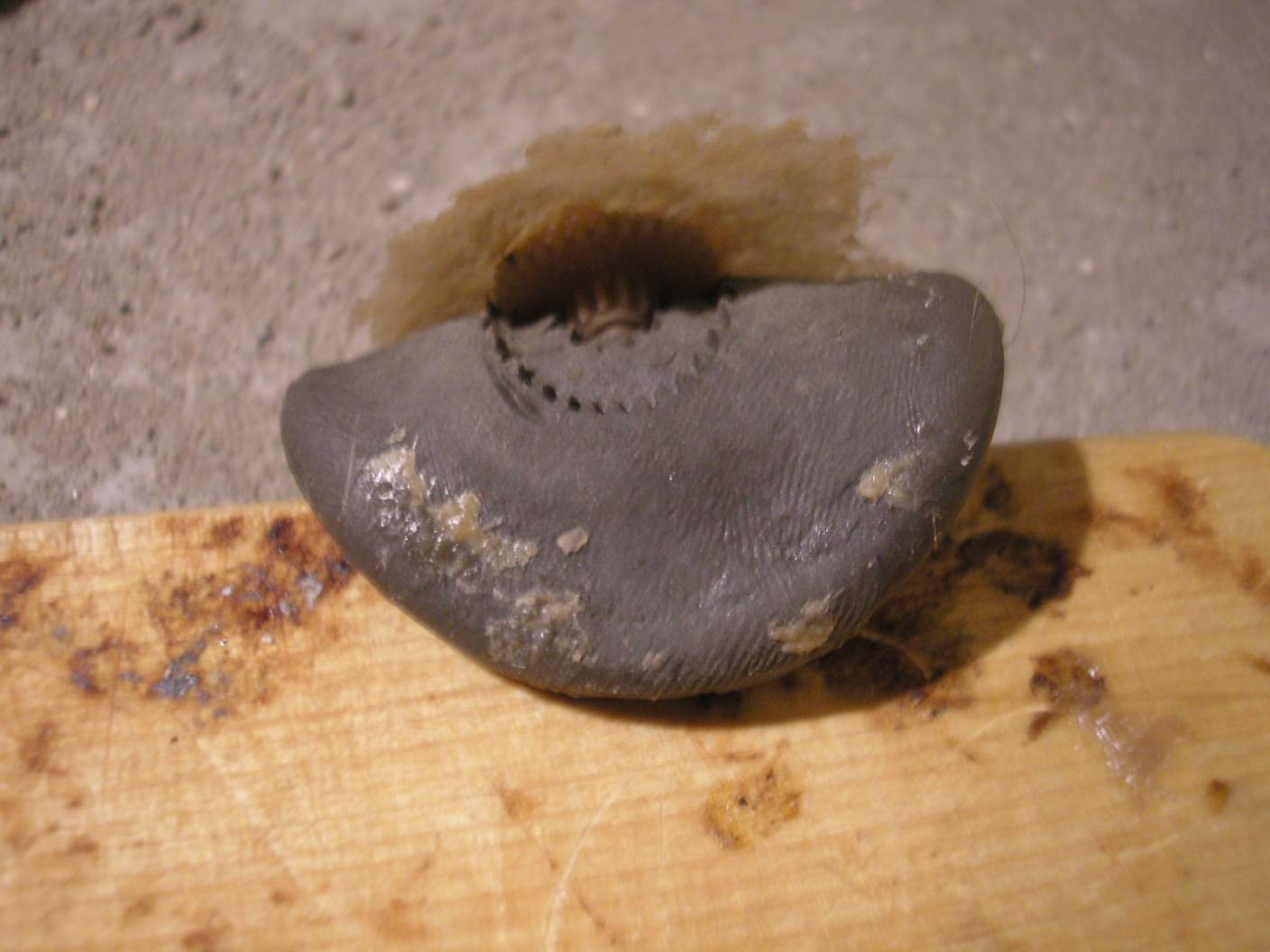

Добавлено спустя 18 минут 42 секунды:и расковырял пластилин, который на холоде так застыл, что потребовалось не мало усилий, чтобы это согнуть пополам. Надо отметить это свойство материала – лепишь теплого и пластичного пластилина, затем помещаешь её в морозилку на 5 мин и получаешь жесткую форму. Но не надо забывать, что несколько минут при комнатной температуре, он снова станет пластичным.
Вложение:
_P2040006_thumb.jpg [ 92.67 КиБ | Просмотров: 35712 ]

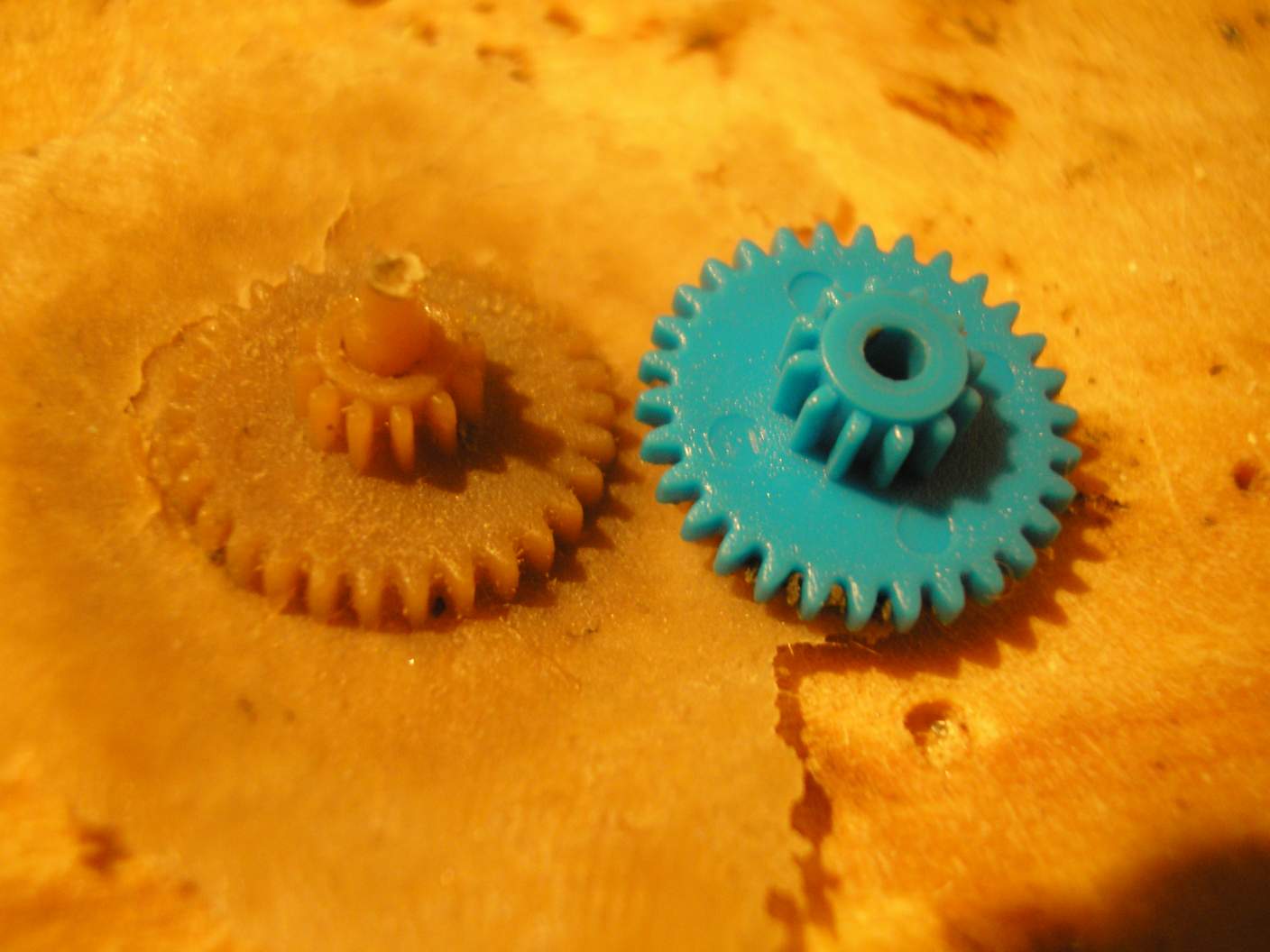

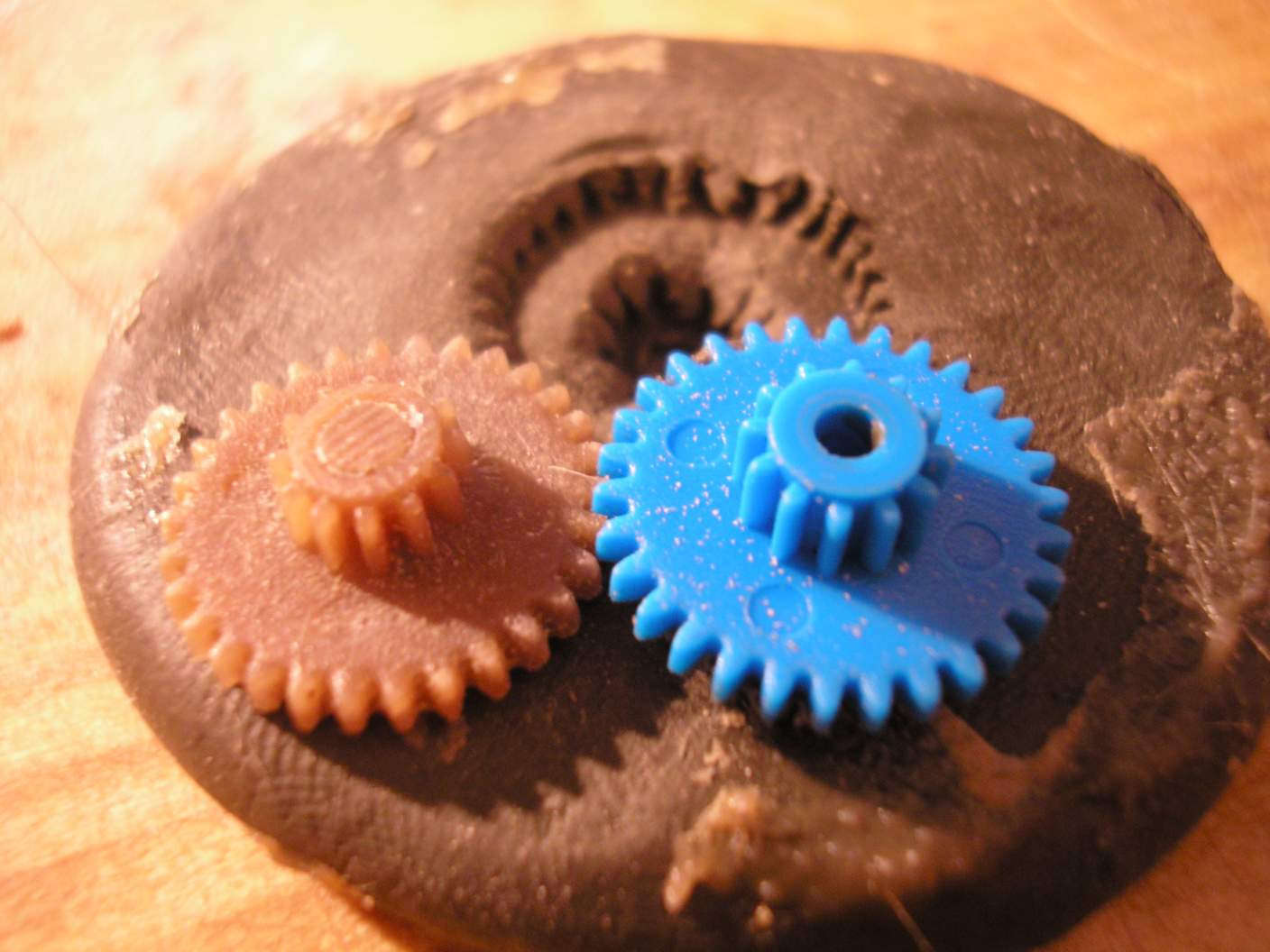

УРА!!! Уже что-то получилось!!! Даже самому не верится!!! Освободив заготовку от пластилина, я сравнил ее с оригиналом:
Вложение:
_P2040008_thumb.jpg [ 87.64 КиБ | Просмотров: 35743 ]
В принципе уже готово, осталось обработать напильником. Напильник этот материал берет с удивительной легкостью, это наводит на мысль, а не слишком ли низкая прочность? Потом проверю…

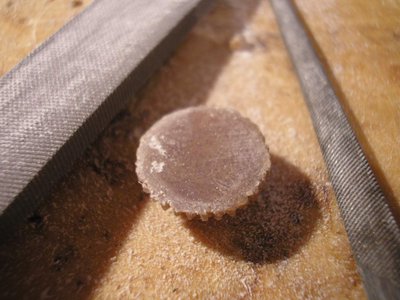

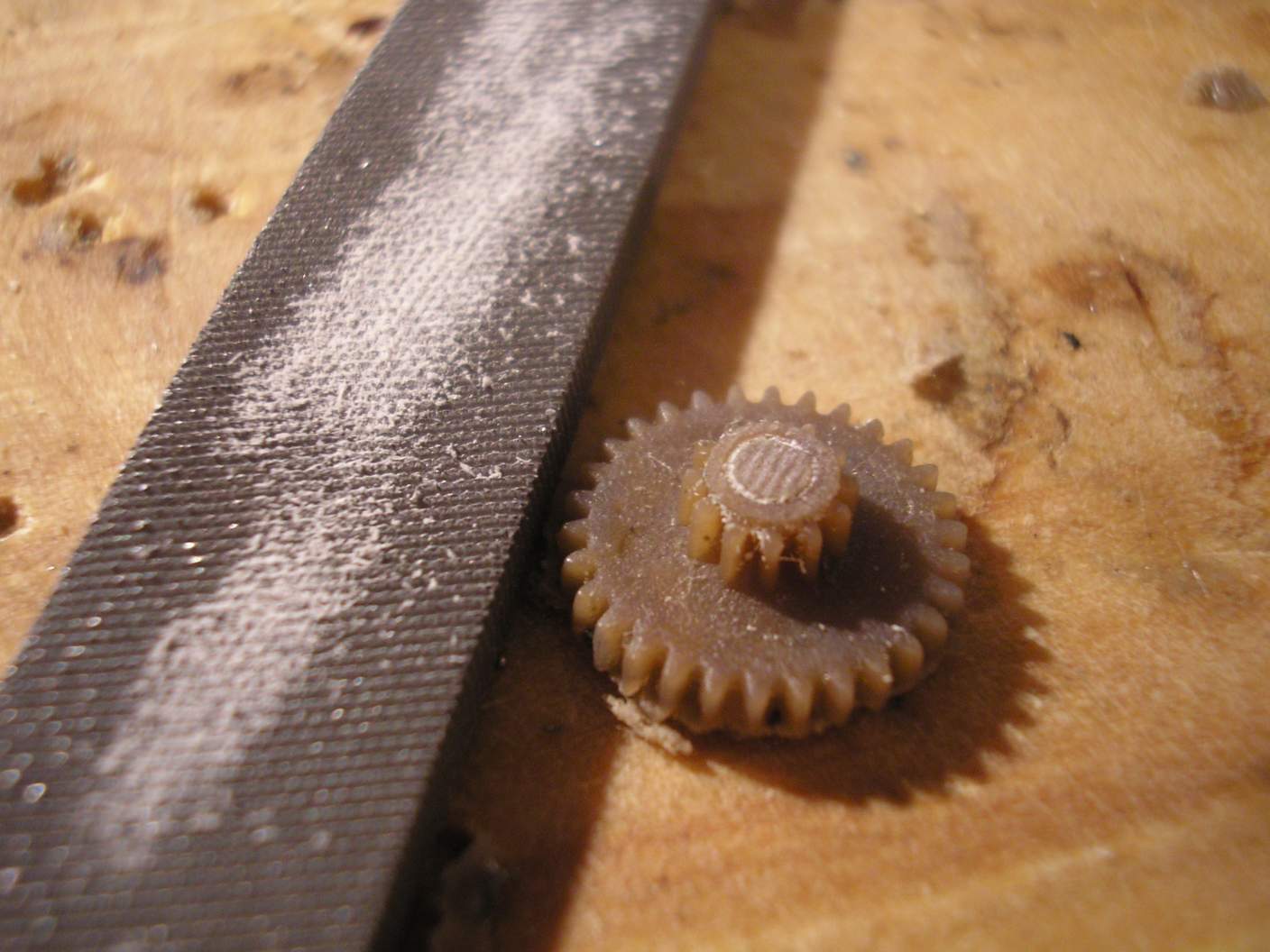

Зная что стеклонить – это стекло, то мне стало жалко напильник:
Вложение:
_P2040013_thumb.jpg [ 122.18 КиБ | Просмотров: 35675 ]
С задней стенки шестерни пришлось снимать порядка миллиметра материала, даже зубцов не было видно:
Вложение:
_P2040014_thumb.jpg [ 119.22 КиБ | Просмотров: 35633 ]
После напильников и зубочистки получилось следующее:
Вложение:
_P2040015_thumb.jpg [ 105.94 КиБ | Просмотров: 35671 ]

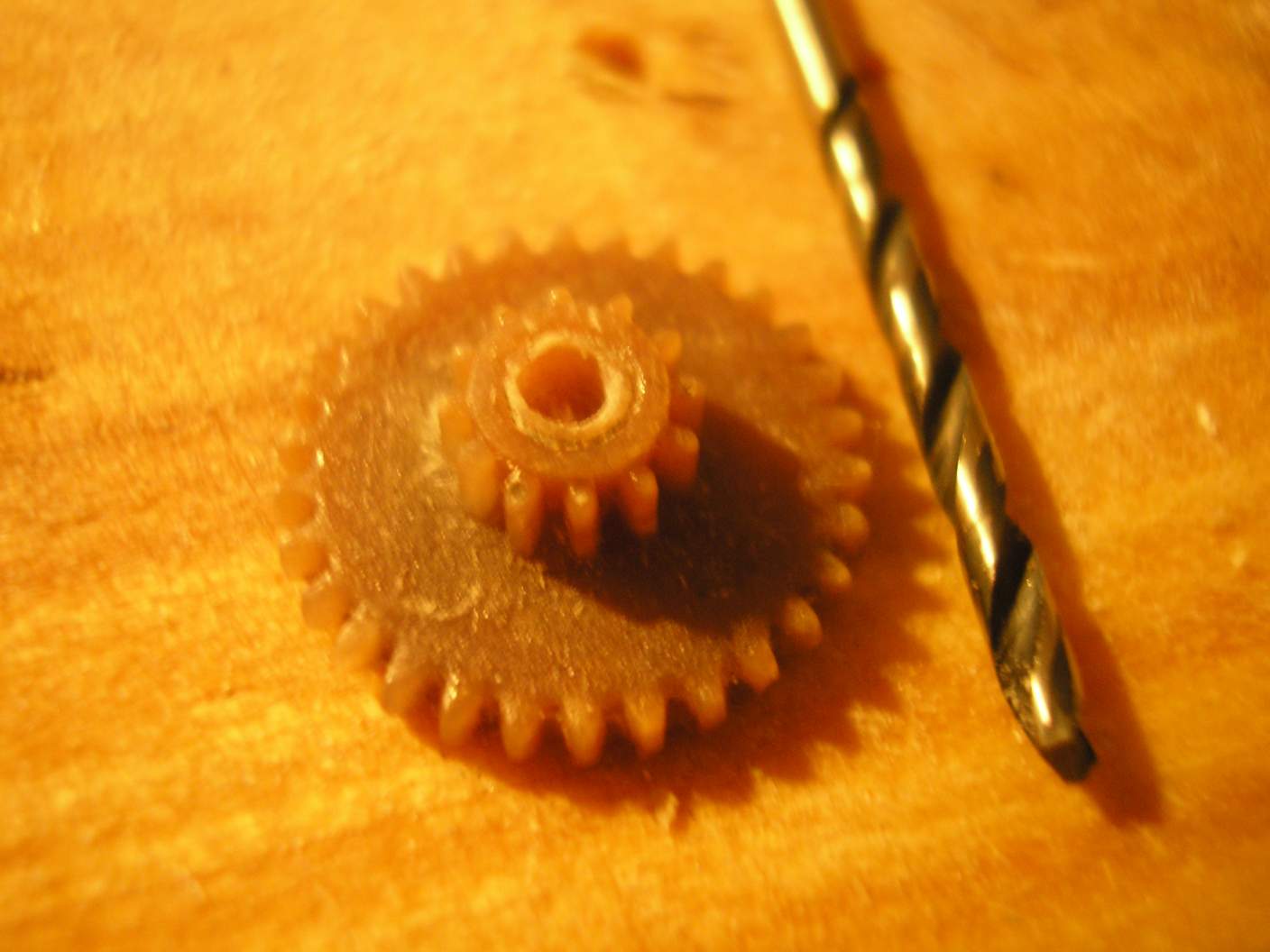

Просто замечательно! Осталась последняя мелочь, которая может пустить всю работу под откос – отверстие. Оно должно быть идеальным центром шестерни и под идеальным углом. Тут нужен станочек – закрепил шестеренку, навел лазерный прицел и просверлил, но у меня нет такого станка, у меня есть руки. Взял маленькое сверло (диаметром 1.5 мм), руками приставил его к центру (где должна быть дырка) и помаленьку прокрутил сверло. Удивительно легко и просто сверло вошло в материал и сделало насечку – но не по центру – руки кривые. Маленьким ножичком и тем же сверлом я сместил дырку к центру, немного увеличив диаметр отверстия. Я заведомо брал сверло меньшего диаметра чем требуется именно на случай промаха.
Вложение:
_P2040017_thumb.jpg [ 83.56 КиБ | Просмотров: 35672 ]
Еще немного поработав руками, я взялся за дрель.

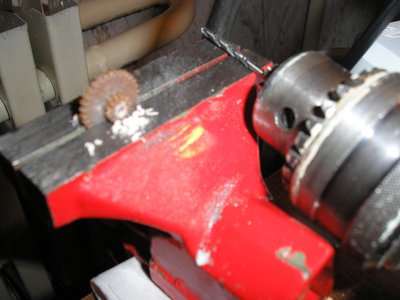

Закрепил шестерню в тисках, и просверлил, уже в намеченное отверстие – получил дырку:
Вложение:
_P2040018_thumb.jpg [ 88.54 КиБ | Просмотров: 35646 ]
Дырка, конечно, получилась немного не под тем углом (я не станок), испытания покажут, на сколько это критично.
Испытывал я мою шестереночку (как приятно…), надев на вал моторчика. При вращении отклонений от оси я не заметил (обычно видно полупрозрачную копию шестерни, когда она быстро вращается на кривой оси). На шпильке поднес шестеренку-образец (заводскую) и та закрутилась!!! Никаких отклонений от нормы я не заметил. Проверял обе «подшестерни» на изделии, всё работает как надо (может неровность отверстия мне показалась?). сидел я с моторчиком и шестеренками минут 5 – ждал когда ж моё изделие развалится? Не развалилось!
На прочность другими способами я проверять не стал, а друг развалится? Жалко она же первая – я ее в рамочку и на стенку повешу.
Вложение:
_P2040019_thumb.jpg [ 104.64 КиБ | Просмотров: 62011 ]
Основные выводы проделанной работы:
1. если получилась шестерня столь малого диаметра, то большие изготовить еще проще.
2. отверстие – тут надо что-то придумать. Можно вставлять шпильку сразу после заливания шпатлевки – надо пробовать.
3. лучше делать большой блин и сразу несколько форм – меньше времени – больше шестеренок.
4. таким образом можно изготавливать не только шестерни, но и другие элементы, к примеру, части кузова, колеса (самодельные литые диски !) и открывать тюнинг-ателье для роботов!
И так, всего за 100 рублей в ближайшем автомагазине я приобрел необходимый материал (автопластилин и автошпатлевку с волокном). Судя по тому, что пластилин легко отчищается от остатков массы, то этот материал практически бесконечен. Количества шпатлевки, на глаз, мне хватит на серийное производство редукторов
за вечер можно наклепать кучу столь необходимых и редких «штучек».
Всё. Удачи Вам этом очень простом и выгодном мероприятии, Grover.
Послесловие:
Признаюсь честно, это мой первый опыт в изготовлении чего-либо столь сложной и требующей большой точности конструкции как шестеренка. Это мероприятие не провалилось, как я ожидал в начале пути. Дерзайте и у вас все получится, нужно только желание, терпение и – важно – аккуратность!
