Вот такую "штуку" я собрал...
Не знаю зачем я это тут выкладываю, но хочется...
Это первое в моей жизни устройство, которое работает!!! Сам спаял - а оно работает!!!
Смысл:

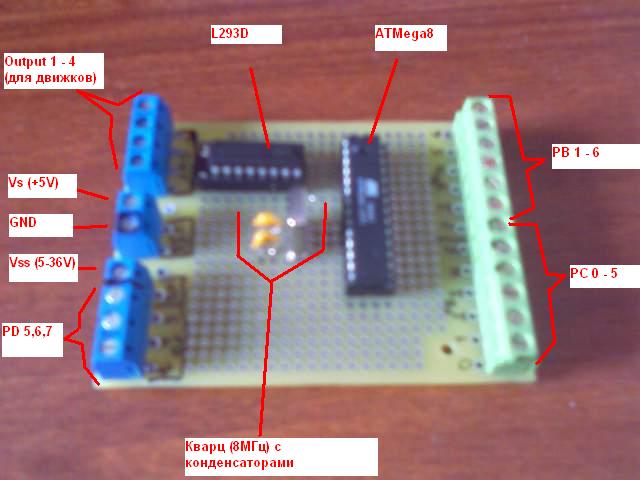

Две микросхемы L293D и ATmega8.
Порт PD0 - на оба порта Enable.
Порты PD 1 - 4 - на Input
Все остальные порты микроконтроллера (большинство) выведены на плату к коннекторами с болтиками.

Получилась некая "универсальная" сборка - осталось только корпус, шасси и программа. датчики и прочее легко подключается и отключается болтовыми коннекторами.

Добавлено спустя 6 минут 18 секунд:
Чуть не забыл - так как большинство портов выведено на коннекторы, то программатор подключается без трудностей.

Все проверил и даже поигрался с светодиодами и моторами...

Добавлено спустя 4 минуты 48 секунд:
Вопрос:

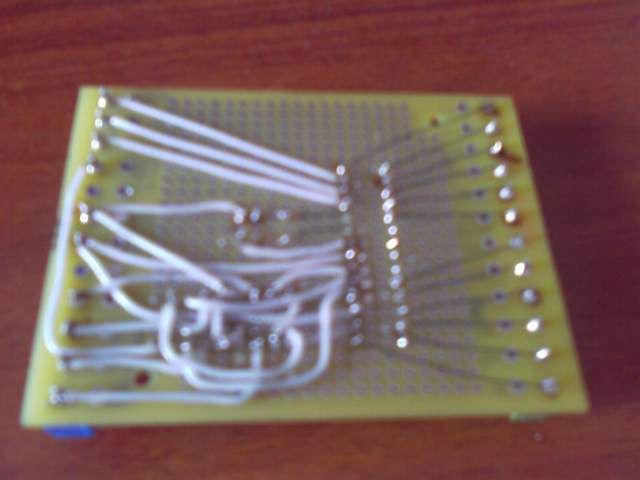

На рисунке видно, что я использовал два вида проводов для монтажа:
сначала нашел старую катушку индуктивности и разобрал - получил много тоненького проводочка в "лаковой" изоляции, а уже на пол дела зашел в магазин и купил одножильный провод для пайки в беленькой изоляции.

Нужно ли перепаивать все на один вид проводов или не критично??? и вообще какая разница между этими проводами?

Разница в изоляции, там ПВХ, а там лак. Нафига перепаивать если и так работает?

Я думаю может в нагрузках разница? может лак не выдержит 5В ?
Глупо, да???

Нормально усе, молодец, так держать!
если токи большие гонять не будешь то все выдержит!

Grover, отличная "штука"!

Я считаю, что теме самое место в "достижениях". "Обо всем" как-то не то... Grover поскромничал что-то

Кстати я использую провод МГТФ - он очень удобно зачищается: греешь над зажикалкой или термовоздушкой - изоляция сама съеживается и можно паять. При том паяльником изоляция не плавится, в отличие от пластиковых проводов!

имхо
провода перепаять бы на белые - они полюбому крепче тех волосков.

Впринципе прикольная штучка, думаю её нужно добасить компактности. Т.к. это уже законеный вариант.

это "тестовая" плата для проверки идей и т.д.
а вообще, как только научусь пользоваться протеусом и "утюжить" платы, то сделаю компактный вариант да еще и несколько штук.

Нарисуйте схему устройства пожалуйса с точными названиями деталей, хочу аналогичную сделать.
----
p.s.
я ньюб
