Как не странно но в Codevision.Правда демо версия

Добавлено спустя 13 минут 32 секунды:
В настройках программера выбрал Kanda Systems STK200+/300


Потом жму Run the Chip Programmer а там нету частоты.
И где там указывать частоту?

Я там правильно установил фьюзы для Atmega16 на 11,0592 MHz ?

Фьюзы правильно, у меня частота есть, может это связано с демо версией. У меня стоти CVavr 1.25.2 Beta1.

в первом кодэвижэне есть
во втором уже нету


а зачем она вобще нужна частота эта?? я никогда не пользовался...

Поставил CodeVisionAvr 1.25.9 Professional крякнутый конечно.
Та же самая исторрия.Нельзя выбирать частоту

а нафик она вобще нужна то?
никгда скока не прошивал через 5 проводков не смотрел что там стоит

А если у меня есть файл .hex и я хочу его зашить в МК. То как поступить? Частоту то не показывает на какую шить

Походу в хексе она уже указана.

snayperAlfa писал(а):А если у меня есть файл .hex и я хочу его зашить в МК. То как поступить? Частоту то не показывает на какую шить

Узнавать там где брал прошивку, обычно на схеме указывают частоту кварца.

snayperAlfa писал(а):А если у меня есть файл .hex и я хочу его зашить в МК. То как поступить? Частоту то не показывает на какую шить

брать и заливать!!!
частота которая там была указана никоем образом не влияет на частоту которая будет у твоего устройства

на какую частоту написана и откомпилированна прошивка та частота и есть и она не изменится магическим образом
а "железная" частота зависит от установки фьюзов которые ставятся рядом
есстественно они должны совпадать чтобы программа работала правильно

Подскажите пожалуйста, как мне выставить галочки фьюзов ATtini13 для работы от внутреннего генератора 128 кГц и чтобы при этом он остался перепрограмируемым (а то один уже не шъется и не читается). Использую PonyProg. Описание микроконтроллера на английском и я боюсь ошибиться во второй раз, а то мне за ними далеко ехать.

Ты давай конкретно по ДШ спрашива, картинку сюда вставь, обведи что ты считаешь правильным, а то за тебя щас ДШ никто качать не хочет.

для начала прочитай текущее состояние фьюзов и картинку вставь сюда

Master и Myp, спасибо, что ответили! Формулирую подробно вопрос.
У меня программатор PonyProg2000.

Купил его в 2004 году. Тогда я работал с AT90S2313. Всё было отлично. Сейчас возникла необходимость зашить ATtiny13 и установить частоту внутреннего генератора 128 кГц. В старой версии программы к PonyProg2000 поддержки этого микроконтроллера небыло. Нашёл свежую в которой он есть.

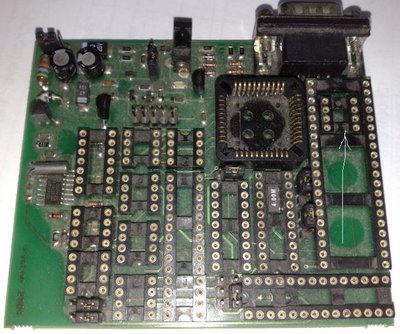

Стрелочкой на фото показано куда я вставляю ATtiny13. То, что нужно вставлять именно в это гнездо, я вычислил по дорожкам.

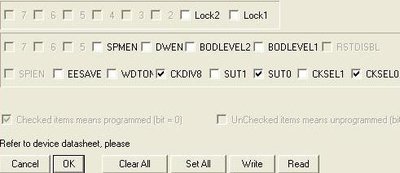

Описание к программатору было, но сейчас найти не могу, да и рекомендаций по прошивке ATtiny13 там не будет так как она относительно недавно разработана, а в интернете этого описания с указанием перемычек тоже найти не могу. В принципе ATtiny13 прошивается и перепрошивается, но только при НЕТРОНУТЫХ фьюзах. Изначально они в таком состоянии:

Стоит мне поставить галочку CKSEL1 и нажать Write, как сразу он начинает ругаться и всё, привет, он больше не шьётся и не читается. При считывании кодов программы он тоже ругается вот так:

и если нажать Ignore, причём два раза, он считывает все нули, а при считывании фьюзов - все галочки.

Поставил новый ATtiny13, снял CKSEL0, т.е. обе сняты:

нажимаю на кнопочку и... опять минус 7 гривен (это его стоимость). Думал PonyProg2000 вообще не расчитан на прошивку фьюзов у ATtiny13, но перед тем как убить последний микроконтроллер я оставил галочки нетронутыми, нажал Write и он не ругаясь произвёл запись и дальше тоже програмировался нормально до первой замены галочки CKSEL (другие вобще не трогал).
В даташит ATtiny13 сказано, что для 128 кГц нужно ставить 11 т.е. отсутствие галочек на CKSEL1 и 0, правильно?
У меня есть с давних времён одна ATtiny15, я её поставил в то же гнездо, шьётся отлично при любой комбинации галочек CKSEL1 и 0.
Может для ATtiny13 нужно изменить положение перемычек на плате программатора? Они стоят так же как и тогда когда я шил AT90S2313 (на фото видно).

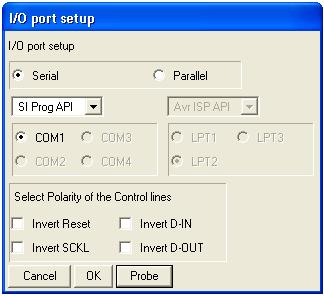

Может нужно изменить установки в окне I/O port setap? Я шью с такими:

Подскажите пожалуйста хоть что нибудь, я уже не знаю что делать.

спаяй программатор "5 проводков" или же Byte Blaster, скачай и установи Bascom-AVR и все вопросы отпадут сразу

Буду пробовать, правда для них нужен LPT порт, а это уже сложнее. Да и хотелось бы понять, почему мой универсальный программатор не шьёт именно ATtini13. Я так понимаю, что при установке или снятии фьюза CKSEL, он переходит в режим внутреенего RC-генератора, но ведь как то же можно решить эту проблему и это по моему должно быть предусмотрено в программаторе. Подскажите, кто знает.
