Слайсер Skeinforge

Слайсер Skeinforge

EdGull » 04 окт 2011, 17:54

В связи с тем что я стал счастливым обладателем 3D-принтера от СКБ Кипарис появилась необходимость изучения Skeinforge.
Все вопросы возникающие в процессе обучения буду задавать здесь.

Собственно первых вопрос.
Вот я установил Python 2.7.2 и Skeinforge, по пути типа C:\Users\animax\.skeinforge\profiles\extrusion залил файл профиль моего белого ABS пластика и выбрал его.
Как теперь загрузить модель и выбрать стратегию обработки?

[[Skineforge_Инструкция]]

Re: Skeinforge

avr123.nm.ru » 04 окт 2011, 19:59

Они ж вроде грозились инструкцию приложить?

Re: Skeinforge

Eruman » 04 окт 2011, 23:31

Мне они выслали файлик настройки, примерный. Скейн запускается через исполняемый файл питоновский, и настройки выставляются во вкладках. там по англицки, но гугл-перевод страницы википедии помогает. затем через кнопку в нижнем левом углу работающего скейна загружаем STL-файл, и генерится G-код. затем можно в репликаторе загружать файло и печатать. тот скейн, что в репликаторе прикручен, вроде не работает (по-крайней мере мы его не мучали)

Re: Skeinforge

EdGull » 28 окт 2011, 21:31

а как его можно русифицировать или хотя бы прочесть про него на русском?

Re: Skeinforge

FireFly » 28 окт 2011, 21:42

Мож через переводчик попробовать? :) - http://fabmetheus.crsndoo.com/wiki/index.php/Skeinforge

Через гуглю
Перевод

Re: Skeinforge

EdGull » 28 окт 2011, 21:49

там даже по-русски не понятно будет, а ты хочешь чтоб я после гугла что нибудь понял? :D

Re: Skeinforge

Eruman » 28 окт 2011, 22:01

Собсно, я как FireFly говорит и сделал. А они тебе инструкцию прислали с типовыми настройками?

Re: Skeinforge

EdGull » 28 окт 2011, 22:06

да, но в ней же нет описания Skeinforge

Re: Skeinforge

Eruman » 28 окт 2011, 23:19

Для начала - достаточно. А потом постепенно можно и править отдельные параметры, сверяясь с гугл-переводчиком. На мой взгляд, он вполне сносно переводит, смысл понятен.

Предлагаю обсудить конкретные вкладки настроек скейна, которые не понятны. Давай название, будем разбирать сообща. Я насколько понял, толкового перевода пока нет, русский вики по скейну пустой.

Re: Skeinforge

EdGull » 29 окт 2011, 11:53

актуальные на сегодня вопросы:
- где включить печать подложки или как она правильно называется (нагревательный стол не совсем ровный, а при нагревании еще больше выгибается дугой)?
- как генерировать поддержки, в SW или в Skeinforge есть какая-то волшебная кнопка?
- есть большое желание взять исходники и исправить в интерфейсе слова на русские, это сильно сложно?
- где выключать в конце печати нагрев сопла и стола?

с отключением печати юбки (предварительный прогон головки снаружи детали) разобрался (Skirt-снять галку Activate skirt )

Re: Skeinforge

Eruman » 30 окт 2011, 00:02

- выключать нагрев можно установкой нуля температуры того и другого. Есть вкладка "Preface", там указан файл "end.gcode", создать с нужными установками. Его содержимое будет добавляться к каждому вновь созданному файлу в скейне. Та же фишка, если создать "start.gcode", но сначала. Чтобы узнать, какой код устанавливает, можно выставить на вкладке "Temperature" разные температуры для разных слоев, и посмотреть в готовом файле, каким кодом эта температура устанавливается. У меня строка:
M104 S210.0
означает, "установить температуру сопла 210"

Добавлено спустя 4 минуты 15 секунд:
Температуру кроватки устанавливать, вроде "М140" команда. Есть вкладка "Chamber", там тоже ставится "Bed Temperature", и галку поставить.

Добавлено спустя 16 минут 43 секунды:
- исходники есть в папке skeinforge_application. Можно автозаменой в тексте скриптов поменять, там для каждой вкладки свой скрипт. Например, в "Craft" вкладка "Bottom" надпись "Altitude (mm):" записана в скрипте skeinforge_application\skeinforge_plugins\craft_plugins\bottom.py
К сожалению, он русский текст не воспринимает...

Добавлено спустя 23 минуты 36 секунд:
- подложка настраивается во вкладке "Raft". Если поставить галки "Activate Raft" и "Add Raft, Elevate Nozzle, Orbit and Set Altitude", то будет печататься тонкая сетка (по умолчанию). Там куча настроек, например "Raft Size" устанавливает размер подложки (по ихнему "плот", "паром").

- поддержка в той же вкладке "Raft", в самом низу. Там, думаю, все просто: "Support Cross Hatch" галку выставить, и поиграть настройками.

хорошая справка на аглицком: http://wiki.bitsfrombytes.com/index.php/Skeinforge

Re: Skeinforge

EdGull » 31 окт 2011, 17:45

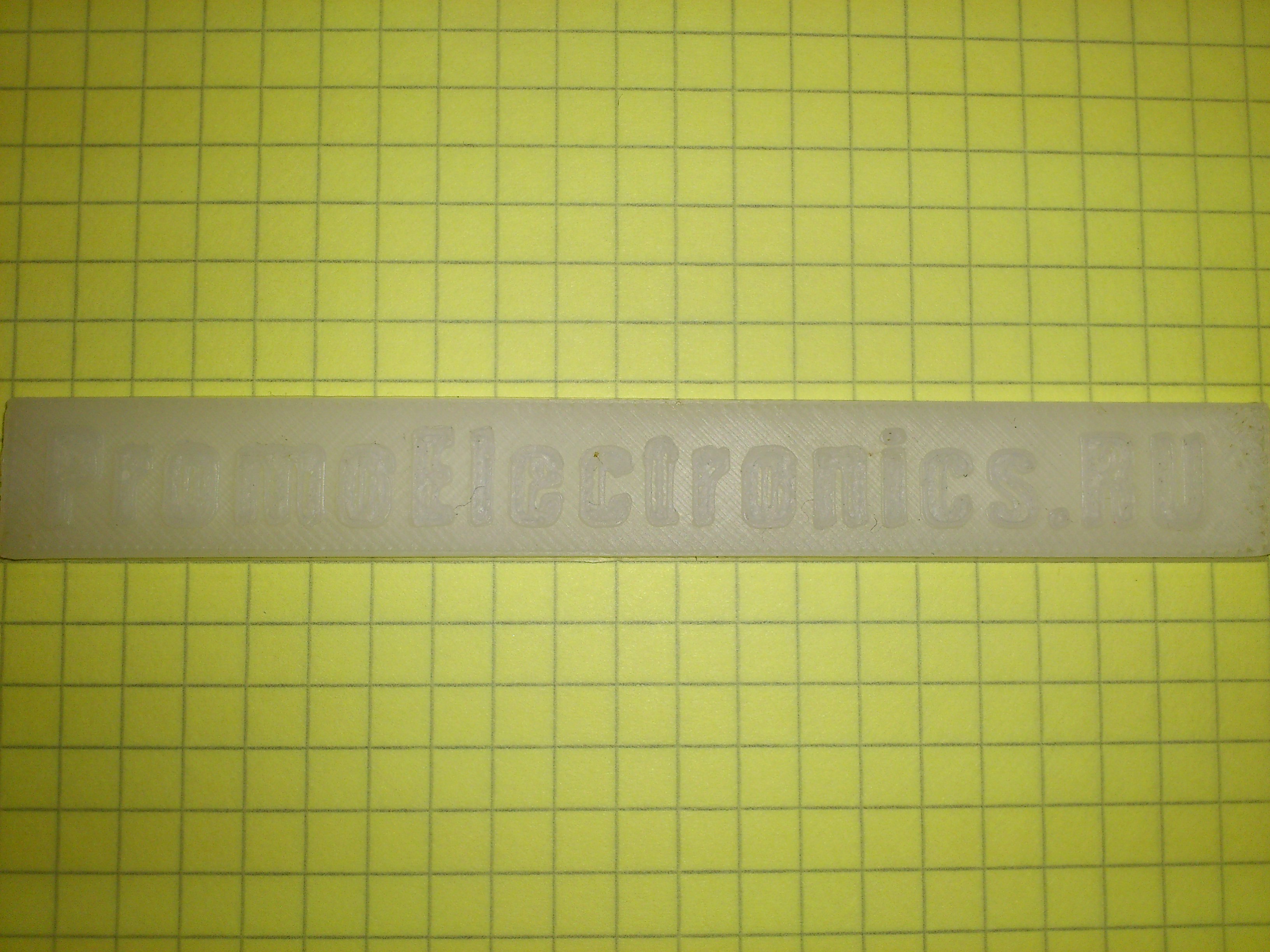

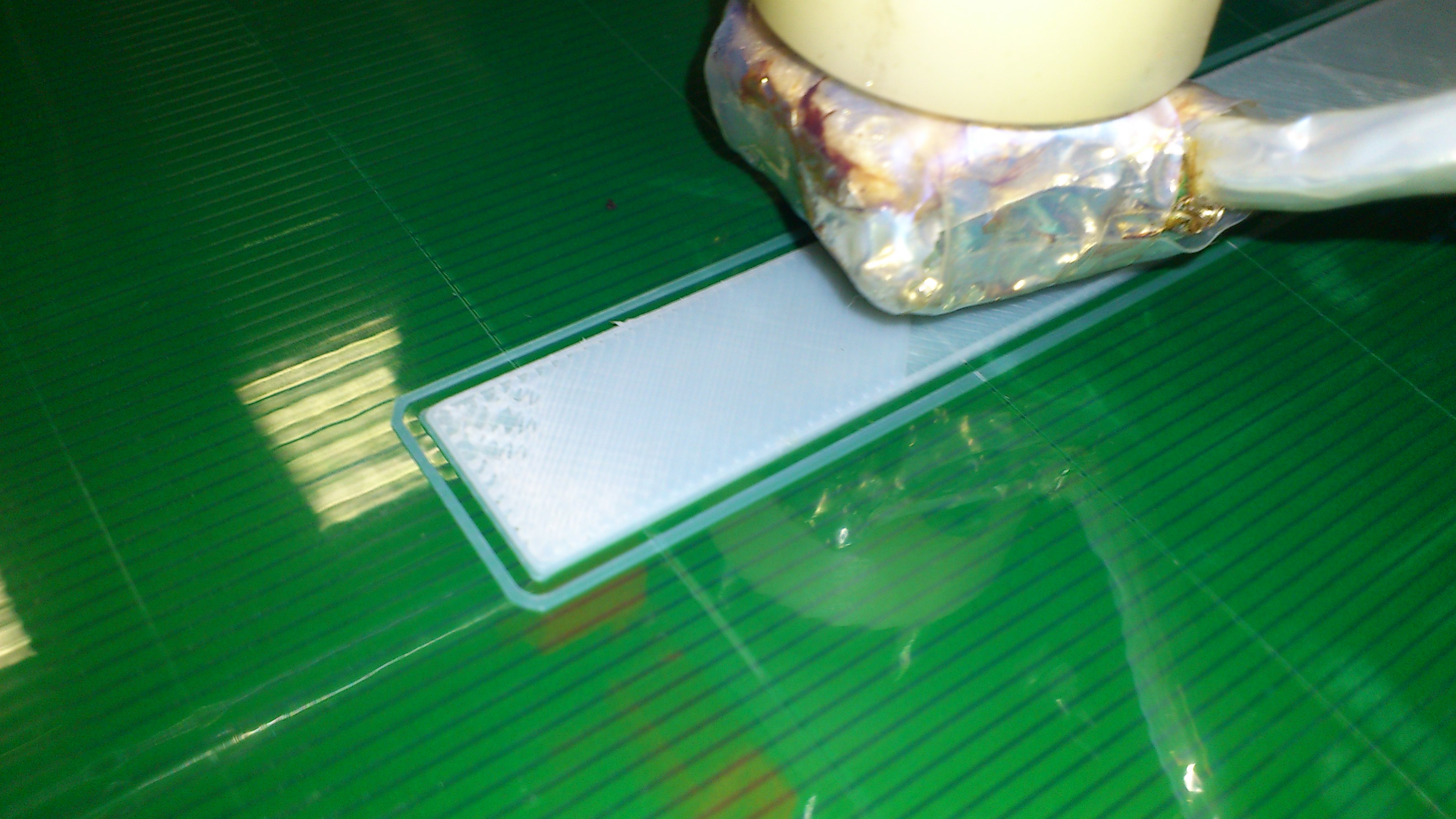

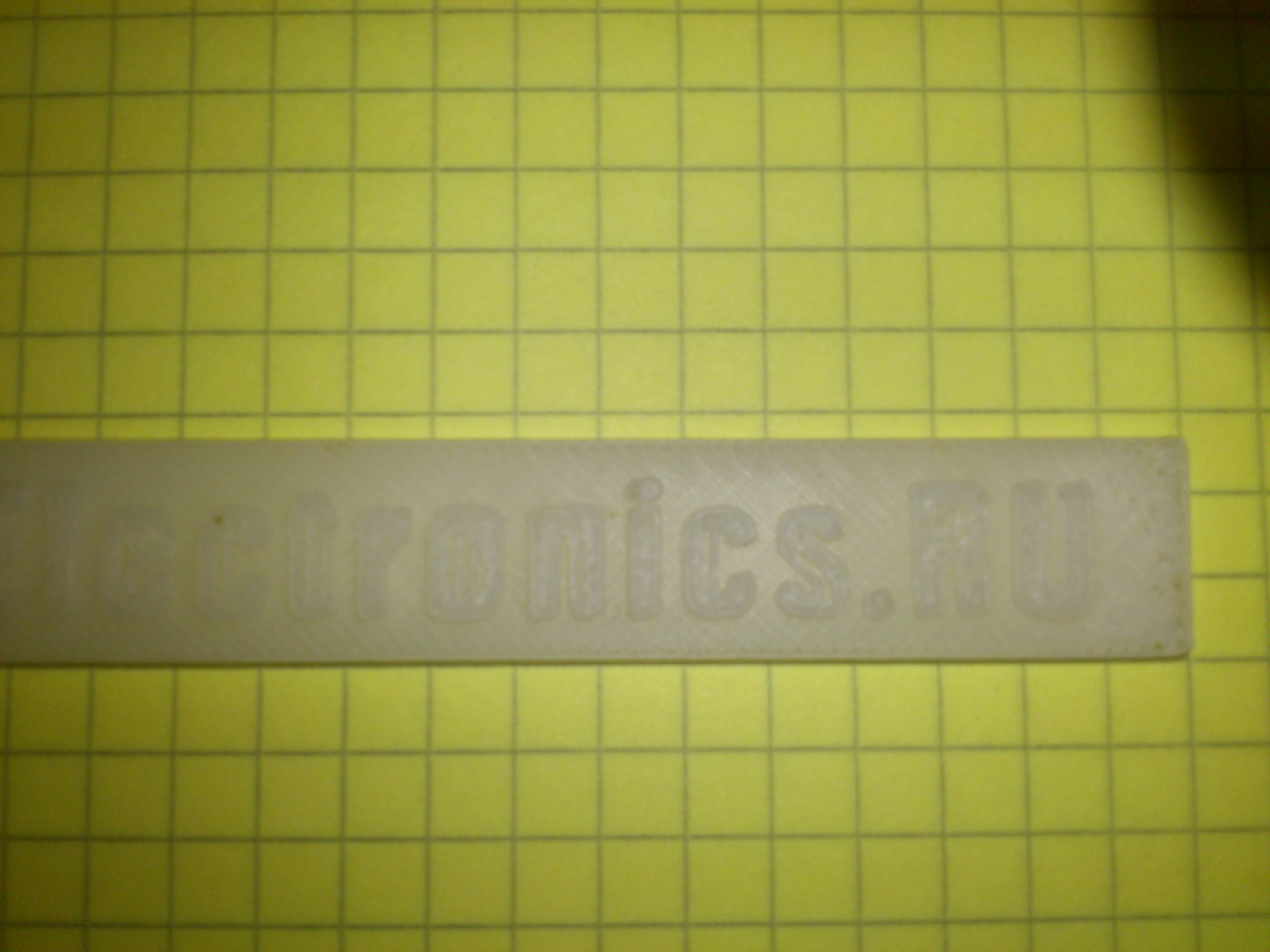

Две текущие проблемы:
1. Пропуски в начале внутреннего заполнения второго и последующих слоев.
2. Не полностью заполняет внутри букв.

Что-где менять?



Вложения
Label.zip
STL модель
(55.12 КиБ) Скачиваний: 0

Re: Skeinforge

animax » 31 окт 2011, 20:07

Прикрепляю профайл, где подстроен параметр retraction.
Вложения
ABS natural 0.4d 0.36 layer.rar
(12.3 КиБ) Скачиваний: 0

Re: Skeinforge

EdGull » 31 окт 2011, 22:34

а можно немножко подробностей про этот параметр?

Re: Skeinforge

animax » 01 ноя 2011, 23:29

Этот параметр позволяет осуществить вращение экструдера в обратном направлении при печати, что позволяет пластику не вытекать при переходах от одной части детали к другой. Соответственно при печати получается меньше "соплей" и нет пропусков.
